Тема: Прогнозирование опасных факторов пожара при горении окрашенных полов (стр. 3 )

Время, мин	Т-ра гр. С	ТемПов гр. С	КоэфТепОб Вт/м. кв/К	ПлТеплПот Вт/м. кв	ТеплПот кВт
0	19	19	0	0	0
1	20	19	4,147	4,4	9,73
2	31	21	8,597	81	179,8
3	59	28	12,812	399,7	887,06
4	110	43	14,989	1013,7	2249,83
5	174	66	17,346	1878,2	4168,81
6	232	91	19,827	2793,1	6199,29
6,4	248	99	20,563	3064	6800,56
6,5	250	100	20,678	3111,3	6894,33
7	261	105	21,199	3297,5	7307,02
8	270	110	21,665	3468,1	7685,13
9	272	111	21,747	34,98	7751,27
10	270	110	21,661	3466,7	7681,84
11	267	109	21,506	3410,1	7556,41
12	264	107	21,332	3346,2	7415
13	260	105	21,165	3285	7279,33
14	257	104	21,018	3230,9	7159,47
15	255	102	20,894	3185,5	7058,84
16	253	101	20,793	3148,6	6977,01
17	251	100	20,713	3119,2	6911,97
18	250	100	20,651	3096,3	6861,07
19	249	99	20,602	3078,5	6821,67
20	248	99	20,565	3064,8	6791,43
21	247	99	20,537	3054,4	6768,36
22	223	87	19,432	2647,8	5867,25
23	175	66	17,401	1898,5	4206,95
24	133	50	15,802	1310,5	2903,97
25	103	40	14,727	918,7	2035,82
26	81	34	14,014	660,9	1464,54
27	66	30	13,528	486,4	1077,78
28	55	27	12,33	342,9	759,74
29	47	25	11,4	250,5	555,17
30	41	24	10,592	186,7	413,76
30,8	38	23	9,995	148	327,99

1. При ф = 6,5 мин. оконное остекление закрытых окон разрушается.

2. При ф = 6,4 мин. площадь гм. охвачена огнем полностью.

3. При ф = 30,8 мин - полное выгорание горючей нагрузки.

Графики зависимостей Тm (ф), µm (ф), XО2 (ф), XCO2 (ф), XCO (ф), Sпож (ф), Y* (ф), lвид (ф)

представлены на рис. 2-8

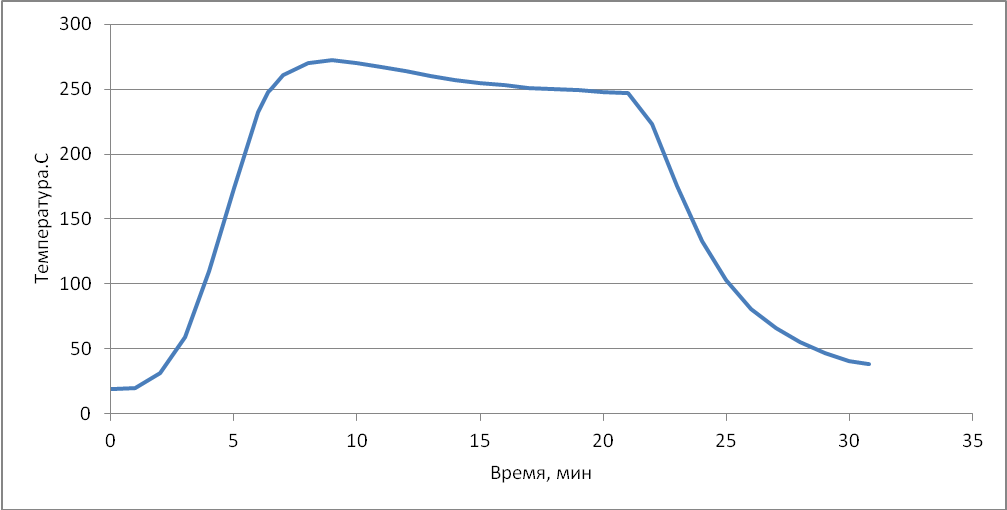

Рис.2. График зависимости среднеобъемной температуры от времени.

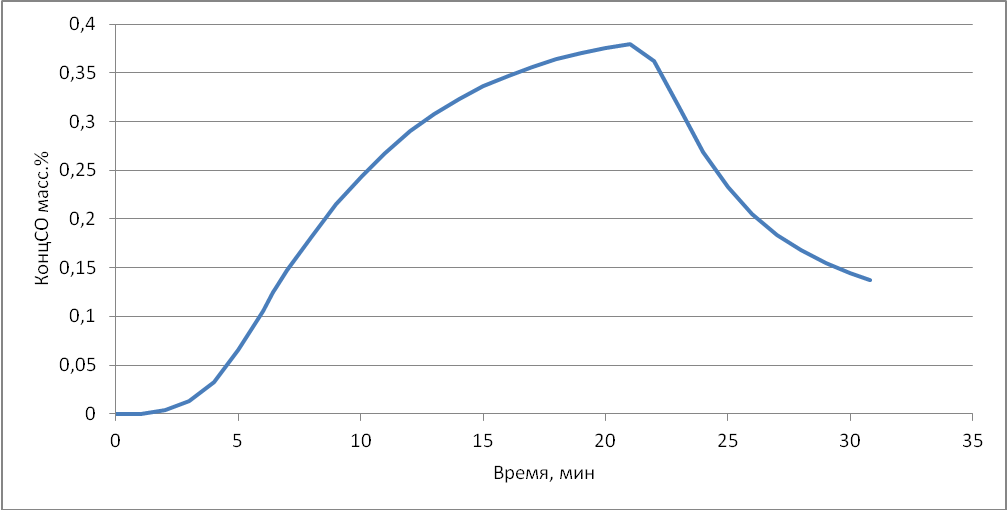

Рис.3. График зависимости среднеобъемной концентрации оксида углерода от времени.

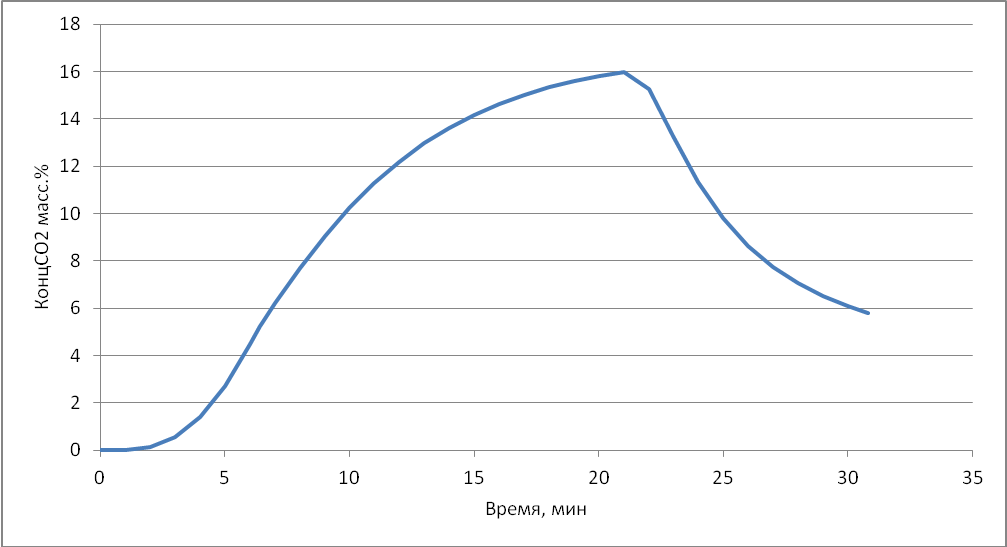

Рис.4. График зависимости среднеобъемной концентрации диоксида углерода от времени.

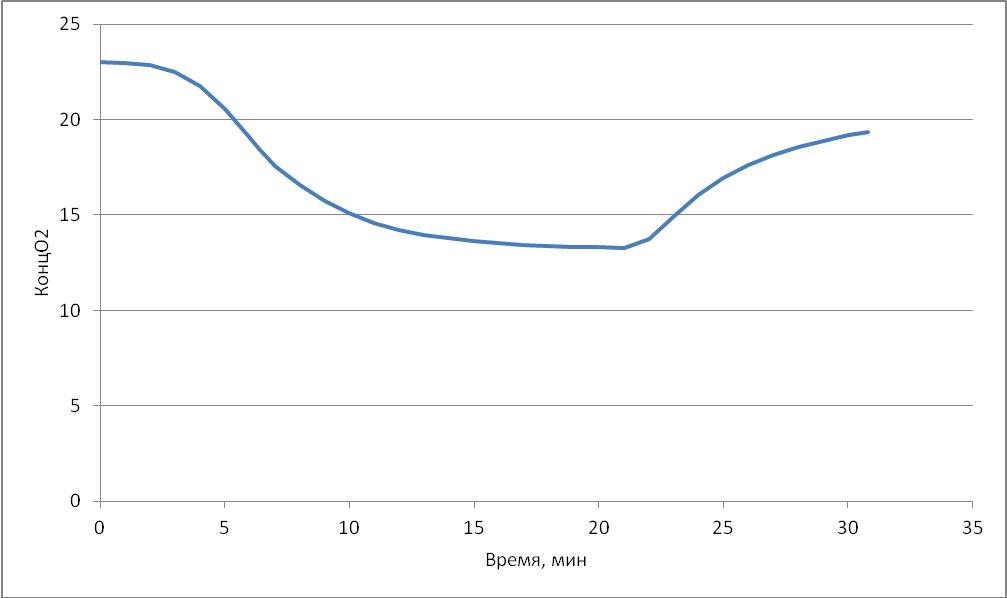

Рис.5. График зависимости среднеобъемной концентрации кислорода от времени.

Рис.6. График зависимости среднеобъемной оптической плотности дыма от времени.

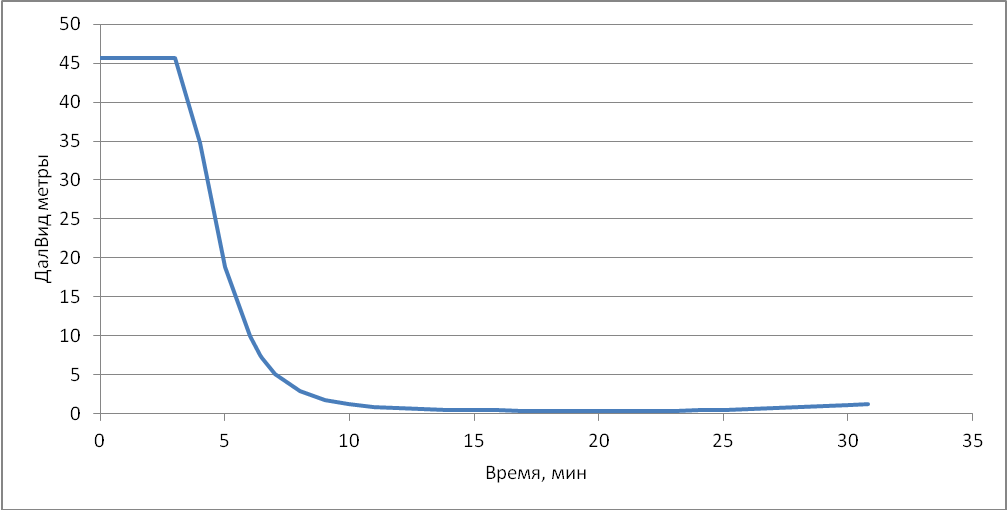

Рис.7. График зависимости дальности видимости от времени.

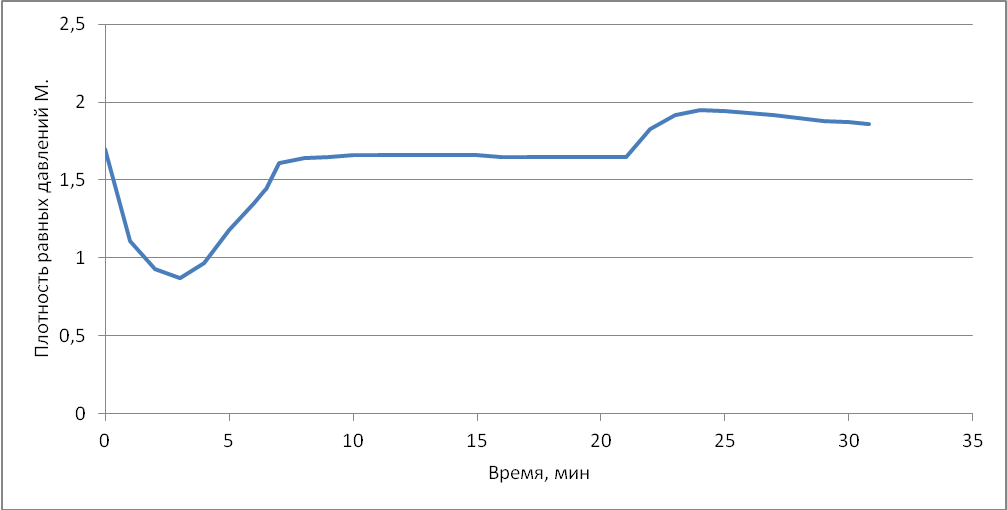

Рис.8. График изменения плоскости давлений во времени.

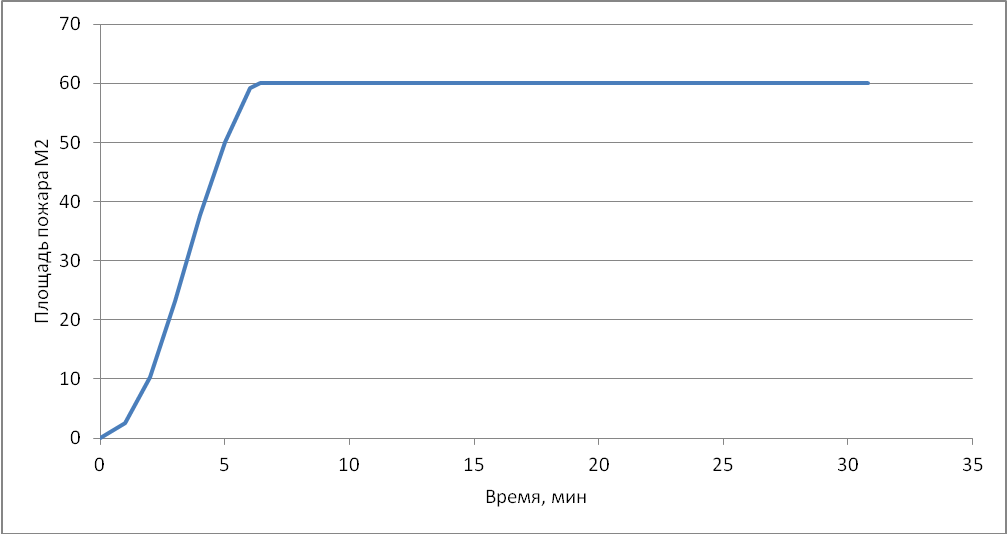

Рис.9. График изменения площади пожара во времени.

4. Определение критической продолжительности пожара и времени блокирования эвакуационных путей.

Обеспечению безопасности людей при возможном пожаре необходимо уделять первостепенное значение.

Основополагающий документ, регламентирующий пожарную безопасность в России – ФЗ № 000 «Технический регламент» определяет эвакуацию как один из основных способов обеспечения безопасности людей при пожарах в зданиях и сооружениях.

Основным критерием обеспечения безопасности людей при пожаре является время блокирования эвакуационных путей tбл. Время блокирования эвакуационных путей вычисляется путем расчета минимального значения критической продолжительности пожара. Критическая продолжительность пожара есть время достижения предельно допустимых для человека опасных факторов пожара.

Таким образом, для расчета времени блокирования эвакуационных путей tбл необходимо располагать методом расчета критической продолжительности пожара. Вопрос о точности метода расчета критической продолжительности пожара является ключевым в решении задачи обеспечения безопасной эвакуации людей на пожаре. Недооценка пожарной опасности, равно как и ее переоценка, может привести к большим экономическим и социальным потерям.

Определим с помощью полученных на ПЭВМ данных по динамике ОФП время блокирования эвакуационных путей tбл из помещения цеха. Для этого предварительно найдем время достижения каждым опасным фактором его критического значения.

Предельно допустимые значения ОФП

ОФП, обозначение, размерность	ПДЗ
Температура t, 0С	70
Парциальная плотность, кг*м-3 -кислорода p1 -оксида углерода p2 -диоксида углерода p2 -хлористого водорода p2	0,226 0,00116 0,11 23*10-6
Оптическая плотность дыма m, Непер*м-1	2,38*Г-1
Тепловой поток, Вт/м2	1400

Рассчитываем среднеобъемную температуру:

(ОФП-ОФП0)=(ОФПm-(ОФП0)*Z,

где  ,

H – высота помещения, h – уровень рабочей зоны.

Высоту рабочей зоны определяем по формуле:

h=hпл+1,7,

h=0+1,7=1,7

где hпл – высота площадки, на которой находятся люди, над полом помещения.

Тогда при достижении на уровне рабочей зоны температуры 70С среднеобъемная температура будет равна:

Этого значения среднеобъёмная температура достигает, примерно, через  4,5 мин. после начала пожара.

Определяем дальность видимости по формуле:

lпр = 2,38/m

2,38/20=0,119 Нп/м

При этом среднеобъёмный уровень задымленности будет равен:

По таблице 1

Предельная парциальная плотность кислорода на путях эвакуации со­ставляет 0,226 кг/м3. При достижении на уровне рабочей зоны парциальной плотностью   этого значения, среднеобъемная плотность кислорода составит:

Для определения времени достижения концентрации кислорода этого значения, строим график зависимости среднеобъемной плотности кислорода от времени пожара.

.

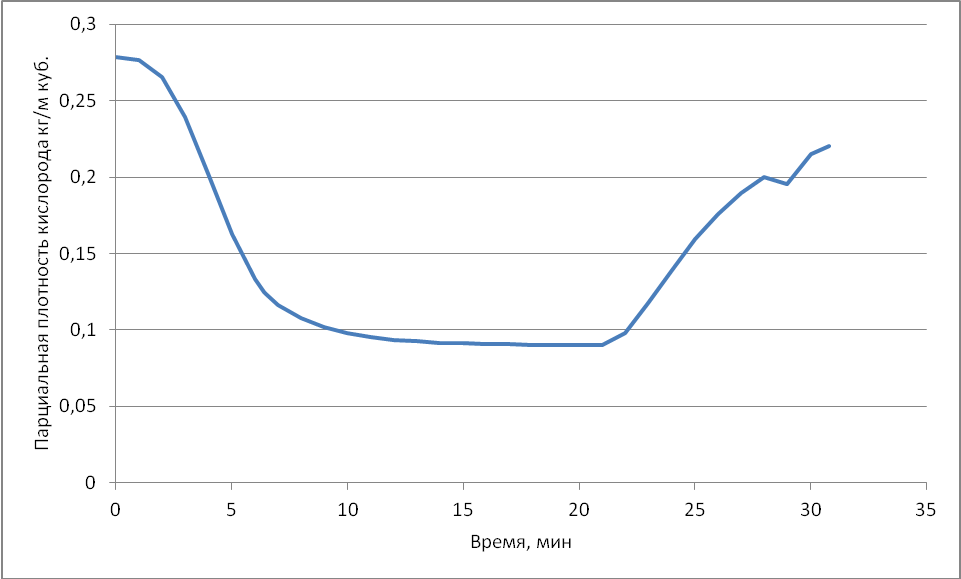

Рис.10. Зависимость парциальной плотности кислорода в помещении от времени пожара..

В соответствии с рисунком 10 время достижения критического значения парциальной плотности кислорода составляет 2,6 минуты.
