П.5.7 На нижней опорной плите пресса укрепляют два опорных катка, на которые по меркам устанавливают испытуемый образец. Между верхней плитой и образцом устанавливают верхнюю планку, по которой передается изгибающая нагрузка, схема которой показана на рисунке П.1.

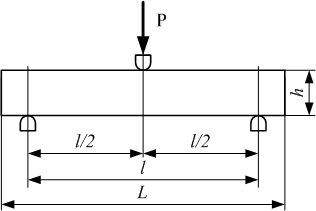

1 – Трехточечная схема нагружения образца при изгибе
П.5.8 После установки образца в пресс его включают и производят нагружение образца до его разрушения. Полученные значения разрушающей изгибающей нагрузки заносят в протокол испытания. Образцы нагружают при скорости сближения нагружающего наконечника и опор, обеспечивающей скорость деформации образца (1,0±0,5) % в минуту.
П.5.9 После этого пресс останавливают и в протоколе испытания регистрируют разрушающую нагрузку с точностью 0,01 кН. Затем пресс устанавливают в исходное положение.
П.5.10 Далее проводят испытания на изгиб образцов второй группы.
П.6 Обработка результатов испытания
П.6.1 Прочность образца при изгибе Rи, Н/мм2 (МПа), вычисляют по следующей формуле (П.1)
,
(П.1)
где Р – максимальная сосредоточенная нагрузка в середине пролета в момент
разрушения образца, Н;
l, b, h – соответственно расстояние между опорами (пролет), ширина и высота образца, мм.
П.6.2 По результатам испытаний вычисляют среднеарифметическое значение прочности образцов при изгибе, Н/мм2, по формуле (П.2)
, (П.2)
где n – число испытанных образцов;
Rиi – значения прочности образцов при изгибе.
Аналогичные показатели рассчитываются для второй группы образцов.
П.6.3 Показатель морозостойкости конструкции Сt, % рассчитывается по формуле (П.3)
, (П.3)
где Rи. ср. мор – прочность при изгибе образцов после многократного замораживания
и оттаивания, Н/мм2;
Rи. ср.0 – прочность при изгибе образцов, не подвергавшихся замораживанию и оттаиванию, Н/мм2.
П.6.4 Морозостойкость конструкции (показатель морозостойкости) определяется как минимальное значение из показателей морозостойкости конструкции.
Библиография
[1] | ОДМ 218.2.078-2016 | Методические рекомендации по выбору конструкции укрепления откосов земляного полотна автомобильных дорог общего пользования |
[2] | ОДМ 218.3.032-2013 | Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами) |
[3] | ОДМ 218.2.068-2016 | Рекомендации по учету динамического воздействия от современных транспортных средств при расчетах прочности, устойчивости и деформативности земляного полотна |
[4] | Методические рекомендации по выбору конструкций укрепления конусов и откосов земляного полотна. Технология и механизация укрепительных работ. Минтрансстрой. - М, СоюздорНИИ, 1981 | |
[5] | ОДМ 218.5.003-2010 | Рекомендации по применению геосинтетических материалов при строительстве и ремонте автомобильных дорог |
[6] | Механизированное укрепление земляного полотна травосеянием. – М., Транспорт, 1968 | |
[7] | Принципиальные схемы конструктивно-технологических решений по применению объемных георешеток «Прудон-494» и примеры их реализации в транспортных сооружениях. СоюздорНИИ. – М., 494 УНР», 2008 | |
[8] | Руководство по сооружению земляного полотна автомобильных дорог. Минтрансстрой. – М., Транспорт, 1982 | |
[9] | ВСН 5-81 | Инструкция по разбивочным работам при строительстве реконструкции и капитальном ремонте автомобильных дорог и искусственных сооружений |
[10] | ВСН 1-94 | Инструкция по строительству полносборных покрытий городских дорог |
[11] | Технологическая карта укрепление откосов подтопляемых насыпей бетонными плитами с устройством обратного фильтра | |
[12] | ОДМ 218.2.049-2015 | Рекомендации по проектированию и строительству габионных конструкций на автомобильных дорогах |
[13] | ВСН 181-74 | Технические указания по применению сборных решетчатых конструкций для укрепления конусов и откосов земляного полотна |
[14] | Методические рекомендации по выбору решетчатых конструкций для укрепления конусов и откосов земляного полотна автомобильных дорог. Союздорнии, М., 1972 | |
[15] | Руководство по укреплению конусов и откосов земляного полотна автомобильных дорог с использованием геосинтетических материалов и металлических сеток. Союздорнии, Балашиха, 2001 | |
[16] | ВСН 19-89 | Правила приемки работ при строительстве и ремонте автомобильных дорог. – М., Транспорт, 1990 |
[17] | ОДМ 218.7.001-2009 | Рекомендации по осуществлению строительного контроля на федеральных автомобильных дорогах |
[18] | СНиП 12-03–2002 | Безопасность труда в строительстве. Часть 1. Общие требования |
[19] | СНиП 12-04–2002 | Безопасность труда в строительстве. Часть 2. Строительное производство |
[20] | ПОТ Р М-027–2003 | Межотраслевые правила по охране труда на автомобильном транспорте |
[21] | Методические рекомендации по ремонту и содержанию автомобильных дорог общего пользования. Информавтодор. - М., 2004 | |
[22] | СТО НОСТРОЙ 2.25.24-2011 | Часть 2. Работы отделочные и укрепительные при возведении земляного полотна. Строительство земляного полотна для автомобильных дорог. Автомобильные дороги |
[23] | СТО НОСТРОЙ 2.29.105-2013 | Укрепление конусов и откосов насыпей на подходах к мостовым сооружениям |
[24] | Технологическая карта по устройству защитных покрытий откосов выемок и насыпей земляного полотна пористым бетоном на основе «двухкомпонентной вяжущей структуры на основе полиуретана» (ДВСОП) с применением георешетки. – М., 2014. – 16 с. | |
[25] | ОДМ 218.2.028-2012 | Методические рекомендации по технико-экономическому сравнению вариантов дорожных одежд |
[26] | Прогноз социально-экономического развития Российской Федерации на период до 2030 года / Минэкономразвития России. – М., 2013 – 354 с. | |
[27] | Методические рекомендации по оценке инвестиционных проектов (вторая редакция) / Министерство экономики, Министерство финансов РФ, ГК по строительству, архитектуре и жилищной политике. – М.: Экономика, 2000. - 421 с. | |
[28] | ФЕР 81-02-01-2001 | Часть 1. Земляные работы |
[29] | ФССЦпг-2001 | Федеральные сметные цены на перевозки грузов для строительства |
[30] | ФЕР 81-02-27-2001 | Часть 27. Автомобильные дороги |
[31] | ФССЦ 81-01-2001 | Часть I. Материалы для общестроительных работ |
[32] | ФССЦ 81-04-2001 | Часть IV. Бетонные, железобетонные и керамические изделия. Нерудные материалы. Товарные бетоны и растворы |
[33] | МДС 81-33.2004 | Методические указания по определению величины накладных расходов в строительстве |
[34] | МДС 81-25.2001 | Методические указания по определению величины сметной прибыли в строительстве |
[35] | Транспорт и связь в России. 2016: Стат. сб. / Росстат. - М., 2016. - 112 с. | |
[36] | Приказ Минтранса РФ «О реализации Постановления Правительства Российской Федерации от 01.01.01 г. № 000 «О нормативах денежных затрат на содержание и ремонт автомобильных дорог федерального значения и правилах их расчета» | |
[37] | Отраслевые сметные нормативы, применяемые при проведении работ по содержанию автомобильных дорог федерального значения и дорожных сооружений, являющихся технологической частью этих дорог / Утв. Приказом Минтранса России от 01.01.01 г. № 000. | |
[38] | Методические рекомендации по определению стоимости работ по содержанию автомобильных дорог федерального значения / Утв. Распоряжением Минтранса России от 01.01.2001 №МС-25-р. | |
[39] | Федеральное отраслевое Соглашение по дорожному хозяйству на 2014 - 2016 годы / Утв. Общероссийским профсоюзом работников автомобильного транспорта и дорожного хозяйства, Росавтодором, Российской ассоциацией территориальных органов управления автомобильными дорогами "РАДОР", Общероссийским отраслевым объединением работодателей в дорожном хозяйстве "АСПОР" от 01.01.2001. | |
[40] | Постановление Правительства МО /9 «Об установлении величины прожиточного минимума на душу населения и по основным социально-демографическим группам населения в Московской области за IV квартал 2016 года» | |
[41] | ФСЭМ 81-01-2001 | Государственные сметные нормативы. Федеральные сметные расценки на эксплуатацию строительных машин и автотранспортных средств |
[42] | ГЭСН 81-02-01-2001 | Часть 1. Земляные работы |
[43] | ФССЦ 81-05-2001 | Часть V. Материалы, изделия и конструкции для монтажных и специальных строительных работ |
ОКС 93.080; 93.040; 83.180
Ключевые слова: автомобильная дорога, откос, выемка, насыпные сооружения, конусы мостов и путепроводов, щебень, устойчивость, конструкция омоноличенная, полиуретановое вяжущее, компоненты полиуретанового вяжущего, полиуретан, полиуретановый материал
