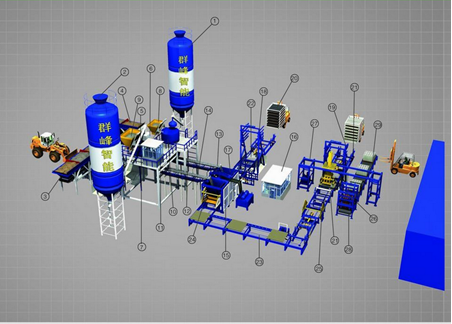

Комплектация производственной линии QFT`10-15
№ | Наименование | Кол-во | Наличие |
1 | Силос для цемента, 100 тонн | 1 | Включено |
1 | Силос для цемента, 45 тонн | 1 | Включено |
2 | Шнековый конвейер | 2 | Включено |
3 | Система подачи и взвешивания цемента, и добавок Z3500 | 2 | Включено |
4 | Система подачи инертных материалов PL1200-III | 1 | Включено |
4.1. | Система подачи красителей PL800 | 1 | Включено |
5 | Планетарный смеситель JN750 | 1 | Включено |
6 | Машина для производства блоков QFT10-15, включая гидравлическую станцию | 1 | Включено |
7 | Система подачи краски со смесителем JN330 | 1 | Включено |
8 | Конвейер для инертных материалов | 1 | Включено |
9 | Конвейер для красителей | 1 | Включено |
10 | Механизм подъема | 1 | Включено |
11 | Механизм опускания | 1 | Включено |
12 | Конвейер для готовой продукции | 1 | Включено |
13 | Горизонтальный конвейер для паллет | 1 | Включено |
14 | Транзитный конвейер для паллет | 1 | Включено |
15 | Машина для переворачивания паллет | 1 | Включено |
16 | Машина для транспортировки поддонов | 1 | Включено |
17 | Брикетировочная машина | 1 | Включено |
18 | Пульт управления системой смешивания | 1 | Включено |
19 | Пульт управления системой формования | 1 | Включено |
20 | Пульт управления брикетировочной машиной | 1 | Включено |
21 | Паллеты без ножек* | 2000 | Включено* |
22 | Пресс форма для одного вида изделий (макс. высота 20 см.) | 1 | Включено |
*Поставляется за дополнительную плату
Технические характеристики производственной линии QFT10-15:

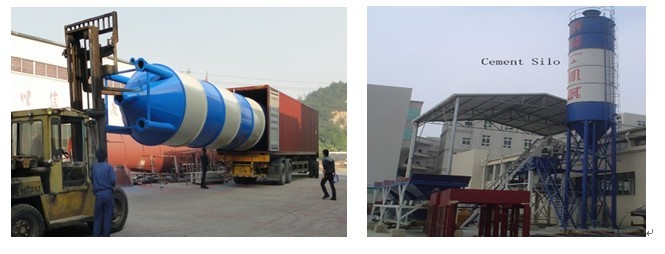

1.Силос для цемента:
Объем: 100 тонн
Толщина стенок: 5мм.
Диаметр: 2,2 м.
Объем: 45 тонн

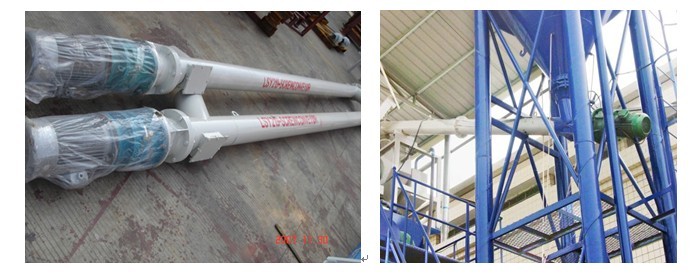

2.Шнековый конвейер:
Диаметр: 219 мм.
Толщина стенок: 4мм.
Производительность: 60 куб. м. в час
Мощность: 7,5 кВт.

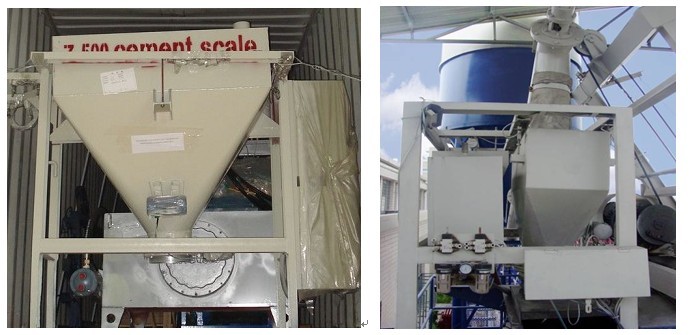

3.Система подачи и взвешивания цемента, и добавок**
Объем взвешивающего бункера: 1 куб. м.
Точность взвешивания: +-2%
Макс. взвешивание: 500 кг.
Тензодатчики
Размеры: 2120*520*1300 мм.
**Взвешивание воды происходит с помощью реле времени, установленного на смесителе. Подготовка и подача воды осуществляется силами заказчика.

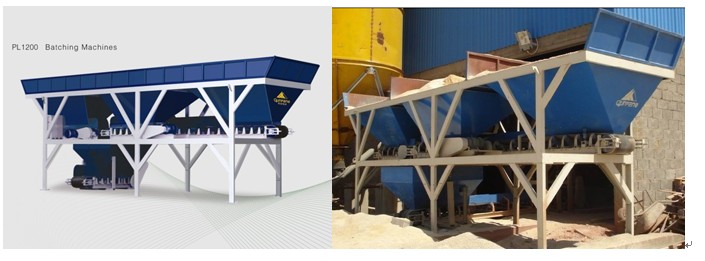

4.Система подачи инертных материалов:
Объем бункера для взвешивания: 1,2 куб. м.
Количество бункеров для хранения инертных материалов: 3
Объем бункера для хранения инертных материалов: 4 куб. м.
Производительность: 72 куб. м. в час
Макс. взвешивание: 2000 кг.
Размеры: 8650*2000*2900 мм.
Тензодатчики

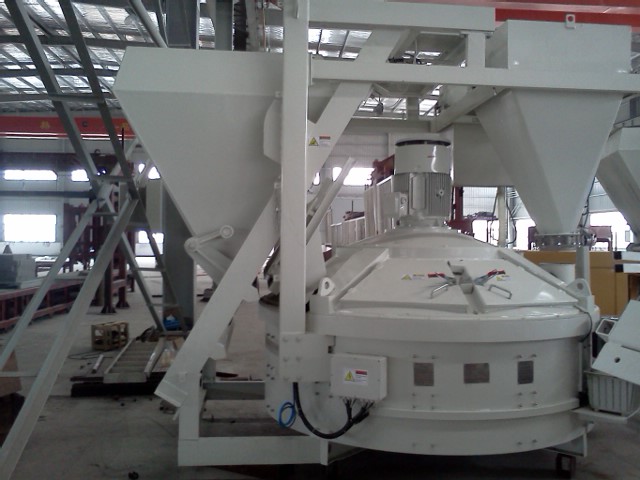

5.Планетарный смеситель JN750:
Объем загрузки: 1200 л.
Объем готового замеса: 750 л.
Производительность: 35 куб. м. в час
Макс. размер материала: 60 мм.
Количество оборотов: 30,5 оборотов в мин.
Мощность: 37 кВт.

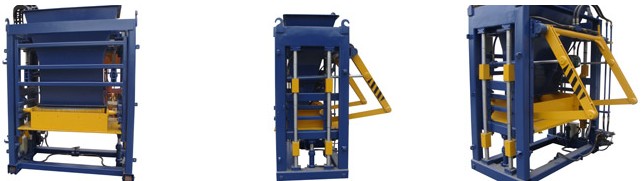

6.Машина для производства блоков QFT10-15:
Рабочее давление: 21МПа
Цикл формования: 15-20 сек.
Частота вибрации: 2800-4500 оборотов в мин.
Размер поддона: 1100*950
Мощность: 45 кВт.
Масса: 12 000 кг.
Размеры: 4700*2564*3020
Максимальная высота изделия: 200 мм.
7.Система подачи краски со смесителем JN350 и блоком бункеров:
Объем загрузки: 750 л.
Объем готового замеса: 500 л.
Производительность: 25 куб. м. в час
8.Конвейер для инертных материалов:
9.Конвейер для красителей:

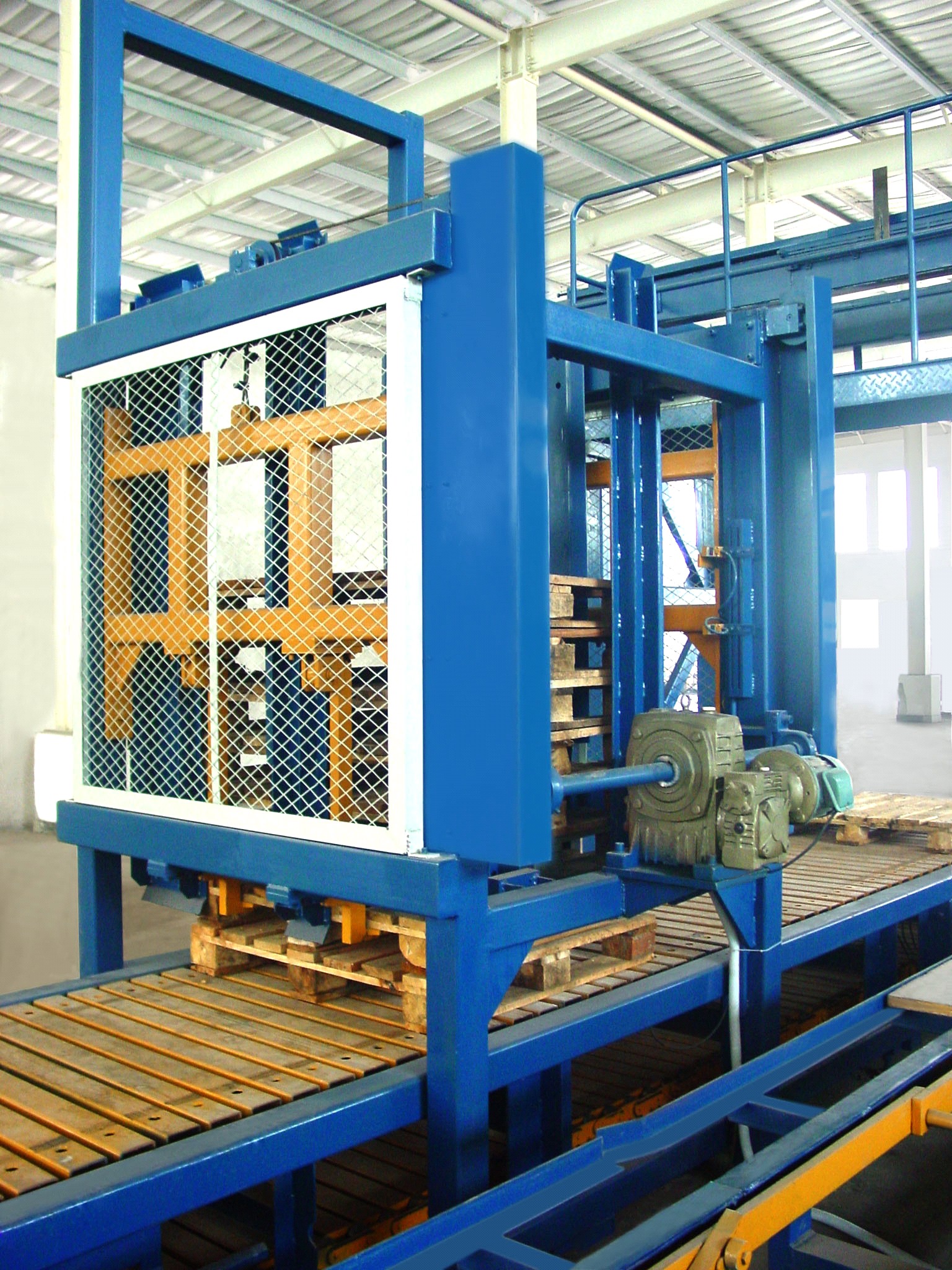

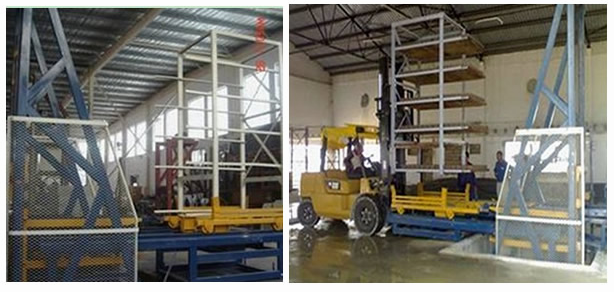

10-11.Механизм подъема и механизм опускания:
Мощность: 22 кВт.
Уровни: 5
Масса: 7000 кг.
Размеры: 2900Ч2086Ч5820 мм.

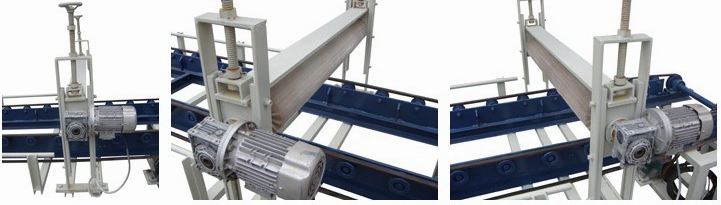

12.Конвейер готовой продукции:
Мощность: 1,5 кВт.
Масса: 650 кг.
Размеры: 6065Ч1220Ч740 мм.

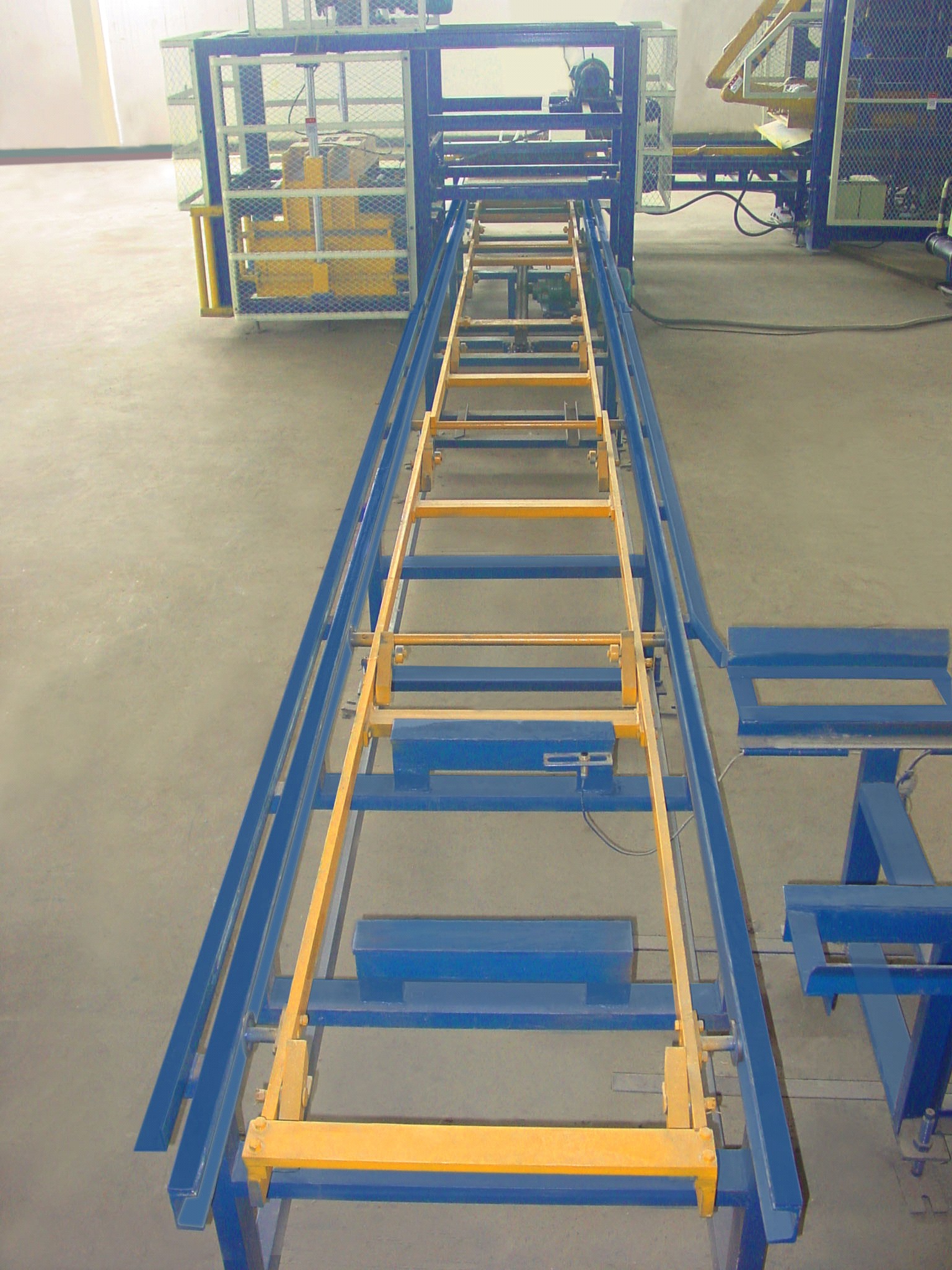

13.-14.Горизонтальый и транзитный конвейеры для паллет
Размеры паллет: 1100*950 мм.
Мощность: 2,2 кВт.
Масса: 220 кг.
Размеры: 10100Ч1114Ч763 мм.

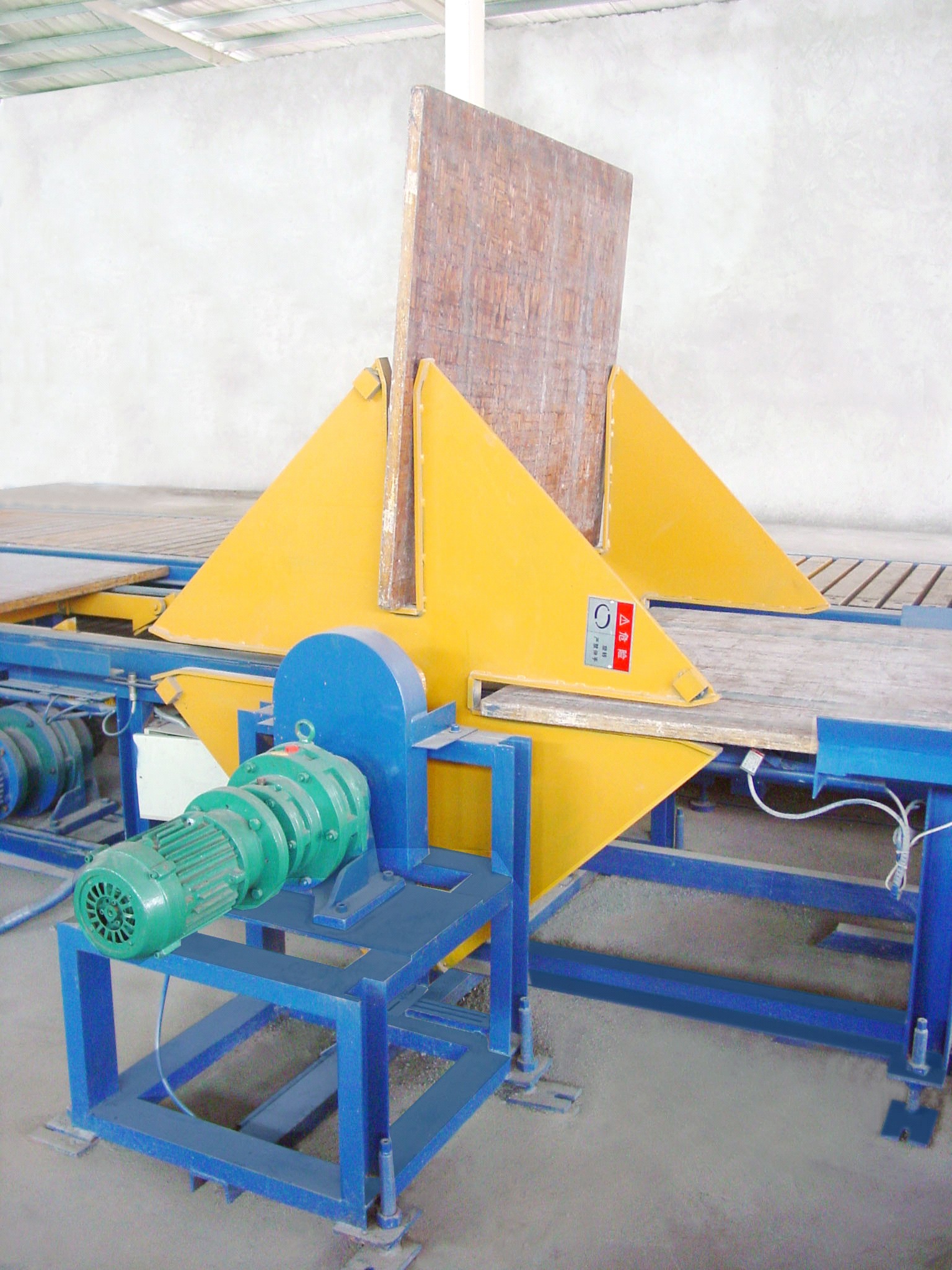

15.Машина для переворачивания паллет
Размеры паллет: 1100*950 мм.
Мощность: 0,8 кВт.
Масса: 460 кг.
Размеры: 1800Ч960Ч1243 мм.
16.Машина для транспортировки поддонов
Количество поддонов: 15
Мощность: 0,75 кВт.
Масса: 12000 кг.
Размеры: 1910Ч1510Ч3570 мм.

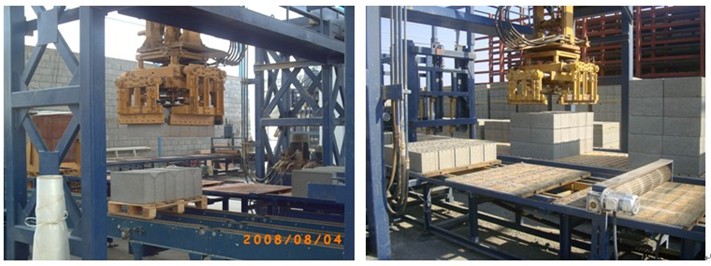

17.Брикетировочная машина
Размер захвата: 1200Ч1200Ч1200 мм.
Мощность: 23 кВт.
Масса: 5300 кг.
Размеры: 5600Ч2185Ч5690мм.

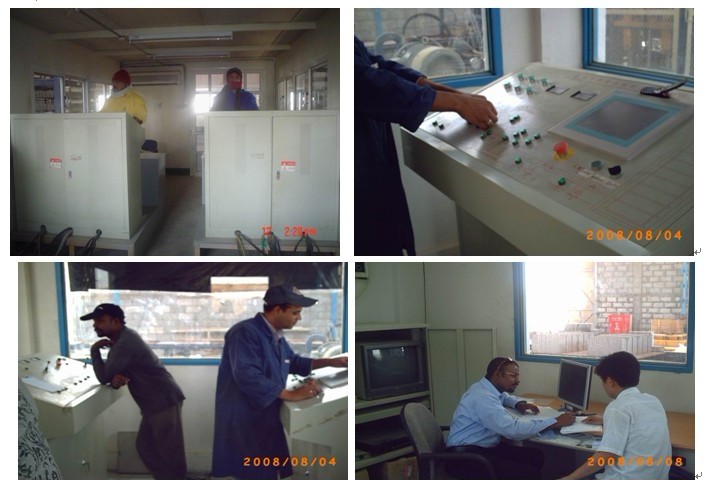

18.-19.-20.Пульт управления
Полностью автоматическое или ручное управление
Панель управления Siemens MP277 &TP177A
CPU 314-2DP и CPU226 CNпо немецкой технологии PROFIBUS-DP

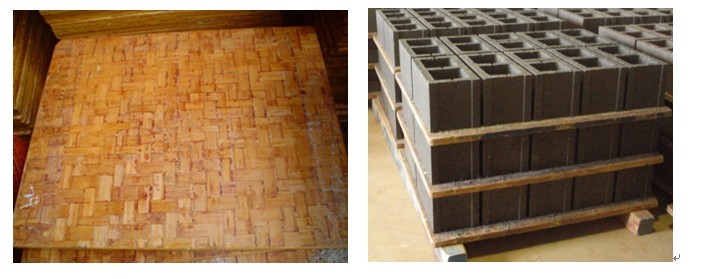

21.Паллеты*
Размеры: 1100*950 мм.
*Поставляется за дополнительную плату
Примерные образцы и размеры для производства на данном оборудовании:
Спецификация и параметры некоторых изделий:
Пункт | Размер (ДЧШЧВ) | Производственные мощности | |||
Шт. /форме | Шт./час | Шт./8 часов. | Один год (300 дней) производство | ||
Блок | 390Ч190Ч190 мм | 3 | 2 400 | 19 200 | 5 760 000 |
Пористый кирпич | 240Ч115Ч90 мм | 8 | 5 580 | 44 640 | 13 392 000 |
Твердый кирпич | 240Ч115Ч53 мм | 18 | 11 520 | 92 160 | 27 648 000 |
Голландские кирпичи | 200Ч100Ч60 мм | 10 | 5 760 | 46 080 | 13 824 000 |
