Трансформаторы питания однофазные мощностью от 2 до 350 Вт | |||

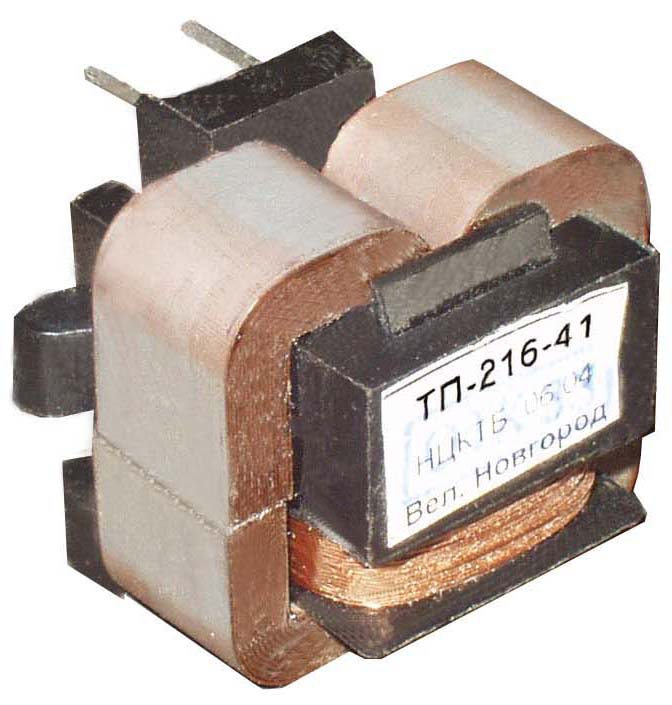

ТП-216 | ТП-118 | К1212/1216/1220 | К1620/1625/1632 |
|
|
|
|
Мощность 2,0 Вт | Мощность 3,5 Вт | Мощность 3/5/8 Вт | Мощность 12/16/22 Вт |
Размеры 34,5 х 30,5 х 27 мм | Размеры 45 х 40 х 27,5 мм | Размеры 43 х 40 х 40 мм | Размеры 51 х 44 х 54 мм |
Масса 0,08 кг | Масса 0,12 кг | Масса 0,16/0,20/0,23 кг | Масса 0,4/0,43/0,5 кг |

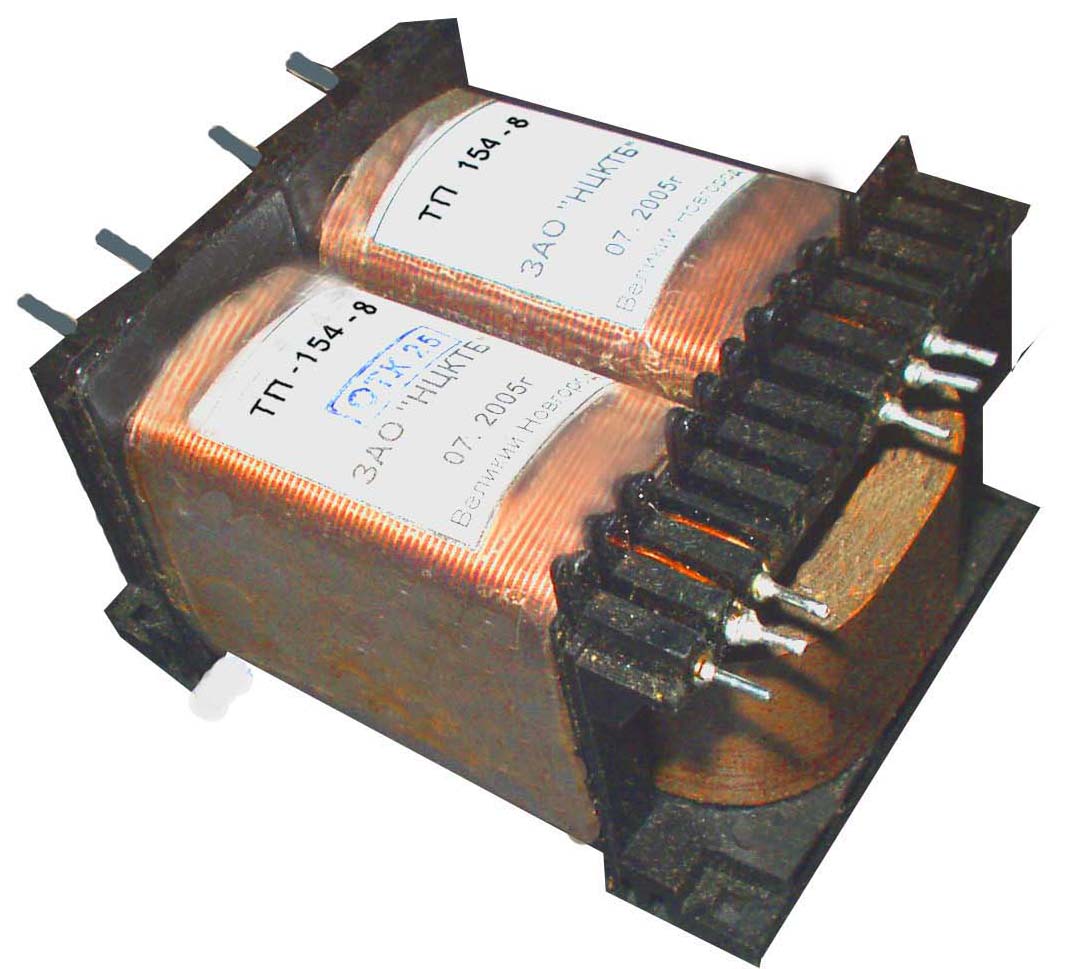

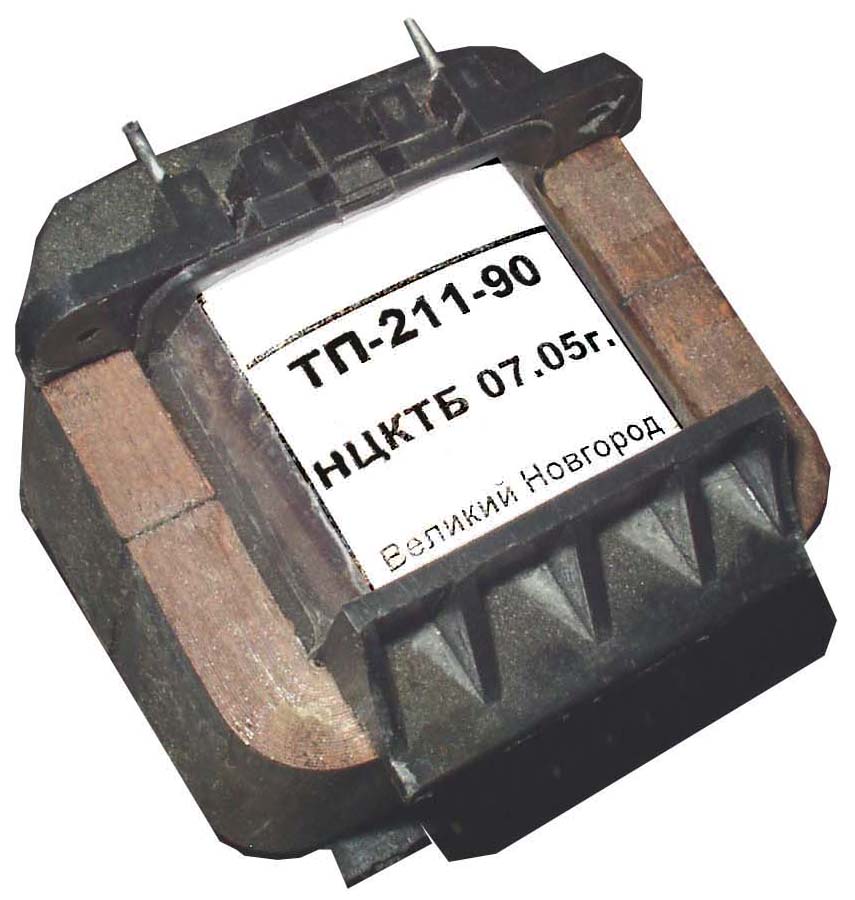

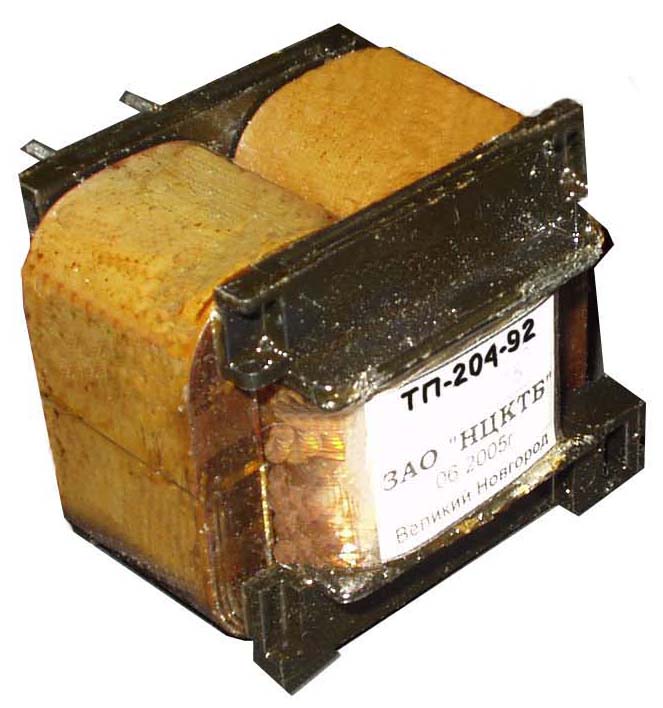

ТП-30 | ТП-204 | ТП-211 | ТП-154 |
|
|
|
|
Мощность 27 Вт | Мощность 38 Вт | Мощность 42 Вт | Мощность 54 Вт |
Размеры 99 х 70 х 31 мм | Размеры 57 х 67 х 62 мм | Размеры 66 х 64 х 62,5 мм | Размеры 97 х 67 х 54 мм |
Масса 0,6 кг | Масса 0,75 кг | Масса 0,83 кг | Масса 1,2 кг |

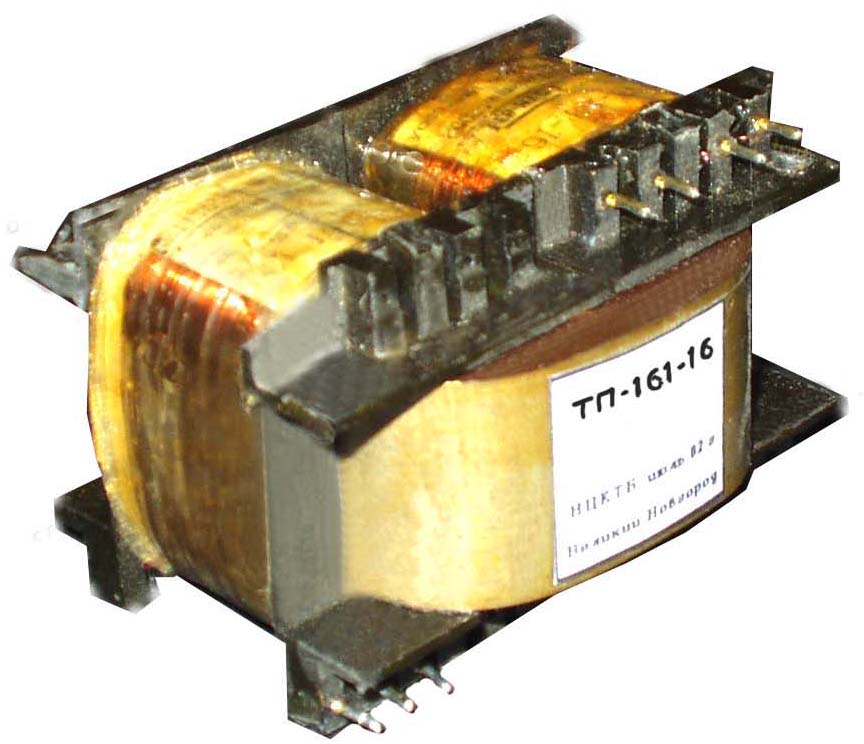

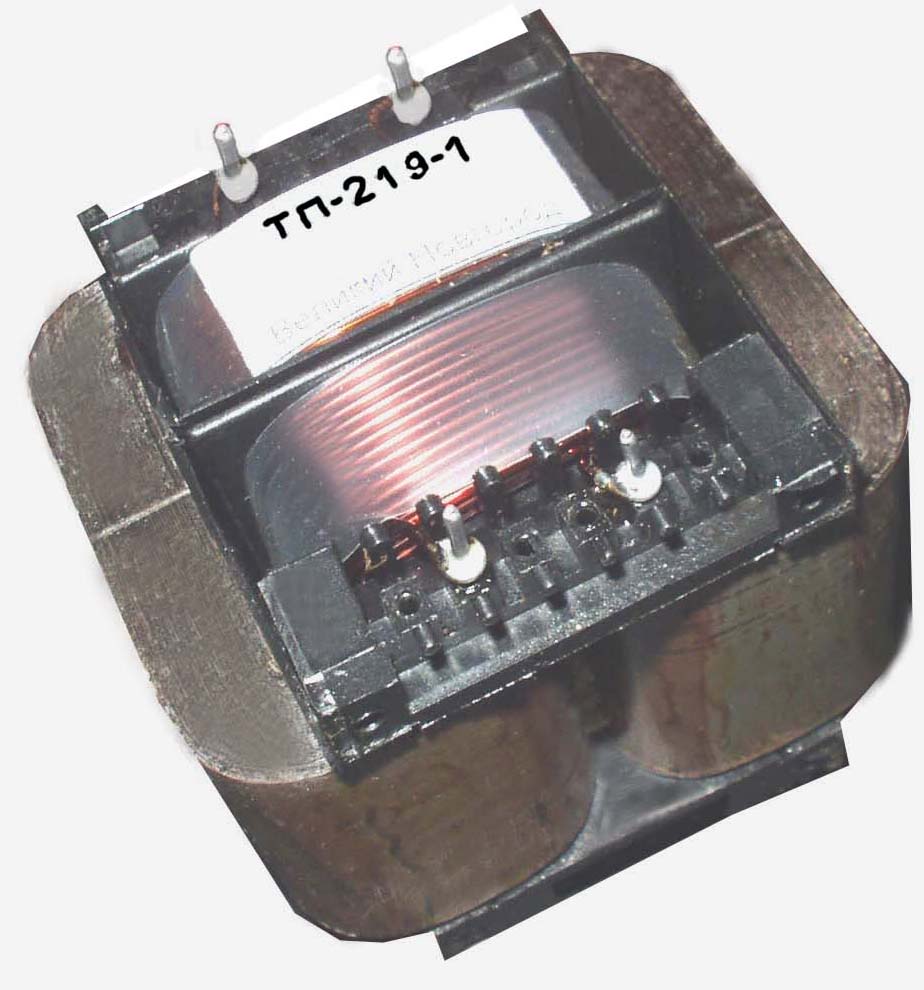

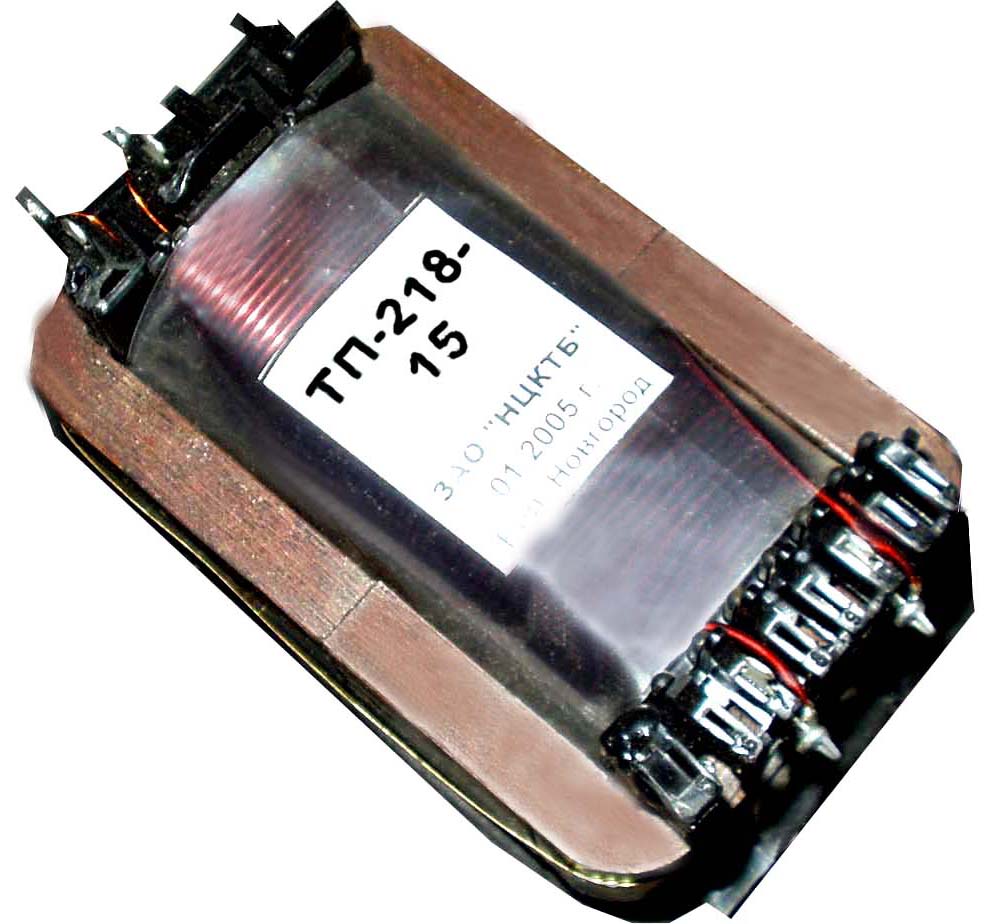

ТП-219 | ТП-203 | ТП-161 | ТП-218 |
|
|
|
|
Мощность 60 Вт | Мощность 76 Вт | Мощность 85 Вт | Мощность 100 Вт |
Размеры 70 х 59 х 62,4 мм | Размеры 88 х 82 х 75 мм | Размеры 92 х 80 х 63 мм | Размеры 110 х 70 х 68 мм |
Масса 1,0 кг | Масса 1,5 кг | Масса 1,5 кг | Масса 1,8 кг |

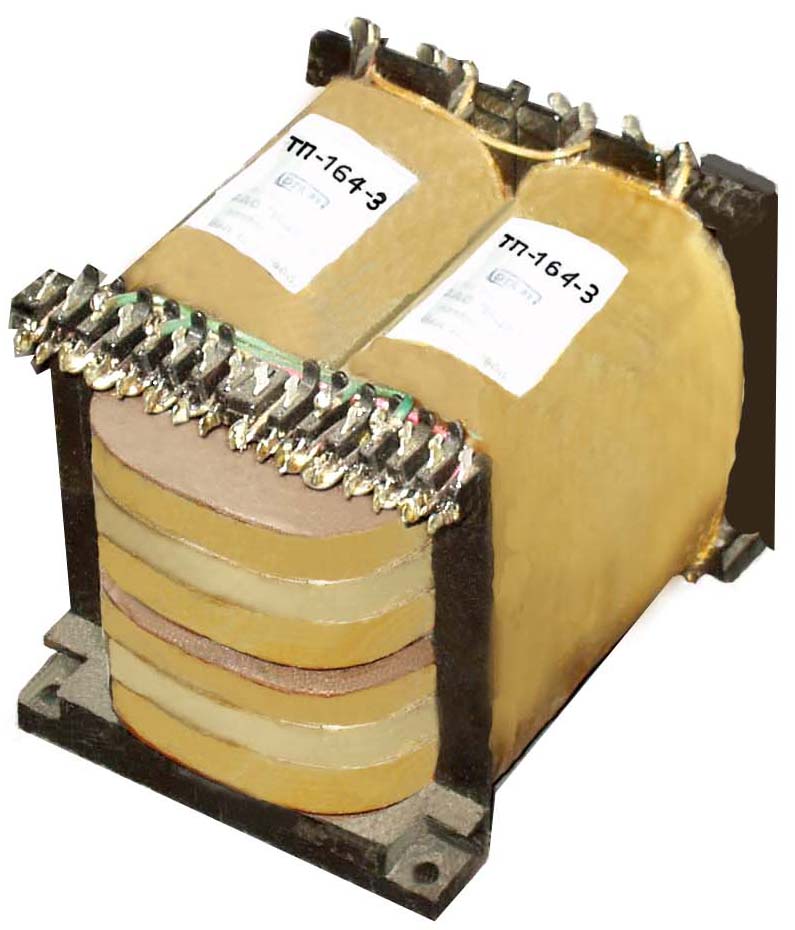

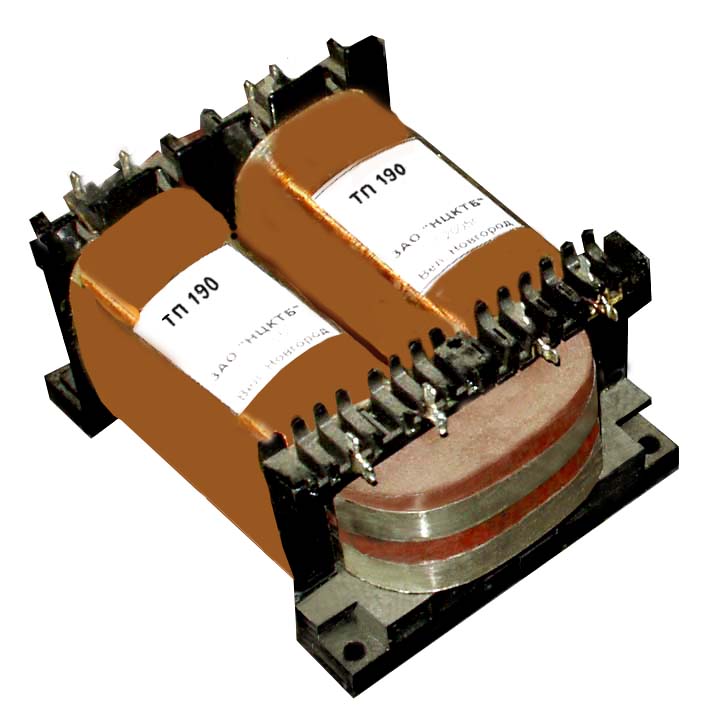

ТП-190 | ТП-164 | ||
|
| ||
Мощность 200 Вт | Мощность 350 Вт | ||
Размеры 134 х 100 х 70 мм | Размеры 134 х 103 х 98 мм | ||
Масса 2,6 кг | Масса 5,2 кг |
Трансформаторы питания однофазные мощностью от 0,4 до 6,0 кВА | |||
ТПК-0,4 | ТПК-0,6 | ТПК-0,8П | ТПК-0,8С |
|
|
|
|
Мощность 0,4 кВА | Мощность 0,6 кВА | Мощность 0,8 кВА | Мощность 0,8 кВА |
Размеры 155 х 106 х 154 мм | Размеры 155 х 106 х 177 мм | Размеры 196 х 216 х 115 мм | Размеры 216 х 102 х 192 мм |
Масса 6,0 кг | Масса 7,0 кг | Масса 9,0 кг | Масса 9,0 кг |
ТПК-1,0 | ТПК-1,2С | ТПК-2,0П | ТПК-2,0С |
|
|
|
|
Мощность 1,0 кВА | Мощность 1,2 кВА | Мощность 2,0 кВА | Мощность 2,0 кВА |
Размеры 155 х 106 х 222 мм | Размеры 216 х 102 х 216 мм | Размеры 264 х 216 х 115 мм | Размеры 216 х 122 х 260 мм |
Масса 12 кг | Масса 13 кг | Масса 18 кг | Масса 18 кг |

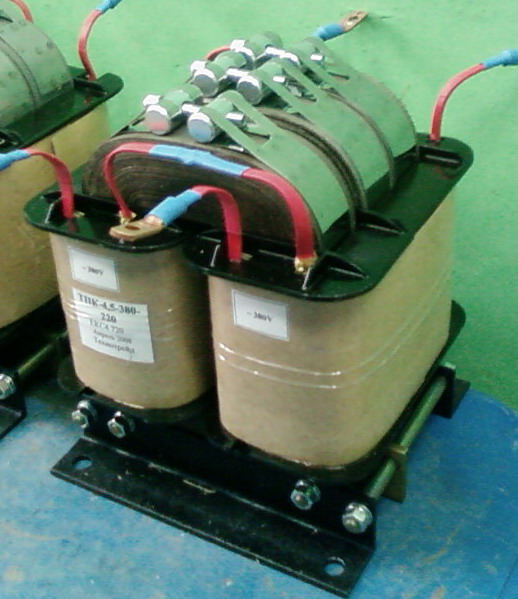

ТПК-3,0С | ТПК-3,0Б | ТПК-4,5 | ТПК-6,0 |
|
|
|
|
Мощность 3,0 кВА | Мощность 3,0 кВА | Мощность 4,5 кВА | Мощность 6,0 кВА |
Размеры 216 х 165 х 260 мм | Размеры мм | Размеры 216 х 206 х 270 мм | Размеры 216 х 248 х 270 мм |
Масса 28 кг | Масса 28 кг | Масса 39 кг | Масса 49 кг |
Качество поставляемых трансформаторов соответствует требованиям:
- ГОСТ14233-84 «Трансформаторы питания для бытовой радиоаппаратуры» ГОСТ 12.2.006-87 «Аппаратура радиоэлектронная бытовая. Требования безопасности и методы испытаний» ГОСТ 27570-87 «Безопасность бытовых и аналогичных электрических приборов. Общие требование и методы испытаний» ГОСТ 12.2.025-78 «Изделия медицинской техники. Электробезопасность» ГОСТ 12.2.007.2-75 «Трансформаторы силовые и реакторы электрические. Требования безопасности» Частным техническим условиям на конкретные типы трансформаторов.
Параметры трансформаторов питания, обеспечиваемые их конструкцией:
- Электрическая прочность изоляции, В эфф
- между первичной и всеми вторичными обмотками 4000
- между первичной обмоткой и магнитопроводом 4000
- между всеми вторичными обмотками и магнитопроводом не менее 500
- между всеми вторичными обмотками не менее 500
- Перегрев трансформатора при максимальной мощности (55-65) °С. Класс нагревостойкости изоляционных материалов В (130С) по ГОСТ 8865-87 Условия эксплуатации - УХЛ 4.2, УХЛ 1.1 по ГОСТ 15150
Дополнительно по требованию заказчика:
- В зависимости от требований техники безопасности и пожарной безопасности на аппаратуру в трансформаторе может быть установлен термопредохранитель; В зависимости от условий эксплуатации (повышенная влажность) проведена дополнительная герметизация - одноразовая пропитка лаком МЛ-92,
а для обеспечения электрической прочности высоковольтных трансформаторов
- вакуумная пропитка лаком МЛ-92;
- В зависимости от требований по механической прочности произведено усиление витого разрезного магнитопровода «лентой-стяжкой»; При необходимости может быть установлен экран из медной фольги между первичной и вторичной обмотками; При отличии напряжения питающей сети от (220 +/- 10%) В по ГОСТ 13109-87
с целью повышения надежности трансформатора делается электрический расчет с изменением числа витков первичной обмотки.
Стоимость изготовления трансформаторов определяется после электрического расчета с учетом дополнительных требований по конструктивному исполнению, а также объема заказа. Типовой срок исполнения заявок 4-6 недель с момента оплаты.
