Фланцы стальные приварные
Фланец (от нем. Flansch), обычно плоское кольцо или диск с равномерно расположенными отверстиями для болтов и шпилек, служащие для прочного и герметичного соединения труб, присоединения их к машинам, аппаратам и ёмкостям, для соединения валов и др. вращающихся деталей.
| Фланцы стальные ГОСТ 12820-80 (плоские) |
|
|
|
|
|
С этой страницей смотрят:
Крепеж для фланцевых соединений
Классификация фланцев
Фланцы различаются по размерам, способу крепления и форме уплотнительной поверхности, т. е. по конструктивным особенностям, утвержденным стандартами ГОСТ, Ansi, Asme, Din. В зависимости от типа материала, из которого изготовлены, бывают: стальные фланцы (нержавеющие, углеродистые, легированные), силуминовые фланцы и т. д. При использовании нержавеющих марок стали: фланцы 12х18н10т, 09г02с, 10г2, 15х5м и др.
Часто в промышленности для скрепления трубопроводов друг с другом при проведении монтажа требуется использование одновременно двух фланцев, один из которых ответный, изготавливаемый отлично от основного изделия. Ответные фланцы обладают различными техническими параметрами и входят в комплект фланцев.
Помимо стандартов ГОСТ, Аnsi, Аsme, Din на заводе можно заказать так называемые «нестандартные» фланцы по предложенным Заказчиком чертежам и /или чертежам разработанному техническими специалистами компании.
В зависимости от способа приварки к трубопроводу фланцы стальные приварные бывают:

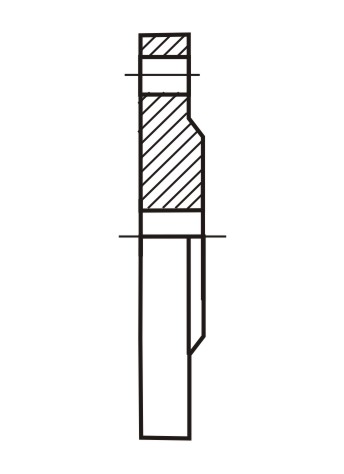

В соответствии с требованиями ГОСТ 12820-80 - фланцы плоские, применяемые в диапазоне давлений от 1 кгс/см2 до 25 кгс/см2.

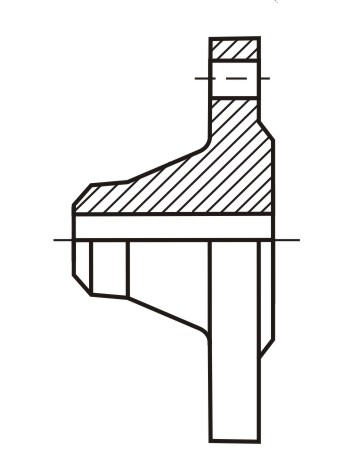

В соответствии с требованиями ГОСТ 12821-80 - фланцы воротниковые, применяемые в диапазоне давлений от 1 кгс/см2 до 200 кгс/см2
В соответствии с требованиями ГОСТ 12822-80 - фланцы на свободном кольце, применяемые в диапазоне давлений от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2) и температуру среды от 243 до 573 К (от минус 30 до плюс 300 °С).
Применение фланцев:
Фланцы применяются для соединения изделий арматуры с трубопроводами, соединения отдельных участков трубопроводов между собой и для присоединения трубопроводов к различному оборудованию. Фланцевые соединения обеспечивают герметичность и прочность конструкций, а также простоту изготовления, разборки и сборки.
Фланцы нержавеющие (12х18н10т) применяются химической, пищевой и целлюлозно-бумажной промышленности.
Форма уплотнительной поверхности Фланца в трубопроводах зависит от давления среды, профиля и материала прокладки. Гладкие уплотнительные поверхности с прокладками из картона, резины и паронита применяются при давлениях до 4 Мн/м2 (40 кгс/см2), поверхности с выступом на одном Фланце и впадиной на другом с асбо-металлическими и паронитовыми прокладками – при давлениях до 20 Мн/м2 (200 кгс/см2), Фланец с конической уплотнительной поверхностью – при давлениях выше 6,4 Мн/м2 (64 кгс/см2).
