Рабочие материалы координатора по пункту 1.15 повестки дня ВКР-19 (стр. 4 )

В результате дискуссии было решено разработать только один Отчет (в поддержку разработки нескольких отчетов высказывалась только делегация Японии), кроме того было отмечено, что требуется продолжить сбор информации о приложениях в диапазоне 275-450 ГГц и с этой целью был разработан связующий документ к целому ряду рабочих групп МСЭ-R. Делегация России поддержала разработку одного Отчета МСЭ-R, а также направление соответствующего связующего документа.

                       По результатам второго собрания был принят рабочий документ к проекту нового Отчета МСЭ-R SM.[300GHZ_SHARING] Исследование совместного использования и совместимости между сухопутной подвижной, фиксированной и пассивными службами в диапазоне 275-450 ГГц (Док. 1A/TEMP/61).

Рабочая группа продолжает работу по сбору информации о характеристиках систем и применений в диапазоне 275-450 ГГц и с этой целью был одобрен связующий документ, который направлен в РГ 3J, 3K, 3M, 5A, 5C, 7C и 7D (Док. 1A/TEMP/63).

Результаты исследований совместимости

В Отчете МСЭ-R RA.2189 проведены расчеты помех для радиоастрономической станции от любых активных применениий. Требуемое расстояние разнесения между наземной активной станцией и радиоастрономической станцией может составлять до 55 км для худших условий и при максимальной мощности излучения наземной активной станции (определяется  эмпирической формулой ), 30 см. антенны наземной активной станции, при совпадающих частотах и при нахождении излучателя в створе главного лепестка антенны радиотелескопа. Однако вероятность такого сценария маловероятна, учитывая узкую диаграмму направленности антенны радиотелескопа.

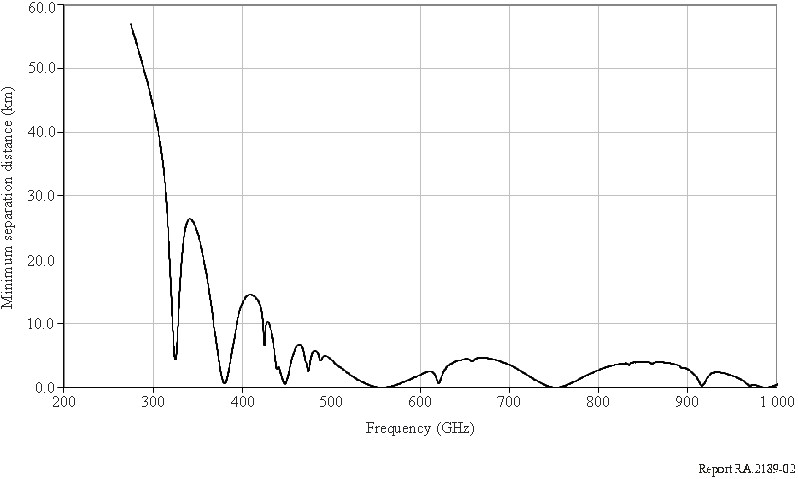

Зависимость требуемого территориального разноса между наземной активной станцией и радиоастрономической станцией от частоты.

В Отчете МСЭ-R RS.2194 в разделе 3 сделано заключение о том, что совместимость между ССИЗ и активными применениями в диапазоне частот выше 1000 ГГц возможно обеспечить. Благодаря высокому затуханию в атмосфере наземные активные системы не окажут влияния на спутниковые пассивные системы. Дополнительно спутниковые активные системы также не создадут проблем для пассивных датчиков в связи с высокой относительной скоростью спутниковых аппаратов и очень узкой ширины диаграммы направленности антенны значительно ограничивающих вероятность ситуации влияния главным лепестком антенны передатчика на главный лепесток антенны приемника. В тоже время исследования совместимости в диапазоне 275-450 ГГц еще не завершены.

4.5 Кандидатные полосы радиочастот в диапазоне 275-450 ГГц для активных применений

Можно выделить следующие возможные варианты решения пункта 1.15 повестки дня ВКР-19:

Вариант 1 - Использование полос не идентифицированные ССИЗ и СКИ (пассивная)

Пункт 5.565 Регламента радиосвязи определяет для радиоастрономии полосы частот:

275-323 ГГц, 327-371 ГГц, 388-424 ГГц, 426-442 ГГц, 453-510 ГГц, а для ССИЗ и СКИ : 275-286 ГГц, 296-306 ГГц, 313-356 ГГц, 361-365 ГГц, 369-392 ГГц, 397-399 ГГц, 409-411 ГГц, 416-434 ГГц, 439-467 ГГц. Таким образом, не существует в диапазоне 275-450 ГГц ни одной полосы частот, которая бы не была бы идентифицирована для одной или нескольких пассивных радиослужб (ССИЗ, СКИ или РАС). В тоже время, если принять, что Отчет RA.2189  не подвергается сомнению, то  совместимость РАС и активных служб полностью обеспечивается, то для активных служб можно идентифицировать следующие полосы радиочастот: 286-296 ГГц 306-313 ГГц, 356-361 ГГц, 365-369 ГГц, 392-397 ГГц, 399-409 ГГц, 411-416 ГГц и 434-439 ГГц. Это означает, что для активных служб может быть использовано в общей сложности 61 ГГц фрагментированного спектра, в которых не требуется устанавливать ограничений на активные службы с тем, чтобы обеспечить совместимость с. пассивными службами. Однако в этом случае  имеется только два частотных блока шириной более 10 ГГц  - 286-296 ГГц и 399-409 ГГц, которые не позволяют добиться скорости более 10 Гбит/c.

Вариант 2 Идентификация полос частот на основе потребностей активных служб

олосы радиочастот 275-321.84 ГГц и 380-445 ГГц при ограничении мощности передатчика 10 дБм, на основании предложения Германии (5C/154-E)

Опция B Полоса радиочастот 275-316 ГГц  при ограничении мощности передатчика (на основе предложение Японии (5C/151-E)).

Вариант 3 Совместное использование всей полосы частот активными и пассивными службами

Для активных служб определяется вся полоса радиочастот 275-450 ГГц, а совместимость обеспечивается  путем ограничения допустимой мощности передатчика для сухопутной подвижной и фиксированной служб.

5.        ИНФОРМАЦИЯ О ХОДЕ ПОДГОТОВКИ И РЕЗУЛЬТАТАХ ИССЛЕДОВАНИЙ В ДРУГИХ РЕГИОНАЛЬНЫХ ОРГАНИЗАЦИЯХ

5.1.        APT (APT wireless group, 6-9 сентября 2016)

На 20-ом заседании этой Группы (Таиланд, 6-9 сентября 2016 года), был принят новый Отчет APT 66 «Системы радиосвязи на короткие расстояния, работающие в полосе 275 -  1000 ГГц и сценарии их применения». В Отчете рассматриваются технические и эксплуатационные характеристики систем радиосвязи малого радиуса действия и их потребности в спектре в диапазоне 275-1000 ГГц.

5.2.        ATU (источник и дата предложений)

Нет информации

5.3.        ASMG (источник и дата предложений)

Нет информации

5.4.        CITEL ( IWG-2, октябрь 2016)

       США поддерживает исследования по совместимости между пассивными и активными службами, а также потребности в спектре для этих служб в МСЭ-R по пункту 1.15 ВКР-19 в соответствии с Резолюцией 767 (ВКР-15). США примет во внимание результаты этих исследований при принятии решения о поддержки идентификации на ВКР-19 в диапазоне 275-450 ГГц для применений сухопутной подвижной и фиксированной служб и обеспечении защиты пассивных служб, идентифицированных в пункте 5.565 Регламента радиосвязи.

IEEE-USA Открытие диапазона 95-475 ГГц для коммерческого использования

5.5.        СЕРТ (CPG19-2, январь 2016)

       CEPT поддерживает идентификацию полос радиочастот для сухопутной подвижной и фиксированной служб в диапазоне частот 275-450 ГГц при условии, что будет гарантирована защита пассивных служб определенных в пункте 5.565 Регламента радиосвязи.

6.        ИНФОРМАЦИЯ О ХОДЕ ПОДГОТОВКИ И РЕЗУЛЬТАТАХ ИССЛЕДОВАНИЙ В ДРУГИХ МЕЖДУНАРОДНЫХ ОРГАНИЗАЦИЯХ

6.1.        ICAO (источник и дата предложений)

Нет информации

6.2.        IMO (источник и дата предложений)

Нет информации

6.3.        WMO (21 November 2016)

       Не возражает против идентификации полос радиочастот для ФС/ПС в диапазоне 275-450 ГГц в случае если будет обеспечена защита ССИЗ (пассивная).

6.4.        NATO (источник и дата предложений)

Нет информации

6.5        SFCG (SFCG-36, июнь 2016)

Нет информации

       Резолюция 767 (ВКР-15) призывает провести исследования совместимости в связи с внедрением сухопутной подвижной и фиксированной служб в диапазоне частот 275-450 ГГц. Регламент радиосвязи в пункте 5.565 определяет девять полос радиочастот для использования ССИЗ (пассивная) и СКИ (пассивная): 275-286 ГГц, 296-306 ГГц, 313-356 ГГц, 361-365 ГГц, 369-392 ГГц, 397-399 ГГц, 409-411 ГГц, 416-434 ГГц и 439-467 ГГц.

       SFCG поддерживает идентификацию полос радиочастот для использования систем в сухопутной подвижной и фиксированной служб на основе рассмотрений инновационных радио технологий в том случае если такие применения не будут исключать использование полос радиочастот определенных в примечании 5.565 Регламента радиосвязи для пассивных служб. SFCG поддерживают концепцию, что не должны делаться распределения полос частот радио службам в диапазоне выше 275 ГГц на ВКР -19.

6.6        CRAF (CRAF, декабрь 2016)

       CRAF поддерживает защиту существующих распределений полос радиочастот для РАС, СКИ и ССИЗ (пассивная). CRAF также поддерживает разработку моделей распространения радиоволн и этом диапазоне радиочастот. Регламент радиосвязи не должен изменяться если только не будут разработаны критерии совместимости, обеспечивающих защиту РАС, СКИ и ССИЗ (пассивная) от будущих радиослужб и применений в диапазоне выше 275 ГГц.

6.7        EUMETNET (EUMETNET, декабрь 2016)

       Не возражает против идентификации полос радиочастот для ФС/ПС в диапазоне 275-450 ГГц в случае если будет обеспечена защита ССИЗ (пассивная).

6.8        EUMETSAT (февраль 2017)

       С 2006 года проводятся метеорологические наблюдения с полярной орбиты с использованием первого поколения Европейской полярной системы (EPS) которая имеет 3 метеорологических спутника. Второе поколение будет состоять из 6 метеоспутников (3 Metop-SG-A и 3 Metop-SG-B), которые будут осуществлять наблюдение с 2020 по 2040 годы. На трех спутниках Metop-SG-B планируется установить систему конического сканирования ледяных облаков (ICI) на 11 частотных каналах в диапазоне от 183 до 664 ГГц с разрешающей способностью15 км. Эти 11 каналов имеют следующие центральные частоты 183 ГГц, 243 ГГц, 325 ГГц, 448 ГГц и 664 ГГц.

       В связи с важностью данных планов должна быть обеспечена адекватная защита уже идентифицированных полос радиочастот в случае идентификации полос радиочастот в диапазоне 275-450 ГГц для сухопутной подвижной и фиксированной служб.

6.9 Материалы IEEE

IEEE Doc. 802.15-14-0304-16-003d Требования к активным применениям
( https://mentor. ieee. org/802.15/dcn/14/15-14-0304-16-003d-applications-requirement-document-ard. docx) IEEE Doc. 802.15-13-0309-20-003d Технические требования (https://mentor. ieee. org/802.15/dcn/14/15-14-0309-20-003d-technical-requirements-document. docx) IEEE Doc. 802.15-16-0610-00-003d Пояснения к окончательному предложению (https://mentor. ieee. org/802.15/dcn/16/15-16-0610-00-003d-proposal-for-ieee802-15-3d-thz-phy-explanations. pptx) IEEE Doc. 802.15-16-0592-00-003d Пояснения к окончательному предложению по частотному плану для активных применений (https://mentor. ieee. org/802.15/dcn/16/15-16-0592-00-003d-proposal-for-ieee802-15-3d-channel-assignment-plans. pdf)

7.        ПРЕДЛОЖЕНИЯ ПО ПРЕДВАРИТЕЛЬНОЙ ПОЗИЦИИ АС РСС

АС РСС считают, что целесообразным определение в п. 5.565 Регламенте радиосвязи полос частот для применений сухопутной подвижной и фиксированной служб в диапазоне 275-450 ГГц будет способствовать глобальной гармонизации радиочастот для разработки и внедрения применений сухопутной подвижной и фиксированной служб в диапазоне выше 275 ГГц.

АС РСС считают, что при определении полос частот для активных служб в диапазоне 275-450 ГГц должен быть обеспечен баланс интересов использования этого диапазона частот как активными, так и пассивными радиослужбами, обеспечивающим возможность будущего развития новых применений активных служб при исключении помех для пассивных служб, с учетом в полосах уже идентифицированных определенных в п. 5.565 Регламента радиосвязи. полос частот для пассивных радиослужб и влияния активных применений в основной и смежных полосах частот.

АС РСС считают, что для обеспечения баланса использования диапазона 275-450 ГГц могут быть определены полосы совместного использования активными и пассивными службами, а также полосы исключительного использования активными и пассивными применениями с учетом определенных в п. 5.565 полос частот для пассивных радиослужб и влияния активных применений в основной и смежных полосах частот.

8.        ДЕЙСТВИЯ, КОТОРЫЕ НЕОБХОДИМО ПРЕДПРИНЯТЬ

1. Провести анализ материалов, разработанных IEEE по вопросу совместимости систем активных и пассивных служб в диапазоне 275-450 ГГц.

21. Подготовить материалы по критериям защиты пассивных служб в диапазоне 275-450 ГГц, используемых в странах РСС с учетом Рекомендации МСЭ-R RS.2017, а также по техническим и эксплуатационным характеристикам применений в ССИЗ и СКИ в странах РСС, с целью включения в соответствующие проекты Отчетов МСЭ-R.

2. Подготовить и представить в соответствующие РГ МСЭ-R информацию о радиоастрономических станциях, использующих диапазон радиочастот 275-450 ГГц.

3. Провести анализ возможных вариантов идентификации полос радиочастот для активных служб с целью выбора предпочтительного, который обеспечивает баланс интересов пассивных и активных служб.

__________
