Задание

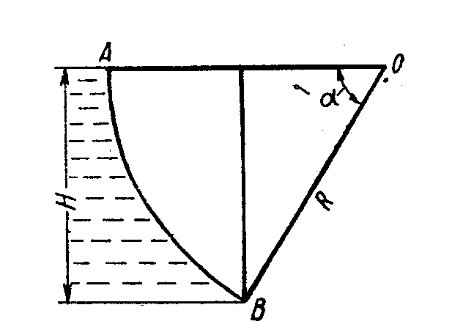

35. Определить силу давления жидкости на криволинейную поверхность АВ, представляющую собой часть круговой цилиндрической поверхности, если Н = 6 м, α = 60°, ширина поверхности в = 10 м.

61. Масло всасывается насосом на высоту hвс = 0,5 м по трубе диаметром 20 мм и длиной 1,2 м, которая имеет два резких изгиба. Насос развивает подачу 20 л/мин. Масло плотностью 900 кг/м3 имеет кинематическую вязкость ν = 4 ⋅ 10-5 м2/с. В баке давление воздуха – атмосферное. Определить, какой вакуум развивает насос. Принять для масляного фильтра коэффициенты местных сопротивлений ζф = 6, для входа во всасывающую полость насоса ζн = 2 и для изгиба всасывающей трубы ζизг = 0,8.

9.. Определить весовой расход воздуха по трубе с плавно закругленным входом и цилиндрической частью диаметром мм, если показание вакуумметра в виде вертикальной стеклянной трубки, опущенной в сосуд с водой, мм. Коэффициент сопротивления входной части тру­бы (до места присоединения вакуумметра) . Плотность воздуха кг/м3.
