Wobbelsender для длинных волн, средних радиоволн и коротких волн
В одной из старых судейских книг - эта книга я получал подарок посетителя моей домашней страницы - я находил следующую схему Wobbelsenders. Wobbelsender тем важнее и полезнее, чем сложнее сети, которые определяют поведение частоты проверочного объекта.
Нуждаются, например, едва ли для выравнивания простого колебательного контура в Wobbelsender - но уже установке простой кривой полосового фильтра, как она кажется у каждого получателю, существенно труднее без Wobbelsender и более требующая много времени чем при непосредственном изображении кривой резонанса на экране осциллографа.
Он считается в повышенной мере при троекратной фильтрации и неоднократной фильтрации.
От хорошего Wobbler нужно требовать возможно более линейной связи между Leuchtfleckablenkung в горизонтальном направлении и врученной частоте. Дальше только частота должна была себя во время Wobbelperiode, ни в коем случае не изменяют амплитуду произведенного напряжения (запущено маленькую амплитудную модуляцию). Следовательно, только воображаемые, но не реальные компоненты находящегося под влиянием колебательного контура могут изменяться. Наконец, должен быть Wobbelperiode много по сравнению со временем установления сигнала измерительного объекта. При Ablenkfrequenz примерно от 50 Гц это требование наполнено, пожалуй, всегда, когда ширина полосы измерительного объекта не совсем крайне незначительна.
Наряду с настоящим Wobbelsender, естественно, нуждаются еще в осциллографе для изображения кривых частоты.

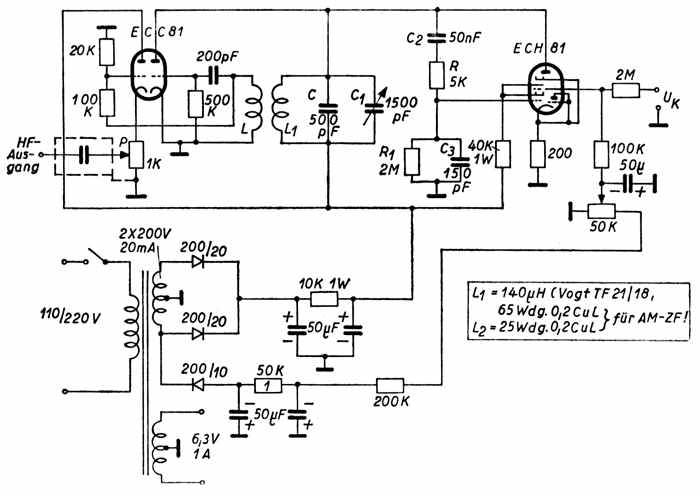

Если всегда возвращающиеся Abgleicharbeiten при установленной частоте кажутся - к примеру, касается фильтров ZF радиоприемников - то схемы становятся относительно просты. Следующая схема показывает Wobbelsender для AM-ZF в местности 460 кГц
Система гексодов ECH 81 служит как Reaktanzrцhre с членом задвижки фаз C2, R, R1, C3 во время этого спорит система ECC 81 вместе с л, L1, C, C1 колеблющийся генератор образует. Колебавшаяся частота удавались к решетке левой системы ECC 81, которая работает как усилитель катодов. В P колебавшаяся исходная частота может трепаться. Это спорило бы Triodensystem ECH 81 не работает; управление трубы происходит в третью решетку системы гексодов о сопротивлении 2 МВт с помощью Kippspannung Uk осциллографа. Рабочий пункт дополнительно может устанавливаться с потенциометром 50 кВт.
Блок питания не предлагает особенности; это работает в двойной схеме выпрямителя дороги для анодного напряжения. Дополнительно выпрямитель предусмотрен еще к производству отрицательного предварительного напряжения на ECH 81.
Данные рулонов кинопленки колебательного контура зарегистрированы схемой.
Wobbelhub руководствуется по величине Kippspannung. Чтобы избегать непосредственного излучения, прикроют также эту схему металлически, тем не менее, не непременно необходимо большей частью.
