РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ

(19)  RU (11) 2 603 684 (13) C1

(51) МПК
    F42B 1/028 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус:

действует (последнее изменение статуса: 28.11.2016)

(21)(22) Заявка: 2015148085/03, 09.11.2015

(24) Дата начала отсчета срока действия патента:
09.11.2015

Приоритет(ы):

(22) Дата подачи заявки: 09.11.2015

(45) Опубликовано: 27.11.2016 Бюл. № 33

(56) Список документов, цитированных в отчете о поиске: RU 2378606 C1, 10.01.2010. RU 2070707 C1, 20.12.1996. RU 2113703 C1, 20.06.1998. RU 2309367 C2, 27.10.2007. RU 2412338 C1, 20.02.2011. RU 73727 U1, 27.05.2008. US 2587243 A1, 26.02.1952.

Адрес для переписки:
607188, Нижегородская обл., г. Саров, пр. Мира, 37, ФГУП "РФЯЦ-ВНИИЭФ", зам. начальника службы по инновациям и инвестициям - начальнику управления,

(72) Автор(ы):
(RU),
(RU)

(73) Патентообладатель(и):
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (Госкорпорация "Росатом") (RU),
Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" (ФГУП "РФЯЦ-ВНИИЭФ") (RU)

(54) СПОСОБ ФОРМИРОВАНИЯ ГИПЕРСКОРОСТНОГО МЕТАЛЛИЧЕСКОГО КОМПАКТНОГО ЭЛЕМЕНТА И КУМУЛЯТИВНОЕ МЕТАЮЩЕЕ УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (ВАРИАНТЫ)

(57) Реферат:

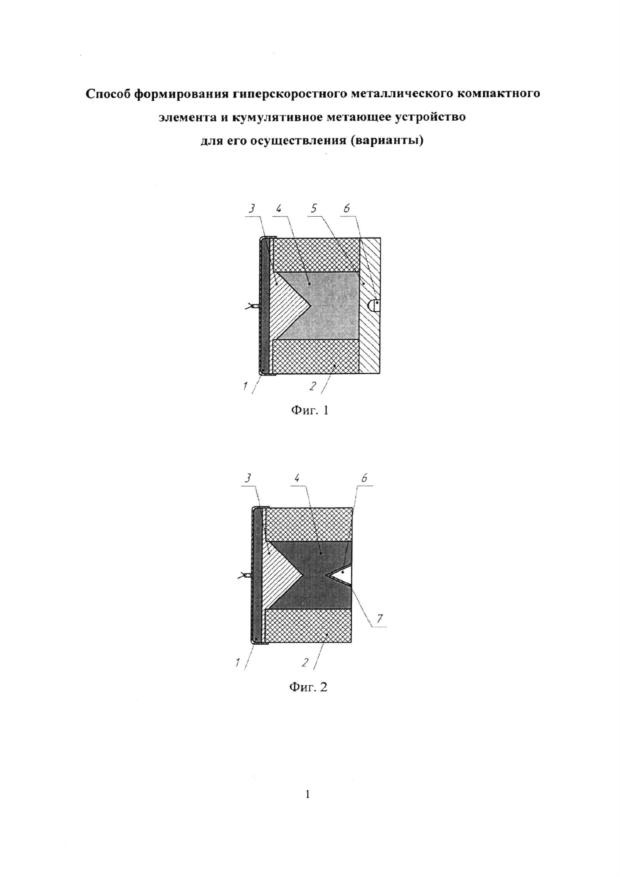

Изобретения относятся к области экспериментальной физики и могут быть использованы при исследовании высокоскоростного взаимодействия тел. Способ включает инициирование осесимметричного трубчатого заряда взрывчатого вещества (ВВ), формирование под воздействием маховской ударной волны кумулятивной струи с последующим выделением из нее компактного элемента. При формировании маховской ударной волны создают две поверхности ударной волны (УВ), движущиеся под разными углами относительно оси заряда, при этом, угол наклона поверхности УВ у оси заряда больше, чем на его периферии. Кумулятивное метающее устройство по первому варианту содержит осесимметричный трубчатый заряд взрывчатого вещества с установленным соосно внутри него вкладышем, устройство инициирования с точками инициирования, расположенными по кольцу на наружной боковой поверхности заряда ВВ, осевую кумулятивную выемку в форме полусфера-цилиндр. Вкладыш выполнен в виде сплошного цилиндра с осевой конической выемкой со стороны устройства инициирования, внутри выемки размещена коническая вставка, имеющая акустическую жесткость выше акустической жесткости вкладыша, направленная вершиной в направлении метания, а осевая кумулятивная выемка в форме полусфера-цилиндр выполнена на наружном торце металлического диска, закрепленного на свободной торцовой поверхности заряда ВВ. Во втором варианте заявляемого устройства кумулятивная выемка выполнена во вкладыше со стороны свободной торцовой поверхности заряда ВВ и облицована металлом. Изобретение позволяет обеспечить проведение исследований высокоскоростного взаимодействия кумулятивного элемента с преградами в расширенном диапазоне скоростей. 3 н. п. ф-лы, 3 ил.
