ИНСТРУКЦИЯ ПО установке и ЭКСПЛУАТАЦИИ
cистемы мониторинга транспорта
"E R N E S T AUTO GPS"
1. Назначение
Система мониторинга ERNEST AUTO GPS (далее - Устройство) предназначена для наблюдения за текущим местоположением автотранспортного средства.
Наблюдение производится с помощью бесплатного интернет-сервера http://www. , с помощью WEB - интерфейса (на компьютере), или с помощью мобильной версии сайта (на смартфоне). Сайт полностью адаптирован под работу со смартфонами и планшетными компьютерами.
Устройство оснащено функцией удаленной блокировки (выключения) двигателя для экстренного реагирования в случае угона транспортного средства. Блокировка осуществляется по специальному и безопасному для водителя алгоритму, который описан в разделе "Принцип работы".
Производитель оставляет за собой право вносить конструктивные и схемные изменения, а так же изменения в ПО, не ухудшающие характеристики устройства в целом.
Устройство не является охранной, или противоугонной системой, поскольку в стандартном режиме работы без дополнительных действий со стороны владельца, или оператора не препятствует несанкционированному использованию транспортного средства.
2. ПРИНЦИП РАБОТЫ
Устройство скрытно устанавливается в автомобиле и подключается к бортовой сети 12-24V.
При выключенном зажигании устройство работает в режиме энергосбережения, и устанавливает передачу данных с сервером каждые десять минут, что позволяет даже во время стоянки автотранспортного средства получать информацию о текущем местоположении.
Трек устройства будет неточен, в случае, например, эвакуации автотранспортного средства, поскольку устройство будет продолжать работать в режиме энергосбережения.
При включенном зажигании устройство включается на "постоянный" режим работы, при этом проставление маршрутных точек на карте происходит при любом изменении вектора направления движения по GPS. Таким образом достигается высокая точность построения маршрутов движения.
Точность построения маршрута напрямую зависит от качества сотовой связи в текущем местонахождении устройства. Сотовая сеть необходима устройству для передачи информации на интернет-сервер.
Устройство позволяет дистанционно прекратить работу двигателя (включить функцию блокировки).
Блокировка выполняется по безопасному для водителя алгоритму: двигатель не прекратит работать, если скорость движения автотранспортного средства будет выше 30 километров в час.
Устройство снабжено зуммером для предупреждения о включении функции блокировки двигателя.
При включении функции блокировки и в случае скорости движения автотранспортного средства равной, или ниже 30 километров в час, прозвучит сигнал зуммера и двигатель будет остановлен.
Удаленное управление функцией блокировки осуществляется с помощью интернет-сервера мониторинга http://www. в разделе "Пользователи и устройства", на вкладке "Изменить". Если двигатель будет заблокирован, то на сервере мониторинга отображение информации о заблокированном объекте будет выделяться красным цветом в общем списке устройств.
Блокировка двигателя включится только по мере получения команды от сервера и, таким образом, время ее включения зависит от стабильности GSM - связи текущего местонахождения.
Устройство имеет функцию виртуального заграждения. При включенной функции и установлении "разрешенной" зоны нахождения, устройство будет каждый раз информировать владельца о въезде и выезде из "разрешенной" зоны письмом на электронную почту.
3. РЕГИСТРАЦИЯ пользователя

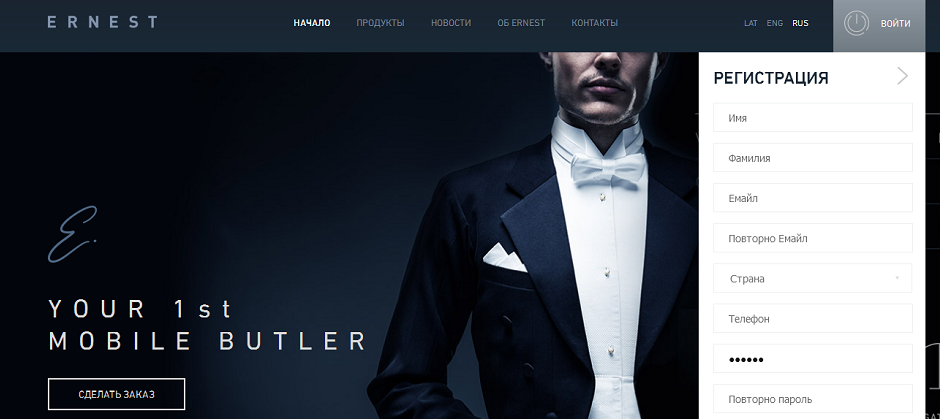

Новые пользователи ERNEST должны создать учетную запись на интернет - ресурсе www. .
При регистрации надо указать имя и фамилию, адрес электронной почты, пароль и номер телефона а также, прочую, необходимую для регистрации информацию.
После создания личного кабинета на нашем сервере мониторинга, пользователю необходимо добавить новое устройство в список устройств.
Для добавления нового устройства перейдите на вкладку "Пользователи и устройства".
Выберете пункт "Добавить устройство".
В поле "Серийный ключ устройства" введите данные серийного ключа из вклейки на настоящей инструкции.
В поле "Название" введите любые данные автомобиля (например, его регистрационный номер, или марку и модель) таким образом, как Вы хотите видеть название своего транспортного средства на сервере.
Выберете "Авто" в предлагаемом перечне устройств. После этого нажмите кнопку "Добавить устройство". По завершении процедуры добавления перейдите на главную страницу сайта и проверьте, что устройство отображается в списке устройств.
Если процедура регистрации пользователя и добавление устройства производится до установки на автомобиль, то на главной странице, в списке устройств и на карте Устройство не будет отображаться до его подключения и обнаружения им спутников. Мы рекомендуем производить процедуру регистрации и добавления Устройств после установки на транспортное средство и в условиях приема сигнала со спутников GPS - ГЛОНАСС.
На прием сигнала GPS-ГЛОНАСС влияет в первую очередь местонахождение транспортного средства: проверка должна осуществляться на открытой местности, а также в условиях хорошего приема сигнала сотовой сети.
После добавления устройство готово к работе. Рекомендуем пополнить баланс лицевого счета с тем расчетом, чтобы работа устройства внезапно не прекратилась из-за израсходования денег на лицевом счету. Расход денежных средств пользователя на передачу данных от устройства к серверу по используемому тарифному плану составляет 1,5 рубля за один переданный мегабайт трафика с округлением до 1кБ. Обычно это составляет 30-50 рублей в месяц и зависит от количества поездок.
4. ПОДКЛЮЧЕНИЕ И МОНТАЖ УСТРОЙСТВА
Устройство требует профессиональной установки. По вопросам установки можно обратиться в любой сертифицированный установочный центр компании "E R N E S T".
Производитель не несет ответственности в случае некачественно произведенных работ по установки Устройства.
Место установки Устройства необходимо выбирать с учетом хорошего приема сигнала встроенной антенной GPS-ГЛОНАСС.
Категорически не рекомендуется устанавливать Устройство за металлическими частями кузова или салона автомобиля. Устройство устанавливается за пластмассовыми деталями салона, с хорошим доступом к спутниковому сигналу.
Обязательно расположить устройство горизонтально, наклейкой "TOP" вверх.
При установке Устройства коричневый провод "-" подключается первым, затем остальные провода в любой последовательности.
Зуммер необходимо устанавливать скрытно и в другое место, относительно места установки Устройства, но при этом таким образом, чтобы сигнал при его включении был слышен. Зуммер уже подключен к Устройству и в дополнительных подключениях не нуждается.
Схема подключения представлена ниже.
5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон напряжения | 9–15 В |
Рабочая температура | -30°C – +85°C |
Потребляемый ток (во включенном состоянии) | 30 мА |
Потребляемый ток (в выключенном состоянии) | 30 мА |
Тип выхода | Релейные выходы без защиты предохранителями (NC) |
Максимальный коммутационный ток в цепи блокировки | 15 А |
Предохранитель системы | На плате, (3 A) |
