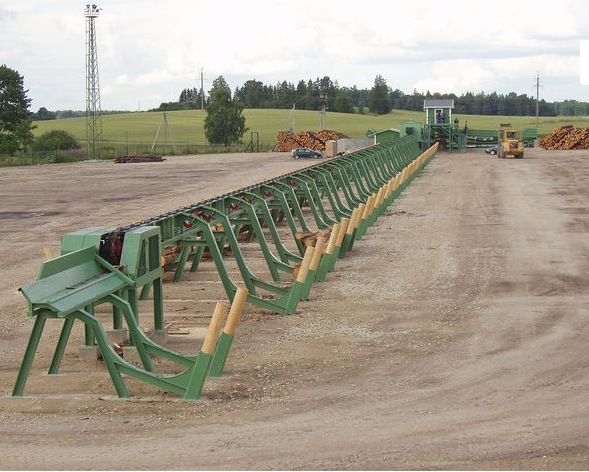

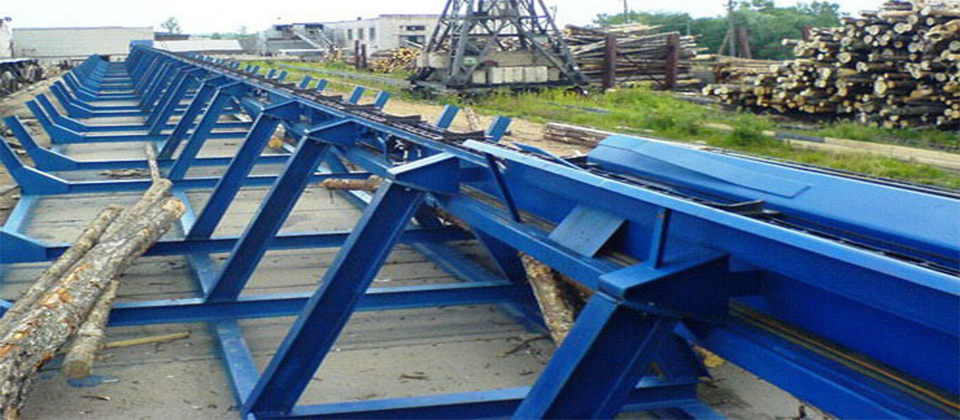

Линия сортировки бревен
Линия приемки и сортировки лесоматериалов
Лесопильное производство сегодня трудно себе представить без линии сортировки бревен. Эти линии являются первым и очень важным звеном технологического цикла лесопиления.
Основные функции линии сортировки:
- приемка круглых лесоматериалов подготовка сырья для распиловки подача бревен в цех

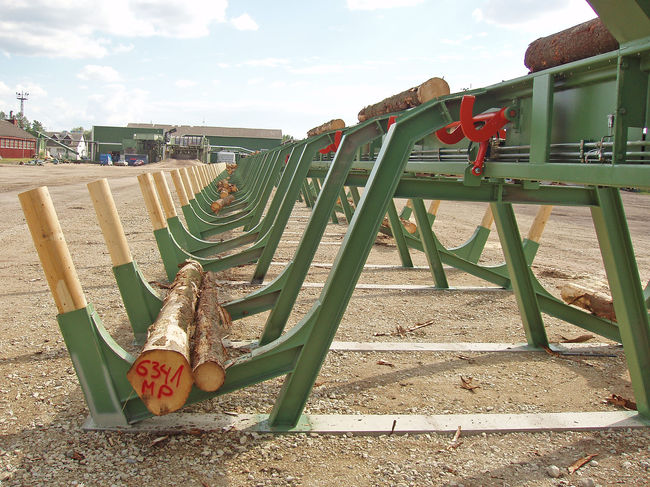

В зависимости от назначения и дополнительных функций линии могут строиться в различных конфигурациях. Линии сортировки, производства имеют, как правило, модульную конструкцию для того, чтобы (в зависимости от диапазона диаметров пиловочника) потребитель мог создать линию с достаточным количеством сортировочных накопителей — карманов. А оно может быть довольно большим: например, при распиловке бревен диаметром от 100 до 400 мм необходимо иметь до 30 карманов. Для оснащения линий ООО «МирГрад» производит загрузочные площадки для бревен, разобщители бревен (гидравлические, цепные), бревнотаски, сканнеры для пиловочника 1D,2D и 3D, центрирующие устройства, подающие устройства, торцовоные станки (торцовка пиловочника), карманы на линии сортировки бревен, сортировочные линии пиловочника под заказ, сортировки бревен по диаметру, сортировки бревен по качеству, сортировки бревен по другим параметрам, транспортеры для удаления отходов, бункеры для отходов, разворот бревен для подачи вершиной вперед, запасные карманы, карманы для отбракованного пиловочника, другое (по запросу клиента).
НАЗНАЧЕНИЕ:
Предназначена для автоматической сортировки бревен по нескольким критериям (порода, длина, кривизна, диаметр, и т. п.) и распределением их в индивидуальные накопительные карманы.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется в лесопильных производствах и на средней и высокой мощности с производительностью в смену 100м3 по круглому лесу и более для увеличения полезного выхода готовой продукции, учета и контроля качества сырья
СОСТАВ ЛИНИИ:

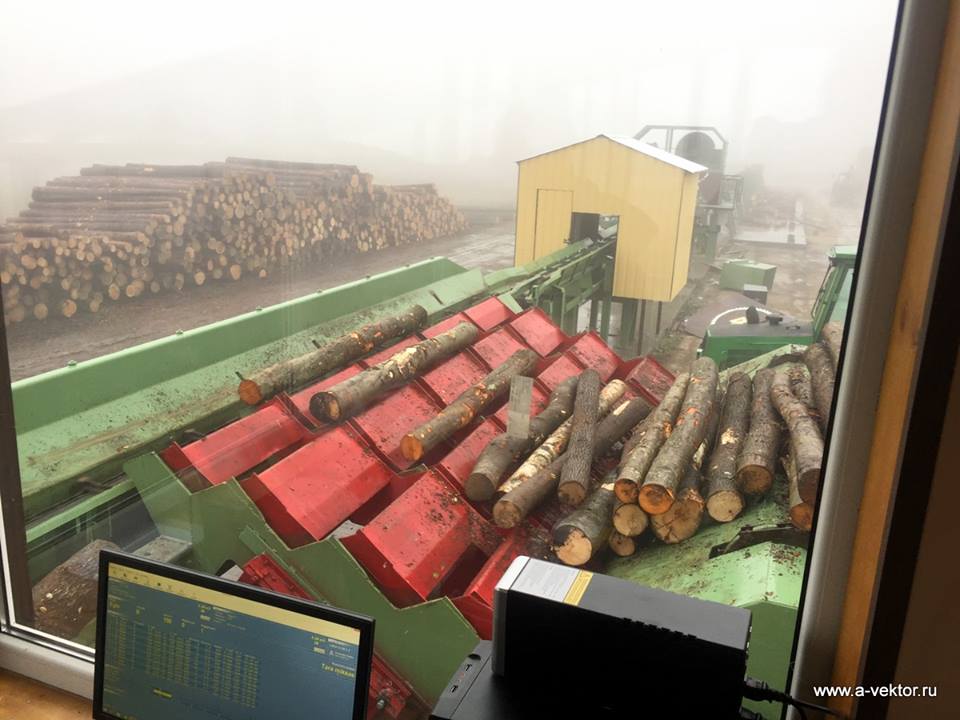

Накопительный подвижный стол для круглого леса; Разобщитель - устройство поштучной выдачи бревен с накопительного стола; Продольный транспортер для бревен со сбрасывателями; Металлоискатель; Измерительный модуль для бревен; Накопительные карманы; Кабина оператора; Пульт управления; Шкаф управления;ДОПОЛНИТЕЛЬНО в линии сортировки можно интегрировать:
Окорку бревен; Раскряжевку бревен.КРИТЕРИИ ВЫБОРА:
Для того, чтобы правильно подобрать линию сортировки, необходимо сделать комплексный анализ критериев по которым сортировка должна осуществляться:
- Диметра бревен (мин/макс) Шаг сортировки (0,5-2см) Длина бревен (мин/макс) Кривизна, Сортность, Желаемая производительность, м3/в смену/мес/год Объем загрузочного накопительного стола (эстакады) Температурный режим работы, Необходимость метал детектора, Возможность расположения карманов на 1или 2 стороны.
ОСОБЕННОСТИ КОСНТРУКЦИИ
Все сортировочные линии оснащаются системой автоматизации и сканирования, которая имеет богатейший опыт в данной области.
Для сортировочных линий предусмотрено 3 варианты систем измерения:
1D 2D 3D
ПРЕИМУЩЕСТВА измерителей бревен:
- высокая надежность и долгий срок службы оперативная и грамотная техническая поддержка, высокая точность измерений, база данных MS SQL SERVER. (интеграция с системами бухгалтерского учета, например 1С) соответствие Российским стандартам на измерение объемов круглых лесоматериалов. развитая система отчетов о работе линии, доступ к отчетам через интернет и по локальной сети.
ПРИНЦИП ИЗМЕРЕНИЯ:

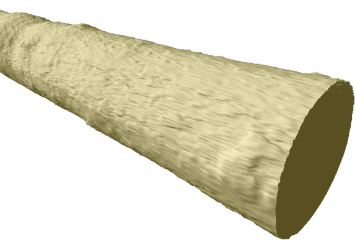

Основа высокой точности измерений – это множество измерений по всей длине бревна при его прохождении сквозь измерительный створ (например при 3D сканировании профиль строится по сотням тысяч точек). Дальнейшая многопроходная обработка профиля по специальным алгоритмам производит анализ информации и отсев мешающих факторов: кора на бревне может быть повреждена, сучки, сколы и т. п. Диаметр в верхнем и нижнем торце определяется с небольшим отступом (значение задается в параметрах пользователем).

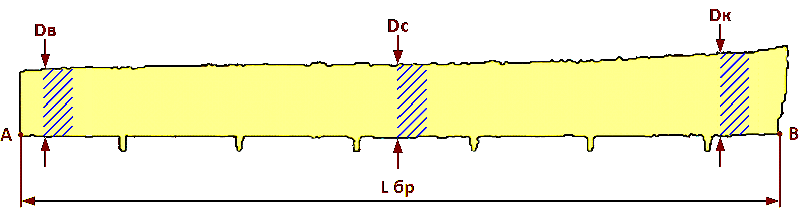

Правильное определение длины также производятся по специальному алгоритму - на профиле бревна находятся точки, в которых граница профиля делает резкий скачок (точки А и Б на рисунке ниже). Длина бревна по определению – это наименьшее расстояние между торцами, что соответствует расстоянию между точками А и Б.
Определение объема бревна, благодаря большому количеству полученных значений можно рассчитать практически любым способом, рекомендуемым российскими и зарубежными стандартами (по таблицам ГОСТ 2708-75, методом вершинного диаметра, методом срединного диаметра («Huber»), методом концевых сечений и др.). Вычисление объемов по различным стандартам и методам, накопление баз данных, генерация отчетных документов возлагается на программное обеспечение верхнего уровня, которое устанавливается на обычные персональные компьютеры или специализированные контроллеры управления технологическим процессом.
Линия сортировки
№ | Наименование | Кол-во | Стоимость. рублей с НДС |
1 | Бревнотаска | шт. | |
3 | Модуль 6,8 метра гидравлические сбрасыватели на 1 сторону (две стороны по заказу) | шт. | |
4 | Модули без сбрасывателей приемный и измерительный | 2 шт. | |
5 | Шкаф управления | 1 шт. | |
6 | Гидростанция | 1 шт. | |
7 | Разборщиитель бревен механический с приводным столом с единовременной загрузкой объемом до 40 м3. | 1 шт. | |
8 | Система измерения «3D» Автоматика-Вектор | 1 шт. | |
9 | Шефмонтаж линии с выездом специалистов к месту установки | ||
10 | Электрокабель по месту и необходимой длине | 0 шт. | Поставляется заказчиком |
11 | Измерительная изба | 0 шт. | Поставляется заказчиком |
Итого с учетом шеф-монтажа: |
CРОК ИЗГОТОВЛЕНИЯ – не более 90 рабочих дней.
УСЛОВИЯ ОПЛАТЫ:
70% - предоплата,
25% - в течение 3-х рабочих дней с момента уведомления о готовности оборудования на заводе-изготовителе
5% - в течение 3-х рабочих дней с момента подписания акта проведения шеф-монтажных работ.

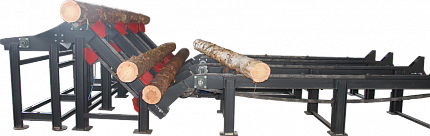

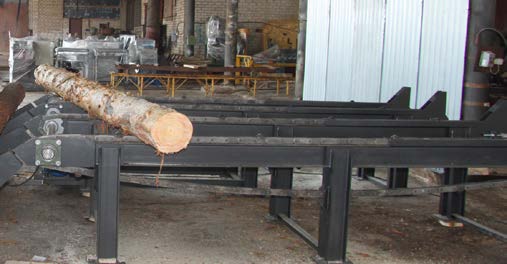

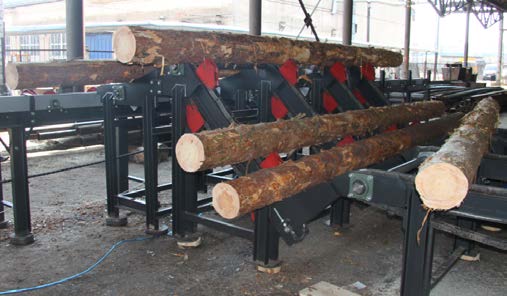

Эстакада для подачи бревен
НАЗНАЧЕНИЕ:
Данная эстакада используется для подачи бревен на подающий стол бревнопильного станка.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется в лесопильных производствах средней и высокой производительности с любыми типами бревнопильных станков для автоматизации процесса подачи.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| Накопительный стол и разобщитель бревен изготовлены из толстого швеллера, позволяет накапливать большой объем круглого леса. |
| Разобщитель пачек бревен с системой поштучной подачи позволяет осуществлять поштучную подачу бревен на конический рольганг. |
| Мощные подающие цепи обеспечивают надежную и бесперебойную подачу бревен. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габариты: |
|
Длина бревен: | 6500 |
*Возможно индивидуальное исполнение
СТОИМОСТЬ
Наименование | Длина (м.) | Грузопод-ть, (тонн) | Цена (руб.) |
Эстакада для бревен в комплекте: поперечный тр-р для бревен L-4м., разобщитель бревен, устройство поштучной выдачи бревен. | 7,2 | 20 | |
Эстакада для бревен в комплекте: поперечный тр-р для бревен L-6м., разобщитель бревен, устройство поштучной выдачи бревен. | 10,35 | 30 | |
Эстакада для бревен в комплекте: поперечный тр-р для бревен L-10м., разобщитель бревен, устройство поштучной выдачи бревен. | 13,5 | 40 | |
Разобщитель бревен (горка). | |||
Устройство поштучной выдачи бревен |
УСЛОВИЯ ОПЛАТЫ:
70% - предоплата,
30% - в течение 3-х рабочих дней с момента уведомления о готовности оборудования на заводе-изготовителе
Дополнительно можем предложить:
- инструмент,
- заточное оборудование,
- аспирацию,
- доставку,
- шеф-монтаж.

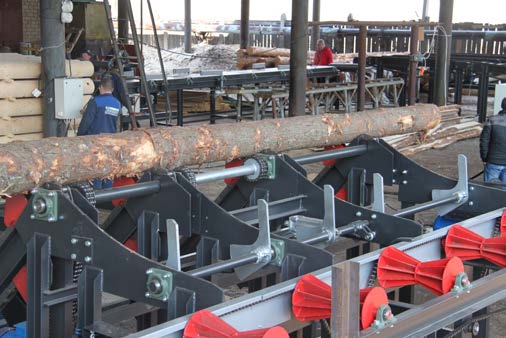

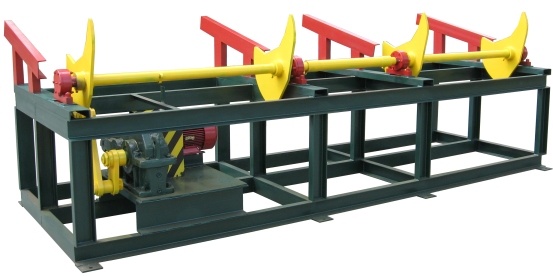

Механизм поштучной выдачи бревен ПБ-55
Характеристики:
- Длина, м4,5 Ширина, м1,5 Высота, м1,5 Мощность, кВт7,5 Скорость подачи, сек/шт 4-10 Высота приемная / Высота выдачи, мм1400 / 1300 Масса, кг1900
Описание
Обеспечивает прием, минимальное накопление (3-4 шт.) бревен, плавную поштучную выдачу бревен на впередирамные тележки пилорам или подающие механизмы круглопильных и ленточнопилных станков, или любые другие механизмы в системе переработки древесины:
Механизмы без проблем встраиваются в уже имеющееся лесопильное производство;
Применяют в производственных линиях, для аккуратной поштучной выдачи пильного материала. Механизм поштучной выдачи бревен имеет достаточно широкое распространение. Используют как буферный станок между загрузочным поперечным и продольным цепным конвейерами. Также применяют для поштучной подачи бревен с накопительного стола загрузочного устройства на сбрасыватель или на рабочий стол бревнопильного станка. Конструкция состоит из сварной закрытой рамы и четырех прямых направляющих, закрепленных на механизированном приводе вала. Вал свободно вращается на подшипниках, передавая бревно на накопительные склизы. В целом на предприятие значительно повысится эффективность труда за единицу времени. Установка будет особенно полезна на небольших производствах, где количество персонала ограничено.
Особенности
- Сокращает часть малопродуктивного ручного труда; Быстрое внедрение станка в готовую производственную линию; Упрощает работу, связанную с перемещением бревен; Повышает термин службы оборудования, на которое осуществляется выдача, благодаря поштучной, безударной выдаче бревен;

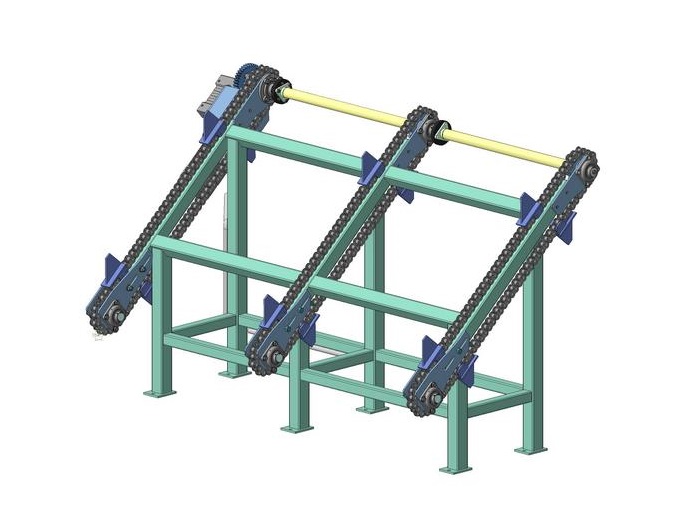

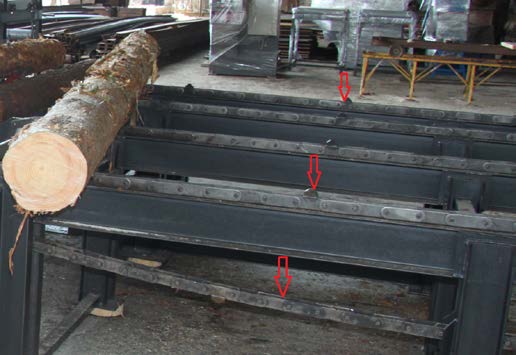

Разобщитель бревен цепной РЦ-6
Длина, м | Ширина, м | Высота, м | Мощность, кВт | Максимальная грузоподъёмность, кг | Длина перемещаемых материалов, м | Диаметр перемещаемых материалов, м |
1,5 | 1,65 | 1,8 | 7,5 | 3000 | от 2 до 6 | до 0,55 |
