Тема №3. Равновесие устойчивость управляемость СЛА. Управление дельтапланом.

Понятие устойчивости и управляемости. Известно три вида равновесия тел: устойчивое, неустойчивое и безразличное. Примером видов равновесия может служить поведение шарика на поверхностях различной формы. Очевидно, что дельтаплан в области эксплуатационных режимов полета должен обладать устойчивым равновесием или устойчивостью. В противном случае дельтапланерист вынужден будет постоянно «бороться» с аппаратом за сохранение необходимого режима полета.

Устойчивым является такой дельтаплан, который возвращается к исходному режиму полета после прекращения действия случайного возмущения, вызвавшего изменение режима полета.

Т. е. устойчивость – это способность дельтаплана возвращаться к исходному режиму полета после прекращения действия случайного возмущения или сохранять заданный режим полета.

Под управляемостью понимают способность дельтаплана соответствующим образом реагировать изменением режимов и траектории полета на перемещение пилота относительно рулевой трапеции.

Виды устойчивости. Существует три вида устойчивости – продольная, поперечная и путевая.

Продольная устойчивость – способность дельтаплана возвращаться к заданной скорости полета и углу атаки после прекращения действия возмущающих сил (например, вертикальных порывов ветра).

Основными критериями продольной устойчивости являются:

- способность дельтаплана летать с «брошенной» ручкой рулевой трапеции (т. е. при отсутствии усилия на ручку);

НЕ нашли? Не то? Что вы ищете?

- при изменении скорости полета должно возникать усилие на ручке управления, препятствующее этому из­менению скорости;

- способность дельтаплана сохранять и возвращаться к определенной скорости, равной скорости полета с «бро­шенной» ручкой.

Поперечная устойчивость – способность дельтаплана устранять возникающий в полете крен или сохранять полет с за­данным углом крена.

Путевая (флюгерная) устойчивость – способность дельтаплана сохранять направление полета, т. е. способность са­мостоятельно противодействовать появлению угла скольжения.

Дельтаплан считается устойчивым в поперечном и путевом отношении, если:

- в прямолинейном полете во всем диапазоне скоро­стей отсутствуют тенденции крыла к крену и рысканью;

- при колебании по крену после фиксирования руле­вой трапеции в нейтральном положении колебания плав­но исчезают;

- при выводе дельтаплана из разворота перемещения пилота и нагрузки на рулевой трапеции незначительны.

Связанная система координат. Сопоставляя понятия устойчивости и управляемости аппарата, можно сделать вывод, что они в некоторой степени противоположны. Устойчивость есть способность сохранять заданный режим полета, а управляемость - изменять его. Вместе с тем между этими характеристи­ками существует тесная связь. Она заключается в том, что с повышением устойчивости дельтаплана увеличи­ваются управляющие перемещения пилота и нагрузки на рулевой трапеции. В то же время управлять дельтапланом, когда перемещения пилота и нагрузки на руле­вой трапеции малы, тоже трудно. Такое управление требует от пилота большого внимания, точного и плавно­го управления. Оптимальное сочетание устойчивости и управляемости дельтаплана позволяет более полно использовать его летные данные, а также повысить безопасность в различных условиях полета.

Для рассмотрения вопросов устойчивости и управ­ляемости применяют связанную систему координат (см. рис).

Допустим, начало системы координат находится в центре тяжести, продольная ось Х направлена параллельно корневой хорде крыла, поперечная ось Z направлена вдоль размаха крыла и перпендикулярна к оси X, путе­вая ось У перпендикулярна к первым двум осям. Устойчивость и управляемость дельтаплана относи­тельно оси 0Z называется продольной, относительно оси ОУ— путевой, относительно оси ОХ— поперечной. Поперечная и путевая устойчивость и управляемость тесно связаны между собой (так как изменение одной из них приводит к изменению другой), поэтому часто принято рассматривать их совместно и говорить о боковой устой­чивости и управляемости.

Силы, действующие на летательный аппарат. Центр давления, точка приложения аэродинамических сил. Центр масс. Центр тяжести летательного аппарата.

Силы принято раскладывать по осям, а действие моментов рассматривать вокруг этих осей. Правая прямоугольная система координат — это три оси, начало которых находится в центре масс аппарата. Положительное направление оси X будет направлено по вектору скорости полета, оси Y перпендикулярно к оси X вверх, а ось Z направлена перпендикулярно к плоскости, в которой находятся оси X и Y вдоль правого крыла.

Согласно третьему закону Ньютона сила воздействия крыла на воздух равна силе воздействия воздушного потока на крыло. Эта сила получила название полной аэродинамической силы R крыла. Так вот, в полете на дельтаплан действуют, в общем случае, только две силы: аэродинамическая сила R и сила тяжести G. Первая приложена в центре давления, а вторая — в центре массы аппарата.

Что такое центр давления? Возвращаясь к предыдущей лекции, вспомним, что если обтекание крыла имеет симметричный характер, то направление силы R совпадает с направлением невозмущенного потока. Но на практике при несимметричном обтекании направление силы R не совпадает с направлением невозмущенного потока. Точка пересечения линии действия силы R с хордой называется центром давления (ЦД). Центр масс на практике совпадает с центром тяжести и является точкой, относительно которой суммарный момент сил тяжести, действующих на систему, равен нулю.

Центр давления и центр масс (тяжести) на практике не совпадают. Но, как известно из механики, для любого установившегося движения необходимо равновесие сил. Такое равновесие удобно рассмотреть, сведя все силы в одну точку.

Теперь разложим каждую из этих сил на две силы, направленные по траектории планирования и перпендикулярно к ней. Разложим силу R на подъемную силу Y, направленную перпендикулярно к пути, и силу лобового сопротивления X, направленную в противоположную сторону пути движения аппарата. Поэтому если быть математически точным, то ее надо писать со знаком «—». Слагаемые силы G — силы Gx и Gy — равны по величине и противоположны по направлению силам X и У. Надо помнить, что хотя сила Y и называется подъемной силой, но она не уравновешивает весь вес, а только одну его составляющую. Сила X уравновешивает ту составляющую силу веса, которая иногда называется маршевой силой и направлена по вектору скорости поступательного движения дельтаплана или другого планера. Таким образом, движущей силой является составляющая веса Gx, возникающая вследствие движения по траектории, наклоненной к горизонту. Сила Z появляется только при криволинейном движении в горизонтальной плоскости.

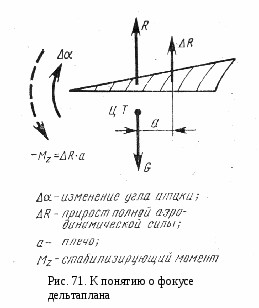

Крыло обладает важным свойством, заключающимся в том, что при изменении угла атаки происходит такое перераспределение аэродинамической нагрузки, что равнодействующая появившегося ее прироста проходит через одну и ту же точку. Эта точка называется аэродинамическим фокусом летательного аппарата.

Фокус крыла – точка относительно которой дельтаплан сбалансирован по моментам, т. е точка приложения всех аэродинамических сил.

Равновесие системы сил. Продольная, поперечная и путевая устойчивость.

Теперь вернемся к практике. Как уже сказано выше, центр давления и центр масс (тяжести) дельтаплана не совпадают. Если фокус, точка приложения всех аэродинамических сил, находится за центром тяжести, то при случайном изменении угла атаки появляется стабилизирующий момент, возвращающий дельтаплан на заданный угол атаки, т. е. дельтаплан обладает продольной устойчивостью.

Если фокус находится впереди центра тяжести, то появляется дестабилизирующий момент и дельтаплан на заданный угол не возвращается, т. е. про­дольно неустойчив. Следовательно, условием продольной устойчивости является положение центра тяжести впереди фокуса дельтаплана.

Рассмотрим устойчивость дельтаплана в области эксплуатационных углов атаки. Определим силы и моменты, действующие на дельтаплан в продольном направлении. Назовем моменты, под­нимающие нос дельтаплана, кабрирующими, а моменты, вызывающие опускание носа, пикирующими.

В прямолинейном установившемся полете на дель­таплан действует полная аэродинамическая сила R, приложенная в центре давления (ЦД), и сила тяжести, приложенная в центре тяжести (ЦТ). Способность сохранять равновесие в полете проявляется следующим образом. Пусть, например, при полете в неспокойной атмосфере вследствие порыва ветра дель­таплан был выведен из равновесия (увеличился угол атаки) (см. рис.).
При увеличении угла атаки на концевых частях ку­пола появляется положительное приращение аэродина­мической

силы ДR. Возникает пикирующий момент, равный ДRа, кото­рый возвращает дельтаплан на исходный угол атаки. Аналогично проявляется продольная устойчивость и при уменьшении угла атаки.

Поперечная устойчивость. Под поперечной устойчи­востью понимается способность дельтаплана устранять возникающий в полете крен или сохранять полет с за­данным углом крена.

Допустим, дельтаплан накренился на угол г, при этом полная аэродинамическая сила отклонится от вер­тикали на тот же угол. При сложении с силой тяжести G она даст равнодействующую силу F (рис. 75).

Под действием силы F, которая в начальный момент никакой другой силой не уравновешена, дельтаплан бу­дет скользить на крыло в сторону крена.

В горизонтальном прямолинейном полете дельтаплан не имеет скольжения, угол скольжения в = 0 (угол меж­ду направлением набегающего потока и осью ОХ). При крене (в ≠ 0) дельтаплан обдувается косым потоком воздуха, опущенное крыло получает большую подъем­ную силу (Улев > Управ), так как составляющая ско­рости потока, направленная перпендикулярно к перед­ней кромке (Vпл), у левого крыла больше, чем у пра­вого (рис. 76). Возникает восстанавливающий момент Мх (рис. 77), устраняющий крен.

Основное влияние на поперечную устойчивость ока­зывают угол при вершине и V-образность крыла.

Уменьшение угла при вершине каркаса улучшает поперечную устойчивость дельтаплана, так как с умень­шением угла увеличивается (при косом обдуве) разни­ца составляющих скоростей потока, направленных пер­пендикулярно к передним кромкам левого и правого крыла (см. pиc. 76).

Положительная V-образность крыла также улучша­ет поперечную устойчивость дельтаплана (см. рис. 77). Это объясняется тем, что в случае крена аппарат обду­вается косым потоком воздуха, который подходит к опу­щенному и поднятому крыльям под разными углами (боп > бпод), поэтому подъемная сила опущенного кры­ла больше, чем поднятого. Возникает восстанавливаю­щий момент Мх, устраняющий крен. Чем больше поло­жительная V-образность, тем больше восстанавливаю­щий момент Мх и тем лучше поперечная устойчивость.

При полете на больших углах атаки поперечная устойчивость дельтаплана ухудшается, что объясняется увеличением интенсивности и расширением области сры­ва потока, особенно на концевых частях стреловидного крыла. Поперечная устойчивость дельтаплана на боль­ших углах атаки может быть повышена увеличением от­рицательной геометрической крутки, так как углы атаки концевых частей крыла меньше, чем в других сечениях, то срыв потока раньше происходит в центральной части крыла. Образование кренящего момента M=R*L при управляющем воздействии пилота показано на рис. 78.

Путевая устойчивость. Под путевой  (флюгерной) устойчивостью понимают способность дельтаплана са­мостоятельно противодействовать появлению угла скольжения.

Если на дельтаплан в полете подействовал некоторый момент М (рис. 79), развернувший аппарат на угол в, то появляется скольжение в ≠ 0, при котором возникает боковая сила Р (рис. 80), приложенная в основном к задней части крыла дельтаплана.

Действительно, набегающий поток, встречаясь с кры­лом дельтаплана, оказывает наибольшее давление на хвостовую часть, где боковая поверхность наибольшая (рис. 81). Сила Р дает восстанавливающий момент My = P*L' (см. рис. 80), разворачивающий аппарат «но­сом на ветер». Кроме того, при косой обдувке подъемная сила правого наветренного крыла больше, чем левого, вследствие чего возникает кренящий момент Мх (рис. 82) и появляется левый крен, в результате кото­рого возникает горизонтальная сила F. Эта сила сов­местно с силой Р вызывает ускорение дельтаплана вле­во, вектор скорости дельтаплана поворачивается влево, устраняя скольжение. Таким образом, скольжение дель­таплана устраняется разворотом его на ветер силой Р и одновременно изменением направления движения. Дельтаплан летит без скольжения, развернувшись на некоторый угол влево.

Путевая устойчивость в основном зависит от боковой поверхности хвостовой части крыла дельтаплана. Дель­таплан с большей купольностью обладает лучшей путе­вой устойчивостью; на дельтапланах с малой купольно­стью применяются дополнительные поверхности в хво­стовой части в виде килевого кармана или небольшого киля.

Особенности конструкции крыла дельтаплана обеспечивающие устойчивое равновесие летательного аппарата.

Продольная устойчивость по углу атаки повышается вследствие следующих факторов:

1. увеличения стреловидности крыла (уменьшения угла при вершине каркаса) при наличии отрицательной гео­метрической крутки;

2. увеличения отрицательной геометрической крутки при наличии стреловидности;

3. увеличения удлинения стреловидного крыла;

4. уменьшения сужения стреловидного крыла;

5. увеличения S-образности килевого кармана.

1). Продольное управление дельтапланом производится перемещением веса пилота, а значит, и общего центра тяжести, вперед или назад. Пусть, например, пилот по­желал увеличить угол атаки и переместил свое тело на­зад. Центр тяжести сместился назад, силы G и R создали кабрирующий момент, и дельтаплан начал увеличивать угол атаки б. Это увеличение угла атаки сопровождается, как было указано выше, появлением приращения аэродинамической силы ДR, которая соз­дает момент M = ДRa. Когда кабрирующий момент уравновесится моментом М, дельтаплан прекратит даль­нейшее увеличение угла атаки и полетит на новом уста­новившемся режиме. При этом на ручке рулевой трапе­ции будет ощущаться определенная нагрузка. Анало­гично при перемещении пилота вперед происходит пе­ревод дельтаплана на меньшие углы атаки (на режим большой скорости). Очевидно, что чем меньше угол при вершине каркаса (т. е. большое плечо а) и чем больше площадь кон­цевых частей купола дельтаплана, тем больше момент Да и тем эффективнее его действие, направленное на обеспечение устойчивости.

2). Увеличение геометрической крутки (геометрическая крутка – это изменение установочных углов профилей таким образом, что профили в концевой части крыла обтекаются под меньшим углом атаки, чем в корневой части, т. е угловое отклонение местных хорд крыла от его базовой плоскости) также способст­вует улучшению устойчивости по углу атаки. Рассмотрим положение ЦД крыла дельтаплана на малых углах атаки. На малых углах атаки давление по профилю перераспределяется таким образом, что ЦД может смещаться назад, что приводит к появлению пи­кирующего момента, т. е. происходит затягивание в пи­кирование. Смещение ЦД назад на малых б свойственно для обычных (неустойчивых) профилей. Отрицательная геометрическая крутка (передняя точка хорды лежит ниже задней) препятствует этому явлению (но не всегда в полной мере). Каким образом это происходит:

1. Отрицательная геометрическая крутка = законцовки крыла, которые находятся далеко сзади геометрического центра обшивки, установлены под заметно меньшими углами, чем корневые сечения того же крыла, очень далеко от а кр.

2. соответственно, при одном и том же положении всего крыла, на "лопухах" создается заметно меньшая подъемная сила, чем в корне.

3. В корневых сечениях углы атаки профилей близки к критическим, еще большее их увеличение почти не приводит к увеличению подъемной силы, в отличие от концевых сечений.

4. При увеличении общего угла атаки всего крыла, подъемная сила в корне почти не увеличивается, а на лопухах - увеличивается заметно - ЦД сильно смещается назад и возникает стабилизирующий момент на уменьшения угла атаки всего крыла.

3). Теперь чуть-чуть отвлечемся и посмотрим на типовое крыло в плане:

Сечение крыла в плоскости симметрии называется корневым профилем, а его хорда – корневой b кр. На концах крыла соответственно концевой профиль и концевая хорда b кц. Расстояние от одного концевого профиля до другого называется размахом крыла l. Хорда профиля крыла может быть разная вдоль его размаха. Отношение корневой хорды к концевой называется сужением крыла n. Отношение площади крыла к его размаху называют средней геометрической хордой b ср, а отношение размаха крыла к bср – удлинением крыла L. Если по ходу полета концы крыла отклонены относительно корневого сечения, говорят о стреловидности крыла. Стреловидность крыла — угол отклонения крыла от нормали к оси симметрии дельтаплана, в проекции на базовую плоскость дельтаплана. Если концы крыла отклонены относительно корневого сечения назад, - говорят о положительной стреловидности, если вперед – об отрицательной. Если крыло в плане образовано прямыми передней и задней кромками, то стреловидность не меняется вдоль размаха. Если же это не так, то стреловидность может изменять свое значение и даже знак.

У крыльев с большим сужением и сильной стреловидностью срыв потока всегда начинается с концов крыла, при этом находящиеся там элероны перестают эффективно действовать, затрудняя выход дельтаплана из сваливания. Увеличение удлинения крыла уменьшает площадь областей крыла, «работающих» на создание вихрей. Наверное, вы замечали, что все птицы-парители имеют крылья с весьма значительным удлинением.

4). Подъемная сила крыла прямо зависит от величины эффективной площади тела, соответственно уменьшение сужения крыла приводит к увеличению площади лопухов и увеличению ДR (далее смотреть первую ситуацию).

5). Как уже было сказано выше, чем меньше угол при вершине каркаса (т. е. большое плечо а) и чем больше площадь кон­цевых частей купола дельтаплана, тем больше момент Да и тем эффективнее его действие, направленное на обеспечение устойчивости. Поэтому для обеспечения устойчивости дельтаплана по углу атаки (в диапазоне эксплуатационных углов атаки) применя­ют устойчивые профили, т. е. такие, у которых ЦД при уменьшении угла атаки не смещается назад. Таким свой­ством, например, обладают S-образные профили. S-образные профили применяются в корневой части крыла дельтаплана, так как на малых углах атаки для крыла с отрицательной геометрической круткой основное сило­вое аэродинамическое воздействие приходится на цен­тральную часть крыла.

Раскачка по крену и по курсу. Теперь перейдем к поперечной и боковой устойчивости дельтаплана, а точнее – к их совокупности, боковой устойчивости. Боковая устойчивость - это совокупность поперечной и путевой устойчивости. Нормальная боковая устойчи­вость обеспечивается определенным соотношением меж­ду поперечной и путевой устойчивостью. Слишком ма­лая поперечная устойчивость приводит к спиральной неустойчивости, т. е. дельтаплан при накренении стре­мится войти в более глубокую спираль. Это также мо­жет произойти на малых углах атаки. На больших углах атаки из-за уменьшения путевой устойчивости может возникнуть раскачка, т. е. колебательная неустойчи­вость. Механизм этого явления следующий: при случай­ном нарушении бокового равновесия устранение крена происходит быстрее, чем устранение скольжения. Пока устранится скольжение, дельтаплан успевает создать об­ратный крен, который начинает быстро устраняться. Такой дельтаплан имеет стремление к раскачиванию с крыла на крыло. Для обеспечения хорошей боковой устойчивости дель­таплана необходимо варьировать следующими парамет­рами:

- углом при вершине каркаса;

- углом поперечного V;

- величиной и геометрией килевого кармана.
