Блок ДХО-1 предназна­чен для управления дневными ходовыми огнями для автомо­билей с механической коробкой передач. Было изготовлено и установлено более 10 таких блоков управления.

Логика работы устройства. Устройство включит ДХО в том случае если:

1. будет заведен ДВС;

2. выключен свет с габаритами;

То есть полностью соответствует требованиям к ра­боте ДХО.

При включении в темное время суток габаритов и ближнего света блок отключает ДХО.

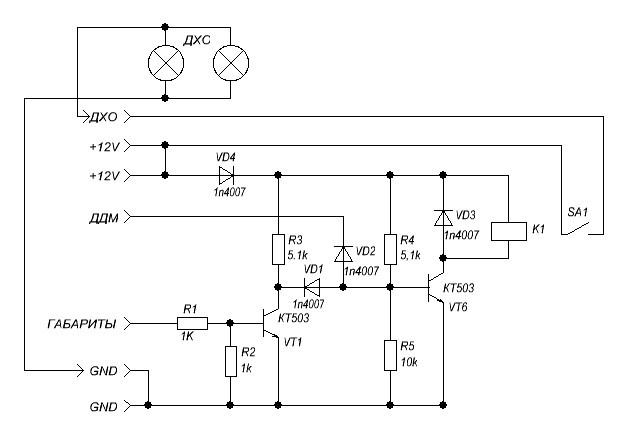

Устройство подключается:

1. ДДМ – датчику давления масла (или «ручнику»);

2. +12 Вольт с генератора или замка зажигания (то есть туда где появляется 12 Вольт при заведенным автомобиле);

3. Габариты – к плюсовому контакту габаритов в любом месте автомобиля;

4. GND – корпус автомобиля;

5. ДХО – галогенные или светодиодные (для светодиодных ДХО есть немного измененная схема).

Настройка устройства заключается в проверке алгоритма работы путем подачи имитационных сигналов на входа устройства. Реле должно выключатся при подачи +12 вольт на вход «габариты». Реле выключится если замкнуть вход ДДМ на землю.
