Тройники круглые из оцинкованной стали
Производство круглых тройников из оцинкованной стали
Производим круглые тройники из оцинкованной стали. Тройник представляет собой прямой участок трубы с врезкой, расположенной по центру. Врезка может быть как круглого сечения, так и прямоугольного. Диаметр прямого участка имеет стандартные для воздуховодов значения и может быть от 100мм до 1250мм. Стандартно тройники производятся тройники с врезкой под 90 или 45 градусов. Однако при необходимости угол может быть любым. Высота врезки и длина тройника также имеют стандартные значения. При необходимости соотношение диаметров, высоты врезки и длины тройника может быть любым, с учетом технологических ограничений.
Выпускаются тройники четырех типов.
Тройник круглый | ||
Тип | Чертеж тройника | Параметры по умолчанию |
Тип 1 |
| H = 60 мм L = d + 120 мм V = 90 град |

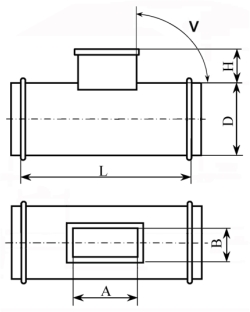

Тип 2 |
| H = 100 мм L = A + 120 мм V = 90 град |
Тип 3 |
| H = 60 мм L = d + 120 мм M = N = 0 мм V = 90 град |
Тип 4 |
| H = 100 мм L = A + 120 мм M = N = 0 мм V = 90 град |
Тройник круглого сечения применяется для создания ответвления (разводки) сети воздуховодов. Ответвление может быть как по горизонтали, так и по вертикали, в зависимости от положения тройника.
Типы соединения для тройников:
- на ниппелях; на резиновом уплотнителе; на фланцах.
Для заказа тройника необходимо указать следующие параметры: диаметр прямой части (D), диаметр врезки (d). Если требуется нестандартная длина тройника, высота врезки и угол наклона - указать значение длины (L), высоты (H), угла наклона (V).
