«Инструкция по монтажу оконных блоков ТермоЛоджик»

«Инструкция по монтажу оконных блоков ТермоЛоджик».

ВНИМАНИЕ! Данная инструкция носит рекомендательный и общий характер. Компания Новолит рекомендует руководствоваться требованиями ГОСТов регламентирующих технологию монтажа оконных блоков. Данные  инструкции Вы  можете  увидеть на  сайте www. novolit. ru, подробная  консультация у менеджеров компании  по , 213-95-17.

Уважаемый клиент! Вы приобрели пластиковые окна, изготовленные на заводе «Новолит». Для того чтобы приобретенные вами изделия служили Вам надежно и долго необходимо выполнить требования, указанные в «Инструкции для потребителя по монтажу оконных блоков».

Содержание:

Ваше окно (технические характеристики, гарантии). Основные термины. Технические  требования  по хранению и транспортировке окна. Технические  требования  по монтажу окна.

В народе бытует мнение,  что монтаж окна, это  очень сложный процесс,  и он  под силу только профессионалам. На сегодня  многие компании, реализующие продукцию на строительном, мебельном и др. рынках активно продвигают  свои продукты, предлагая установку и сборку, как дополнительную услугу.  Клиент  вполне может  определиться сам, выбирая качественный продукт, заказать ему дополнительные  услуги по  установке у компании производителя, у другой компании,  возможно услугами которой  он  уже  пользовался  ранее или, не переплачивая, сделать все  своими руками.

Сегодня компания «Новолит», являясь лидером по  производству  и сбыту  ПВХ  продукции, следую  тенденциям  рынка и учитывая  потребительские предпочтения предлагает Вашему вниманию  уникальную возможность:

-  не переплачивая за дополнительные  услуги по монтажу, приобрести  качественное пластиковое окно по уникальной цене.

- в течение одного  дня получить окно (окна), которое  подходит  именно для  Вашего  помещения.

- самостоятельно определиться  с выбором специалистов, которые предоставят Вам  качественную услугу  монтажа, или  произвести монтаж самостоятельно.

Мы сделали  все,  чтобы  Вы несмотря  на  непростые времена Вы имели  возможность защитить  свои семьи  от  холода и сквозняков,  с помощью  действительно качественного  продукта, который Вам прослужит долгие  годы.

ТермоЛоджик®Оптима - современные оконные системы

Компания "Новолит" представляет новое поколение окон - ТермоЛоджик® Оптима. Это продукт, разработанный специально для резко континентального климата. Есть четыре секрета, позволяющие называть ТермоЛоджик® Оптима интеллектуальными оконными системами.

Во-первых, у окон ТермоЛоджик®Оптима 4 камеры в профильной системе. Производство окон ведется на основе профильной системы Gealan S8000 (Германия). Количество камер - очень важный показатель качества продукта, обеспечивающий для окон Термолоджик Оптима оптимальные показатели по тепло - и звукоизоляции для Сибирского региона.

Во-вторых, ширина профиля в окнах ТермоЛоджик Оптима - 74 мм. Эти размеры в среднем превышают ширину профильных систем, представленных на территории Сибири. Ширина профиля также важна для теплозащиты и звукоизоляции, как, например, толщина стен дома.

В-третьих, ширина стеклопакета в окнах ТермоЛоджик®Оптима - не  уже 36 мм. Стеклопакет занимает большую часть площади окна и наиболее уязвим для холода и шумов. По результатам исследований, наиболее надежно обеспечивают тепло и звукоизоляцию двухкамерные стеклопакеты с шириной дистанционной  рамки не менее 12 мм.

Ваше окно

Варианты

1.Стандартное 2х створчатое окно серии ТермоЛоджик Оптима размером 1300х1400 мм, одна  часть глухая, вторая поворотно-откидная, ширина  стеклопакета 36 мм. Ваше окно укомплектовано  немецкой фурнитурой, ручкой.

2. Стандартное 3х створчатое окно серии ТермоЛоджик Оптима размером 2040х1400 мм, две части глухие, средняя створка поворотно-откидная, ширина  стеклопакета 36 мм. Ваше окно укомплектовано  немецкой фурнитурой, ручкой.

Оба  этих  изделия, самого  распространенного  размера, предназначены  для  монтажа в проемы панельных домов  г. Новосибирска серий:

Для 10 – 9 этажных зданий – серия «90», «97»

Для 5 этажных зданий – серии 1.464д, 1.468, 1.335.

Для того, чтобы  убедиться,  что  Ваше  окно  подходит для  Вашего проема, следуйте инструкции по  замеру.

Строение оконной системы ТермоЛоджик® Оптима Рис. 1

Детали окна:

Рама, неподвижная часть окна. Створка, открывающаяся часть окна. Стеклопакет, герметичная конструкция, состоящая из двух или трех листов стекла, соединенных между собой по контуру с помощью дистанционных рамок и герметиков, образующих замкнутые камеры, заполненные осушенным воздухом или инертным газом.
Пластиковый или ламинированный подоконник. Ручка оконная. Штапик.

Рис.1

Гарантии на оконные  конструкции Термолоджик Оптима

Герметичность стеклопакетов (отсутствие внутрипакетного запотевания). – 12 лет Разрушение (появление трещин) стеклопакета не является гарантийным случаем. Цветоустойчивость ПВХ – 10 лет. Эластичность уплотнителей при условии выполнения рекомендаций по уходу и техническому обслуживанию – 1 год.

Основные термины:

Технические  требования  по хранению и транспортировке окна.

Складирование изделий, их составных частей необходимо производить следующим образом:

1.рамы, стеклопакеты, створки, двери – пакетами не более 3-5 однотипных, близких по габаритам в каждом, установкой под углом 10-150 к вертикальной поверхности, при этом нижняя грань устанавливается на мягкие подкладки (дерево, пвх и т. п.);

2. штапики, отдельные пвх-профили, металлические сливы необходимо укладывать на мягкие подкладки горизонтально, или составлять к вертикальной поверхности группами однотипных изделий под углом, исключающим падение;

3.транспортировку стеклопакетов площадью более 1м2 необходимо осуществлять вдвоем  с тем, чтобы обеспечить безопасность при транспортировке. Вес одного квадратного метра стеклопакета составляет 30-35 кг;

4.Если Вы обнаружили царапины на пвх-профилях их необходимо зачистить мелкой шлифовальной бумагой, заполировать мягкой белой тканью с использованием очистителя для пвх-окон. Для полировки запрещается использование цветной ткани.

Технические  требования  по монтажу окна.

Монтаж ПВХ окна

Услугу Монтаж  оконных  и дверных  конструкций  на рынке г. Новосибирска  сегодня  оказывает  огромное  количество  компаний и монтажных бригад. Компания Новолит  уже долгое время сотрудничает с дилерскими компаниями, которые предоставляют услугу монтажа ([phone], или на  сайте компании www. novolit. ru, также монтаж  окна  Вы  можете  сделать, самостоятельно следуя этой инструкции.

Перечень инструмента, необходимого для проведения работ по монтажу оконных блоков

Измерительный. Рулетка Уровень Отвес Линейка Карандаш (маркер)	Вспомогательный Молоток металлический Плоскогубцы Выдерга Щетка Ножовка по дереву Набор сверл спиральных 6,8 мм.  Отвертки: плоская и крестовая Набор насадок для закручивания монтажного крепежа Молоток полиуретановый Комплект шестигранников Средство для очистки ПВХ   Мягкая ткань Зубило
Электроинструмент Перфоратор с буром 6 мм или 8 мм в зависимости  от вида крепления Шуруповерт, если перфоратор без возможности закручивания крепежа.

Монтаж, основные требования:

1.Крепление изделий в проеме производится в основном строительными шурупами d 7,5 мм  или распорными дюбелями  d 8 мм.

2.Установку строительных шурупов или дюбелей необходимо осуществлять  в соответствии с Рис. 2.

3.Устройство монтажных (пенных) швов необходимо производить при температуре наружного воздуха не ниже – 150С, при условии выполнения монтажа в отапливаемом помещении, при этом, заполнение монтажного шва теплоизоляционными материалами должно быть сплошным, без пустот, разрывов, щелей. Не рекомендуется производить монтаж при сильном ветре.

4.Баллоны с пеной перед использованием должны быть выдержаны при температуре +180С - +200С не менее 30-40 минут. Недопустим принудительный прогрев пены на отопительных приборах.

5.Капли пены, попавшие на лицевые поверхности необходимо удалить после затвердевания, но не позднее истечения 4 часов.

7.При монтаже оконных конструкций необходимо соблюдать правила установки по толщине стены, а именно, оконный блок в  панельных домах устанавливать с отступом 20-30 мм от уличной четверти. В дальнейшем это расстояние должно быть закрыто декоративным уголком.

8.Поверхности, на которые наносится пенный утеплитель, необходимо очистить от грязи, пыли, незакрепленных частиц, остатков цементного раствора, остатков ранее примененных герметизирующих материалов и т. п. При выполнении работ в зимнее время очистить поверхность от наледи и инея. Недопустимо нанесение материалов во время дождя и снега.

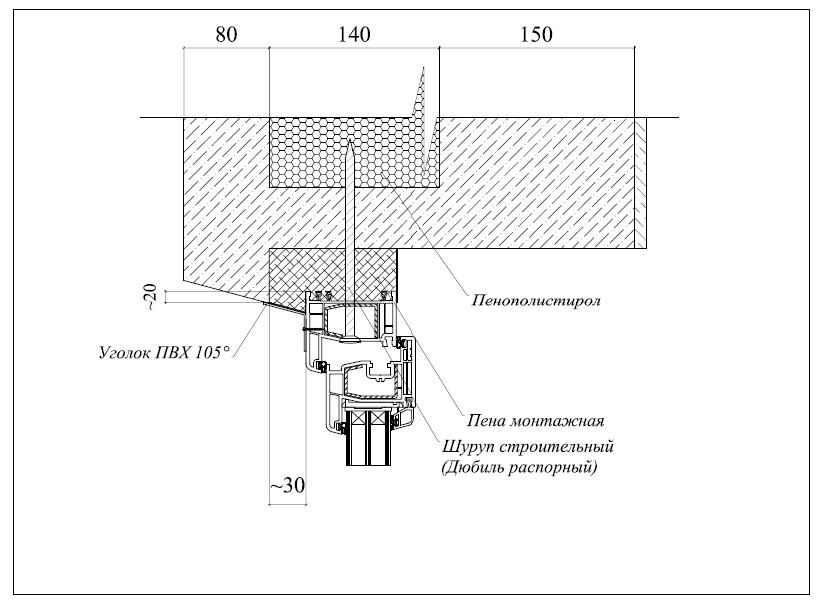

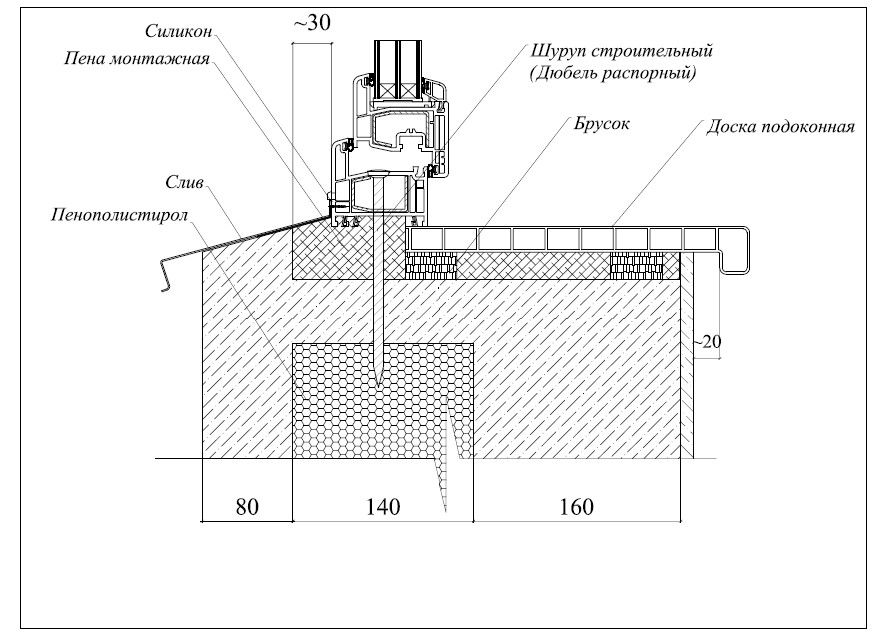

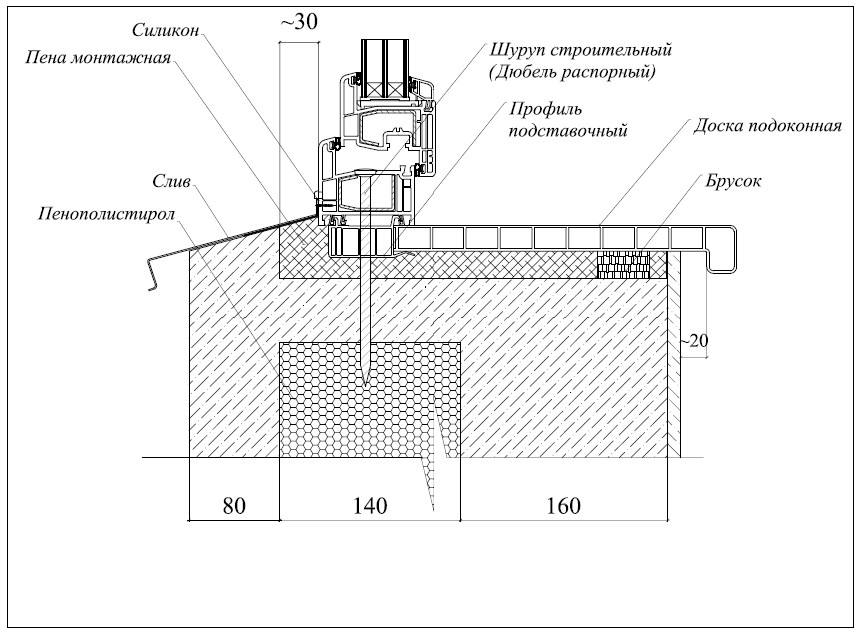

9.Типовой узел примыкания оконных блоков к стеновым проемам приведен на Рис.3 и Рис.3а, 3б.

Технология производства работ по установке оконного блока

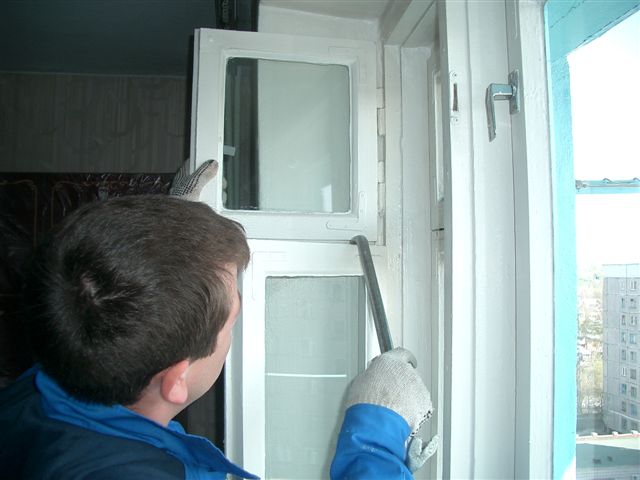

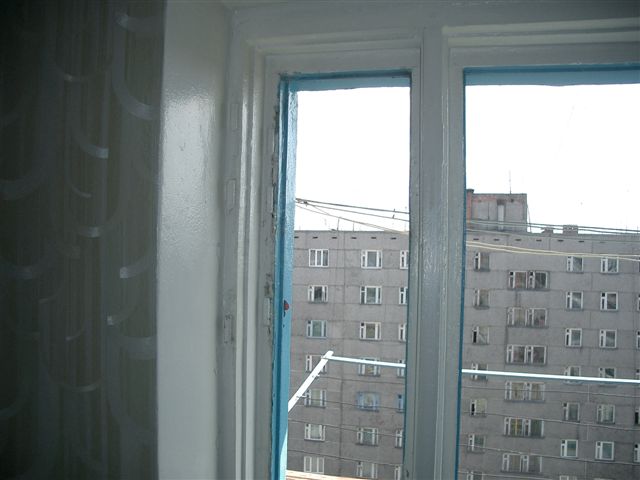

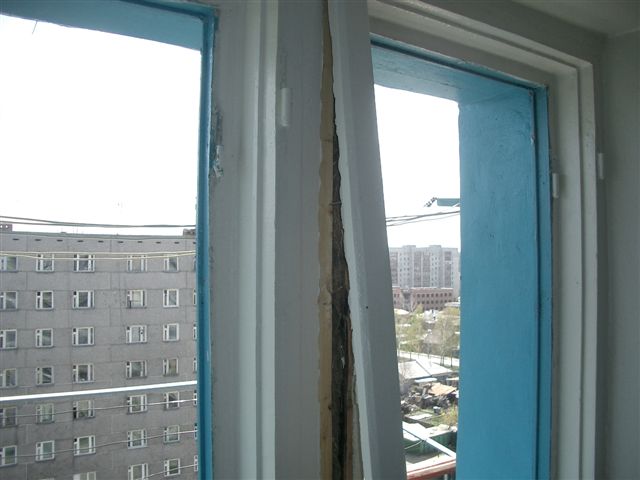

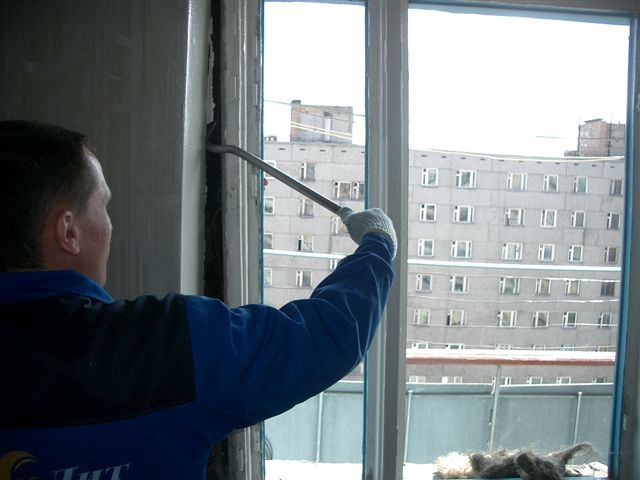

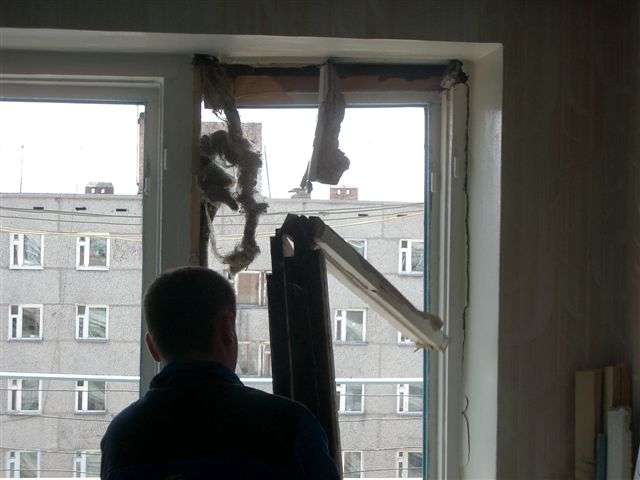

Разборка старых оконных конструкций Используя рулетку проверить размеры купленного изделия и имеющегося проема, после этого приступить непосредственно к демонтажу старого окна. При помощи «выдерги» снять с демонтируемых изделий створки, форточки и другие элементы. Демонтировать наличники при помощи металлического молотка и «выдерги».

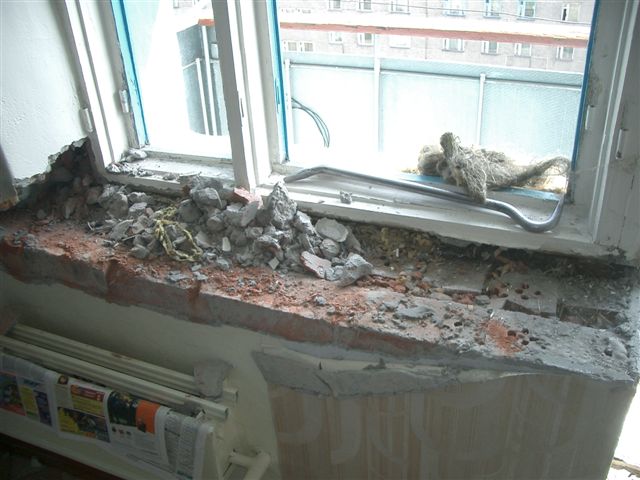

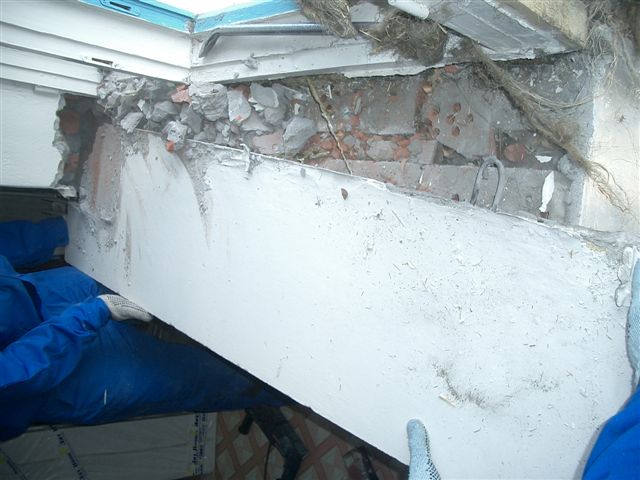

Демонтировать подоконную доску при помощи перфоратора с насадкой под зубило и «выдерги».

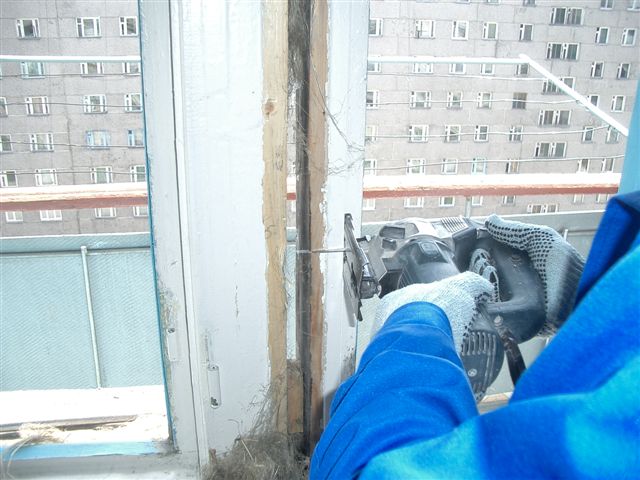

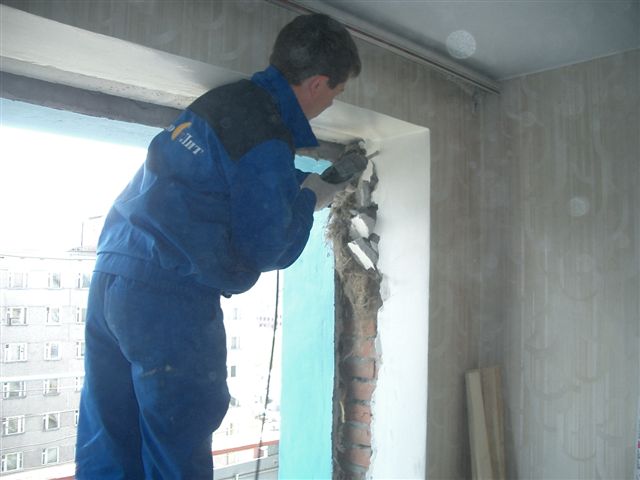

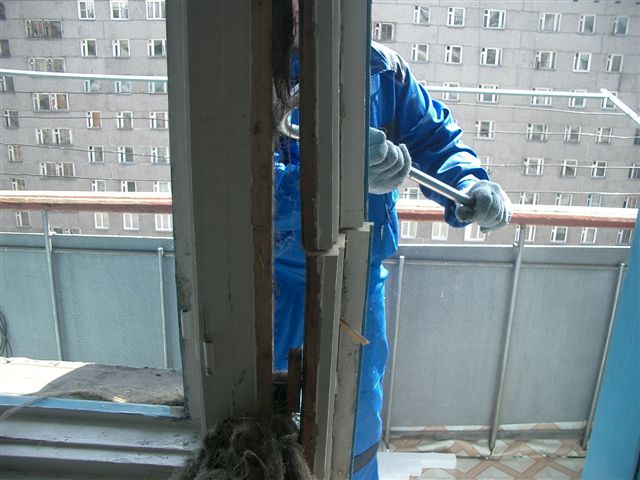

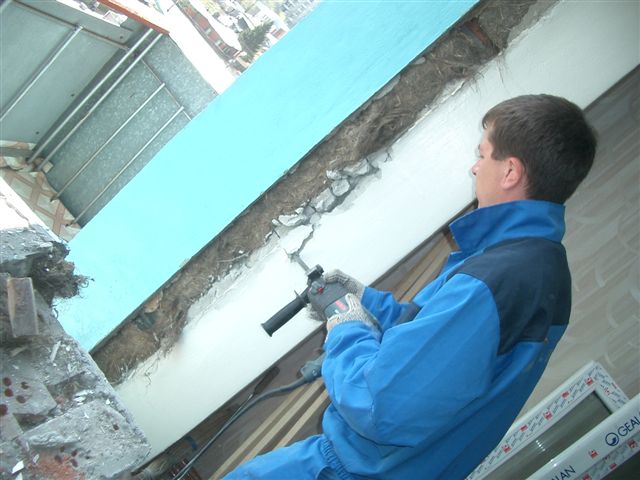

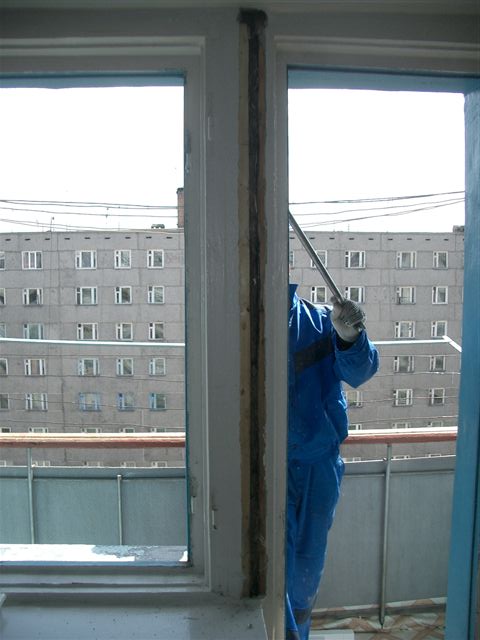

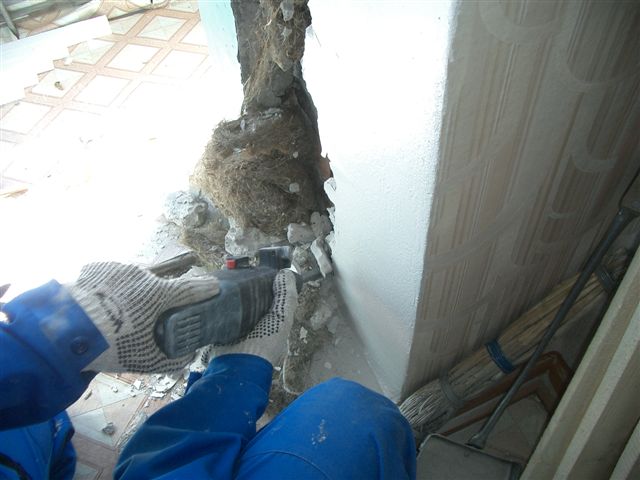

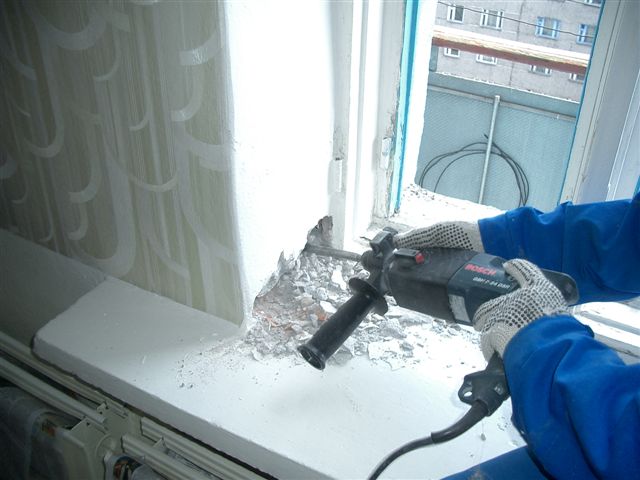

Демонтировать откосы (отбить штукатурку) при необходимости, используя металлический молоток или перфоратор с насадкой под зубило. Снять оконные переплеты, поочередно внутренние, затем наружные при помощи ножовки по дереву и «выдерги».

Удалить крепежные элементы. Вынуть оконную коробку из проема.

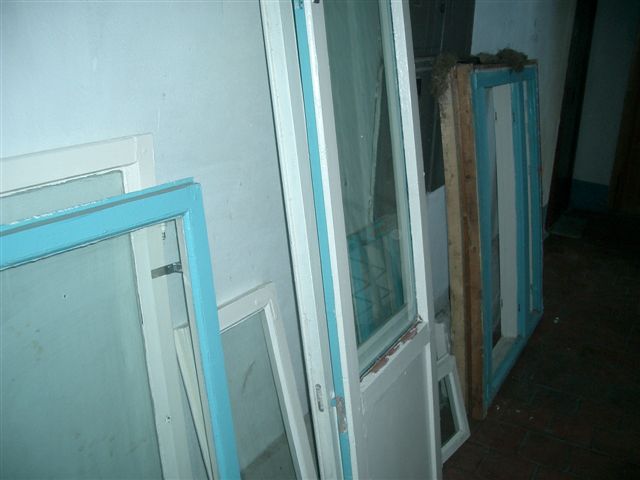

Удалить демонтированные элементы из зоны проведения монтажных работ во временное место хранения.

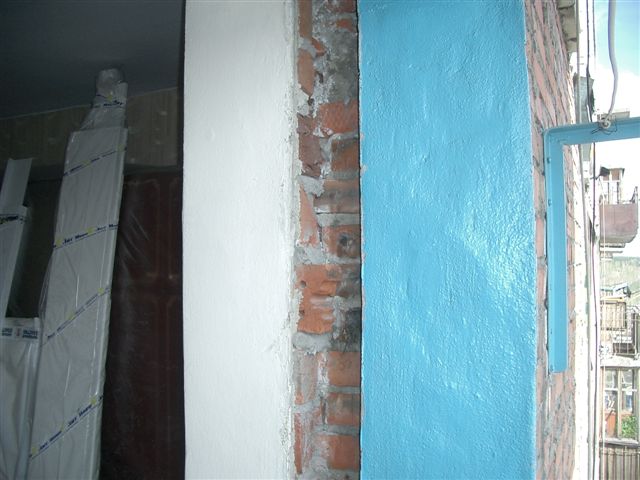

Доработка проема (как правило для кирпичных домов ) Доработать проем под устанавливаемое изделие, в т. ч. под подоконную доску и отделку (устранение штукатурного раствора), при помощи перфоратора с насадкой под зубило.

Проверить простукиванием и отбить  нарушенные или слабо закрепленные участки кладки, штукатурки и т. д. В случае установки декоративной отделки, необходимо запенить полости на откосах, щели между балками, балками и кирпичной кладкой, между кирпичами, приводящие в дальнейшем к продуванию и промерзанию. Подготовка изделий к монтажу Перевести створку в положение «закрыто». Выбить штырь в верхней петле, используя плоскую отвертку и металлический молоток.

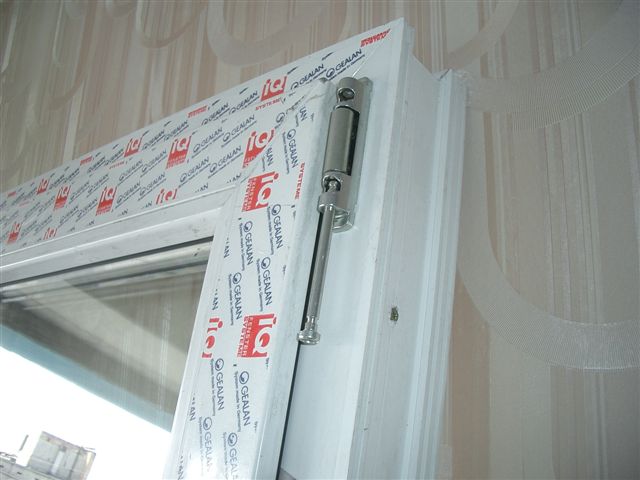

Перевести створку в положение «откид», снять с верхнего шарнира.

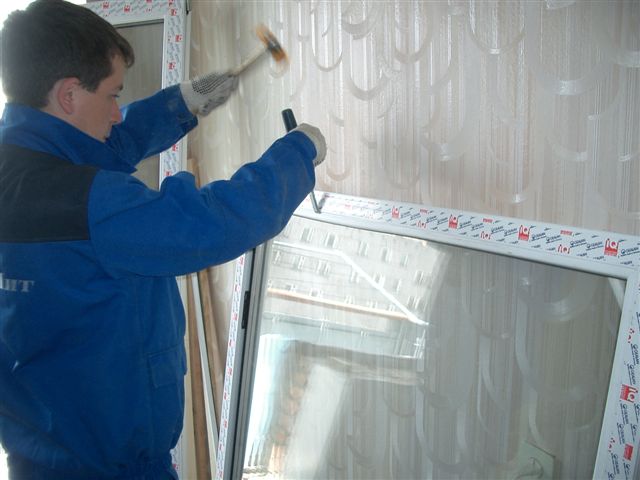

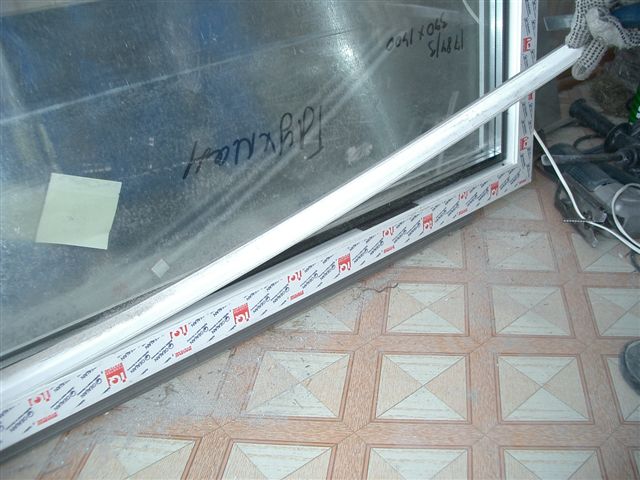

Выбить штапик из глухих частей окна, аккуратно вынуть стеклопакет, убрать прокладки, используя стамеску и полиуретановый молоток.

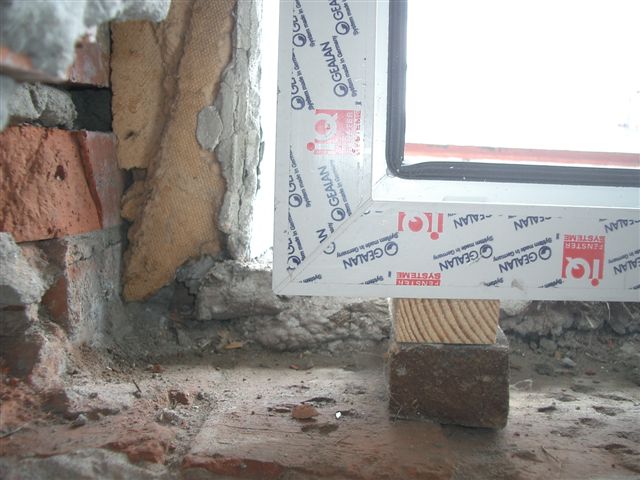

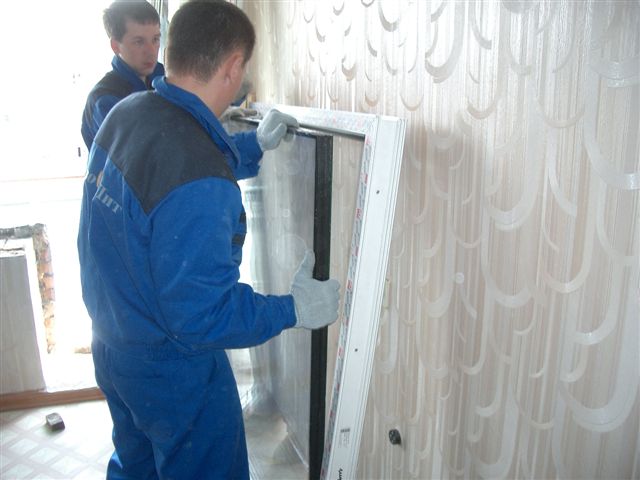

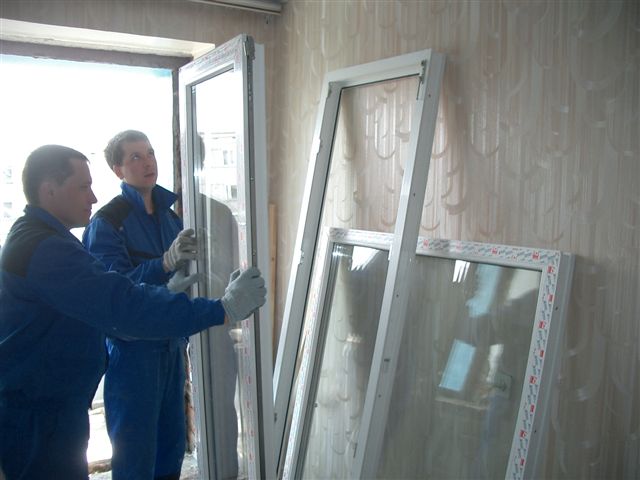

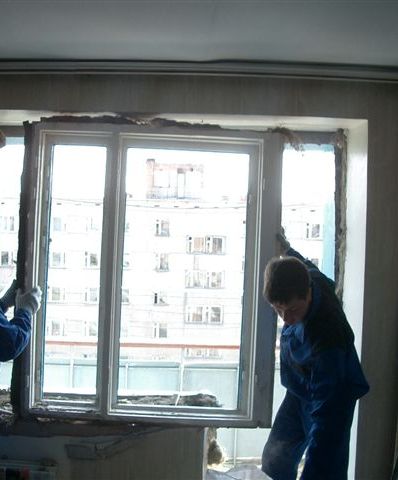

Все съемные элементы складировать в зоне монтажа. Разметка изделий по проему Поместить освобожденное от съемных элементов изделие в проем. Временно закрепить изделие в проеме в рабочем положении, использовать для этого деревянные бруски  уровень и отвес. Разметить карандашом с учетом РИС 1 и конструкции проема места сверления отверстий под строительные шурупы или распорные дюбели. Установка изделия в проем Зафиксировать изделие в проеме, установить несущие подкладки. Проверяя вертикальность и горизонтальность уровнем и отвесом

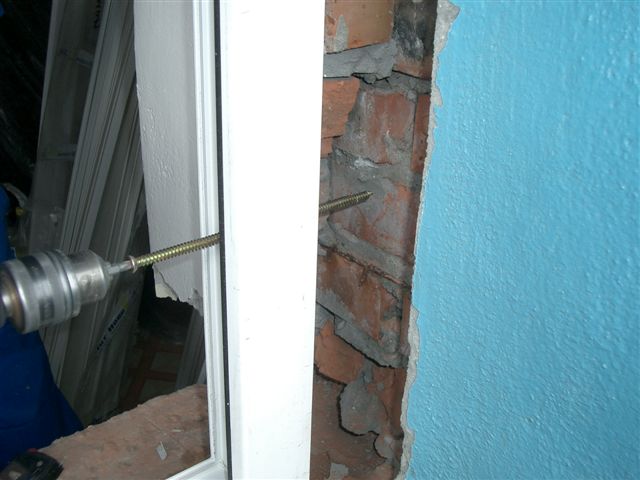

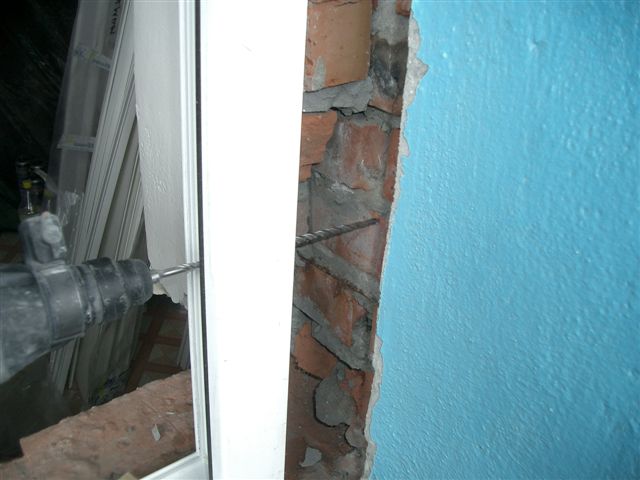

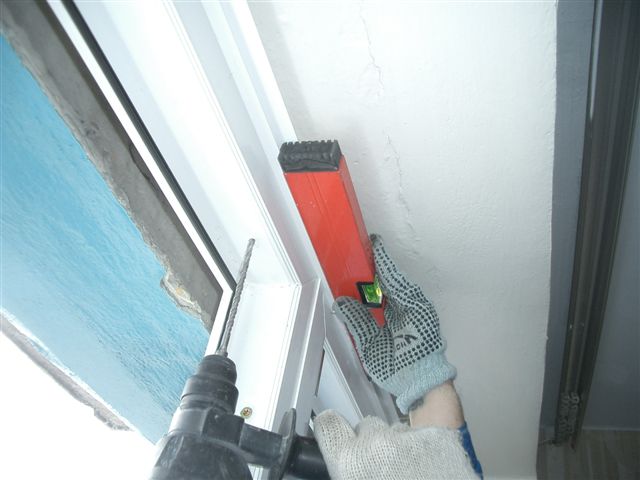

Сверлить отверстия в стенах через раму перфоратором  диаметром 6 мм или 8 мм в зависимости от вида крепления и глубиной:

  - бетон 40 мм;

  - кирпич полнотелый 40 мм;

  - кирпич щелевидный 60 мм;

  - сибит 80 мм;

  Монтажные элементы выбирать по длине от 70 до 210 мм, исходя из глубины сверления и зазора между рамой и стеной

Крепить изделие в последовательности  - низ, верх с одной стороны; низ, верх с противоположной стороны, затем оставшиеся точки крепления, соблюдая расстояния между шурупами или дюбелями в соответствии с рис. 1. Крепление осуществлять перфоратором или шуруповертом используя набор насадок для закручивания монтажного крепежа.

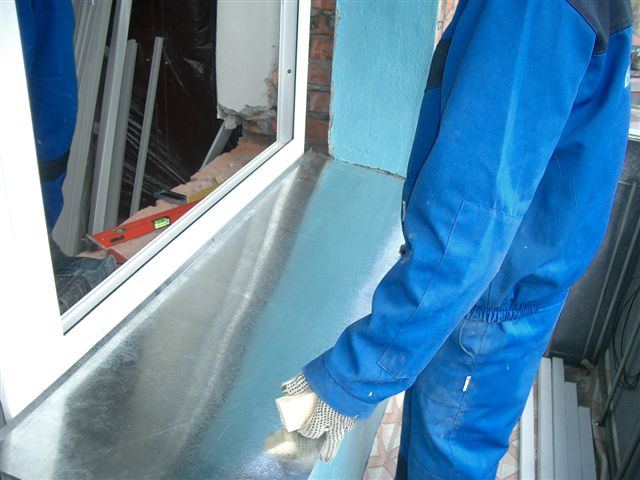

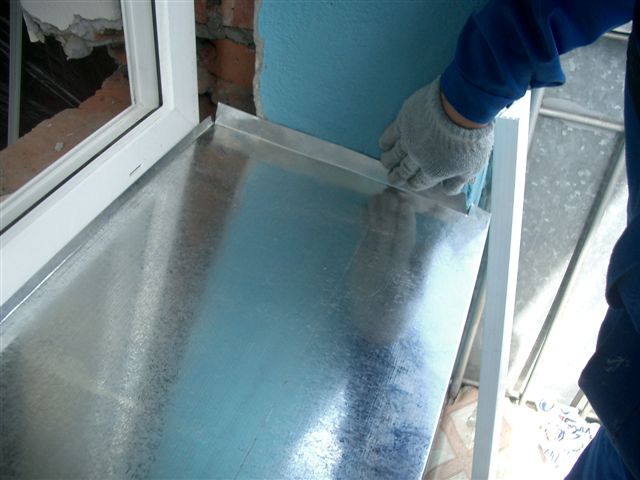

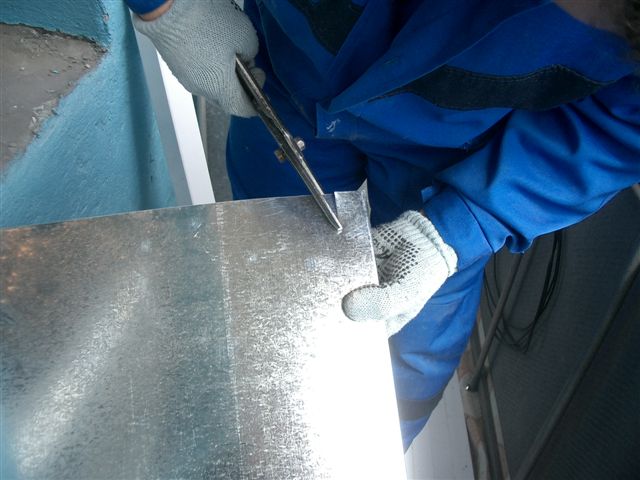

Головки строительных шурупов или дюбелей должны быть заглублены во внутреннем фальце рамы, и закрыты декоративными накладками. Установка слива Произвести разметку слива по размерам проема (длина, места загибов), используя маркер и рулетку. Отрезать лишние части при помощи ножниц по металлу. Боковые кромки до 30мм загнуть под прямым углом с обеих сторон.

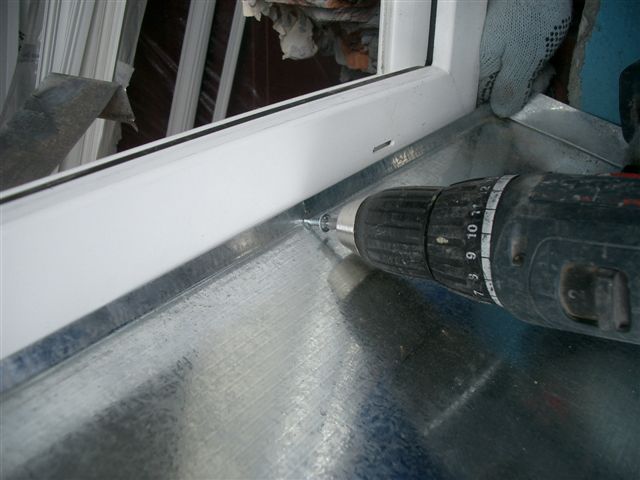

Нанести герметик на плоскость слива, крепящегося к раме. Прикрутить шуруповертом слив к раме (к подставочному профилю) саморезами размером 16 – 19 мм, диаметром 4.5 мм.

Полость между проемом и сливом герметизировать монтажной пеной со стороны помещения до плоскости рамы. На водосливные каналы установить водосливные колпачки. Слив должен всегда располагаться ниже водосливных отверстий. Установка стеклопакетов в глухие (не открывающиеся) части. Расправить в переплете все уплотняющие прокладки. Очистить фальц от посторонних предметов. Установить два опорных моста в нижней части и два  по боковым сторонам на расстоянии 150 мм от верха рамы Установить на мосты опорные подкладки до 3 мм.. Установить стеклопакет в переплет на нижние опорные подкладки. При этом внимательно следить за тем, чтобы все стекла стеклопакета стояли на опорной поверхности прокладок. Выровнять стеклопакет симметрично проему при помощи дистанционных подкладок слева и справа. Установить штапик, используя полиуретановый молоток, в соответствии с маркировкой, в последовательности – нижний штапик, верхний штапик, боковые штапики. При установке соблюдать следующее правило: завести концы штапика в углы рамы, и забить с двух сторон попеременно от углов к центру.  Установка поворотных, поворотно-откидных створок Придерживая створку под наклоном надеть нижнюю петлю  на ось нижней опоры. Завести створку в проем, совместив верхнюю петлю створки и верхнюю опору, вставить штырь. Закрыть створку используя ручку. Герметизация монтажных зазоров Очистить проем от посторонних предметов. Удалить пыль, мелкие частицы с проема щеткой или пылесосом.

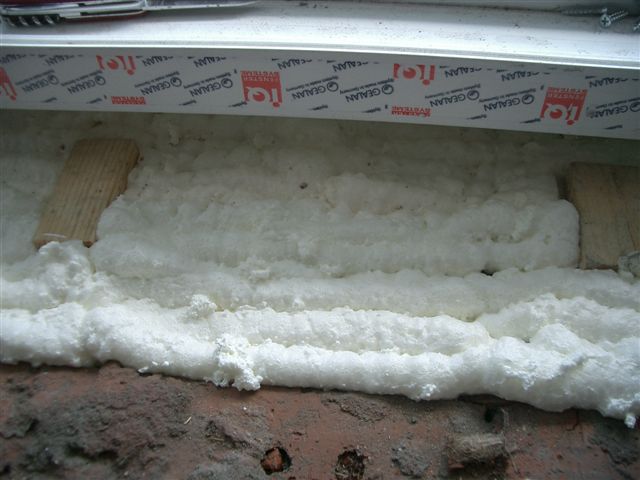

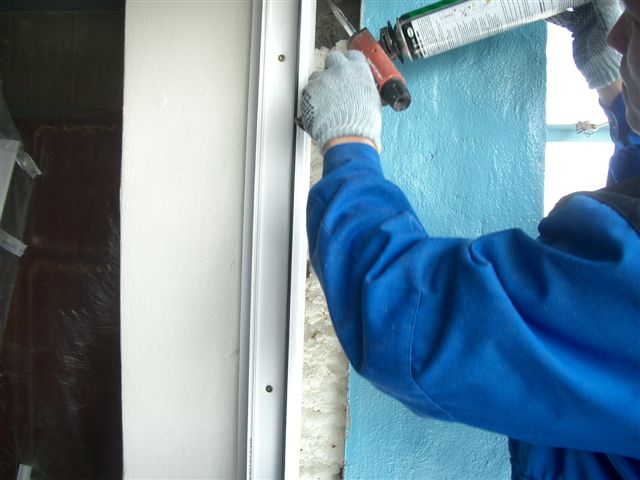

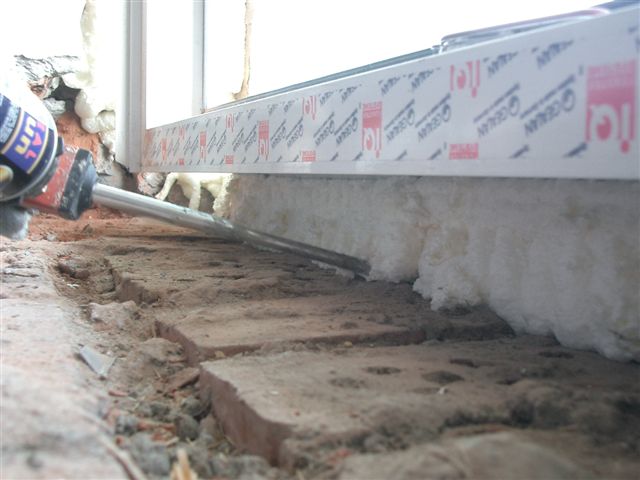

Удалить клинья, использовавшиеся для временной фиксации изделия в проеме. Встряхивать баллон с пеной около 30 сек. Смочить стены проема в зоне нанесения монтажной пены водой. Заполнять монтажный зазор  монтажной пеной послойно, прутками диаметром 25-30 мм зигзагом от проема к раме. Время выдержки между слоями 15-20 минут.

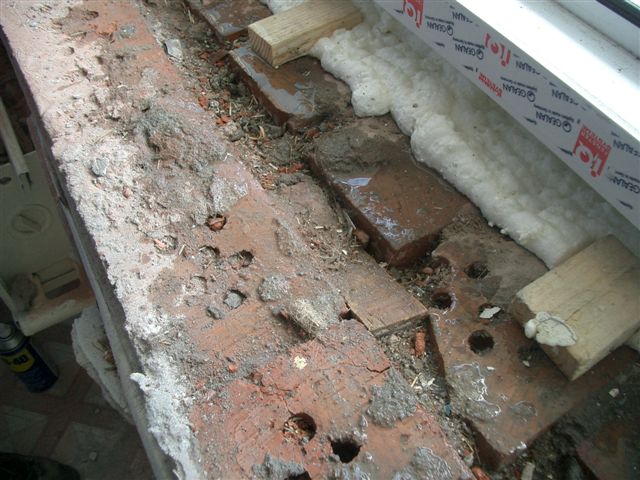

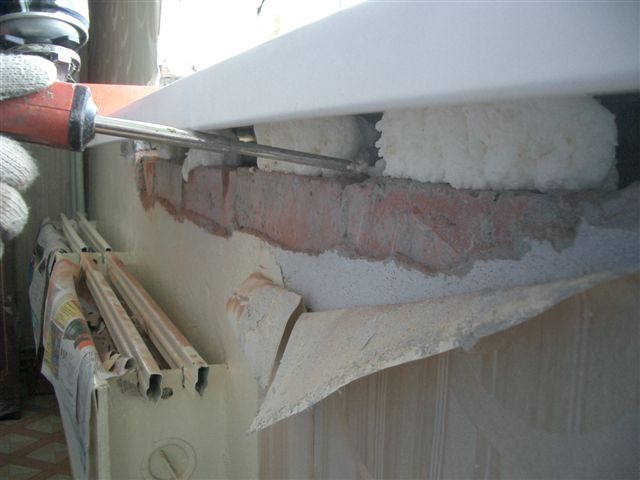

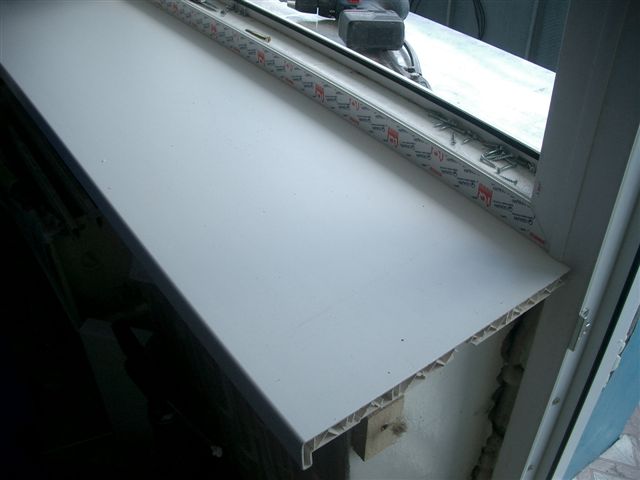

Установка подоконника Произвести разметку подоконной доски по размерам проема, используя рулетку и маркер. Ножовкой отрезать лишние части подоконника до требуемой конфигурации. При необходимости удалить лишнюю пену под толщину подоконника в нижней части рамы, установить клинья, поместить подоконную доску в проем. При монтаже подоконника можно также использовать специальный паз на подставочном профиле, который вставлен в нижнюю часть рамы.

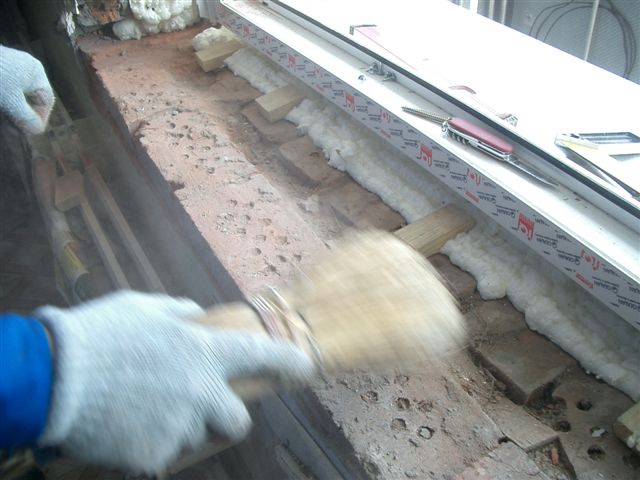

Расклинить подоконную доску. По торцам подоконника установить заглушки на клей. Рекомендуемый выход габаритов подоконника за внутреннюю плоскость стены должен быть не более 50 мм, при этом подоконник должен перекрывать не более половины толщины отопительного прибора. В случае дальнейшей отделки откосов ПВХ - панелями следует уравнять выход габаритов подоконника с размерами наличника. Герметизация подоконной полости Очистить полость от посторонних предметов. Удалить пыль, мелкие частицы с проема щеткой. Смочить подоконную полость водой. Заполнять полость монтажной пеной послойно прутками диаметром 15-20 мм.  Время выдержки между слоями 15-20 минут.

Соблюдать осторожность по количеству пены, так как ее избыток может привести к выгибанию подоконной доски и появлению контруклона. Регулировка фурнитуры Закрепить ручку двумя винтами при помощи крестовой отвертки. Проверить работоспособность фурнитуры в положениях «открыто», «закрыто», «откид» в случае необходимости отрегулировать. Регулировка по высоте осуществляется в нижнем шарнире при помощи шестигранника. Регулировка в плоскости проема осуществляется шестигранником  в кронштейне ножниц. Регулировка прижима створки осуществляется шестигранником  поворотом эксцентриков, регулировкой в кронштейне ножниц. Установить на петли декоративные накладки.

РИС 2

РИС 3

РИС 3а

РИС 3б
