УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ
Кафедра технологических и транспортных машин
Дисциплина ТЕОРЕТИЧЕСКАЯ МЕХАНИКА
Учебно-методическое пособие
Указания и задания
К задаче К.2 «Плоское движение тела»
курсовой работе по теоретической механике
ЕКАТЕРИНБУРГ 2017г.
УСЛОВИЕ ЗАДАЧИ К.2

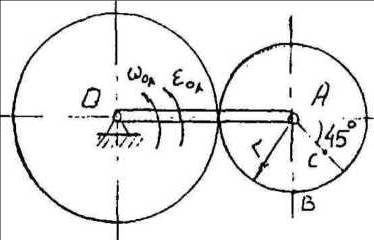

Найти для заданного положения механизма скорости и ускорения точек В и С, а также угловую скорость и угловое ускорение звена, которому эти точки принадлежат. Схемы механизмов приведены на страницах
ТАБЛИЦА ДАННЫХ к задаче К.2
Номер варианта | Размеры, см | ? ОА с-1 | ?ОА с-2 | VA см/сек | aA см/сек2 | ||
ОА | r | AB | AC | ||||
- | - | 30 | 20 | - | - | 20 | 20 |
25 | - | 80 | 20 | 1 | 2 | - | - |
- | - | 45 | 30 | - | - | 20 | 10 |
25 | - | - | 20 | 1 | 1 | - | - |
- | 50 | - | - | 40 | 100 | ||
30 | 15 | - | 8 | 3 | 2 | - | - |
12 | - | 35 | 15 | 4 | 6 | - | - |
25 | - | 55 | 40 | 2 | 4 | - | - |
40 | - | - | 20 | 5 | 10 | - | - |
20 | - | 50 | 25 | 1 | 1 | - | - |
- | - | 60 | 20 | - | - | 5 | 10 |
20 | - | 70 | 20 | 1 | 2 | - | - |
- | 30 | - | 10 | - | - | 80 | 50 |
30 | - | 60 | 15 | 3 | 8 | - | - |
35 | - | 60 | 40 | 4 | 10 | - | - |
10 | - | 10 | 5 | 2 | 6 | - | - |
55 | 20 | - | - | 2 | 5 | - | - |
- | 15 | - | 5 | - | - | 60 | 30 |
- | - | 20 | 6 | - | - | 10 | 15 |
40 | 15 | - | 8 | 2 | 2 | - | - |
40 | 15 | - | 8 | 1 | 1 | - | - |
35 | - | 60 | 40 | 4 | 10 | - | - |

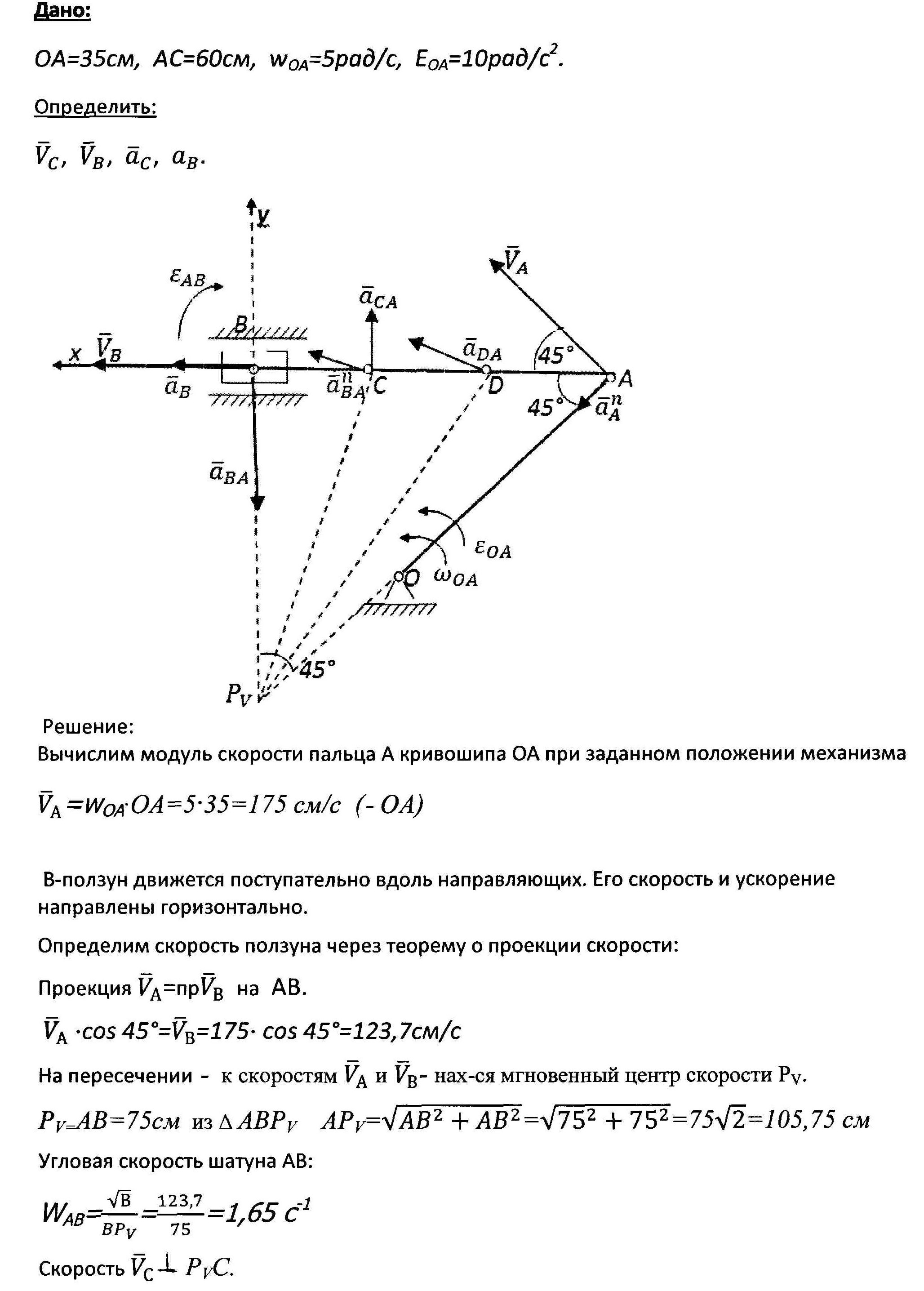

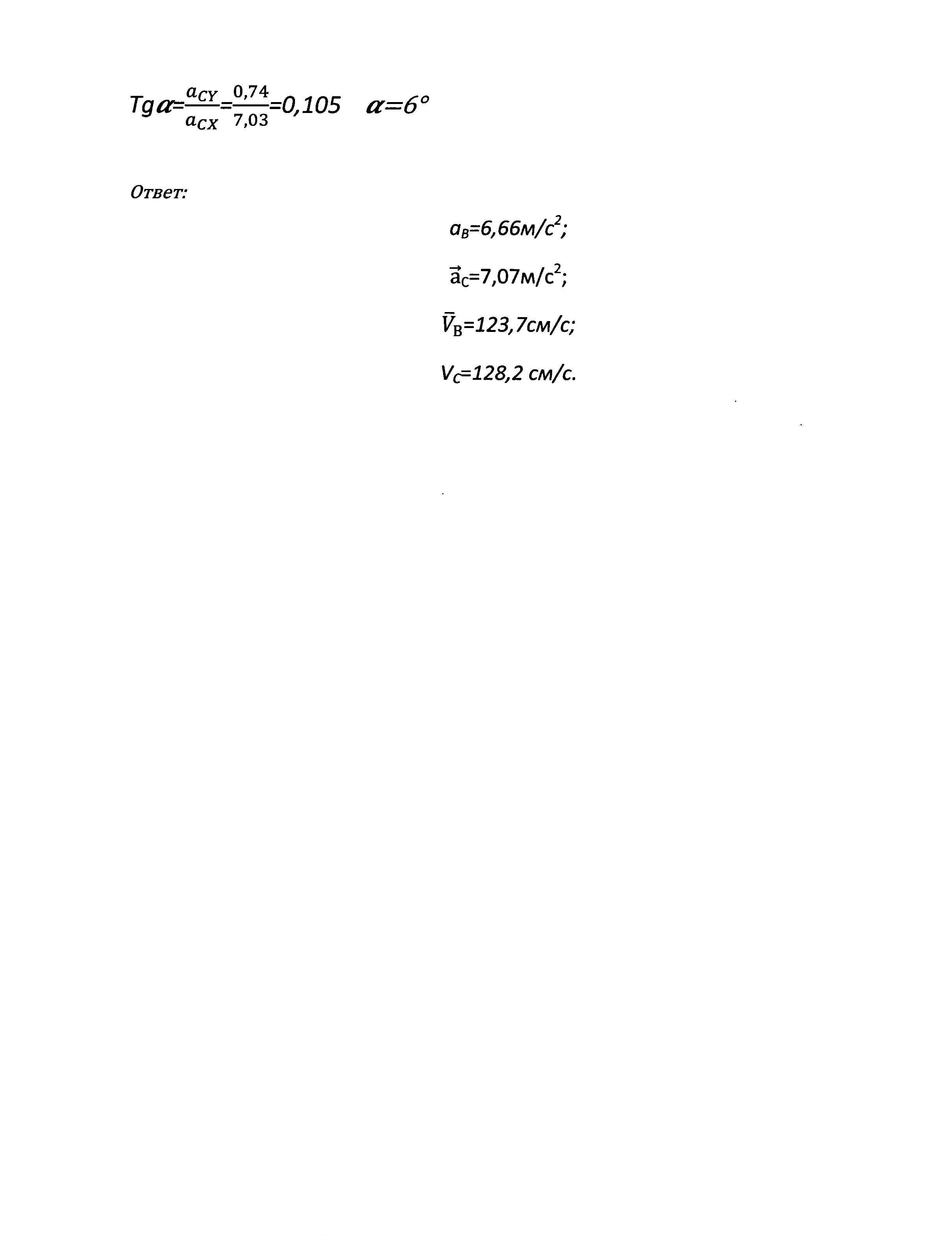

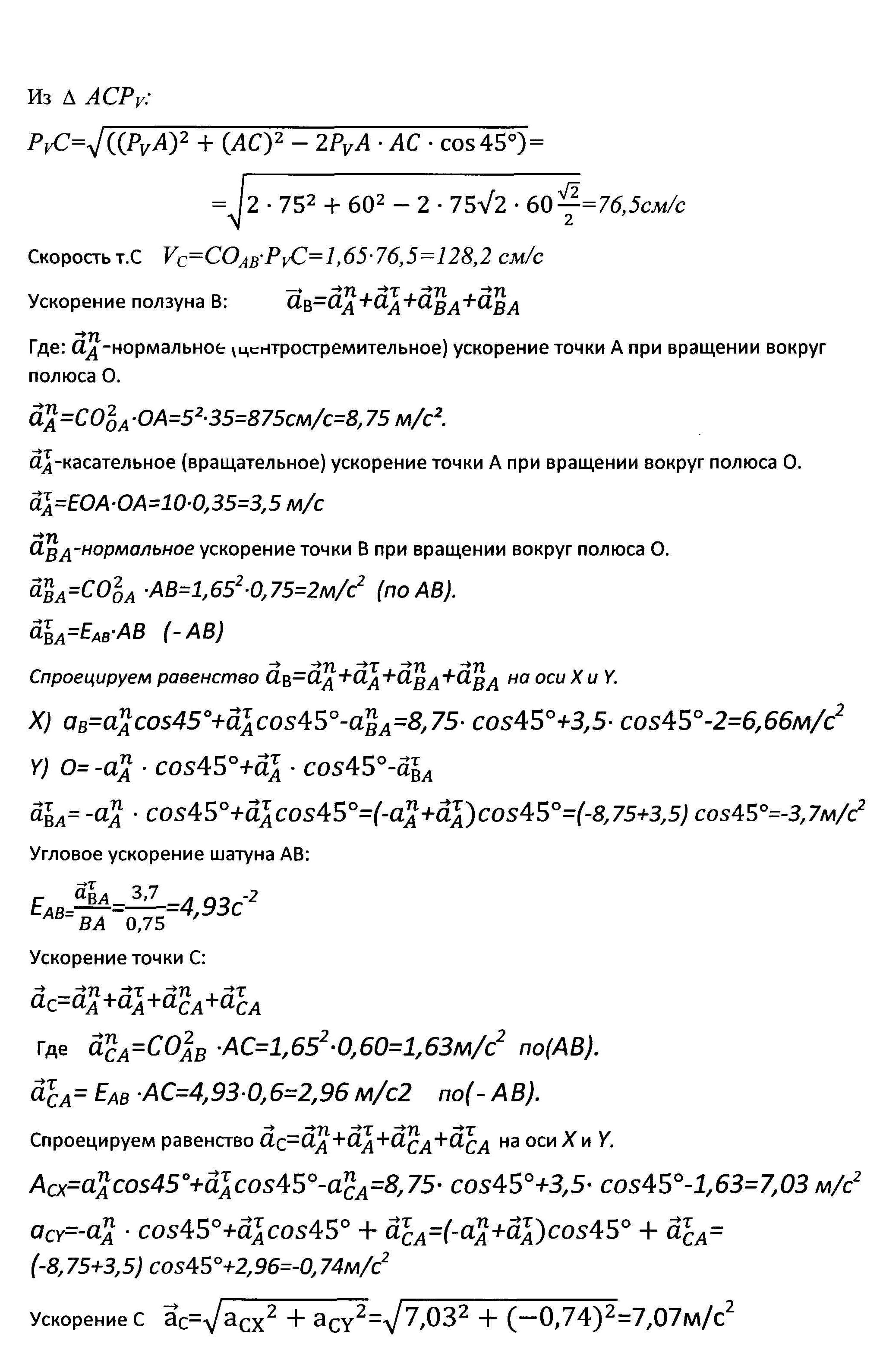

ПРИМЕР ВЫПОНЕНИЯ задачи К.2
 |  |
 |  |
 |  |
 |  |
 |  |
 |  |
 |  |
 |  |
 |  |
 |  |
 |  |
