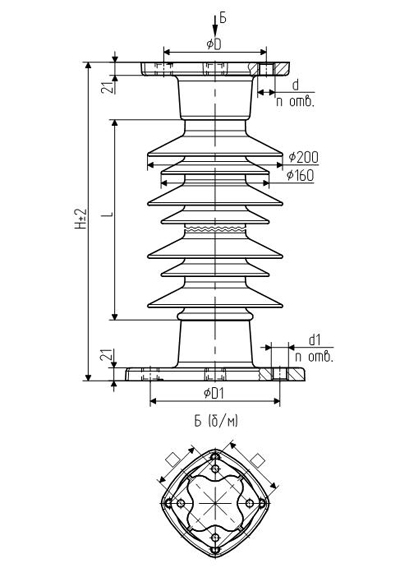

Изолятор ОСК 10-110-Б03-2УХЛ 1
|
Изолятор ОСК 10-110-Б03-2УХЛ 1
Изолятор ОСК 10-110-Б03-2УХЛ 1 | |
Номинальное напряжение, кВ | 110 |
Строительная высота H, мм | 1050 |
Изоляционная высота L, мм | 912 |
Длина пути утечки, см | 290 |
Масса не более, кг | 28 |
Степень загрязнения по ГОСТ 9920-89 | 2 |
Нормированная разрушающая сила на изгиб, кН | 10 |
Нормированный механический крутящий момент, кНхм | 1,0 |
Испытательное переменное кратковременное напряжение в сухом состоянии и под дождем, кВ, не менее | 230 |
Нормированное 50%-ное разрядное переменное напряжение изоляторов в загрязненном и увлажненном состоянии, кВ (при нормированной удельной поверхности мкСм, не менее) | 110 |
10 | |
Испытательное напряжение полного грозового импульса, кВ | 450 |
Установочный размер D верх/D1 низ, мм | o170(?120)/o225(?160) |
Установосные отверстия | 4 o18/4 o18 |

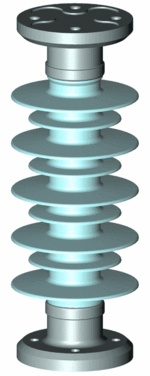

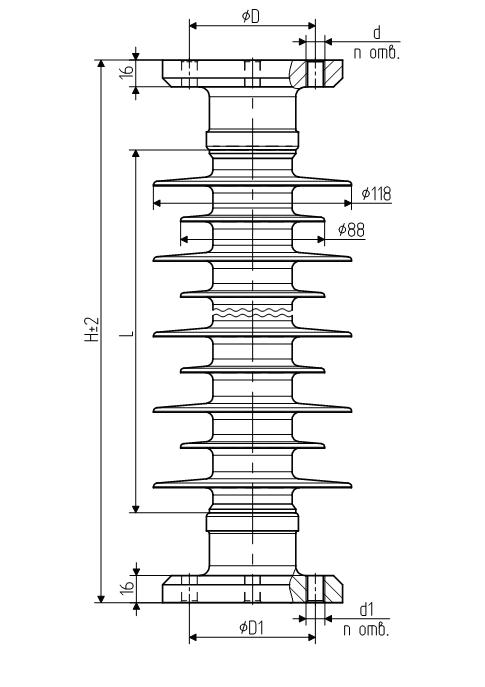

Изолятор ОСК 8-35-Б01-2 УХЛ 1
|
|
Изолятор ОСК 8-35-Б01-2 УХЛ 1
Изолятор ОСК 8-35-Б01-2 УХЛ 1 | |
Номинальное напряжение, кВ | 35 |
Строительная высота H, мм | 440 |
Изоляционная высота L, мм | 324 |
Длина пути утечки, см | 95 |
Масса не более, кг | 8,5 |
Степень загрязнения по ГОСТ 9920-89 | 2 |
Нормированная разрушающая сила на изгиб, кН | 8 |
Нормированный механический крутящий момент, кНхм | 1,0 |
Испытательное переменное кратковременное напряжение в сухом состоянии, не менее, кВ | 95 |
Испытательное переменное кратковременное напряжение под дождем, не менее, кВ | 80 |
Нормированное 50%-ное разрядное переменное напряжение изоляторов в загрязненном и увлажненном состоянии, кВ (при нормированной удельной поверхности мкСм, не менее) | 42 |
10 | |
Испытательное напряжение полного грозового импульса, кВ | 190 |
Установочный размер D верх/D1 низ, мм | o140(?99)/o140(?99) |
Установосные отверстия | 4 М12/4 М12 |
Фарфоровый аналог | ИОС-35-500-01 |
Маркировка изолятора до августа 2005г. | ИОСК 8-35/190-I УХЛ1 |
