Сигнальный объединитель (SPC)
Парт номер | SPC-7?1 | Дата | 2017-8-2 |
Описание
Сигнальный объединитель структуры 7х1 предназначен для высокомощных волоконных лазерных систем. Объединяет семь лазерных сигналов в единое выходное волокно
Ключевые особенности
·Высокая эффективность передачи сигнала
·Нечувствительный к разным длинам волн
Спецификация
Параметры/Тестовые условия | Mин | Tип. | Maкс | Ед | Комментарий |
1 | Длина волны | 1030 | 1080 | 1100 | нм |
2 | Входное волокно | Nufern-LMA-GDF-20/130-M-0.08/0.46NA | Код волокна: 457 | ||
3 | Выходное волокно | Nufern-BD-S100/120/360-STN-0.2NA | Код волокна: 115 | ||
4 | M2 | 9 | 12 | / | |
5 | Вносимые потери | 0.15 | 0.20 | дБ | |
6 | Мощность | Ввод | 1100 | Вт | Каждый порт |
Вывод | 7700 | Вт | |||
7 | Тип волокна | Ввод | Без буфера | ||
Вывод | Без буфера | ||||
8 | Длина волокна | Ввод | ?1.0 | м | |
Вывод | ?1.0 | м | |||
9 | Корпус | H3 | |||
10 | Температура эксплуатации | -5 | +70 | oC | |
11 | Влажность | 5 | 95 | %RH | |
12 | Температура хранения | -40 | +85 | oC |
Механические параметры/ Параметры использования | ||
1 | Вода | Очищенная и дистилированноая |
2 | Давление | 0.06~0.3MПa |
3 | Температура | ?25? |
4 | PH | 5.6~7.9 |
5 | Диаметр отверстий | внешний/внутренний=4мм/6мм |

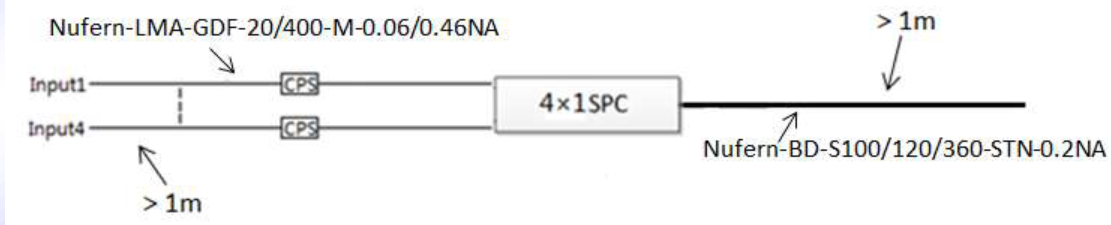

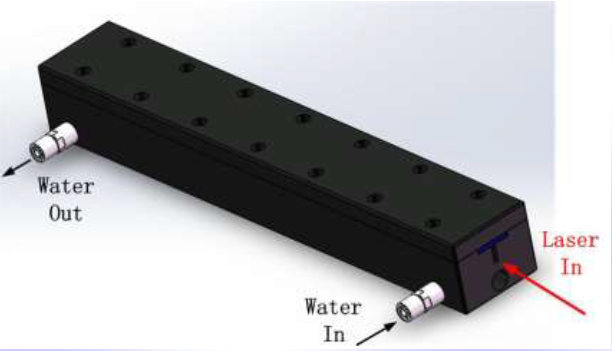

Структура

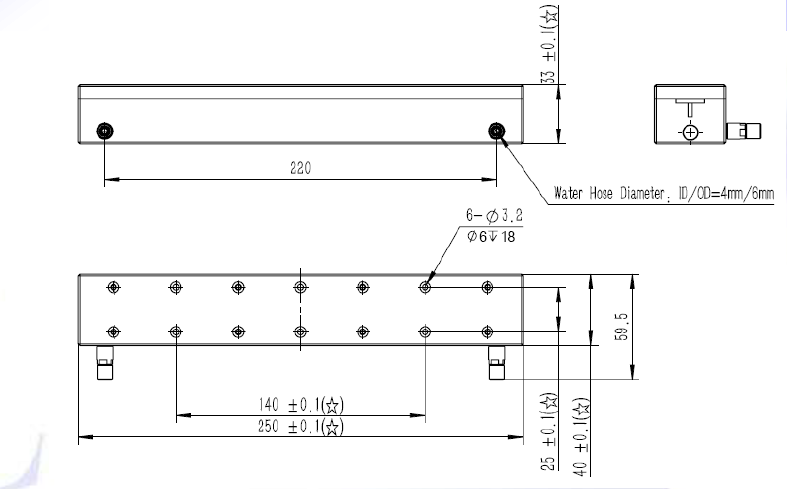

Габаритные размеры
H3:250x40x33(140x25)
Единицы измерения, мм
Информация о заказе
SPC -7x1-1080/1100W-457/115-H3-1/1m
