PYM01 Руководство к электродвигателю

PYM01 Руководство к электродвигателю
Технические параметры	Питание: AC100-240V 50/60Hz; мощность: 45 Вт; Загрузка: 40кг / 6 метров Технические параметры Скорость: 1м/5с (Две стороны открыть / закрыть)
Режим работы двигателя	Нажатием  кнопки на управление вы сможете закрыть, открыть или остановить занавес Передвигая занавес вручную примерно на 10 см, потом занавес запустится автоматически, точно так же, когда вы потянув занавес, он остановится автоматически Когда питание выключено, занавес может быть закрыт или открыт вручную.
Алюминиевый профиль с рельсой для скольжения глайдера	1-2: Кронштейн; 3: Привод коробки; 4: пояса; 5: ведущий перевозчик; 6: Рейка; 7: Мотор Вставьте двигатель в коробку привода и поверните на 90 ° по часовой стрелке, чтобы зафиксировать двигатель Подробнее смотрите инструкцию по сборки.
Установка	Пожалуйста, установите  кронштейн на стене или на потолке в соответствии с пожеланиями. Присоедините  кронштейны и рейке, двигатель должен быть установлен рядом с источником питания.

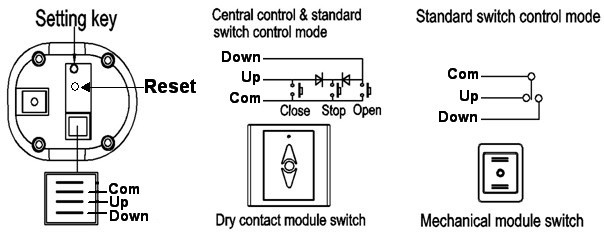

Проводка	Для проводного управления, есть два вида режима доступные для этого двигателя, они находятся в центре управления, стандартный режим - переключатель управления и Стандартный режим - дистанционного переключателя, пожалуйста см. иллюстрацию.
Изменение состояния двигателя	Отключите питание, а затем нажмите и удерживайте, после подключения питания мотора вы услышите длинные “DI---”или короткие “DI-DI” звуки, отпустите ключ настройки. Длинный “DI---”звук означает, что мотор принимает механический режим переключения. “DI-DI” звук показывает, что мотор принимает  сухой контакт переключения режимов. Если двигатель не работает в правильном режиме, пожалуйста, повторите операции, перечисленные выше, и режим двигателя будет изменен.
Настройка ограничений	Обратите внимание: Пользователь должен установить открытый и близкий предел при подключении двигателя к мощности в первый раз.
Нажмите клавишу на переключателе или потяните занавес, чтобы закрыть вручную.
Когда двигатель достиг середины мотор звучит “ DI-DI-DI” и останавливается автоматически. Нажмите открытый ключ на коммутаторе  или раздвиньте занавес, чтобы открыть вручную. Когда двигатель дойти до конца мотор звучит "DI-DI-DI" и остановится автоматически. В этот момент открытая граница была завершена
Операция Пункт	Пункт	Операция	Результат	Иллюстрация
Установка на двигатель	Внимание: производитель запрограммировал основной дистанционный передатчик и мотор до отгрузки, пользователь может пропустить этот шаг и перейти к следующему.
1	Подключение к источнику

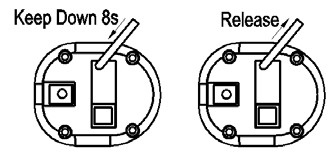

2	Нажмите и удерживайте ключ установки на двигателе в течение 8 секунд	Звук мотора “DI-DI” а затем “DI-DI-DI-DI”
3	Когда все звуки Исчезли.	Отпустите кнопку программирование между двигателем и дистанционного передатчиком.
Дистанционный датчик	Внимание: производитель запрограммировал основной дистанционный передатчик и мотор до отгрузки, пользователь может пропустить этот шаг и перейти к следующему.
1	Подключение к источнику.
2	Нажмите и удерживайте ключ установки на двигателе в течение 6 секунд.	Когда двигатель звучит "DI --- DI". отпустите кнопку.
3	Нажмите клавишу подтверждения, на первичном  передатчике.	Когда двигатель звучит "DIDID", программирование была завершена.
Увеличение удаленного передатчика	Пропустите этот шаг, если нет необходимости добавить передатчик.
Для добавления можно повторять описанную выше операцию шаг 2 & 3, или выполните следующие операции.

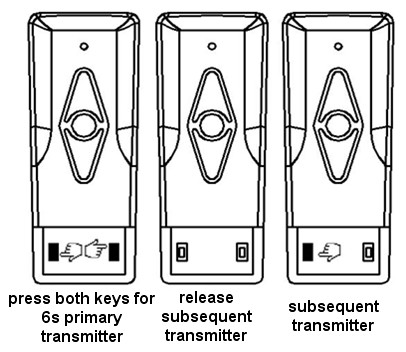

1	Нажмите и удерживайте клавишу предел во-первых, а затем нажмите клавишу подтверждения на первичном передатчике. Удостоверьтесь, что держите обе клавиши нажатые в течение 6 секунд.	Когда двигатель звучит "DI --- DI". Отпустите обе кнопки
2	Нажмите клавишу подтверждения на дистанционном передатчике.	Мотор звучит "DIDIDI", программирование было завершено.
Часто задаваемые вопросы	Если ничего не работает, пожалуйста, проверьте: Подключен ли  блок питания правильно и хорошо ли он затянут; Все ли детали двигаются без затруднений.
