ПЕРЕХОДНИКИ И МУФТЫ (БОБЫШКИ)

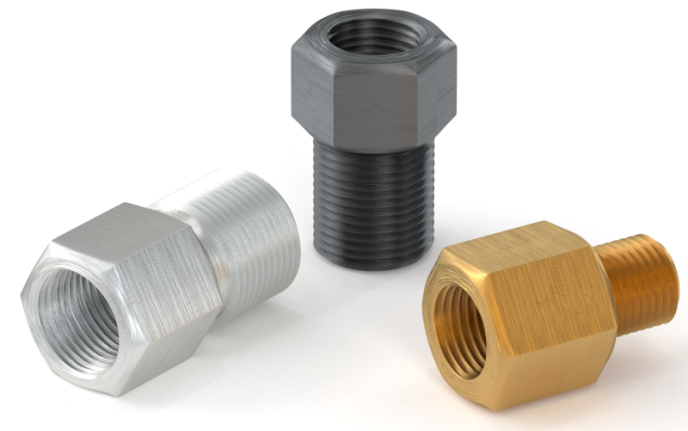

ПЕРЕХОДНИКИ
Муфта и переходник для манометров или термометров являются присоединительной (соединительной) арматурой, используемой в системах (трубопроводах) для транспортировки газообразных сред и жидкостей малой вязкости и не кристаллизирующегося характера. По своей сути данные изделия являются дополнительным (вспомогательным) оборудованием.
Материалы: латунь ЛС59, нержавеющая сталь.
Фото | Внутренняя резьба | Внешняя резьба | Чертёж |
| М20*1,5 | G1/2 |
|
М20*1,5 | G1/4 |
| |
М20*1,5 | G3/8 |
| |
М20*1,5 | 1/2"NPT |
| |
М20*1,5 | М12*1,5 |
| |
G1/2 | М20*1,5 |
| |
G1/2 | G1/4 |
| |
G1/2 | G3/8 |
| |
М12*1,5 | М20*1,5 |
| |
М12*1,5 | G1/2 |
| |
М12*1,5 | G1/4 |
| |
М12*1,5 | G3/8 |
| |
G1/4 | М20*1,5 |
| |
G1/4 | М12*1,5 |
| |
G1/4 | G1/2 |
| |
G1/4 | G1/8 |
| |
G1/4 | G3/8 |
|
Варианты внутренней резьбы:
| Варианты внешней резьбы:
|
МУФТЫ (БОБЫШКИ)
Материалы: сталь 20, 45.
Длина: 34, 50, 70 мм или любая другая по заказу.
Наиболее популярные муфты:
Фото | Внутренняя резьба | Высота муфты, мм | Чертёж |
| М20*1,5 | 50 |
|
G1/2 | 34 |
| |
G1/2 | 50 |
|
Возможные варианты внутренней резьбы:
- М27*2 М20*1,5 М12*1,5 М10*1 G1/2 G1/4 или другие по индивидуальному заказу
Все изделия используются для установки манометров/термометров. Любой переходник или муфта для манометра (термометра) могут использоваться совместно с оборудованием ПО Физтех или оборудованием иных производителей при соответствии техпараметров и условий эксплуатации.
Переходники
Главным назначением переходников является соединение между собой отличающихся по типу труб.
ПО Физтех предлагает переходники из разных материалов:
- из нержавеющей стали; латунные ЛС59.
Переходники имеют различные размеры внутренней/внешней резьбы. Кроме того, возможно изготовление доп. оборудования с любыми вариантами резьбы по специальному заказу.
Муфты (бобышки)
Соединительные муфты применяются для монтажа в соответствующее посадочное место погружаемых термопреобразователей, отборных устройства, манометров, запорных вентилей в промышленных системах.
ПО Физтех изготавливает муфты из стали 20 и 45. Стандартная длина изделий – 34, 50 либо 70 мм. По заказу возможно изготовление муфт любой иной длины.
На выбор предлагаются разнообразные варианты внутренней резьбы или изготовление по спецзаказу.
