4.2.Конструктивные решения зданий и сооружений

К конструктивным решениям проекта «Дозагрузка и рекультивация полигона ТБО «Малинки» относятся:

    сооружение краевых дамб обвалования с использованием отходов; система дегазации полигона; состав финального перекрытия.

К разряду конструктивный решений можно отнести обоснования и расчет мощности грунта для санитарной изоляции слоев уплотненных отходов, приведенные в приложении к разделу 4.

1. Сооружение краевых дамб обвалования с использованием отходов

Проектом предусматриваются формирование краевых дамб с замещением 20…35 % объема грунта отходами.

Для снижения расхода минеральных грунтов для строительства дамб обвалования предлагается (см. схему на рис.1):

    на расстоянии 2 м (или 7 м – на террасированных ярусах) от края откоса (отрезок AF) устанавливаются реперы вдоль всей границы рабочей карты, которые и определяют внешние границы складирования отходов на данном ярусе;  отвалы отходов бульдозером перемещают в направлении внешней границы карты (визуальной линии, соединяющей реперы) таким образом, чтобы основание отвала из отходов не пересекало внешнюю границу карты по реперам;

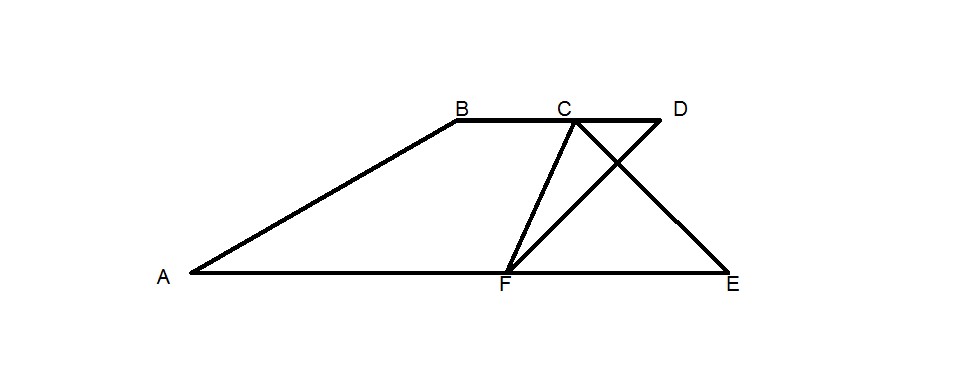

Рис. 1. Схема для графо – аналитического расчета площадей сечения краевых дамб


    формирование внешней границы производится бульдозером за несколько реверсивных проходов методом «надвига»; при этом, наружный откос сформированного отвала отходов соответствует углу естественного откоса ТБО (в зависимости от влажности – 45….65°; отрезки CF или DF); внутренний откос отвала отходов выполаживают до 1 : 3…4 и промежуточные слои уплотняют в соответствии с общепринятой технологией укладки отходов; при достижении высоты насыпи отходов со стороны внешней границы карты 1 м реперы демонтируют и производится отсыпка внешнего откоса насыпного холма экскаватором с обратной лопатой в направлении его продолжения с заложением 1 : 2 (в зависимости от угла естественного откоса ТБО – это ABCF или ABDF); экскаватором ковша производится предварительное уплотнение внешнего откоса (более качественное уплотнение обеспечивают планировочный щит, устанавливаемый на экскаватор взамен ковша, и прицепные катки, с целью доведения плотности разрыхленного грунта до 1,5…1,7 т/м3).

При этом, за «базовый» профиль принята краевая дамба ABCE (BC=0,5 м; AE= 3,5 м; h=1,0 м; наружный откос – 1 : 2; внутренний – 1 : 1).

НЕ нашли? Не то? Что вы ищете?

Расчеты показали, что при углах естественного откоса ТБО 65° экономия грунтов на сооружение краевых дамб составляет 35 %; при 45° ? около 20  % и гарантировано обеспечивается минимальный слой изоляции по склону 0,5 м (отрезок BC).

Высота слоя отходов в 1 м оптимальна для отсыпки краевой дамбы – более мощный слой отходов приведет к перерасходу грунтов.

2. Система дегазации полигона.

По поверхности насыпного холма устанавливают газодренажные вентиляционные трубы в пробуренные на глубину 5,5 м скважины диаметром 0,5 м в количестве 7 шт. от северо – восточного края верхней площадки на отметке 240 м и, далее, с шагом 60 м по поверхности насыпного холма в юго – западном направлении – по «хребту» насыпного холма.

Для вентиляции техногенного грунта тела полигона применяются стальные перфорированные трубы длиной 10 м и диметром условного прохода – 300 мм. После укладки слоев финального перекрытия над поверхностью земли возвышается часть трубы – свеча, высотой около 2,5 м.

Пазухи в скважинах отсыпают щебнем с уплотнением.

Конструкция дрены представлена в графическом приложении (лист №6 - КР).

С целью включения в работу одновременно всех элементов системы, вентиляционные трубы соединяются каналами пластового дренажа – между трубами последовательно прокладывается канал в газодренажном слое шириной 0,3 и глубиной 0,3…0,4 м. Канал заполняется щебнем фракции 20…40 мм и перекрывается полосой геотекстиля, препятствующего засыпке канала при укладке следующего слоя финального перекрытия. В вентиляционных трубах в местах присоединения каналов прорезают входные отверстия для разгрузки биогаза из каналов. Суммарная длина канала – 315 м.

Газоплотность конструкции при прохождении дрены сквозь слои финального перекрытия обеспечивают применением бентонитовой глины.

3. Состав финального перекрытия.

Сортировка ТБО изменяет балансовое соотношение размещаемых и доля минеральных отходов увеличивается.

Это позволяет предложить конструкцию защитного экрана финального перекрытия, рекомендованное ТСН 30-308-2002 для полигонов 2 – го класса.

Конструкция финального перекрытия представлена в графическом приложении (лист №6 - КР).

По слою изолированных отходов после завершения эксплуатационного периода укладывают выравнивающий слой привозного суглинистого грунта мощностью 0,5 м. С учетом отсыпки в период складирования отходов по высотной схеме краевых ограничительных дамб с шириной бермы 0,5 м, выравнивающий слой грунтов укладывают в пределах верхней площадки.

На выравнивающий (газодренажный) слой финального перекрытия укладывается слой минерального грунта мощностью до 0,5 м с выравниванием и уплотнением – защитный подстилающий для укладки геомембраны.

По защитному слою укладывают геотекстиль и геомембрану толщиной 3 мм по всему куполу насыпного холма площадью 64600 м2.

Геотекстиль воспримет нагрузки при просадках, предохраняя геомембрану от разрывов.

По геомембране отсыпают слой мелкого песка высотой 0,15 м – защитный слой. Расход песка составляет  9750 м3.

На защитный слой укладывают дренажный слой минерального грунта мощностью 0,3 м.

Финальный слой – рекультивационный слой минерального и плодородного грунта в соотношении 4 : 1.

В качестве геомембраны используется пленка из полиэтилена высокой прочности толщиной 3 мм, например, производства Российской компании «Р-ПЛАСТ».

Геомембрана укладывается по геотекстильной основе толщиной около 5 мм (ТУ 8397-056-75605672-2009).

Гидроизоляционный материал (геомембрана) изготавливается на основе каучуков и термопластичных высокомолекулярных полимеров и обладает физико - механическими свойствами обеспечивающими долговременную и надежную эксплуатацию.

Относящийся к классу эластомерных материалов, "Р-ПЛАСТ" выпускается в виде рулонов шириной 1,5…3 м, длиной от 10 м и толщиной от 1 мм до 5 мм. Материал "Р-ПЛАСТ" высокотехнологичен в укладке и монтаже. Полотна раскатанного материала, уложенного с нахлестом не менее 50 - 100 мм, свариваются между собой горячим воздухом при t =120-130 °С промышленными фенами (автоматами). Производительность укладки "Р-ПЛАСТ" - 1000 м2/смена.

Технические характеристики
гидроизоляционного материала "Р-ПЛАСТ"

Наименование показателя

Значение

показателя

1. Прочность при растяжении МПа, не менее

3,8+0,2

2. Относительное удлинение (%)
Вдоль листа
Поперёк листа


30,0+10,0
28,0+5,0

3. Остаточное удлинение (%)
Вдоль листа
Поперёк листа


10,0+2,0
11,0+2,0

4. Водопоглощение (% по массе)

0,8+0,15

5. Твёрдость по Шору (Н) от
  до

75,0+1,0
88,4+1,3

6. Гибкость на брусе с радиусом 5,0 мм при температуре °С, не менее

-40

7. Водонепроницаемость (давление 0,15 МПа, 16 часов)

пропускания нет

8. Изменение линейных размеров (%) (80°С, 6 часов)

max 0,5+0,1

9. Коэффициент стойкости при длительном термостарении (100°С, 336 часов), не менее

0,9

10. Коэффициент стойкости к воде
(20°С, 336 часов) ,не менее
(70°С, 168 часов) ,не менее


0,92
0,90

11. Коэффициент стойкости к кислотам (H2SO4, 120 часов), не менее

0,90

12. Коэффициент стойкости к щелочам (NaOH, 20%, 120 часов), не менее

0,90

13. Коэффициент стойкости к органическим растворителям толуол, масла, 120 часов, не менее

0,89

14. Устойчивость к циклам нагрева-охлаждения (от -45 до +70,3 гр/мин) 1000 циклов

трещин нет


Качество укладки является основным компонентом достижения изолирующих свойств.

4.3.Технические решения по размещению отходов на полигоне и его рекультивации

На полигоне на весь период его эксплуатации применяется единая технология размещения отходов.

Въезд машин на территорию полигона осуществляется строго по талонам через оборудованный контрольно – пропускной пункт с постом дозиметрического контроля.

Проезд машин по территории полигона осуществляется по установленным на данный период маршрутам.

Разгрузка мусоровозов, складирование изолирующего  материала, работа бульдозера по разравниванию и уплотнению  ТБО  или устройству изолирующего слоя на  полигоне  производится на картах, отведенных на данные сутки.

Укладка, выгруженных из машин отходов, на  рабочей карте осуществляется методом «надвига»;  каждая карта имеет свой порядковый номер ? бульдозер сдвигает ТБО на рабочую карту, создавая промежуточный слой высотой до 0,25 м и предварительно уплотняет слой движением по следу; при переувлажненных отходах работа бульдозера осуществляется по круговой схеме для их проветривания;

Профилирование и окончательное уплотнение отходов осуществляется мусорокомпактором BOMAG; техника движется вдоль длиной стороны карты; уплотнение осуществляется 4...5 – кратным проходом по следу;  промежуточные слои доводят до 2 м; по мере заполнения, вертикальный фронт движется по уложенным ранее отходам;

Уплотненный слой ТБО мощностью 2 метра изолируется слоем инертного грунта высотой не менее 0,15 м; для изоляции используются поступающие на полигон строительные отходы, уличный и дорожный смет, грунты от проведения земляных и планировочных работ, песок из отвалов и др.; грунты доставляются организациями по договорам.
