РАЗРАБОТКА АВТОМАТИЗИРОВАННОЙ СИСТЕМЫ ОХРАННОЙ И ПОЖАРНОЙ СИГНАЛИЗАЦИИ
Этот проект – принципиально новая многофункциональная система управления и контроля охранной системы здания.
Система пожарной сигнализации — совокупность установок пожарной сигнализации, смонтированных на одном объекте и контролируемых с общего пожарного поста.
Автоматическая установка пожарной сигнализации (АУПС) — совокупность технических средств, предназначенных для обнаружения пожара, обработки, передачи в заданном виде извещения о пожаре, специальной информации и (или) выдачи команд на включение автоматических установок пожаротушения и включение исполнительных установок систем противодымной защиты, технологического и инженерного оборудования, а также других устройств противопожарной защиты.[1]
Установки и системы пожарной сигнализации, оповещения и управления эвакуацией людей при пожаре должны обеспечивать автоматическое обнаружение пожара за время, необходимое для включения систем оповещения о пожаре в целях организации безопасной (с учетом допустимого пожарного риска) эвакуации людей в условиях конкретного объекта.[1]
Системы пожарной сигнализации, оповещения и управления эвакуацией людей при пожаре должны быть установлены на объектах, где воздействие опасных факторов пожара может привести к травматизму и (или) гибели людей.[2]
Система охранной сигнализации является техническим средством охраны и схематично состоит из трех основных модулей:[2]
Датчики (или извещатели), в зависимости от их типа, контролируют определенный параметр. Это может быть открытие двери или окна, движение в защищаемом помещении, разбитие стекла и другие параметры. Если происходит событие, которое контролирует датчик (например, движение в помещении), он срабатывает, преобразовывает сигнал в понятную форму для передачи на приемно-контрольный прибор.
Приемно-контрольный прибор осуществляет слежение и контроль за всеми датчиками. В случае срабатывания датчика он обрабатывает полученный от него сигнал, и в соответствии с запрограммированной в его энергонезависимую память тактикой охраны, выдает сигнал на исполнительные устройства.
Исполнительные устройства активируются при приеме сигнала от приемно-контрольного прибора. Обычно сигнал от ПКП включает свето-звуковое устройство (сирену) и осуществляет дозвон с речевым сообщением на городской или мобильный телефоны.
Передача сигнала от ПКП может осуществляться по городской телефонной сети ГТС, по GSM, по радиоканалу (когда выделяется определенная частота для передачи тревожного сигнала), либо через интернет.[2]
В системах охранных сигнализаций в основном используются три типа датчиков.
Датчики открытия — магнито-контактные. Устанавливаются на двери и окна и выдают сигнал при их открытии.
Датчики движения — объемные. Контролируют объем внутри помещения, и при обнаружении движения выдают сигнал срабатывания.
Датчики разбития стекла. Устанавливаются вблизи окон и при их разбитии формируют сигнал для ПКП.
Для подключения всех устройств системы на плате ПКП установлены специальные клеммники.[2]
Приемно-контрольные приборы выпускаются на различное количество охранных зон. Многие системы поддерживают возможность расширения количества подключаемых зон, это позволяет подключать большое количество извещателей и строить большие многофункциональные системы.[3]
Для управления и изменения настроек к ПКП подключается клавиатура (пульт). С клавиатуры можно поставить/снять с охраны всю систему или ее часть; запрограммировать необходимые настройки; изменить пароли; просмотреть память тревог или неисправностей.
Охранную сигнализацию также можно поставить или снять с охраны дистанционно с помощью брелока.
После получения сигналов от охранных извещателей ПКП обрабатывает их в соответствии с запрограммированной тактикой охраны, и выдает управляющие сигналы на исполнительные устройства. Исполнительные устройства могут подключаться как непосредственно к плате централи, так и через специальные модули (платы расширения выходов, диаллеры, коммуникаторы и др.)

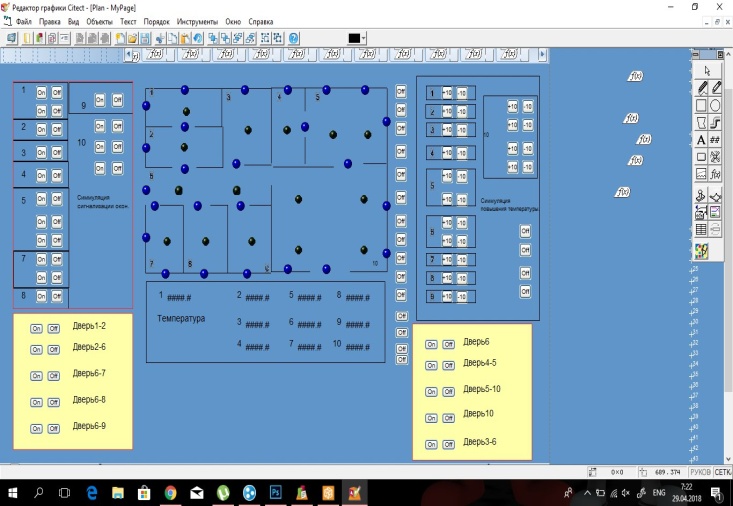

Для модернизации системы охранно-пожарной сигнализации одного из зданий была разработана SCADA система на основе программы Citect Project. Данная SCADA система показана на рис.1.
Рисунок 1 - Внешний вид экрана панели оператора
Данная SCADA система представляет собой совокупность датчиков пожарной и охранной сигнализации (датчики окон и дверей). В программе осуществляется симуляция пожара каждого датчика и симуляция открытия окон и дверей в незапланированное время. Программа показывает температуру каждого датчика и температуру всех комнат.
Левое верхнее окно показывает симуляцию сигнализации окон. Кнопка “On” включает аварию окна в нерабочее время или время, которое настраивается непосредственно администратором. Кнопка “Off” выключает аварию датчика окна.
Два нижних окна показывают сигнализацию дверей. Кнопка «On» включает аварию двери в нерабочее время, и если дверь закрыта на ключ. Кнопка «Off» выключает аварию двери.
Табло под планом комнаты показывает среднюю температуру в каждой комнате.
Правое верхнее окно позволяет задавать температуру каждого датчика для проверки работоспособности системы. Кнопка «+10» повышает температуру на 10 градусов, кнопка «-10» понижает температуру на 10 градусов. Кнопка «Off» позволяет администратору выключить аварию, если это учение или сбой в работе. Если температура больше значения t (значение температуры настраивается оператором) датчик аварии не выключается.
