Группа № 5 Дата занятия: 04.02 .2016 (2 ч ) Тема занятия: «Изготовление резинового двигателя. Установление балласта и двигателя»
Для изготовления резинового двигателя используют специальные резиновые нити сечением 1X1, 1X2, 1X4 мм. Длина резиномотора в ненатянутом состоянии — около 400 мм при числе нитей от 16 до 24.
Резиномотор собирают так: на расстоянии, соответствующем его длине, в доску вбивают два гвоздя. Резиновую нить или ленту раскладывают ровно, без натяжения и петель. Концы связывают узлом. Чтобы получившийся моток можно было надеть на крючок и присоединить к гребному валу, следует сделать ушки, как показано на рис. 1. Закрепить их можно, обмотав плотной ниткой.

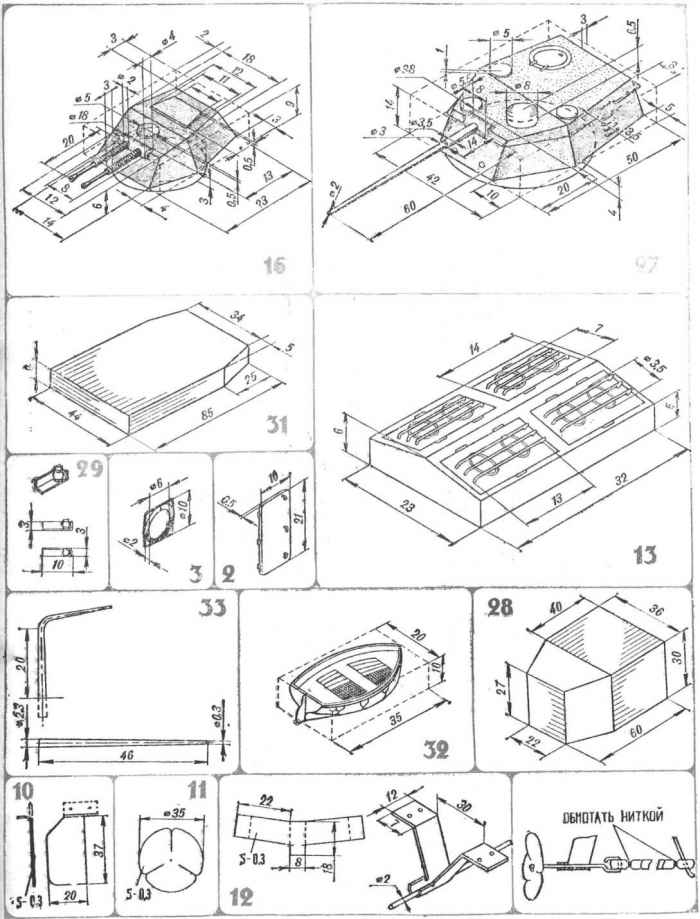

Рис 1

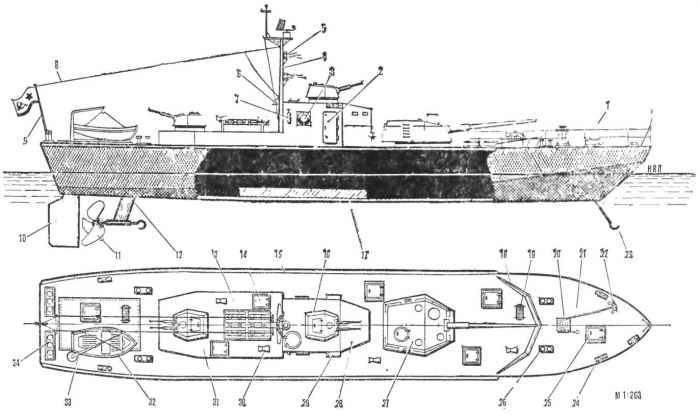

Передний кронштейн изгибается из стальной проволоки O 1,5—2 мм и закрепляется в носовой части корпуса на бобышке из дерева. Рис 2.
Балласт (груз) Рис 2.
Балласт – груз обеспечивающий равновесие и посадку
судна (свинец, мешки с песком и т д).
Задание
- Согнуть из проволоки ушки гребного вала и для носовой части. Изготовить резиновый двигатель из числа16 нитей размером между носовой части корпуса и ушки гребного вала. Установить ушки(крючки), с помощи дрели засверлив отверстие диаметром проволоки. Установить балласт.
Инструмент: плоскогубцы, круглогубцы, кусачки, дрель
Техника безопасности:
- При работе кусачками не держи проволоку на уровне лица. Не держи левую руку близко к месту сгиба заготовки из проволоки. При сверлении-сверло в патроне должно быть закреплено без перекосов.
