Глобальная система телесвязи (ГСТ)

Вебинар 18.04 2018

ФГБУ «Авиаметтелеком Росгидромета»

Глобальная система телесвязи (ГСТ)

Глобальная система телесвязи (ГСТ) определяется как: «Скоординированная глобальная система средств электросвязи и механизмы для быстрого сбора, обмена и распространения наблюдений и обработанной информации в рамках Всемирной службы погоды».

ГСТ ВМО является основой системы глобального обмена данных и информации: для поддержки распространения предупреждений о многих опасных явлениях; многофункциональных систем раннего предупреждения, в том числе всех метеорологических и связанных с ними данных; анализов и прогнозов погоды, воды и климата; связанной с цунами информации и предупреждений, а также сейсмических параметрических данных. ВМО использует ГСТ для создания всеобъемлющей Информационной системы ВМО (ИСВ).

Работа ГСТ ВМО регулируется Наставлением по Глобальной системе телесвязи (ВМО-№ 000)

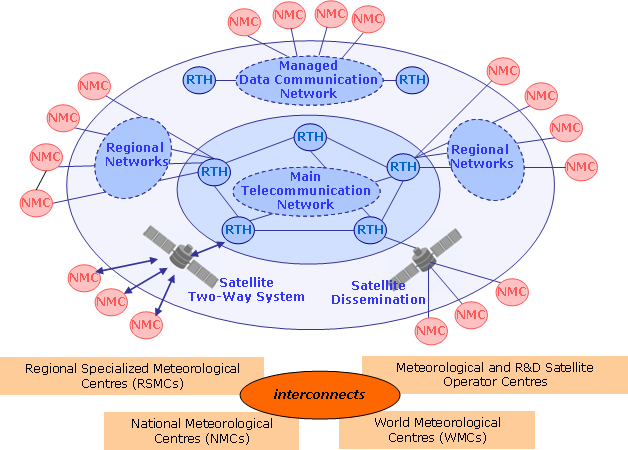

ГСТ организована на трехуровенной основе, а именно:

a) Главная сеть телесвязи (ГСЕТ), связывающая ММЦ, а также назначенные региональные

узлы телесвязи (РУТ);

b) региональные сети телесвязи;

c) национальные сети телесвязи

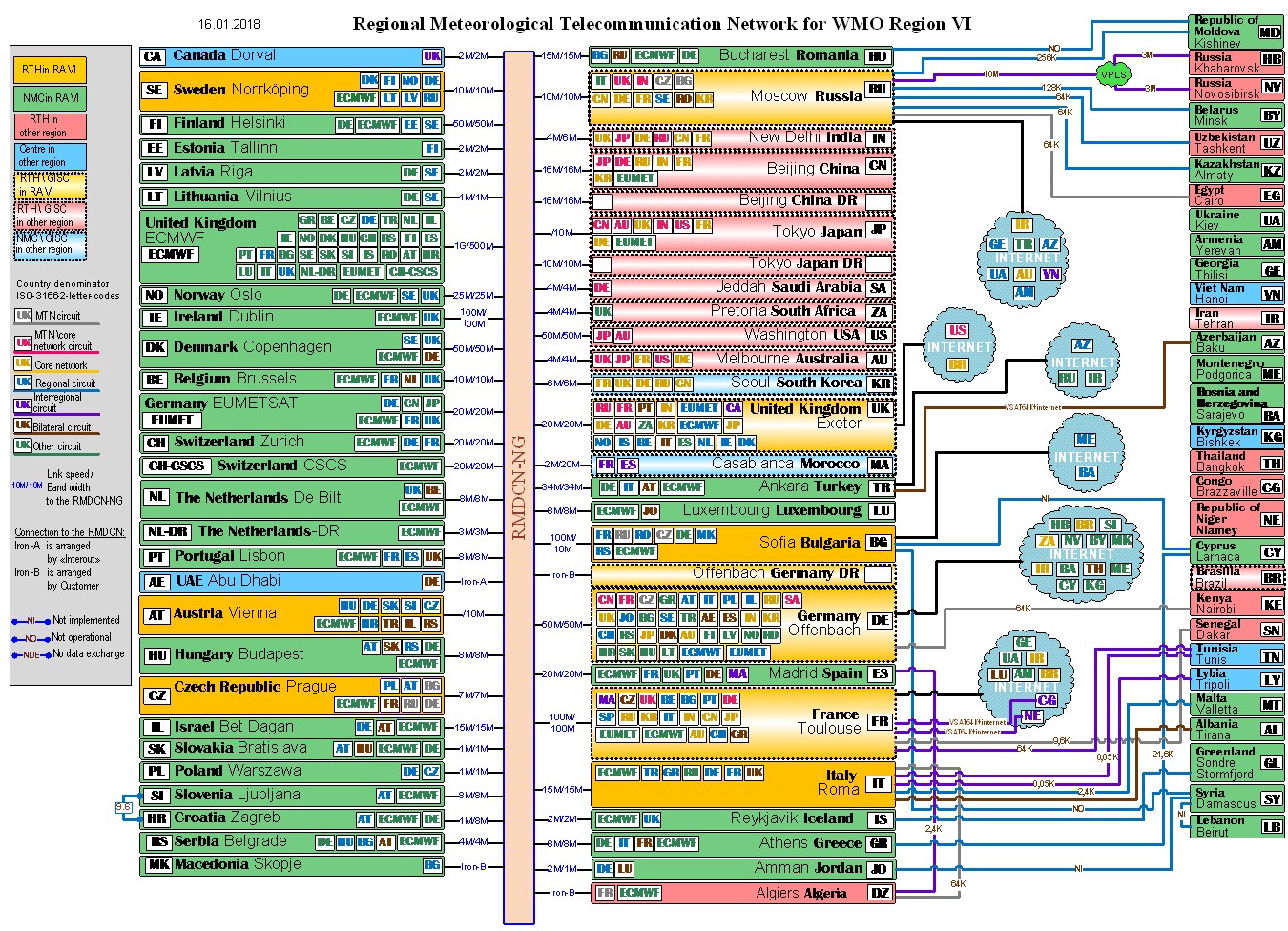

Regional Meteorological Telecommunication Network for WMO Region VI

Роль системы телесвязи МСГ СНГ в ГСТ

       В рамках ГСТ система телесвязи МСГ СНГ представлена четырьмя РУТ: Хабаровск, Новосибирск, Москва, Ташкент. РУТ Москва расположен на ГСЕТ и обеспечивает Мировой Метеорологический Центр (ММЦ) Москва необходимыми для его деятельности данными наблюдений и другой информацией, а также распространяет его продукцию в центры ГСТ и другим пользователям. Кроме того, РУТ Москва отвечает за:

-  сбор бюллетеней от ассоциированных с ним НМЦ/РУТ и их передачу в соответствующей форме по ГСЕТ;

-  передачу по ГСЕТ, либо непосредственно, либо через назначенный РУТ, в соответствии с международными соглашениями и в соответствующей форме, обработанной метеорологической информации, произведенной ММЦ или связанными с ним РСМЦ;

-  селективную ретрансляцию по цепям ГСЕТ, по согласованию, бюллетеней, которые они получают по этим цепям и/или от РУТ, не расположенных на ГСЕТ;

-  обеспечение выборочного распространения бюллетеней в ассоциированные НМЦ и РУТ, не расположенные на ГСЕТ, которую они обслуживают;

- создание систем распространения данных (наземных и/или спутниковых), как это необходимо в соответствии с региональными планами;

-  осуществление соответствующего мониторинга функционирования ГСТ ВСП;

- ведение каталога метеорологических бюллетеней в том, что касается бюллетеней, выпущенных из зоны, за которую они несут ответственность в плане сбора, обмена и распространения данных (РУТ: Москва, Новосибирск, Хабаровск, Ташкент; НМЦ: Минск, Киев, Кишинев, Ереван, Тбилиси, Баку, Алма-Ата,  Бишкек, Ашхабад, Душанбе).

Информационная система ВМО (ИСВ)

Информационная система ВМО обеспечивает систематический доступ, поиск, распространение и обмен данными и информацией всех программ ВМО и соответствующих международных программ, в которых участвует ВМО.

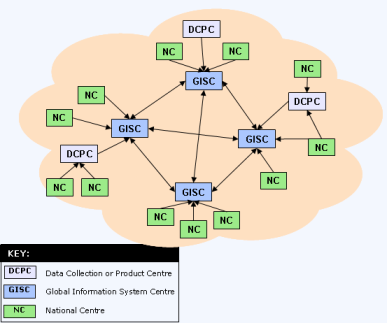

Основой инфраструктуры ИСВ являются:

a) глобальные центры информационной системы (ГЦИС);

b) центры сбора данных или продукции (ЦСДП);

c) национальные центры (НЦ).

Центры ИCВ обеспечивают соответствие требуемым функциям ИСВ. Наставление по ИСВ (ВМО-№ 000) содержит инструкции по практике, процедурам и спецификациям, относящимся к функциям ИСВ. Оно снабжено дополнительной информацией, касающейся видов практики, процедур и спецификаций, связанных с функциями ИСВ, которые изложены в Руководстве по Информационной системе ВМО (ВМО-№ 000).

ГЦИС связаны между собой посредством базовой сети ИСВ, основанной на Главной сети телесвязи (ГСЕТ). Данные, продукция и метаданные поступают в ГЦИС из ЦСДП и НЦ, которые находятся в рамках его зоны ответственности. Зональная сеть передачи метеорологических данных (ЗСПМД) обеспечивает связь каждого ГЦИС с ЦСДП и НЦ в соответствии с зоной ответственности ГЦИС.

ИСВ внедряется параллельно двумя частями. Одна часть представляет собой постоянную эволюцию Глобальной системы телесвязи (ГСТ), направленную на дальнейшее улучшение предоставления данных, продукции и обслуживания, являющихся критически важными по времени и с точки зрения выполнения основных целей и задач, включая предупреждения. Другая часть обеспечивает расширение обслуживания ВМО благодаря использованию технических средств обнаружения данных, доступа к ним и их извлечения (ОДИ), а также гибкой системы своевременного предоставления данных.

ИСВ предоставляет три вида услуг по сбору и распространению:

a) регулярный сбор и распространение данных и продукции, критически важных с точек зрения времени поступления и оперативного применения: эта услуга основывается на работающем в реальном масштабе времени механизме «выталкивания» информации и включает многоадресную и циркулярную передачу; она осуществляется с помощью специализированных средств телесвязи, обеспечивающих гарантированное качество обслуживания;

b) обнаружение данных, доступ к ним и их извлечение: эта услуга основывается на работающем в режиме запрос-ответ механизме «вытягивания» данных с обеспечением соответствующих функций по управлению данными; она осуществляется с помощью Интернета;

c) своевременная доставка данных и продукции: эта услуга основывается на работающем в задержанном режиме механизме «выталкивания»; она осуществляется посредством сочетания специализированных средств телесвязи и общественных сетей передачи данных, особенно Интернета.

ГЦИС должны обеспечивать предоставления аккредитованным пользователям услуги ИСВ требуемого качества и надежности в отношении:

a) функций сбора и распространения данных и продукции в реальном масштабе времени;

b) предоставления обслуживания по запросу не в реальном масштабе времени;

c) функций хранения требуемых наборов данных и продукции и соответствующих обновляемых каталогов метаданных;

d) функций по координации действий с другими ГЦИС и по планированию резервных возможностей по взаимной поддержке для предоставления услуг;

e) соблюдения стандартов ИСВ и соответствующей политики обмена данными, а также прав доступа к данным

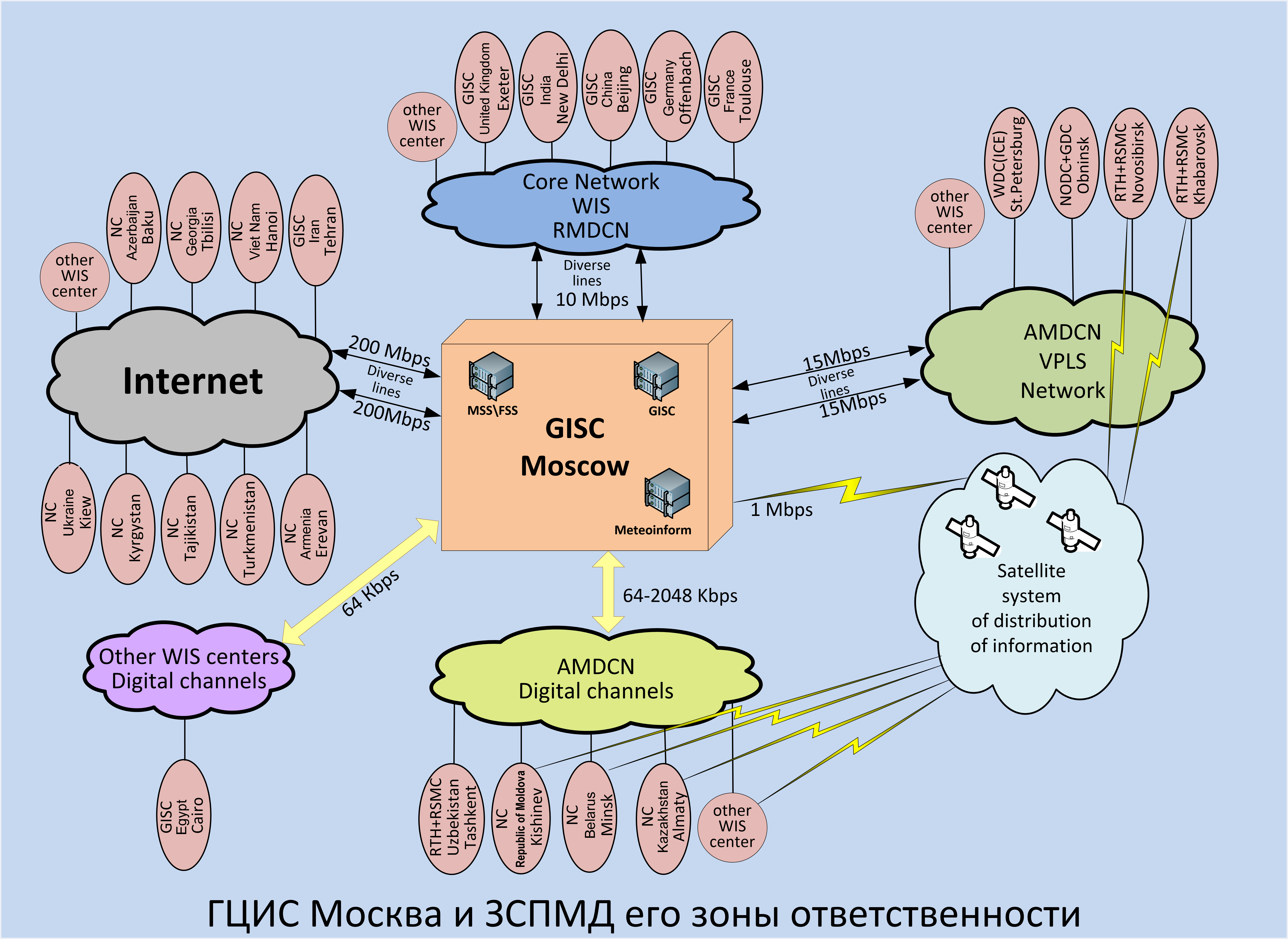

ГЦИС Москва и зональная сеть передачи метеорологических данных (ЗСПМД)

       В рамках ИСВ система телесвязи Росгидромета представлена ГЦИС и НЦ Москва, планируется осуществление нескольких ЦСДП. Глобальный центр информационной системы ВМО Москва введен в оперативную работу с 31 января 2014 года. Портал ГЦИС Москва позволяет зарегистрированным пользователям в соответствии с каталогом метаданных (описаний метаданных) найти нужную информацию, подписаться на нее и получать данные на постоянной основе. Все данные, содержащиеся в  ГЦИС, должны иметь метаданные – структуры описания данных. Каталог метаданных ГЦИС Москва объединяет каталоги метаданных глобально распространяемых данных по зоне своей ответственности, включая НГМС МСГ СНГ. ГЦИС Москва осуществляет синхронизацию своего каталога метаданных с ГЦИС Англии, Германии, Ю. Кореи, Китая, Франции, Японии, Австралии, Саудовской Аравии, Ирана, Бразилии, Индии. Синхронизация метаданных  для данных по зоне ответственности ГЦИС Марокко (Касабланка), Ю. Африка (Претория) и США (Вашингтон) осуществляется посредством сервиса временного управления метаданными (WIMMS), предоставляемым ГЦИС Япония.

11 стран РА II и РА VI (Кыргызстан, Таджикистан, Туркменистан, Армения, Азербайджан, Республика Беларусь, Грузия, Казахстан, Молдова, Узбекистан, Украина) выбрали ГЦИС Москва в качестве основного ГЦИС. Монголия выбрала ГЦИС Москва  в качестве резервного ГЦИС.

В настоящее время все НГМС подключены логическими каналами (по цифровым каналам, по сети Интернет) к РУТ Москва и передают данные по зоне своей ответственности напрямую в ГЦИС Москва.

Осуществление национального центра ИСВ

1.        Административные шаги:

1.1 Каждый Член имеет НЦ, по умолчанию являющийся центром,  которым он присоединен к ГСТ. Это – главный НЦ Члена ВМО, который должен быть включен в ИСВ.

1.2 НЦ должен выбрать один ГЦИС в качестве своего основного ГЦИС в целях загрузки метаданных в ИСВ

1.3 Выбором резервного ГЦИС является трехстороннее соглашение с тремя вовлеченными центрами (ассоциированные ГЦИС, НЦ и резервный ГЦИС).

1.4 Секретариат ВМО должен уведомляться об этих взаимосвязях ГЦИС – НЦ Постоянными Представителями.

1.5 Каждый Член ВМО должен выбрать кандидатуру на должность Ответственного за ИСВ и сообщить его данные, включая адрес электронной почты, в ВМО.

2. Техническое осуществление:

2.1 Каждый НЦ должен организовать канал с основным ГЦИС для обеспечения: передачи данных в ИСВ и работы в пользовательском аккаунте ГЦИС

В настоящее время все НЦ зоны ответственности ГЦИС Москва подключены в ИСВ:

НЦ Ташкент,  Кишинев и Минск выделенными каналами; НЦ Астана, Ашхабат, Баку, Бишкек, Душанбе, Ереван, Киев, Тбилиси – через сеть Интернет. В ГЦИС Москва созданы пользовательские аккаунты для НЦ Алма-Ата, Ашхабат, Баку, Бишкек, Киев, Кишинев, Минск. Необходимо проверить доступность имеющихся и создать аккаунты для НЦ Ташкент, Астана, Душанбе, Ереван, Тбилиси.

2.2 Каждый НЦ должен производить и обновлять метаданные, предоставлять их в свой основной ГЦИС в целях загрузки метаданных в ИСВ.

Варианты организации производства и обновления метаданных:

2.2.1 Своя собственная система, установленная для функций метаданных

2.2.2 Удаленное использование редактора, предоставленного ГЦИС

2.2.3 Делегировать ответственность за метаданные основному ГЦИС

В настоящее время метаданные НЦ зоны ответственности ГЦИС Москва первоначально сгенерированы и поддерживаются (добавляются/обновляются/удаляются) администратором ГЦИС Москва. 3 НЦ делегировали ответственность за метаданные ГЦИС Москва.

2.3 Начать использовать функциональные возможности ИСВ для передачи  и получения данных, используя соответствующие метаданные

Каталог метаданных ГЦИС Москва позволяет познакомиться с данными, имеющимися в ИСВ и оформить подписку на них, указав способ получения этих данных: по ЭП или на ФТП сервер. После одобрения  администратором, данные начнут поступать пользователю на указанный адрес

2.4 Поддерживать мониторинг региональной ИСВ посредством регулярного обновления записей страны в Базе данных страны, в том числе о доступности обслуживания, цифрах трафика, ошибках и прочих комментариев.

ГЦИС Москва осуществляет мониторинг сбора данных по зоне ответственности и ежедневно рассылает диспетчерскую телеграмму о состоянии сбора. Сбор данных синоп составляет 100% с учетом Nil и выше 99% без учета Nil. Немного хуже обстоят дела с поступлением данных к контрольному сроку. Необходимо обратить внимание на то, что в соответствии с Наставлением по ГСТ син данные должны передаваться до 15-й минуты после контрольного срока. ГЦИС Москва ведет статистику поступления данных синоп и аэро по каждому сроку и готов обсудить ее использование в рамках мониторинга зоны ответственности.

Подключение НЦ к резервному ГЦИС

Организация резервирования подключения НЦ к ИСВ -  обязательное требование к ГЦИС, определенное Наставлением по ИСВ.

В соответствии с двусторонними соглашениями о резервировании ГЦИС между Росгидрометом и Meteo-France (Франция), DWD (Германия) согласована технология и планы по организации резервирования сбора и предоставления данных: в случае аварии основного ГЦИС, резервные ГЦИС обеспечивают подключенным НЦ ввод данных по их зоне ответственности в ИСВ и доступ к архивам глобально распространяемых данных в соответствии с индивидуальными потребностями центра, либо предоставление данных по предварительной подписке.

НЦ Киев, Минск осуществили подключение к резервному ГЦИС Оффенбах.

НЦ Ереван, Тбилиси осуществили подключение к резервному ГЦИС Тулуза. Однако, по сведениям от администратора ГЦИС Тулуза резервирование выполняется не в полном объеме.

Для резервирования ГЦИС Оффенбах организованы цепи от ГЦИС Москва с НЦ Швейцарии, Швеции, Австрии, Израиля, Иордании, Кении.

Процесс сертификации НЦ:

После решения административных и технических задач по осуществлению НЦ, уведомить ВМО письмом Постоянных Представителей стран-членов НЦ и ГЦИС.

Шаблон письма в ВМО от НЦ

Генеральному Секретарю ВМО

От Постоянного Представителя Страны НЦ

Тема: Поддержка со стороны ГЦИС Москва Национального Центра [название центра]

Уважаемый проф. Таалас,

Прежде всего, хотел бы выразить свою искреннюю благодарность за поддержку деятельности Членов, в том числе деятельности, касающейся Информационной Системы ВМО (ИСВ).

[СТРАНА] хотела бы уведомить ВМО о том, что ее Национальный Центр [Название Центра, если таковое установлено] по согласованию с ГЦИС Москва, сертифицирован как центр, соответствующий ИСВ согласно разделу 2.4 в Наставлении по ИСВ (ВМО № 000) (Издание 2015 г.). Реквизиты Центра:

[Страна]

Настоящее название центра:

Местоположение центра: РА [II или VI] [Название города НЦ]

URL: [URL для НМГС]

Надеюсь, что данное письмо окажется полезным для дальнейшего осуществления ИСВ.

Искренне Ваш,

Постоянный Представитель  [Страна НЦ]

Состояние перехода НГМС МСГ СНГ в ИСВ  по состоянию на апрель 2018 г. отображено в прилагаемой таблице
