Методика формирования ресурсного плана 2018

Методика формирования ресурсного плана 2018

Методика формирования суммарного ресурсного плана потребления CPU, RAM и HDD в 2018 года Продуктами подготовлена на основе расчётного плана базовых лимитов, предоставляемого Продуктам в виде формы для заполнения.

Расчётный план базовых лимитов 2018

Расчётный план базовых лимитов 2018 представляет собой максимальный объем ресурсов ЦОД, которые предоставляются (Provisioned), Продукту ДИТ в 2018 году. Он рассчитан на основании динамики фактического использования ресурсов ЦОД за 2017 год по каждому виртуальному серверу (ВМ) на 01 декабря 2017 года. Отчёт по динамике фактического использованию публикуется еженедельно на портале Datacenter. mos. ru.

По разным видам ресурсов использованы разные формулы подсчёта:

CPU & RAM – базовые лимиты рассчитаны на 2018 год по суммарному значению «vCPU предоставлено, cores» и «RAM предоставлено, GB» (Provisioned) на 01.12.2017 года, соответственно.

Prov2018 = Provisioned CPU (RAM).

где:        Prov2018 – базовый лимит выделения Продукту ресурсов ЦОД (Provisioned) на 2018 год.

Provisioned - общий объем предоставленного ресурса на 01.12.2017 года.

Для расчёта базовых лимитов потребления ресурсов Продуктами на 2018 год «Prov2018» использована формула:

Prov2018 = Used (HDD фактически занято) + 30%.

где:        Prov2018 – базовый лимит выделения Продукту ресурсов ЦОД (Provisioned) на 2018 год.

Used (HDD фактически занято) = фактически занятое дисковое пространство (не равно предоставленному (Provisioned)!) всех ВМ Продукта в виртуальной среде на 01.12.2017 года.

«Provisioned» - общий объем логических дисковых разделов ВМ: системных (раздел 4 в Заявке) и файловых (Раздел 5 в Заявке).

Исходя из динамики фактического использования ресурсов HDD ЦОД за 2017 год сформированы промежуточные поквартальные базовые лимиты выделения ресурсов Provision Plan 2018 (ProvPlan2018):

Plan1кв2018 = Used +7.5%, ГБ; Plan2кв2018 = Used +15%, ГБ; Plan3кв2018 = Used +22.5%, ГБ; Plan2018 = Used +30%, ГБ.

Планирование

Для формирования ресурсного плана Продукта ProvPlan2018 Вы можете использовать предложенную выше формулу ProvPlan2018=Prov2018 или спрогнозировать поквартальные ресурсные лимиты для каждой ВМ самостоятельно.

Добавление в ресурсный план CIFS/NFS shared-хранилища:

Выберите своё shared-хранилище. Если оно распределено между несколькими ИС, определите, какая из ваших ИС будет основным владельцем ресурса. Подсчитайте суммарный объем предоставленного дискового пространства всех разделов HDD CIFS/NFS shared-хранилища. Составьте поквартальный ресурсный план HDD, требуемых shared-хранилищу, аналогично ВМ, у которой CPU & RAM = 0. Внесите ваши ресурсные планы ВМ и CIFS/NFS shared-хранилищ в предложенную форму в поля соответствующих голубых и жёлтых столбцов соответственно названиям ВМ и shared-ресурсов (Рис. 1)1.

Зона (выбрать из списка) – контур ИС (development, test, preproduction, production); PlanCPU2018, cores – CPU; PlanRAM2018, ГБ – RAM; PlanNкв2018, ГБ – плановый объем требуемого дискового пространства HDD на соответствующий квартал N; Plan2018 (Used +30%) – плановый объем требуемого дискового пространства дискового пространства HDD на 2018 год

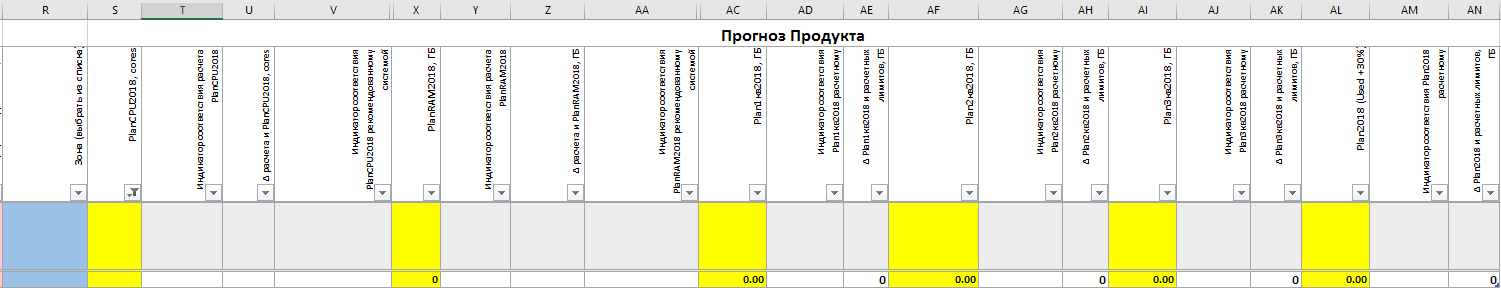

Рисунок 1 Образец формы для заполнения

Программа автоматически сопоставляет Ваш ресурсный план с расчётными базовыми лимитами и рекомендованными системой значениями и выводит предупредительные сообщения-индикаторы о их превышении по каждому ресурсу (vCPU, vRAM, vHDD):

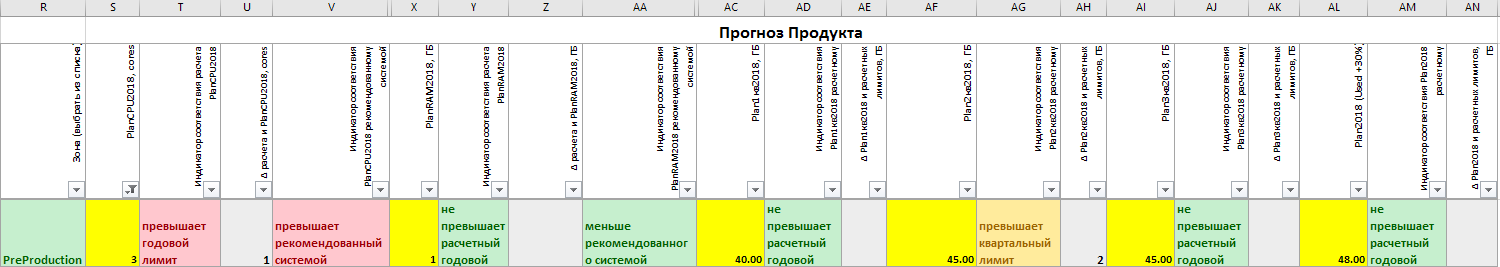

Рисунок 2 Пример заполнения плана

по каждой ВМ – с указанием размера отличий от расчёта (Рис. 3);

Рисунок 3 Пример индикации по отдельной ВМ

Сводный по Продукту (Рис. 4) – на отдельном листе;

Рисунок 4 Пример обобщённой индикации по Продукту

Если суммарный ресурсный план Продукта не превышает расчётные базовые лимиты – «зелёный индикатор». Если суммарный ресурсный план Продукта превышает расчётный квартальный лимит, но в пределах расчётного годового лимита – «жёлтый индикатор». Если суммарный ресурсный план Продукта превышает расчётный годовой лимит – «красный индикатор».

Сводный ресурсный план Продукта в цифрах отражается на листе «Сводный план».

Для просмотра сводного ресурсного плана по вашему Продукту нажмите на кнопку «Обновить» на закладке «Данные», а затем выберите ваш Продукт из выпадающего списка. (Рис. 5)

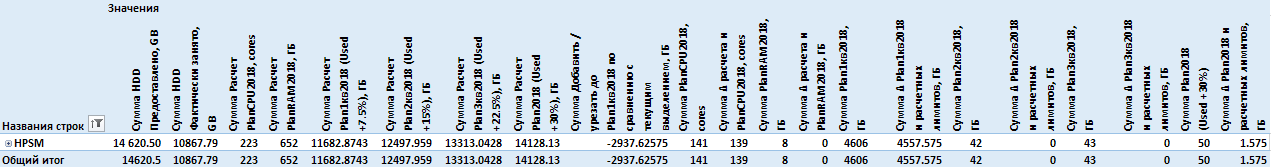

Рисунок 5 Сводный ресурсный план по Продукту

Если вам нужно составить ресурсный план на ВМ и(или) CIFS/NFS shared-хранилища, которых нет в предложенной форме, скопируйте заголовки столбцов плана в новый файл-дополнение и заполните его по форме основного:

Кластер Продукта; Продукт по реестру ИС; ИС по реестру; Name - Впишите в поле название ВМ и(или) CIFS/NFS shared-хранилища; Зона (выбрать из списка) – контур ИС (development, test, preproduction, production); PlanCPU2018, cores – CPU; PlanRAM2018, ГБ – RAM; PlanNкв2018, ГБ – плановый объем требуемого дискового пространства HDD на соответствующий квартал N; Plan2018 (Used +30%) – плановый объем требуемого дискового пространства HDD на 2018 год.

Защитите у руководителя ДИТ сформированный суммарный (основная часть + дополнение) ресурсный план Продукта для его утверждения. Утверждённый руководителем ДИТ ресурсный план пришлите по электронной почте в ЦОД на адрес: *****@***mos. ru.

Управление ресурсами на основе утверждённого ресурсного плана

Сразу после утверждения суммарного ресурсного плана 2018 вам необходимо привести объем предоставленных ресурсов к утверждённому ресурсному плану:

Проверить эффективность фактического использования ресурсов ЦОД (по еженедельному отчёту):

Примечание. Расчётный базовый размер необходимого изменения по каждой ВМ, отражается в файле «План утилизации вирт. ресурсов 2018» в колонке «Добавить / урезать до Plan1кв2018 по сравнению с текущим выделением, ГБ»

Сформировать совместно с ЦОД график возврата неиспользуемых ресурсов до утверждённого Руководителем ДИТ значения Plan1кв2018. Вернуть неиспользуемые ресурсы в пул ДИТа до конца 1 квартала 2018 года. После приведения объёма предоставленных ресурсов к утверждённому ресурсному плану операционное изменение размера ресурсов Продукта (в том числе выделение ресурсов для новых ИС/ВМ) осуществляется по стандартным заявкам, в соответствии с правилами выделения ресурсов ЦОД в пределах квартальных лимитов:

Правила выделения ресурсов ЦОД

ЦОД ведёт учёт фактического использования предоставленных ресурсов и достижению лимита. Уменьшение объёма предоставленных ресурсов ЦОД осуществляется стандартным заявкам на получение/модификацию услуг ЦОД. Срок исполнения ЦОДом операции рассчитывается под каждую заявку индивидуально. Высвобождаемый объем передаётся в общий в общий пул ресурсов ДИТа. Увеличение объёма предоставленных ресурсов ЦОД в пределах утверждённого лимита текущего квартала производится по стандартным заявкам на получение/модификацию услуг ЦОД в сроки стандартного SLA ЦОД. Выделение ресурсов ЦОД сверх квартального лимита, но в пределах годового – по согласованию с руководителем кластера. Выделение ресурсов ЦОД сверх годового лимита (включая новые) производится по согласованию руководителя департамента.

1 Ресурсный план на ВМ и(или) CIFS/NFS shared-хранилища, которых нет в предложенной форме (например, созданные после 01 декабря или планируемые к созданию), необходимо прислать в отдельном файле того же формата для консолидации данных (см. пункт 5 настоящего раздела).
