Цифровая комнатная тв-антенна

Модель №: AV-6016

Введение:

Это специально разработанная антенна для приёма как аналогового, так и цифрового наземного ТВ-вещания. Она может принимать ТВ-сигналы вашего региона в диапазоне ОВЧ и УВЧ. Это лучшее решение для домашнего приёма и цифрового портативного ТВ-приёма. Её очень удобно устанавливать и весьма легко использовать.

Технические характеристики:

    Диапазон частот: 87,5-230 МГц, УВЧ: 470-862 МГц Дальность приёма: ОВЧ/УВЧ Коэффициент усиления антенны: 30 дБ Макс. Уровень выходного сигнала: 100 дБмкВ макс Импеданс: 75 ? Коэффициент шума: <3дБ Источник питания: Через адаптер переменного/постоянного тока (DC 6В/100 мА)

Комплект поставки:


Главный блок антенны Адаптер

Характеристики продукта:

    Дизайн устройства, предназначенный для поверхностного монтажа Стильный и компактный дизайн С усилителем с высоким коэффициентом усиления и низким уровнем шума (модель с усилителем) Отличный приём для цифровых, «freeview» и аналоговых ТВ-сигналов

Специально совместима с телевидением высокой чёткости (HDTV) различного цифрового наземного сигнала (DVB-T, DVB-T2, ISDB-T, DTMB ATSC) и DAB-/FM-радио.

Установка 1: С источником питания от адаптера переменного/постоянного тока [Рис. 1]

Обратите внимание, что при этой установке вам необходимо убедиться, что ваш ТВ-приёмник может поддерживать коаксиальный кабель 6 В DC, подключённый через разъём IEC к антенне.

Шаг 1. Подключите коаксиальный кабель к телевизионной приставке, подключите телевизионную приставку к телевизору, подключите адаптер к антенне.

Шаг 2. Подключите ТВ-приёмник к вашему телевизору. Убедитесь, что функция питания коаксиального кабеля вашего ТВ-приёмника находится в положении «ON» («ВКЛ.»). (Проверьте функцию питания коаксиального кабеля в руководстве по эксплуатации вашего ТВ-приёмника)

Шаг 3. Отрегулируйте антенну в лучшем положении, чтобы получить чёткое ТВ-изображение, затем зафиксируйте антенну

Шаг 4. Приведите в порядок коаксиальный кабель для аккуратного вида и безопасности.

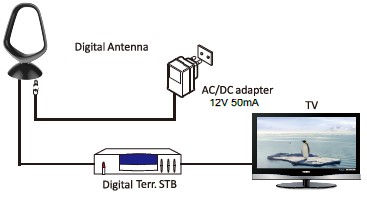

Рис. 1: Питание через адаптер переменного/постоянного тока

Установка 2: С источником питания от цифровой телевизионной приставки

Шаг 1. Подключите коаксиальный кабель к антенне и телевизионной приставке, подключите телевизионную приставку к телевизору.

Шаг 2. Подключите обратной стороной вставной блок питания к ТВ-приёмнику с пометкой «TV» («ТВ»).

Шаг 3. Подключите ТВ-приёмник к вашему телевизору

Шаг 4. Отрегулируйте антенну в лучшем положении, чтобы получить чёткое ТВ-изображение, затем зафиксируйте антенну

Шаг 5. Приведите в порядок коаксиальный кабель для аккуратного вида и безопасности.

Рис 2. Питание через цифровую телевизионную приставку

Примечания:

Примечание: Для лучшего приёма проверьте следующие условия:

Держите антенну подальше от источников помех: держите антенну подальше от таких приборов с большой потребляемой мощностью, как кондиционер воздуха, лифт, фен для сушки волос, микроволновая печь … и т. п. Размещайте антенну возле окон в случае, если антенна используется в помещении. Устанавливайте антенну как можно выше: При цифровом наземном приёме, в случае, если между антенной и башенной опорой ЛЭП есть некие помехи, это приведёт к временной потере сигнала.

Таким образом, если антенна установлена как можно выше, количество этих помех будет уменьшено.
