Данный документ содержит описание условий, оборудования и последовательности действий, необходимых для подключения, настройки и запуска ПАК A4Vending на той или иной модели вендинговых аппаратов.

Документ предназначен для сотрудников технических/инженерных служб вендинговых операторов, отвечающих за техническое обслуживание вендинговых аппаратов.

Документ обязателен к прочтению перед работами, связанными с установкой, настройкой, заменой или отключением оборудования A4Vending.

Оглавление

1        Подготовка к установке оборудования A4Vending        7

1.1        Предварительные условия        7

1.2        Подготовка оборудования        7

2        Стандартная схема подключения        10

2.1        Подключение по протоколу MDB        11

2.2        Подключение по протоколу Executive        11

2.3        Подключение системы мониторинга        11

3        Нестандартные схемы подключения оборудования        11

4        Проверка подключения        12

5        Отключение оборудования        12

6        Приложение 1. Используемые кабели        13

7        Приложение 2. Описание режимов PreAuthorization и PreSelection        14

8        Приложение 3. Дополнительные материалы по подключению оборудования        16

Термины и определения

Термин	Определение
AMIT	Устройство, осуществляющее телеметрию, проведение транзакций и связь с сервером.
VPOS	Устройство для чтения карт оплаты, снабженное динамиком для вывода голосовых сообщений и информационным дисплеем.
Вендинговый аппарат (аппарат)	Аппарат осуществляющий продажу услуги/товара автоматически, без участия продавца. (кофейник, снэковый аппарат и т. д.)
Vending Machine Controller	Электронная плата, к которой подключаются периферийные устройства аппарата. Осуществляет управление работой аппарата.
PreSelection	Режим работы AMIT, использующий 1 операцию.
PreAuthorization	Режим работы AMIT, использующий 3 операции.
Операция оплаты	Финансовая транзакция, совмещающая проверку наличия средств на счету покупателя и списание со счета.
Операция авторизации	Финансовая транзакция, осуществляющая проверку наличия средств на счету покупателя
Операция аварийной отмены	Финансовая транзакция, осуществляющая отмену предыдущей транзакции
EMV	Международный стандарт для чиповых карт
PayWave/PayPass	Международный стандарт Visa/MasterCard для бесконтактных карт

сокращения

Сокращение	Расшифровка
VMC	Vending Machine Controller

Подготовка к установке оборудования A4Vending Предварительные условия

Перед подключением оборудования к аппарату удостоверьтесь, что выполнены следующие условия:

№	Условие	Способ проверки
1	Программное обеспечение аппарата поддерживает использование кард-ридеров	Обратитесь к документации по данному аппарату или производителю аппарата.
2	AMIT зарегистрирован на сервере A4Vending	Обратиться в службу поддержки A4Vending.
3	Имеется  SIM-карта с возможностью передачи данных по GPRS или доступ в Internet по Ethernet-соединению	GPRS: Вставьте SIM-карту в мобильный телефон, попробуйте выйти в Internet. Ethernet: Подключите к какому-либо совместимому устройству, попробуйте выйти в Internet.
4	Аппарат внесен в список аппаратов в Личном веб-кабинете	См. Инструкцию пользователя Nayax Web-cabinet <номер раздела>
5	AMIT настроен для работы в режиме PreSelection или PreAuthorization.	См. Инструкцию пользователя Nayax Web-cabinet <номер раздела>
6	Аппарат выключен	Удостоверьтесь, что электропитание аппарата отключено.

Подготовка оборудования Проверьте комплектность оборудования. В комплект поставки входит:

Контроллер AMIT;

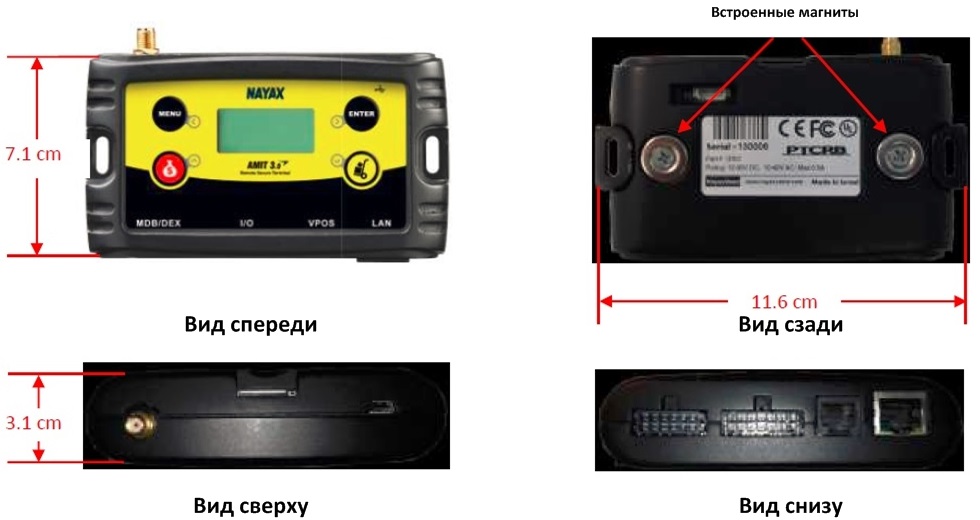

Рис. 1 Внешний вид AMIT

GPRS-антенна для AMIT;

Рис. 2 Внешний вил GPRS-антенны

Кардридер VPOS;

Рис. 3 Внешний вид VPOS

Металлическая пластина и 4 винта для крепления VPOS к аппарату;

Рис. 4 Внешний вид пластины крепления.

Коммутационный кабель RJ45-RJ12;

Рис. 5 Внешний вид коммутационного кабеля

Кабель MDB;

Рис.6 Внешний вид кабеля MDB

Дополнительные кабели и переходники для конкретных моделей аппаратов (опционально, наличие переходников указывается при заказе оборудования A4Vending).

Убедитесь, что на оборудовании:

Отсутствуют механические повреждения (трещины, вмятины, крупные сколы, следы вскрытия и т. п.); LED-дисплеи целые; Отсутствуют следы ржавчины;

Установите антенну, вставьте SIM-карту в слот на AMIT до щелчка (в случае если используется доступ к Internet через GPRS).

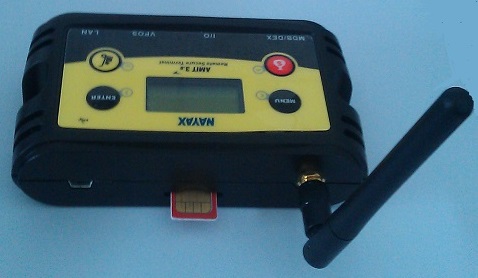

Рис. 7 AMIT с SIM-картой и установленной GPRS-антенной

Подготовьте место для установки AMIT в аппарате.

Требования к месту установки AMIT:

Контроллер должен быть установлен на видном месте, обеспечивающем легкий доступ к кнопкам управления на его корпусе; Не допускается устанавливать контроллер в непосредственной близости от нагревательных или охладительных элементов аппарата; Не допускается подвергать контроллер воздействию внешней влаги (напр., дождь); GPRS-антенна должна быть максимально удалена от металлический частей аппарата для предотвращения потерь сигнала (в случае если используется доступ к Internet через GPRS); Не допускается пережимать кабели.

Подготовьте место для установки VPOS на передней панели аппарата.

Требования к месту установки VPOS:

VPOS может быть установлен вместо панели купюроприемника; Расположение VPOS не должно мешать использованию магнитной карты; Не допускается пережимать кабель, идущий от VPOS к AMIT

Стандартная схема подключения

Под Стандартной понимается схема, подходящая для большинства существующих аппаратов, не требующая дополнительных кабелей, переходников и/или нестандартной настройки компонентов аппарата.

Описание используемых кабелей см. Приложение 1. Используемые кабели.

Подключение по протоколу MDB Подключить кабель MDB к AMIT в разъем «MDB/DEX»; Отключить кабель MDB аппарата, идущий от VMC к купюроприемнику, от купюроприемника; Подключить к кабелю, идущему от VMC к купюроприемнику, кабель MDB для AMIT(а); Подключить другую часть кабеля MDB для AMIT к купюроприемнику; Подключить VPOS к AMIT в разъем «VPOS» с помощью коммутационного кабеля RJ45-RG12. При подключении к Internet с помощью Ethernet подключите кабель в разъем «LAN» на AMIT. Подключение по протоколу Executive Подключить кабель MDB к AMIT; Отключить кабель MDB, идущий от монетоприемника к купюроприемнику, от купюроприемника; Подключить к кабелю, идущему от монетоприемника к купюроприемнику, кабель MDB  для AMIT(а); Подключить другую часть кабеля MDB для AMIT к купюроприемнику; Соединить VPOS с AMIT при помощи коммутационного кабеля RJ45-RG12. При подключении к Internet с помощью Ethernet подключите кабель в разъем «LAN» на AMIT.
Подключение системы мониторинга Подключение по  протоколу MDB: подключить к разъему DEX на VMC (или кабелю с разъемом DEX идущий от VMC)  DEX-штекер на кабеле MDB для AMIT; Подключение по  протоколу Executive: подключить к кабелю с разъемом DEX, идущему от монетоприемника, DEX-штекер на кабеле MDB для AMIT.
Нестандартные схемы подключения оборудования

Для ряда аппаратов и компонентов аппаратов (купюроприемники и т. п.) используются схемы подключения, отличающиеся от Стандартной схемы.

Список аппаратов/компонентов аппаратов и ссылки на инструкции по подключению см. в Приложение 3.  Дополнительные материалы по подключению оборудования.

Проверка подключения Включите вендинговый аппарат Дождитесь появления на дисплее VPOS надписи «Swipe Card/Dial». При первом подключении время загрузки AMIT может достигать 5-10 минут. При появлении на дисплее кода или сообщения об ошибке см. документ «DiG User Manual». Прокатайте карту В зависимости от режима, в котором работает AMIT, сделайте следующее:

Режим PreSelection:

Наберите номер товара на цифровой панели аппарата Дождитесь окончания операции оплаты. Заберите товар. При появлении на дисплее кода или сообщения об ошибке см. документ «DiG-User Manual».

Режим PreAuthorization:

Дождитесь окончания операции авторизации Наберите номер товара на цифровой панели аппарата Заберите товар. При появлении на дисплее кода или сообщения об ошибке см. документ «DiG-User Manual».

Описание режимов см. Приложение 2. Описание режимов PreSelection и PreAuthorization.

Войдите в Личный веб-кабинет, раздел «Отчеты по безналу», пункт «Контролер операций». Удостоверьтесь в успешности транзакции и списании корректной суммы. Отключение оборудования Отключите питание аппарата. Дисплей AMIT и VPOS может продолжать работать в течение 2-5 минут после отключения питания. Аккуратно отсоедините кабели от AMIT, VPOS и оборудования аппарата. Верните первоначальные настройки аппарата.

Приложение 1. Используемые кабели

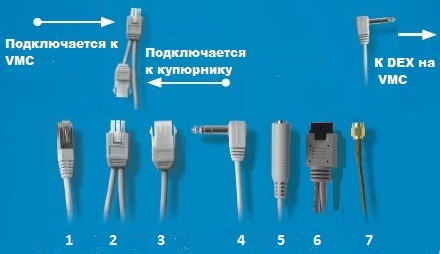

Рис. 8 Стандартные кабели

RJ45-RJ12 для соединения VPOS и AMIT MDB-M1(часть кабеля MDB) для подключения к VMC MDB-M(часть кабеля MDB) для подключения к купюроприемнику DEX-M(часть кабеля MDB) для подключения к разъему DEX на VMC DEX-F2 разъем, подключенный к VMC MDB-F(часть кабеля MDB) для подключения к AMIT Антенный разъем
Приложение 2. Описание режимов PreAuthorization и PreSelection

Режим работы AMIT определяет состав и последовательность осуществления финансовых операций.

Выбор режима зависит от возможности работы AMIT с аппаратом в одном из режимов.

Режим	Последовательность действий
PreSelection	Покупатель прокатывает карту Система предлагает выбрать товар Покупатель набирает код товара на клавиатуре аппарата Система осуществляет операцию Оплаты товаров и услуг (AUTH_CAPTURE). При успешной операции аппарат выдает товар и происходит списание средств со счета клиента. В случае отсутствия на счету клиента суммы, равной стоимости выбранного товара, происходит отказ в осуществлении покупки. Покупатель забирает товар. При подключенной у покупателя системе СМС-информирования об операциях с банковской картой ему приходит 1 СМС-сообщение с уведомлением о списании суммы, равной стоимости купленного товара.
PreAuthorization	Покупатель прокатывает карту Система осуществляет операцию Авторизации (AUTH_ONLY) При успешной операции Система предлагает выбрать товар и происходит резервирование на счету клиента суммы N(<вставить ссылку>). В случае отсутствия на счету клиента суммы, равной стоимости выбранного товара, происходит отказ в осуществлении покупки и резервирования не происходит. Покупатель набирает код товара на клавиатуре аппарата. Система осуществляет операцию аварийной отмены (VOID) предыдущей операции Авторизации и происходит отмена резервирования суммы N. Система Система осуществляет операцию Оплаты товаров и услуг (AUTH_CAPTURE) на сумму, равную стоимости выбранного товара. При успешной операции аппарат выдает товар и происходит списание средств со счета клиента. При подключенной у покупателя системе СМС-информирования об операциях с банковской картой ему приходит 3 СМС сообщения: о списании суммы N, об отмене списания суммы N, о списании стоимости выбранного товара.

Приложение 3. Дополнительные материалы по подключению оборудования

Аппарат/Компонент аппарата	Ссылка на документ
Bianchi	Bianchi_DDCMP_report
MEI	MEI Cashflow CF 690 Executive Setup MEI Cashflow CF 7000 Executive Setup
Necta	Setup for Necta Machines
NRI	NRI Coin Mechanism Executive Setup

1 M – Male

2 F – Female
