Оборудование для систем коллективного приема эфирного и спутникового телевидения

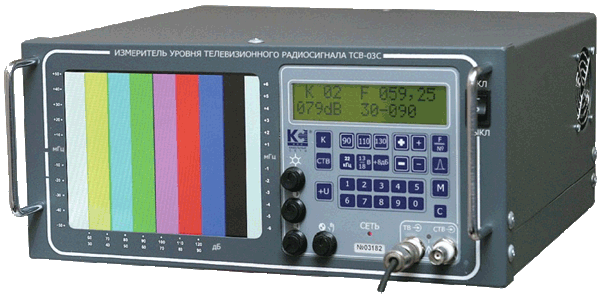

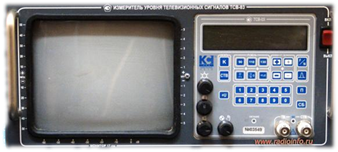

ТСВ-03
Диапазон рабочих частот
40-860 МГц,
пределы измерений 30-130 дБ/мкВ, точность измерений 2дБ, ч/б монитор 7",
спектроанализатор,
встроенный аккумулятор, вес 5,5 кг
ТСВ-03Ц
Диапазон рабочих частот
40-860 МГц,
пределы измерений 30-130 дБ/мкВ,
точность измерений 2дБ,
цветной TFT монитор 6,8", спектроанализатор,
встроенный аккумулятор, вес 5,5 кг
ТСВ-03ЦС
Диапазон рабочих частот
40-860 МГц / 920-2150 МГц,
пределы измерений 30-130 дБ/мкВ,
точность измерений 2дБ,
цветной TFT монитор 6,8", спектроанализатор,
встроенный аккумулятор, вес 5,5 кг
ТСВ-07
Диапазон 40-860 МГц,
пределы измерений 30-120 дБ/мкв,
точность измерений 2дБ,
ж/к индикатор, соотношение сигнал/шум, автосканирование, спектроанализатор, встроенный аккумулятор,
портативные размеры, вес 0,6 кг

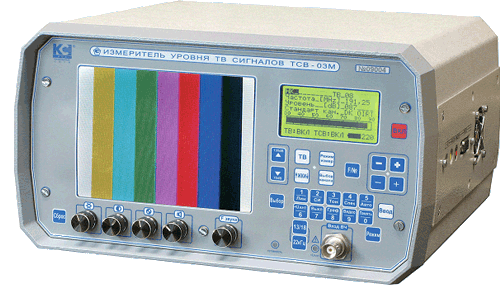

ТСВ-03М-S
TVSAT измеритель с анализатором спектра
и DVB-S(QPSK)декодером
c цветным
встроенным TFT монитором 5,6"
измерение MER, BER,
отношения C/N, V/A
диапазон 5-2150МГц
диапазон измерений 10-130дБ/мкВ,
точность изммерений 2дБ
LNB 13-18В, 64канала, измеряемых
в автоматическом режиме.
RS-232, вес с аккумулятором 5,2кг.
ТСВ-03М-T
TVSAT измеритель с анализатором спектра
и DVB-T(COFDM) декодером
c цветным
встроенным TFT монитором 5,6"
измерение MER, BER, отношения C/N, V/A
диапазон 5-860МГц
диапазон измерений 10-130дБ/мкВ,
точность измерений 2дБ,
64 канала, измеряемых в автоматическом режиме.
RS-232, вес с аккумулятором 5,2кг
тюнер
DVB-S/T MPEG-2 Дополнительная опция к моделям
ТСВ-03М-S или ТСВ-03М-Т
модуль
MPEG-4 Дополнительная опция к моделям
ТСВ-03М-S или ТСВ-03М-Т
модуль
Обратного канала Дополнительная опция к моделям
ТСВ-03М-S или ТСВ-03М-Т
_____________________________________________________________________________
Мультисвитчеры
Мультисвич Terra MSR 508
предназначен для создания коллективных систем приема спутникового и наземного телевидения. Мультисвич обеспечивает независимый доступ каждого абонента ко всем входным сигналам спутникового и наземного телевидения. Terra MSR 508 имеет 5 входов (горизонтальная и вертикальная поляризация, верхний и нижний диапазон и один тв вход) и 8 выходов для подключения 8 точек независимого просмотра. Рабочий диапазон частот: спутник (950-2400МГц), тв вход (47-862МГц). Мультисвич имеет встроенный источник питания, работающий от сети переменного тока ~220V. Регулировка усиления телевизионного сигнала от 0до 20дБ. Размер: 230x128x53мм/0.78кг.

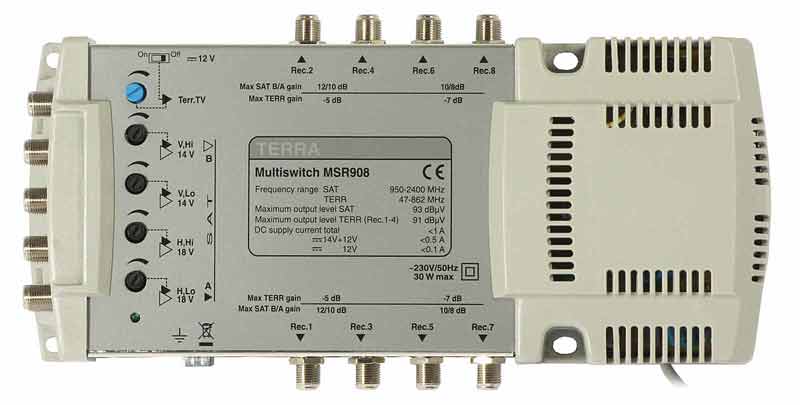

Мультисвич Terra MSR 908
имеет 9 входов (H и V поляризация, верхний и нижний диапазон один тв вход) и 8 выходов для подключения 8-ми ресиверов. Мультисвич имеет встроенный блок питания, который работает от сети переменного тока ~230V. Возможность регулировки усиления тв сигнала от 0 до 20дБ. Рабочие частоты: спутник (950-2400МГц), тв вход (47-862МГц). Используется для создания коллективных систем приема эфирного и спутникового телевидения.
Мультисвитч Terra MS-554
| Оконечный (4SAT+TV)на 4выхода, 13/18В, 22кГц питание 18В |
Модуляторы

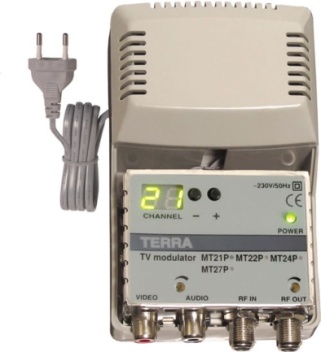

ВЧ модулятор Terra MT 21 P(ДМВ)
Преобразовывает низкую частоту (НЧ) в высокую частоту (ВЧ). Перестраиваемый ТВ модулятор с двухполосной модуляцией светодиодный дисплей и кнопочное управление встроенного микропроцессора.
ВЧ модулятор Terra MT 27Р(МВ/ДМВ)
перестраиваемые ТВ модуляторы с двухполосной модуляцией светодиодный дисплей и кнопочное управление встроенного микропроцессора, энергонезависимая память, ФАПЧ кварцевая стабилизация частот несущих видео и звука, встроенный источник питания, регулировка уровня звука, выходного уровня ВЧ, защита от несанкционированного доступа, проходное суммирование по ВЧ
ВЧ модулятор TERRA MT 29
Перестраиваемый ТВ модулятор с двухполосной модуляцией
Энергонезависимая память
ФАПЧ кварцевая стабилизация частот несущих видео и звука
Регулировка уровня звука
Проходное суммирование по ВЧ
Одним модулятором перекрывается весь ТВ диапазон
Встроенный тест-генератор
Разьемы:видео/аудио-типа 3хRCA гнездо, ВЧ-типа F

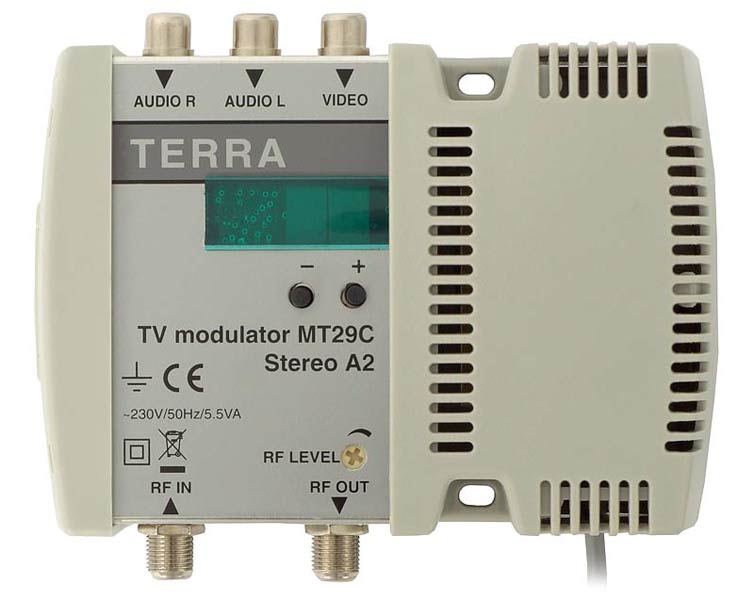

ВЧ модулятор TERRA MT 29С стерио
Телевизионный модулятор Terra mt29с применяется для преобразования низкочастотного сигнала в высоко частотный в дециметровом или метровом диапазоне (1-69к). Применяется с ресиверами, в которых отсутствует ВЧ выход на задней панеле. Встроенный источник питания от сети переменного тока 230V. К ресиверу подключение идет через шнур стандарта "тюльпан". Звук: моно/стерео. Рабочие частоты: 49,25-862МГц. Уровень выходного сигнала 100дБ.

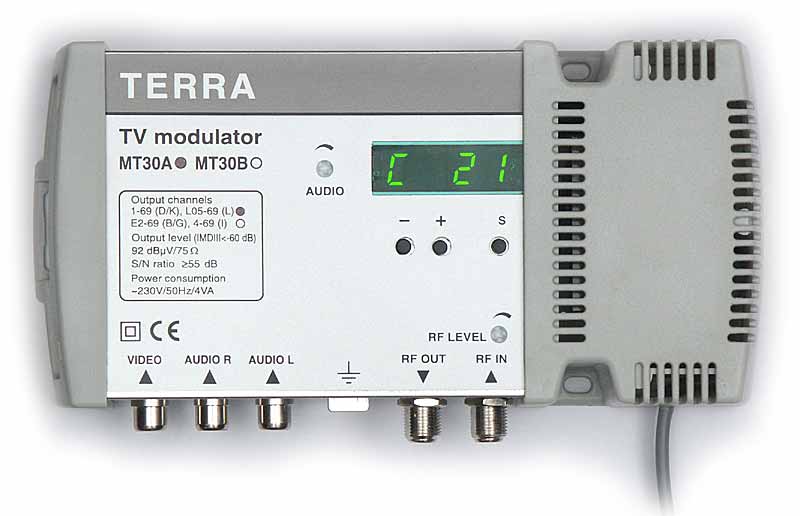

тв-модулятор Terra MT 30A
Профессиональный тв-модулятор (modulator) Terra MT 30A используется для преобразования сигнала из низкой частоты в высокую как в дециметровом диапазоне, так и в метровом с 1 по 69канал. Широко применяется в спутниковом тв с ресиверами, у которых отсутствует ВЧ выход для подключения нескольких телевизоров (зависимый просмотр). Имеет встроенный источник питания, работает от сети переменного тока 230V. Подключение к спутниковому ресиверу через шнур стандарта "тюльпан". Передача звука только в моно. Уровень выходного сигнала 77-92дБ. Более высокая точность установки частоты, что немаловажно при модуляции большого количества каналов в кабельную сеть
тв-модулятор Terra MT 30С Стерио
Профессиональный тв-модулятор (modulator) Terra MT 30С используется для преобразования сигнала из низкой частоты в высокую как в дециметровом диапазоне, так и в метровом с 1 по 69канал. Широко применяется в спутниковом тв с ресиверами, у которых отсутствует ВЧ выход для подключения нескольких телевизоров (зависимый просмотр). Имеет встроенный источник питания, работает от сети переменного тока 230V. Подключение к спутниковому ресиверу через шнур стандарта "тюльпан". Передача звука СТЕРИО Уровень выходного сигнала 77-92дБ. Более высокая точность установки частоты, что немаловажно при модуляции большого количества каналов в кабельную сеть
УСИЛИТЕЛИ TERRA

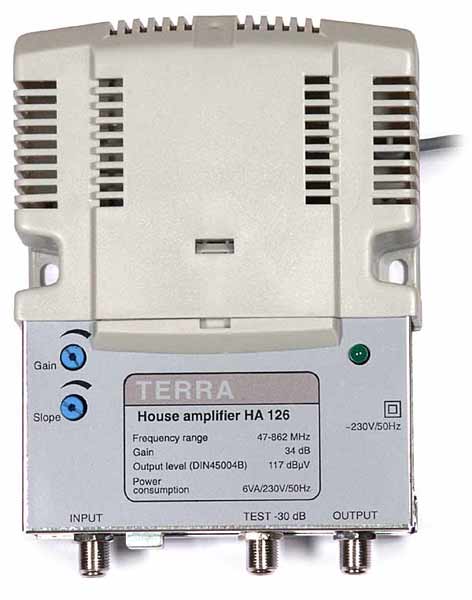

Домовой усилитель средней мощности (Terra) HA 126
1-69к., 34 дБ, 117 дБмВ. Диапазон: прямой канал 47-862 МГц; неравномерность АЧХ ±0,5 дБ; пределы регулировки коэф. усиления 20 дБ; пределы регулировки наклона АЧХ; типовой 18 дБ; макс. выходной уровень IMD3=60 дБ(DIN45004В) 117 дБмкВ; макс. выходной уровень IMD3=60 дБ(EN5-0083-3) 111 дБмкВ; макс. выходной уровень IMD2=60 дБ(EN50083-3) 112 дБмкВ; входной и выходной коэф. отражения >14 дБ; коэф. шума <6 дБ; ослабление тестовой точки -30 дБ; потребляемая мощность 230 В/50 Гц/6 ВА; диапазон рабочих t -20, +50°C.

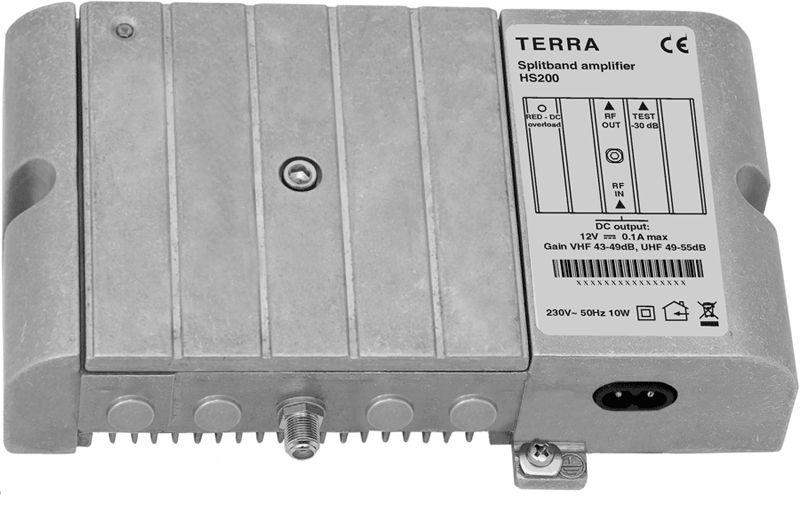

Усилитель большой мощности
с расщеплением диапазона(Terra) HS200
усилитель с расщеплением диапазона с отдельной регулировкой усиления в МВ и ДМВ диапазонах, возможность питания внешних устройств через ВЧ входной порт, литой корпус, тестовая точка на выходе и зажим для заземления, встроенный источник питания
Частотный диапазон VHF UHF 47-422 MHz 470-862 MHz
Коэффициент усиления 43-49 dB 49-55 dB
Регулировка усиления аттенюатор 0? -20 dB 0? -18 dB
Макс. выходной уровень IMD3=60 dB (DIN4004B) 118 dB?V 121 dB?V
Коэффициент шума < 6 dB
Диапазон рабочих температур -200 ? +500 C

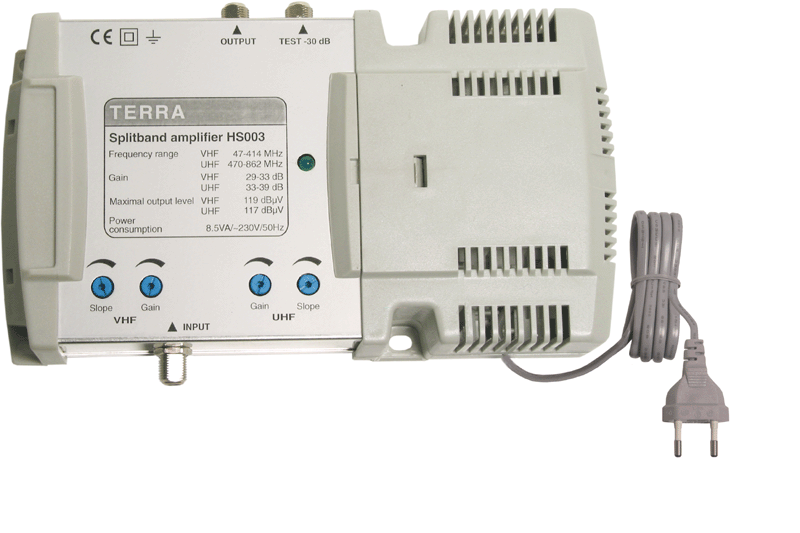

Усилитель телевизионного сигнала домовой TERRA HS 003
Усилитель с расщеплением диапазона для индивидуального и коллективного приема. Отдельная регулировка метров и дециметров. Полоса частот VHF 47-414 МГц UHF 470-862 МГц, Коэффициент усиления 29-33 дБ 33-39 дБ Пределы регулировки коэффициента усиления 0 - -20 дБ, Пределы регулировки наклона АЧХ 0 - -18 дБ 0 - -8 дБ, Максимальный выходной уровень 119 дБмкВ 117 дБмкВ, Диапазон рабочих температур -20°C - 50 °C, Габариты 232x108x46 мм, Вес (в упаковке) 0.83 кг.
2-х входовый усилитель TERRA MA021
для сложения и выравнивания сигналов принимаемых от нескольких антенн (до 4-ех входов), защита и индикация перегрузки по ПТ, регулируемые аттенюаторы по каждому входу, подача питания (коммутир.) на предусилители через все входы или ПТ выход через разъем 2.1/5.5 mm встроенная тестовая точка, металлопластиковый корпус

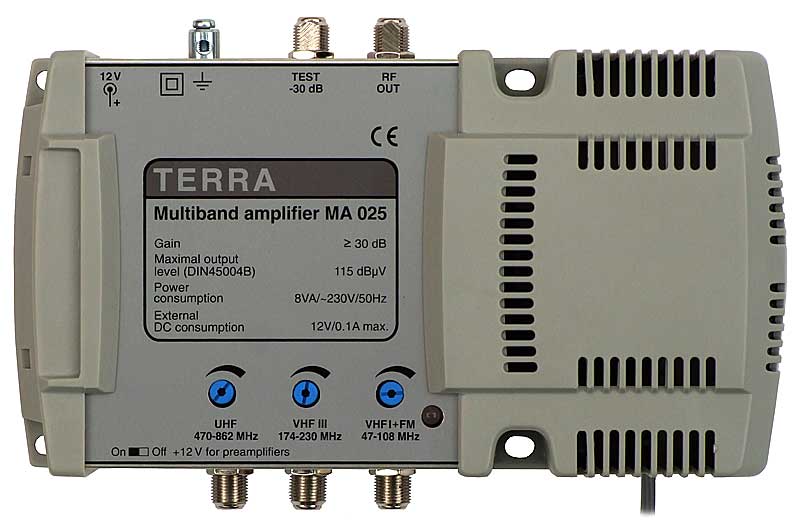

3-х входовый усилитель TERRA MA025
Многодиапазонный антенный усилитель тв сигнала Terra MA 025 метрового (1-5 и 6-12) и дециметрового диапазонов. В усилители предусмотрена регулировка усиления в каждом поддиапазоне и возможность питания внешних устройств с внутреннего блока питания (+12V ) через входные разъемы. Усилитель имеет 3 входа. Коэффициент усиления: VHF I&II (47-108МГц) - >30дБ; VHF III (174-230МГц) - >30дБ; UHF IV&V (470-862МГц) - >30дБ.

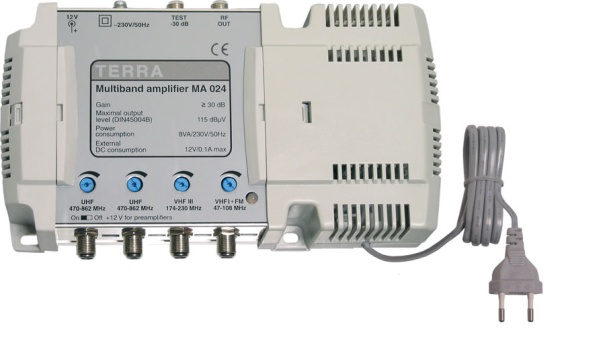

4-х входовый усилитель TERRA MA024
Усилитель антенный TERRA MA 024 многовходовой для сложения и выравнивания сигналов принимаемых от нескольких антенн (до 4-ех входов)
Частоты 47-108/174-230/2*470-862МГц, коэфф. услил. МВ - 30 дБ. ДМВ для сложения и выравнивания сигналов принимаемых от нескольких антенн (до 4-ех входов)
защита и индикация перегрузки по ПТ
подача питания (коммутир.) на предусилители через все входы или ПТ выход через разъем 2.1/5.5 mm, встроенная тестовая точка, металлопластиковый корпус
ЗАО “TERRA”(Литва): занимается разработкой и производством высококачественного специализированного оборудования для приема и распределения сигналов спутникового, эфирного и кабельного телевидения.
