| Симуляция Втулка
Дата: 12 декабря 2010 г.
Создатель:: Solidworks
Имя исследования: Определение собственных частот
Тип анализа: Частота
| Table of Contents
Описание 1
Допущения 2
Информация о модели 2
Свойства исследования 3
Единицы измерения 3
Свойства материала 4
Нагрузки и крепления 4
Определения соединителей 5
Данные контакта 5
Информация о сетке 6
Данные датчиков 7
Результаты исследования 8
Вывод 12
|
|
Описание
Данные отсутствуют
|

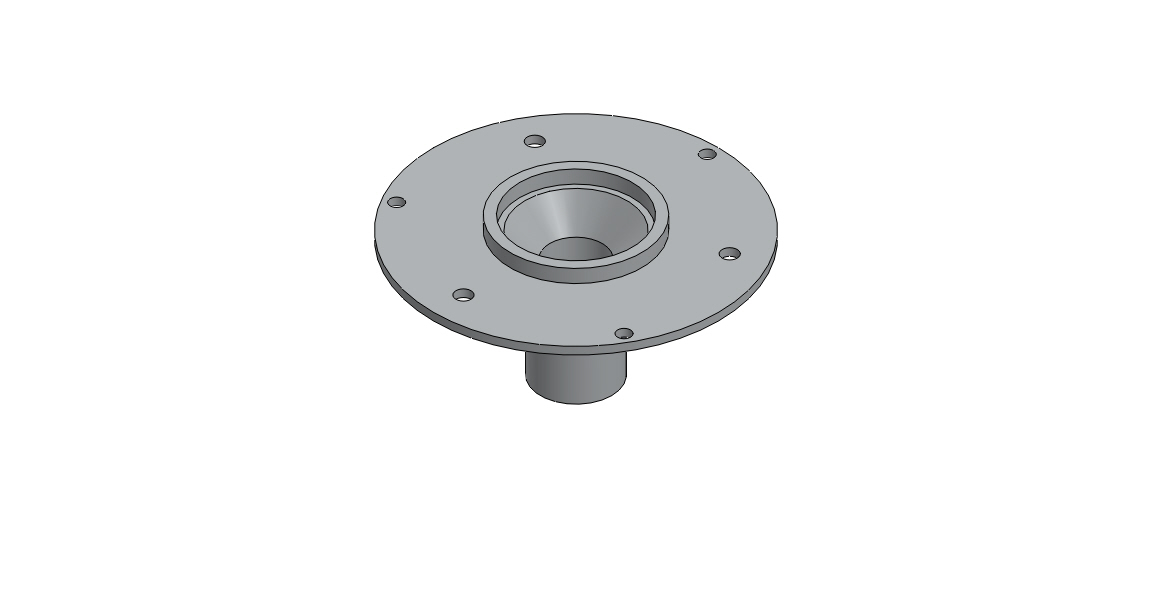

Информация о модели
|
Имя модели: Втулка
Активная конфигурация: По умолчанию
| Твердые тела
| Имя и ссылки документа
| Рассматривается как
| Объемные свойства
| Путь документа/Дата изменения
| Вырез-Вытянуть1
| Твердое тело
| Масса:0.0841547 lb
Объем:0.862739 in^3
Плотность:0.0975437 lb/in^3
Масса:0.0840977 lbf
| C:\Users\Leleg\Desktop\Л. Р. SolidWorks\Втулка. SLDPRT
Dec 12 15:56:08 2010
|
|
Свойства исследования
Имя исследования
| Определение собственных частот
| Тип анализа
| Частота
| Тип сетки
| Сетка на твердом теле
| Количество частот
| 6
| Тип решающей программы
| FFEPlus
| Мягкая пружина:
| Выкл
| Несовместимые параметры связи
| Автоматические
| Термический параметр
| Включить тепловые нагрузки
| Температура при нулевом напряжении
| 298 Kelvin
| Включают эффекты давления жидкости из SolidWorks Flow Simulation
| Выкл
| Папка результатов
| Документ SolidWorks (C:\Users\Leleg\Desktop\Л. Р. SolidWorks)
|
|
Единицы измерения
Система единиц измерения:
| СИ (MKS)
| Длина/Перемещение
| mm
| Температура
| Kelvin
| Угловая скорость
| Рад/сек
| Давление/Напряжение
| N/mm^2 (MPa)
|
|
Свойства материала
Ссылка на модель
| Свойства
| Компоненты
|
| Имя:
| 1345 Сплав
| Тип модели:
| Линейный Упругий Изотропный
| Критерий прочности по умолчанию:
| Неизвестно
| Предел текучести:
| 2.75742e+007 N/m^2
| Предел прочности при растяжении:
| 8.27227e+007 N/m^2
| Массовая плотность:
| 2700 kg/m^3
| Модуль упругости:
| 6.9e+010 N/m^2
| Коэффициент Пуассона:
| 0.33
| Коэффициент теплового расширения:
| 2.4e-005 /Kelvin
|
| Твердое тело 1(Вырез-Вытянуть1)(Втулка)
| Данные кривой:N/A
|
|

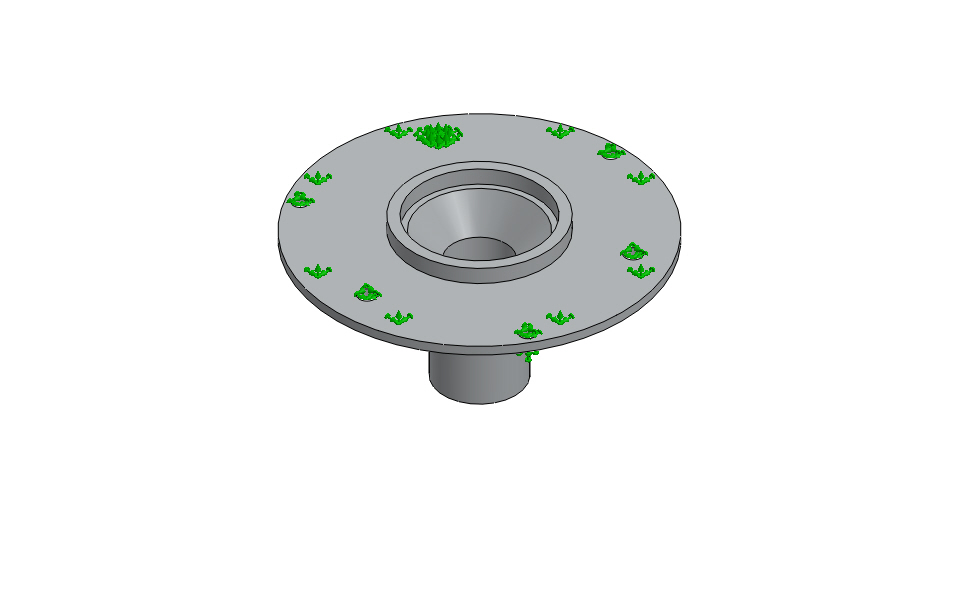

Нагрузки и крепления
Имя крепления
| Изображение крепления
| Данные крепления

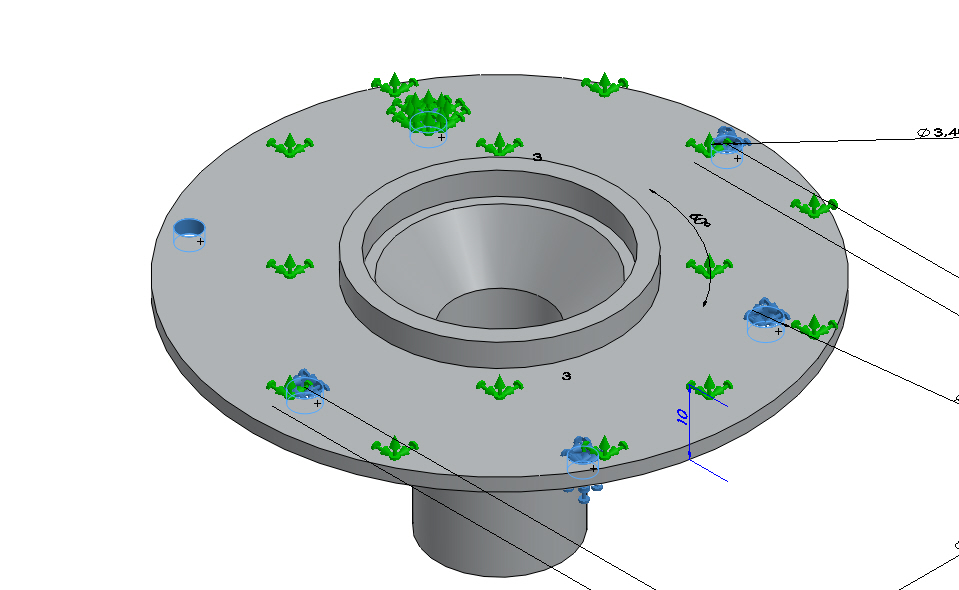

| Зафиксированный-1
|
| Объекты:
| 6 грани
| Тип:
| Зафиксированная геометрия
|

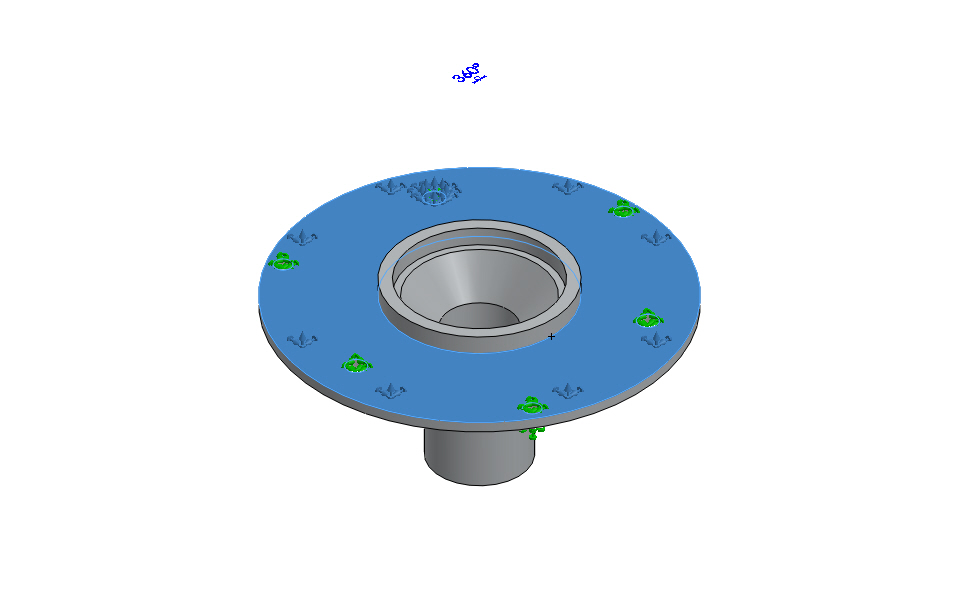

| Зафиксированный-2
|
| Объекты:
| 1 грани
| Тип:
| Зафиксированная геометрия
|
|
|
Определения соединителей
Данные отсутствуют
|
Данные контакта
Данные отсутствуют
|

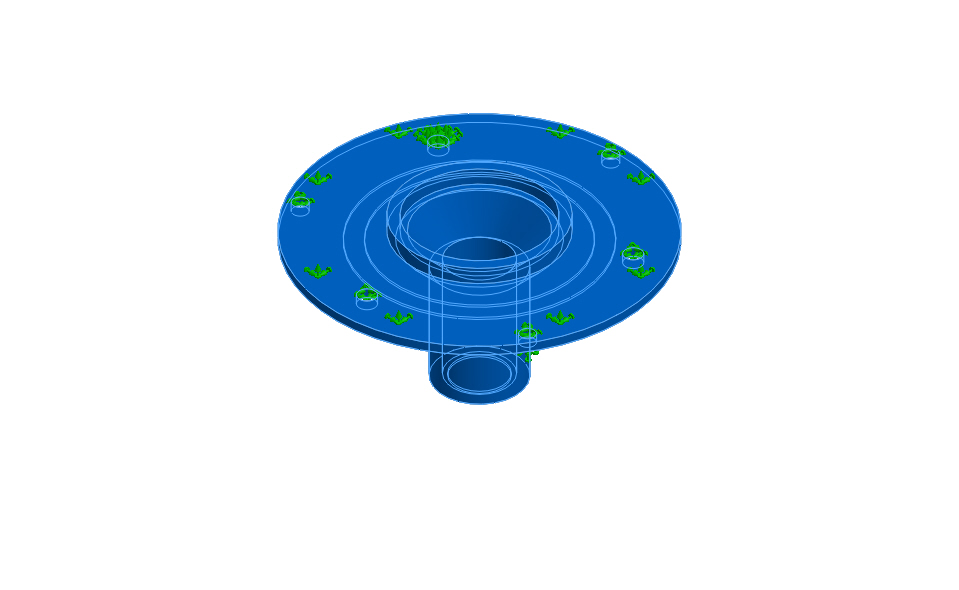

Информация о сетке
Тип сетки
| Сетка на твердом теле
| Используемое разбиение:
| Сетка на основе кривизны
| Точки Якобиана
| 4 Точки
| Максимальный размер элемента
| 1.20946 mm
| Минимальный размер элемента
| 0.40315 mm
| Качество сетки
| Высокая
|
Информация о сетке - Подробности
Всего узлов
| 133137
| Всего элементов
| 82453
| Максимальное соотношение сторон
| 6.0668
| % элементов с соотношением сторон < 3
| 99.6
| % элементов с соотношением сторон > 10
| 0
| % искаженных элементов (Якобиан)
| 0
| Время для завершения сетки (hh;mm;ss):
| 00:00:09
| Имя компьютера:
| LELEG-PC
|
|
|
Данные датчиков
Данные отсутствуют
|
Результаты исследования
Имя
| Тип
| Мин
| Макс

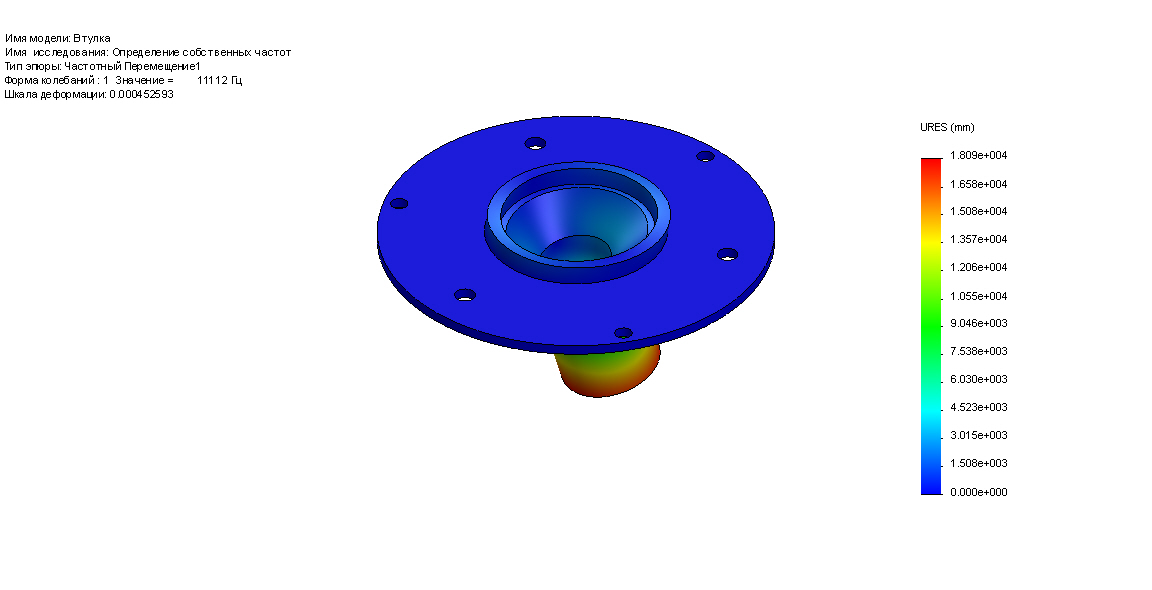

| Перемещение1
| URES: Результирующее перемещение Эпюра - для формы колебаний:1(Значение = 11112.1 Hz)
| 0 mm
Узел: 326
| 18091.3 mm
Узел: 1434
|
Втулка-Определение собственных частот-Перемещение-Перемещение1
|
Имя
| Тип
| Мин
| Макс

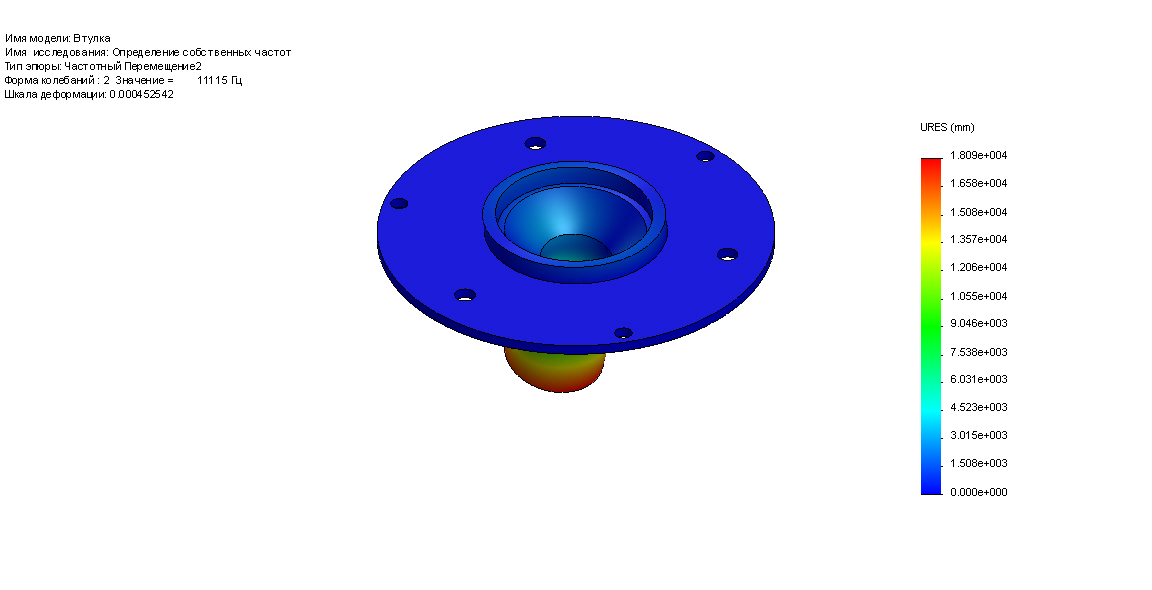

| Перемещение2
| URES: Результирующее перемещение Эпюра - для формы колебаний:2(Значение = 11115.1 Hz)
| 0 mm
Узел: 326
| 18092.3 mm
Узел: 21004
|
Втулка-Определение собственных частот-Перемещение-Перемещение2
|
Имя
| Тип
| Мин
| Макс

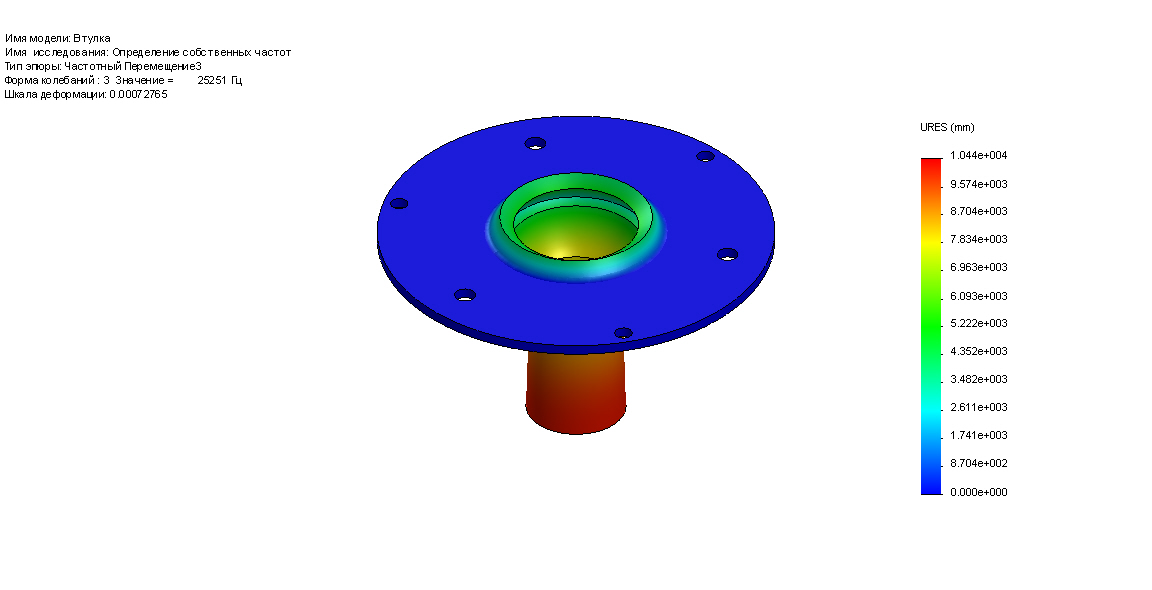

| Перемещение3
| URES: Результирующее перемещение Эпюра - для формы колебаний:3(Значение = 25250.6 Hz)
| 0 mm
Узел: 326
| 10444.9 mm
Узел: 50448
|
Втулка-Определение собственных частот-Перемещение-Перемещение3
|
Имя
| Тип
| Мин
| Макс

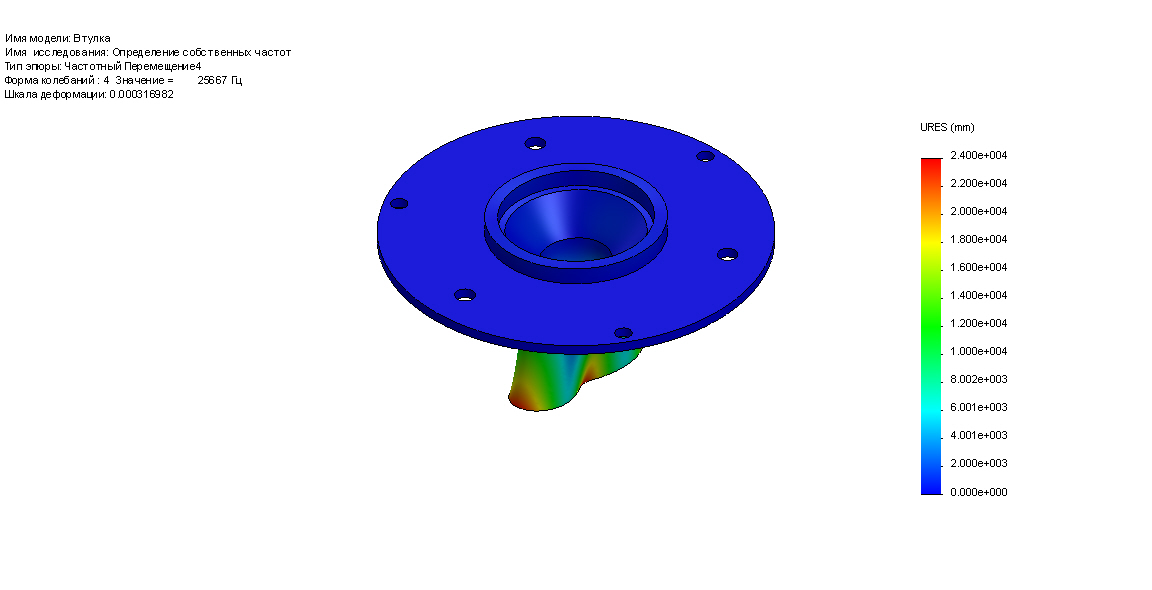

| Перемещение4
| URES: Результирующее перемещение Эпюра - для формы колебаний:4(Значение = 25666.6 Hz)
| 0 mm
Узел: 326
| 24004.7 mm
Узел: 49993
|
Втулка-Определение собственных частот-Перемещение-Перемещение4
|
Имя
| Тип
| Мин
| Макс

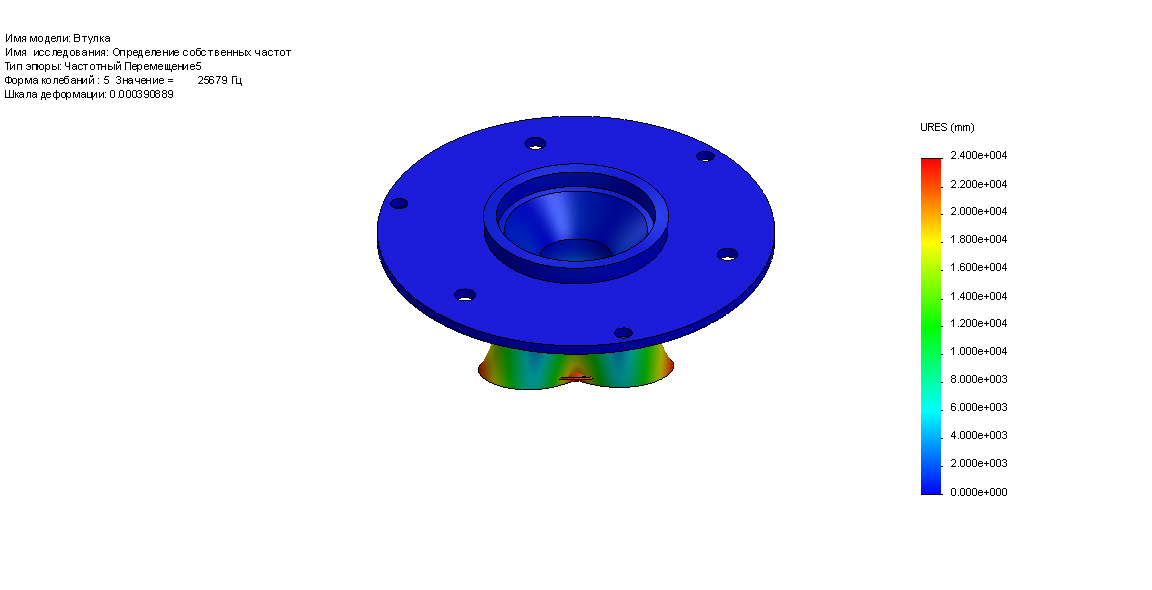

| Перемещение5
| URES: Результирующее перемещение Эпюра - для формы колебаний:5(Значение = 25678.7 Hz)
| 0 mm
Узел: 326
| 24000.2 mm
Узел: 10257
|
Втулка-Определение собственных частот-Перемещение-Перемещение5
|
Имя
| Тип
| Мин
| Макс

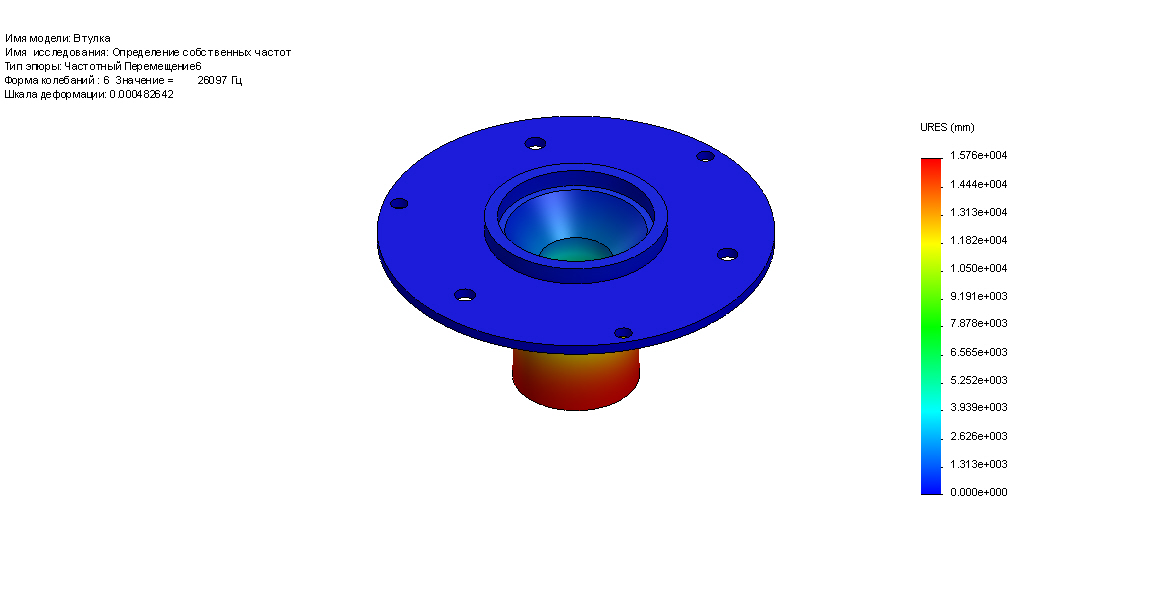

| Перемещение6
| URES: Результирующее перемещение Эпюра - для формы колебаний:6(Значение = 26096.8 Hz)
| 0 mm
Узел: 326
| 15755.4 mm
Узел: 1421
|
Втулка-Определение собственных частот-Перемещение-Перемещение6
|
Список режимов
Количество частот
| Рад/сек
| Герц
| Секунды
| 1
| 69820
| 11112
| 8.9992e-005
| 2
| 69838
| 11115
| 8.9968e-005
| 3
| 1.5865e+005
| 25251
| 3.9603e-005
| 4
| 1.6127e+005
| 25667
| 3.8961e-005
| 5
| 1.6134e+005
| 25679
| 3.8943e-005
| 6
| 1.6397e+005
| 26097
| 3.8319e-005
|
Массовое участие (Нормализовано)
Номер режима
| Частота(Герц)
| Направление X
| Направление Y
| Направление Z
| 1
| 11112
| 0.0075973
| 1.6e-008
| 0.14609
| 2
| 11115
| 0.14605
| 5.3062e-008
| 0.0076034
| 3
| 25251
| 2.8877e-008
| 0.38123
| 7.5e-008
| 4
| 25667
| 3.4235e-009
| 2.3621e-006
| 9.8546e-011
| 5
| 25679
| 2.5548e-009
| 3.7862e-006
| 6.6843e-008
| 6
| 26097
| 3.1253e-009
| 1.1392e-007
| 3.682e-010
| | | Сумма X = 0.15364
| Сумма Y = 0.38123
| Сумма Z = 0.15369
|
|
