Установка блока БЭСТ на стенд «Минор»



Снять со стенда задние и боковые кожухи.

2. Отсоединить  тягу привода топливной заслонки от рычага  механизма считывания циклов (рис. 1) и  снять его с вала.

Снять с тяги наконечник-вилку со стопорной гайкой и установить

его на тягу электромагнита согласно  рис. 2.

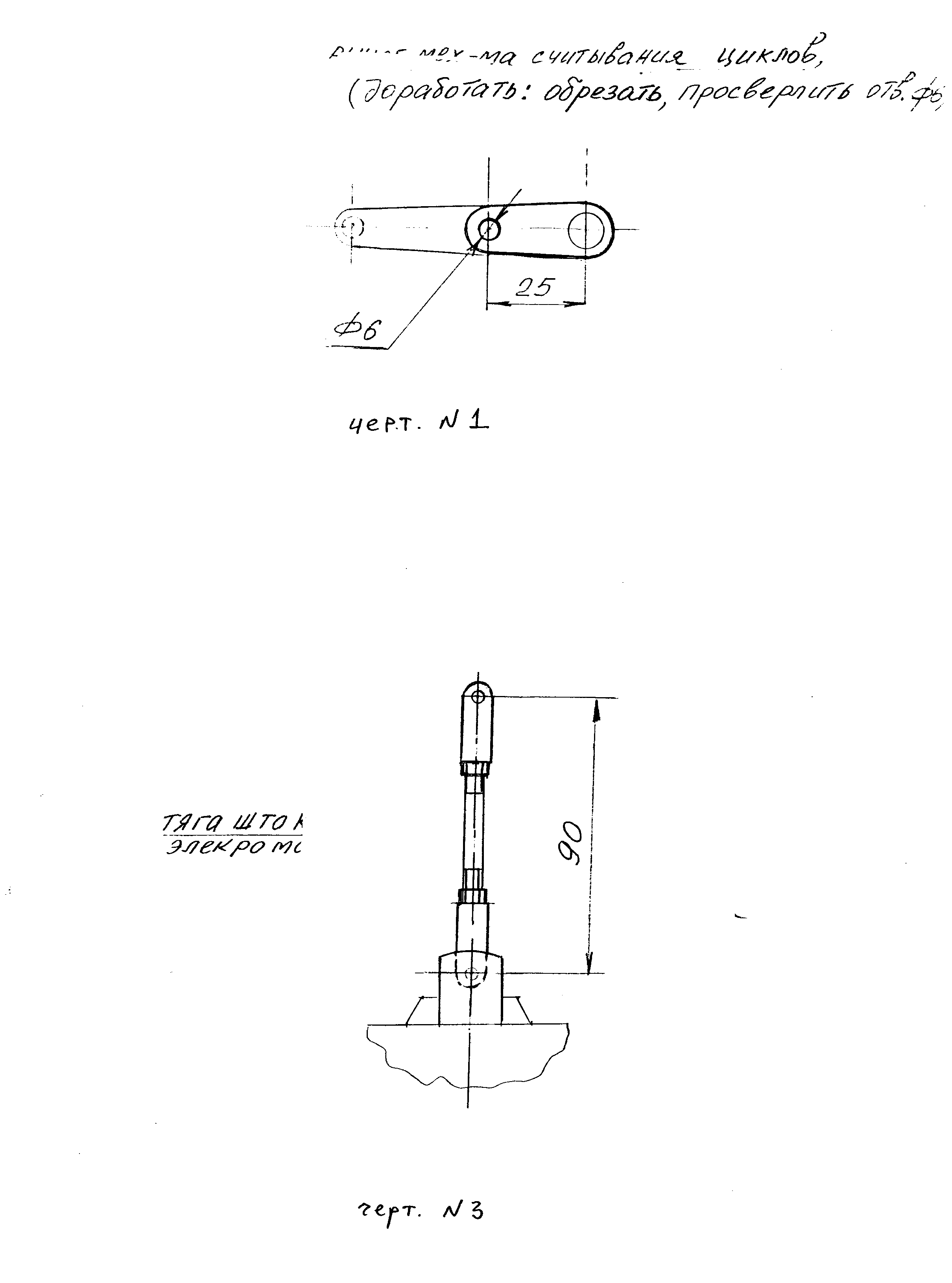

Доработать рычаг  механизма считывания циклов согласно рис. 1.

Установить рычаг  механизма считывания циклов на вал.

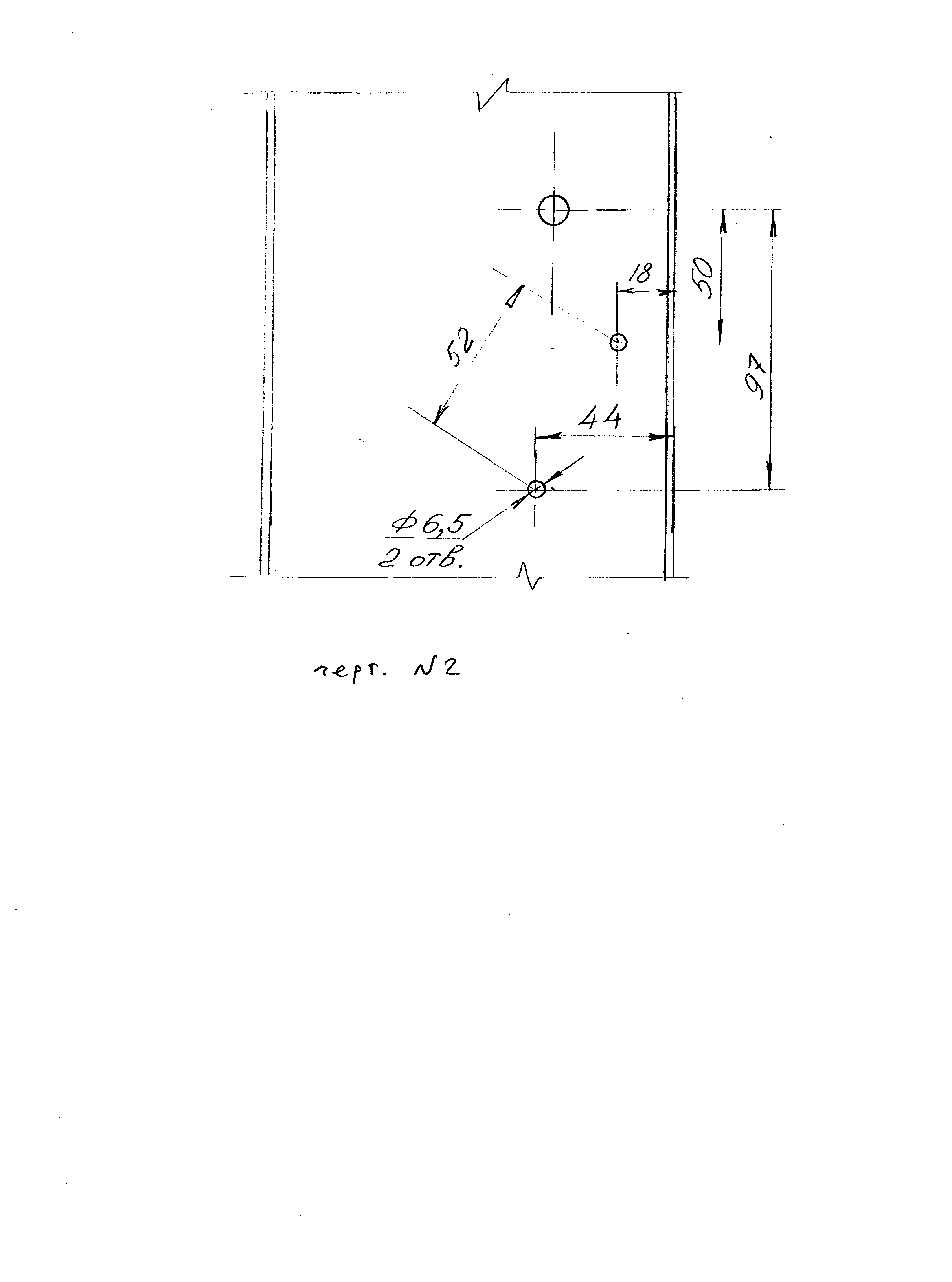

В правой боковой стойке стенда просверлить два отверстия

согласно разметке рис. 3.

Установить на эти отверстия электромагнит с внутренней стороны.

Тягу электромагнита соединить с рычагом  механизма считывания

циклов.

Установить заслонку в положение измерения подачи топлива

(ручным приводом).

Шток электромагнита вдвинуть в корпус до упора. В этом

положении зафиксировать рычага  механизма считывания циклов  болтом.

Отпустить заслонку. Шток электромагнита должен выйти из

корпуса примерно на 15 мм. Перемещения  механизма должны быть плавными, без заеданий. Обеспечивается подбором положения  рычага  механизма считывания циклов на валу.

При необходимости слегка растянуть возвратную пружину.

3.  Установить датчик угловых меток (рис. 4).

На резьбовой конец вала навернуть и затянуть с усилием диск «4»

Если на валу что-то установлено – удалить.

На диск «4» установить разрезную муфту «5» флажком  к шкиву.

Кронштейн «6» с датчиком Холла установить на раму стенда под

валом. Крепить болтами «9», для чего в раме стенда сверлить два отверстия по кронштейну «6» .

Отрегулировать положение датчика согласно п. 2.2.1  Руководства

по эксплуатации БЭСТ.

4. Адаптер пьезодатчиков закрепить на задней стенке стенда  вблизи форсунок.

5. Электронный блок закрепить в удобном месте (на стене, тумбе, стенде) с помощью прилагаемых кронштейнов.

6. Подключить кабели к электронному блоку, адаптеру и датчику угловых меток.

7. Подключить кабель к электромагниту.

8. Подключить кабель питания блока к электросети стенда.

Провод голубого цвета подключить к фазе 220В, коричневого цвета – к корпусу стенда (нулевой провод).

9.Штатный блок форсунок удалить, на его место установить

блок  ДВП-8.


Рис. 1


Рис. 2

Рис. 3

Рис. 4.  Установка датчика угловых меток:

1 – подшипниковая опора;  2 – шкив;  3 – вал;  4 – диск;  5 – муфта разрезная;  6 – датчик угловой метки на кронштейне;  7 – электроразъем;  8 – рама стенда;  9 – крепежные болты.
