Настенный внутренний блок
с регулируемым расходом хладагента
серии HW (7,1—9,0 кВт)
1. Свойства 169
2. Характеристики 171
3. Размеры 172
4. Схемы трубопроводов 173
5. Электрические схемы 174
6. Таблицы производительности 175
7. Электрические характеристики 177
8. Уровень шума 178
9. Вспомогательные детали 179

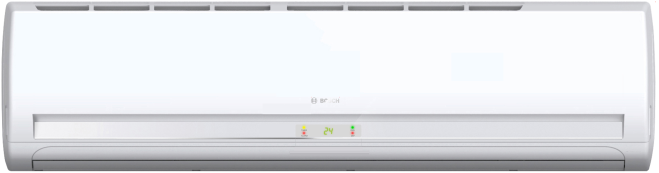

Свойства Новый дизайн панели с ЖК-дисплеем
|
|
|

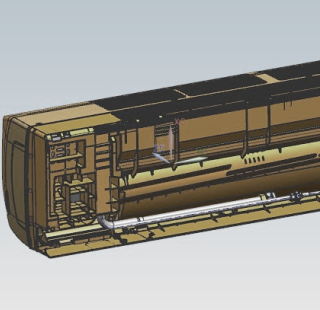

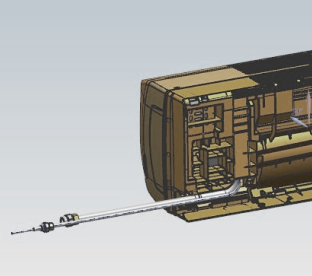

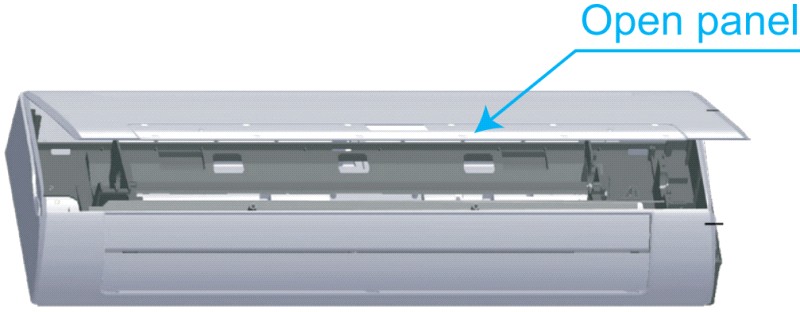

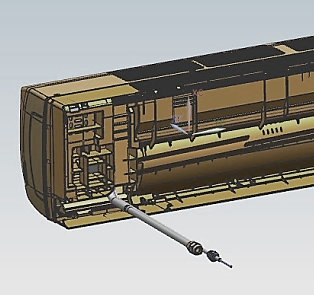

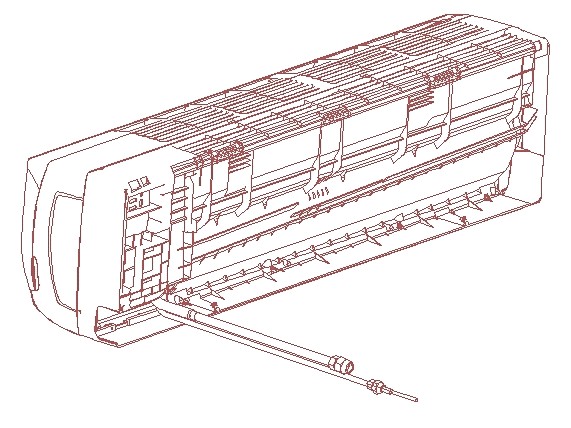

Электронный расширительный клапан встроен во внутренний блок, имеет компактный размер, что обеспечивает удобство установки. На главной плате управления имеется контакт для подключения водяного насоса, и печатная плата может быть изменена, если вам необходима функция водяного насоса. Переднюю панель можно поднять на угол 65 °, снять и провести ее обслуживание, при этом обеспечивается легкий доступ к электропроводке и можно провести техническое обслуживание блока.
Три скорости потока воздуха: высокая, средняя и низкая, двойные направляющие потока воздуха. Низкий уровень шума. Создается тихая и комфортная обстановка. Применение расширительного клапана марки Fujikoki обеспечивает точное управление расходом воздуха, а также низкий уровень модуляционного шума при работе электронного расширительного клапана. Более плавный воздушный поток с меньшим количеством завихрений. Благодаря вентилятору с большим количеством лопастей и конструкции направляющих поток воздуха становится более плавным и комфортным. Жалюзи/дефлекторы обеспечивают угол подачи воздуха до 90 °. Совместим с проводным пультом управления. Беспроводной пульт дистанционного управления, с помощью которого можно настроить адрес внутреннего блока, входит в стандартное оснащение, а проводной пульт управления является дополнительным оборудованием. Автоматический перезапуск
Если внутренний блок отключается от электропитания, после подключения к электропитанию он будет перезапущен автоматически через три минуты и будет работать в прежнем режиме.
Характеристики
Модель | HW71-1 | HW80-1 | HW90-1 | ||
Электропитание | 220—240 В, 1 фаза, 50 Гц | ||||
Охлаждение: | Производительность | кВт | 7,1 | 8,0 | 9,0 |
Входная мощность | Вт | 75 | 86 | 86 | |
Номинальный ток | А | 0,33 | 0,39 | 0,39 | |
Обогрев: | Производительность | кВт | 8,0 | 9,0 | 10,0 |
Входная мощность | Вт | 75 | 86 | 86 | |
Номинальный ток | А | 0,33 | 0,39 | 0,39 | |
Электродвигатель вентилятора внутреннего блока | Модель | YDK50-4S | |||
Тип | Электродвигатель постоянного тока | ||||
Название | Da Yang | ||||
Входная мощность | Вт | 99/83/53 | 99/83/53 | 99/83/53 | |
Конденсатор | мкФ | 3 | 3 | 3 | |
Скорость (В/С/Н) | об/мин | 1200/9/680 | 1310/950/765 | 1310/950/765 | |
Внутренний змеевик | Количество рядов | 2 | 2 | 2 | |
Шаг труб x шаг рядов | мм | 21 ?13,37 | 21 ?13,37 | 21?13,37 | |
Расстояние между ребрами | мм | 1,3 | 1,3 | 1,3 | |
Тип ребер | Гидрофильный алюминий | ||||
Внешний диаметр и тип трубки | мм | 7 | |||
Труба с канавками на внутренней стенке | |||||
длина х высота | мм | 965?63 | |||
Количество контуров | 6 | 6 | 6 | ||
Расход воздуха в помещении (В/С/Н) | м3/ч | 1190/780/580 | 1320/840/640 | 1320/840/640 | |
Уровень шума в помещении (В/С/Н) | дБА | 47/43/42 | 48/43/38 | 49/43/38 | |
Внутренний блок | Размеры (Ш?В?Г) | мм | 1250?245?325 | 1250?245?325 | 1250?245?325 |
Упаковка (Ш?В?Г) | мм | 1345?335?430 | 1345?335?430 | 1345?335?430 | |
Вес нетто/брутто | кг | 19,9/25 | 19,9/25 | 19,9/25 | |
Тип хладагента | R410A | ||||
Регулятор | Тип | Электронный расширительный клапан | |||
Модель | EFM-25YGMISZ-6M-A | ||||
Расчетное давление | МПа | 4,4/2,6 | |||
Трубопровод хладагента | Жидкость/газ | мм | 9,53/15,9 | ||
Соединительная проводка | Силовая проводка | мм2 | 3?2,5 | ||
Сигнальная проводка | мм2 | 3?0,75 | |||
Диаметр трубы для дренажной воды | Внешний диаметр 16,5 мм | ||||
Пульт управления | Беспроводной пульт дистанционного управления (стандартное оснащение) |
Примечания:
1. Номинальная хладопроизводительность рассчитана для следующих условий: температура рециркулирующего воздуха - 27 °C по сухому термометру/19 °С по влажному термометру, температура наружного воздуха - 35 °C по сухому термометру, эквивалентная длина трубопровода - 8 м (горизонтального).
2. Номинальная теплопроизводительность рассчитана для следующих условий: температура рециркулирующего воздуха - 20 °C по сухому термометру, температура наружного воздуха - 7 °C по сухому термометру, 6 °С по влажному термометру, эквивалентная длина трубопровода - 8 м (горизонтального).

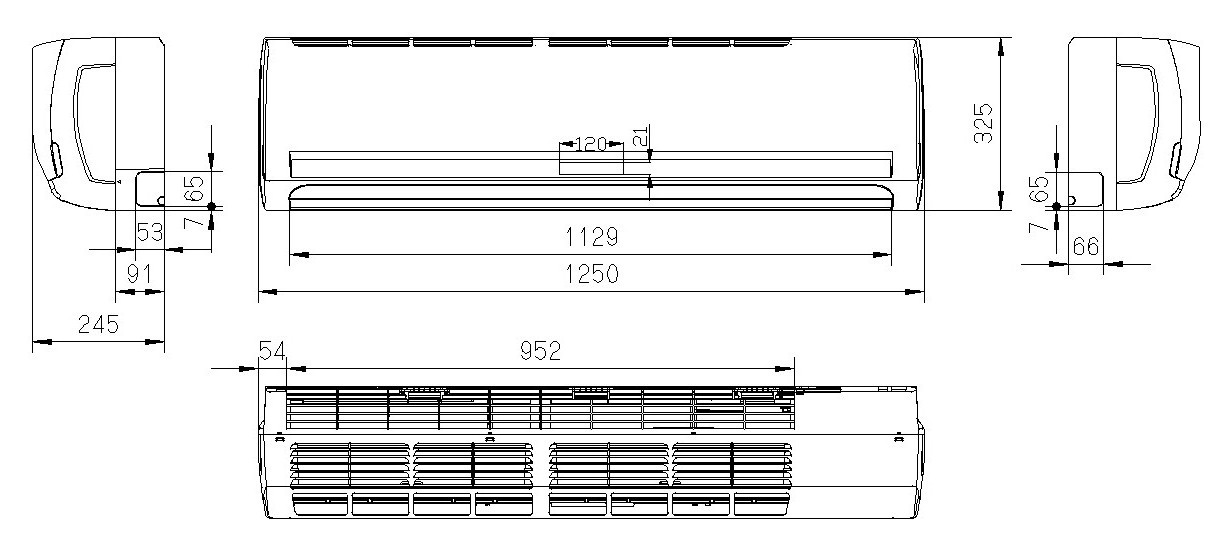

Размеры
Габаритные размеры и размер отверстия для отвода воздуха
HW71-1, HW80-1, HW90-1
Размеры
Длина 1250 мм, высота 245 мм, глубина 325 мм.
Длина фильтра 952 мм.
Газовая трубка: диаметр 15,9 мм, длина приблизительно 550 мм.
Жидкостная трубка: диаметр 9,5 мм, длина приблизительно 468 мм

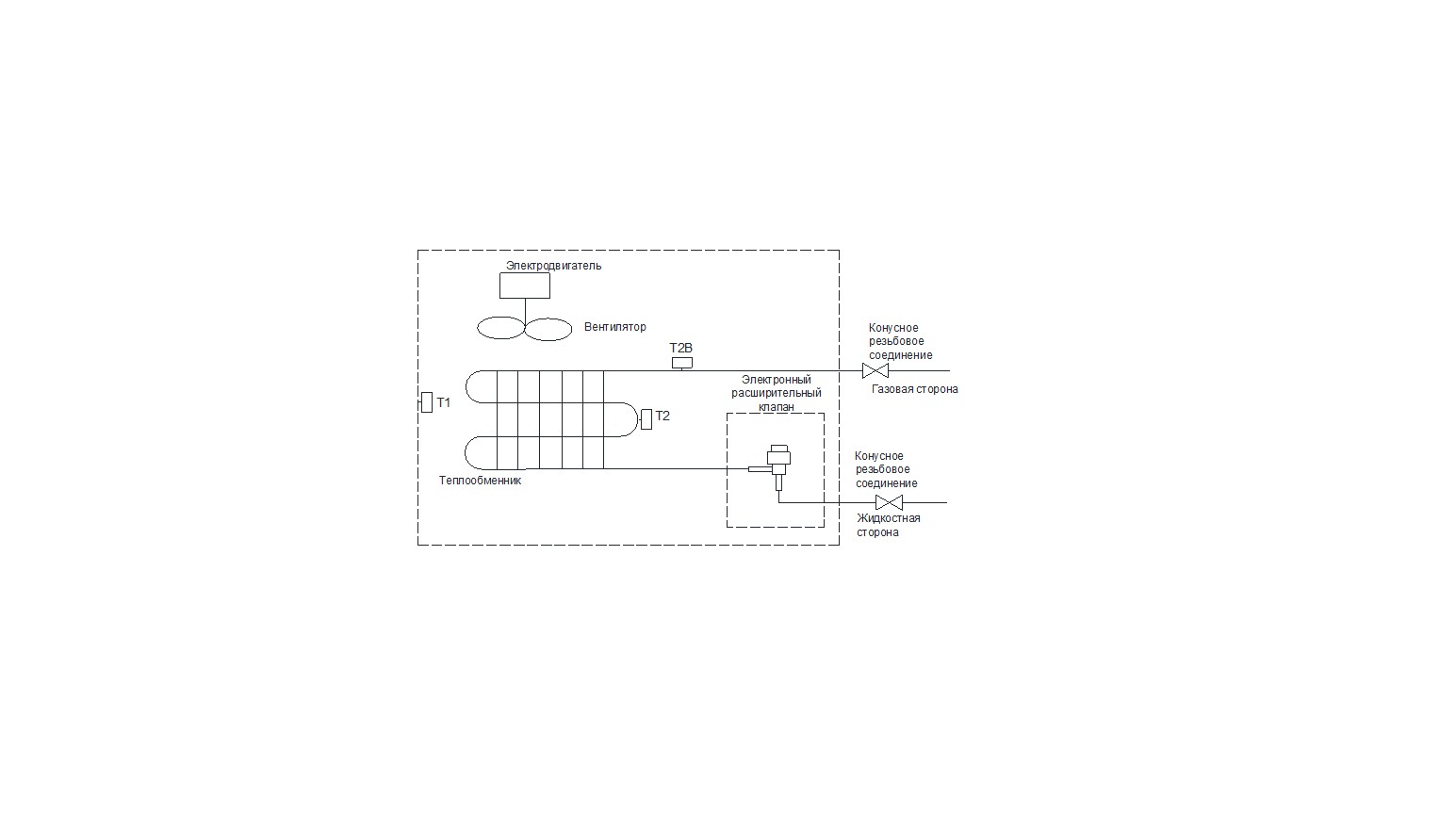

Схема трубопроводов
HW71-1, HW80-1, HW90-1
Электрические схемы
HW71-1, HW80-1, HW90-1
Таблицы производительности Охлаждение:
ПП: полная производительность, ПЯТ: явная производительность, ТВТ: температура по влажному термометру, ТСТ: температура по сухому термометру
Мощность внутреннего блока, кВт | Наружная температура,? по сухому термометру | Температура в помещении, ? по влажному/сухому термометру | |||||||||||||
14/20 | 16/23 | 18/26 | 19/27 | 20/28 | 22/30 | 24/32 | |||||||||
ПП | ПЯТ | ПП | ПЯТ | ПП | ПЯТ | ПП | ПЯТ | ПП | ПЯТ | ПП | ПЯТ | ПП | ПЯТ | ||
кВт | кВт | кВт | кВт | кВт | кВт | кВт | кВт | кВт | кВт | кВт | кВт | кВт | кВт | ||
7,1 | 10,0 | 4,9 | 3,6 | 5,8 | 4,0 | 6,7 | 4,3 | 7,1 | 4,5 | 7,5 | 4,4 | 8,4 | 4,5 | 9,2 | 4,6 |
12,0 | 4,9 | 3,6 | 5,8 | 4,0 | 6,7 | 4,3 | 7,1 | 4,5 | 7,5 | 4,4 | 8,4 | 4,5 | 9,1 | 4,5 | |
14,0 | 4,9 | 3,6 | 5,8 | 4,0 | 6,7 | 4,3 | 7,1 | 4,5 | 7,5 | 4,4 | 8,4 | 4,5 | 9,0 | 4,5 | |
16,0 | 4,9 | 3,6 | 5,8 | 4,0 | 6,7 | 4,3 | 7,1 | 4,5 | 7,5 | 4,4 | 8,4 | 4,5 | 8,9 | 4,4 | |
18,0 | 4,9 | 3,6 | 5,8 | 4,0 | 6,7 | 4,3 | 7,1 | 4,5 | 7,5 | 4,4 | 8,4 | 4,5 | 8,7 | 4,3 | |
20,0 | 4,9 | 3,6 | 5,8 | 4,0 | 6,7 | 4,3 | 7,1 | 4,5 | 7,5 | 4,4 | 8,4 | 4,5 | 8,5 | 4,2 | |
21,0 | 4,9 | 3,6 | 5,8 | 4,0 | 6,7 | 4,3 | 7,1 | 4,5 | 7,5 | 4,4 | 8,4 | 4,5 | 8,4 | 4,2 | |
23,0 | 4,9 | 3,6 | 5,8 | 4,0 | 6,7 | 4,3 | 7,1 | 4,5 | 7,5 | 4,4 | 8,4 | 4,5 | 8,3 | 4,1 | |
25,0 | 4,9 | 3,6 | 5,8 | 4,0 | 6,7 | 4,3 | 7,1 | 4,5 | 7,5 | 4,4 | 8,4 | 4,5 | 8,2 | 4,1 | |
27,0 | 4,9 | 3,6 | 5,8 | 4,0 | 6,7 | 4,3 | 7,1 | 4,5 | 7,5 | 4,4 | 8,1 | 4,3 | 8,2 | 4,1 | |
29,0 | 4,9 | 3,6 | 5,8 | 4,0 | 6,7 | 4,3 | 7,1 | 4,5 | 7,5 | 4,5 | 8,0 | 4,3 | 8,1 | 4,1 | |
31,0 | 4,9 | 3,6 | 5,8 | 4,0 | 6,7 | 4,3 | 7,1 | 4,5 | 7,5 | 4,5 | 7,9 | 4,3 | 7,8 | 4,0 | |
33,0 | 4,9 | 3,6 | 5,8 | 4,0 | 6,7 | 4,3 | 7,1 | 4,5 | 7,5 | 4,5 | 7,8 | 4,2 | 7,8 | 4,0 | |
35,0 | 4,9 | 3,6 | 5,8 | 4,0 | 6,7 | 4,3 | 7,1 | 4,5 | 7,5 | 4,5 | 7,6 | 4,1 | 7,7 | 3,9 | |
37,0 | 4,9 | 3,6 | 5,8 | 4,0 | 6,7 | 4,3 | 7,1 | 4,5 | 7,4 | 4,4 | 7,5 | 4,1 | 7,6 | 4,0 | |
39,0 | 4,9 | 3,6 | 5,8 | 4,0 | 6,7 | 4,3 | 7,1 | 4,5 | 7,2 | 4,3 | 7,4 | 4,1 | 7,6 | 4,0 | |
42,0 | 4,9 | 3,6 | 5,8 | 4,0 | 6,7 | 4,3 | 7,1 | 4,5 | 7,2 | 4,3 | 7,4 | 4,1 | 7,6 | 4,0 | |
44,0 | 4,9 | 3,6 | 5,8 | 4,0 | 6,7 | 4,3 | 7,1 | 4,5 | 7,2 | 4,3 | 7,4 | 4,1 | 7,6 | 4,0 | |
46,0 | 4,9 | 3,6 | 5,8 | 4,0 | 6,7 | 4,3 | 7,1 | 4,5 | 7,2 | 4,3 | 7,4 | 4,1 | 7,6 | 4,0 | |
8,0 | 10,0 | 5,5 | 4,1 | 6,6 | 4,5 | 7,5 | 4,8 | 8,0 | 5,1 | 8,4 | 4,9 | 9,4 | 5,0 | 10,4 | 5,2 |
12,0 | 5,5 | 4,1 | 6,6 | 4,5 | 7,5 | 4,8 | 8,0 | 5,1 | 8,4 | 4,9 | 9,4 | 5,0 | 10,2 | 5,1 | |
14,0 | 5,5 | 4,1 | 6,6 | 4,5 | 7,5 | 4,8 | 8,0 | 5,1 | 8,4 | 4,9 | 9,4 | 5,0 | 10,2 | 5,0 | |
16,0 | 5,5 | 4,1 | 6,6 | 4,5 | 7,5 | 4,8 | 8,0 | 5,1 | 8,4 | 4,9 | 9,4 | 5,0 | 10,0 | 5,0 | |
18,0 | 5,5 | 4,1 | 6,6 | 4,5 | 7,5 | 4,8 | 8,0 | 5,1 | 8,4 | 4,9 | 9,4 | 5,0 | 9,8 | 4,8 | |
20,0 | 5,5 | 4,1 | 6,6 | 4,5 | 7,5 | 4,8 | 8,0 | 5,1 | 8,4 | 4,9 | 9,4 | 5,0 | 9,6 | 4,8 | |
21,0 | 5,5 | 4,1 | 6,6 | 4,5 | 7,5 | 4,8 | 8,0 | 5,1 | 8,4 | 4,9 | 9,4 | 5,0 | 9,4 | 4,7 | |
23,0 | 5,5 | 4,1 | 6,6 | 4,5 | 7,5 | 4,8 | 8,0 | 5,1 | 8,4 | 4,9 | 9,4 | 5,0 | 9,4 | 4,7 | |
25,0 | 5,5 | 4,1 | 6,6 | 4,5 | 7,5 | 4,8 | 8,0 | 5,1 | 8,4 | 4,9 | 9,4 | 5,0 | 9,3 | 4,6 | |
27,0 | 5,5 | 4,1 | 6,6 | 4,5 | 7,5 | 4,8 | 8,0 | 5,1 | 8,4 | 4,9 | 9,1 | 4,9 | 9,2 | 4,7 | |
29,0 | 5,5 | 4,1 | 6,6 | 4,5 | 7,5 | 4,8 | 8,0 | 5,1 | 8,4 | 5,0 | 9,0 | 4,9 | 9,1 | 4,6 | |
31,0 | 5,5 | 4,1 | 6,6 | 4,5 | 7,5 | 4,8 | 8,0 | 5,1 | 8,4 | 5,0 | 8,9 | 4,8 | 8,8 | 4,5 | |
33,0 | 5,5 | 4,1 | 6,6 | 4,5 | 7,5 | 4,8 | 8,0 | 5,1 | 8,4 | 5,0 | 8,8 | 4,8 | 8,8 | 4,5 | |
35,0 | 5,5 | 4,1 | 6,6 | 4,5 | 7,5 | 4,8 | 8,0 | 5,1 | 8,4 | 5,0 | 8,6 | 4,6 | 8,6 | 4,4 | |
37,0 | 5,5 | 4,1 | 6,6 | 4,5 | 7,5 | 4,8 | 8,0 | 5,1 | 8,3 | 5,0 | 8,4 | 4,6 | 8,6 | 4,5 | |
39,0 | 5,5 | 4,1 | 6,6 | 4,5 | 7,5 | 4,8 | 8,0 | 5,1 | 8,1 | 4,8 | 8,3 | 4,6 | 8,6 | 4,5 | |
42,0 | 5,5 | 4,1 | 6,6 | 4,5 | 7,5 | 4,8 | 8,0 | 5,1 | 8,1 | 4,8 | 8,3 | 4,6 | 8,6 | 4,5 | |
44,0 | 5,5 | 4,1 | 6,6 | 4,5 | 7,5 | 4,8 | 8,0 | 5,1 | 8,1 | 4,8 | 8,3 | 4,6 | 8,6 | 4,5 | |
46,0 | 5,5 | 4,1 | 6,6 | 4,5 | 7,5 | 4,8 | 8,0 | 5,1 | 8,1 | 4,8 | 8,3 | 4,6 | 8,6 | 4,5 | |
9,0 | 10,0 | 6,2 | 4,9 | 7,3 | 5,3 | 8,4 | 5,8 | 9,0 | 5,9 | 9,6 | 6,0 | 10,6 | 6,1 | 11,7 | 6,0 |
12,0 | 6,2 | 4,9 | 7,3 | 5,3 | 8,4 | 5,8 | 9,0 | 5,9 | 9,6 | 6,0 | 10,6 | 6,1 | 11,5 | 5,9 | |
14,0 | 6,2 | 4,9 | 7,3 | 5,3 | 8,4 | 5,8 | 9,0 | 5,9 | 9,6 | 6,0 | 10,6 | 6,1 | 11,4 | 5,9 | |
16,0 | 6,2 | 4,9 | 7,3 | 5,3 | 8,4 | 5,8 | 9,0 | 5,9 | 9,6 | 6,0 | 10,6 | 6,1 | 11,3 | 5,8 | |
18,0 | 6,2 | 4,9 | 7,3 | 5,3 | 8,4 | 5,8 | 9,0 | 5,9 | 9,6 | 6,0 | 10,6 | 6,1 | 11,0 | 5,8 | |
20,0 | 6,2 | 4,9 | 7,3 | 5,3 | 8,4 | 5,8 | 9,0 | 5,9 | 9,6 | 6,0 | 10,6 | 6,1 | 10,8 | 5,7 | |
21,0 | 6,2 | 4,9 | 7,3 | 5,3 | 8,4 | 5,8 | 9,0 | 5,9 | 9,6 | 6,0 | 10,6 | 6,1 | 10,6 | 5,6 | |
23,0 | 6,2 | 4,9 | 7,3 | 5,3 | 8,4 | 5,8 | 9,0 | 5,9 | 9,6 | 6,0 | 10,6 | 6,1 | 10,5 | 5,5 | |
25,0 | 6,2 | 4,9 | 7,3 | 5,3 | 8,4 | 5,8 | 9,0 | 5,9 | 9,6 | 6,0 | 10,6 | 6,1 | 10,4 | 5,5 | |
27,0 | 6,2 | 4,9 | 7,3 | 5,3 | 8,4 | 5,8 | 9,0 | 5,9 | 9,6 | 6,0 | 10,3 | 5,9 | 10,4 | 5,4 | |
29,0 | 6,2 | 4,9 | 7,3 | 5,3 | 8,4 | 5,8 | 9,0 | 5,9 | 9,6 | 6,0 | 10,1 | 5,7 | 10,3 | 5,4 | |
31,0 | 6,2 | 4,9 | 7,3 | 5,3 | 8,4 | 5,8 | 9,0 | 5,9 | 9,6 | 6,0 | 10,0 | 5,7 | 9,9 | 5,3 | |
33,0 | 6,2 | 4,9 | 7,3 | 5,3 | 8,4 | 5,8 | 9,0 | 5,9 | 9,6 | 6,0 | 9,9 | 5,6 | 9,9 | 5,3 | |
35,0 | 6,2 | 4,9 | 7,3 | 5,3 | 8,4 | 5,8 | 9,0 | 5,9 | 9,5 | 6,0 | 9,6 | 5,5 | 9,7 | 5,3 | |
37,0 | 6,2 | 4,9 | 7,3 | 5,3 | 8,4 | 5,8 | 9,0 | 5,9 | 9,3 | 5,8 | 9,5 | 5,4 | 9,6 | 5,3 | |
39,0 | 6,2 | 4,9 | 7,3 | 5,3 | 8,4 | 5,8 | 9,0 | 5,9 | 9,2 | 5,7 | 9,4 | 5,3 | 9,6 | 5,3 | |
42,0 | 6,2 | 4,9 | 7,3 | 5,3 | 8,4 | 5,8 | 9,0 | 5,9 | 9,2 | 5,7 | 9,4 | 5,3 | 9,6 | 5,3 | |
44,0 | 6,2 | 4,9 | 7,3 | 5,3 | 8,4 | 5,8 | 9,0 | 5,9 | 9,2 | 5,7 | 9,4 | 5,3 | 9,6 | 5,3 | |
46,0 | 6,2 | 4,9 | 7,3 | 5,3 | 8,4 | 5,8 | 9,0 | 5,9 | 9,2 | 5,7 | 9,4 | 5,3 | 9,6 | 5,3 |
6.2. Обогрев
|
