Установка БЭСТ-12М на стенд «Моторпал-NC 108»
Снять боковые крышки с корпуса выходного вала.
Вывернуть два нижних болта крышки подшипника вала гидромотора и под них установить кронштейн датчика Холла в сборе с датчиком Холла.
Установить на выходной вал разрезной диск, не стягивая туго его половинки.
Отрегулировать взаимное положение датчика Холла и флажки диска в соответствии с п. 2.1.2.2 руководства по эксплуатации прибора. Зафиксировать положение датчика Холла крепежным винтом и стянуть болтами половинки разрезного диска.
Измерительный блок прибора устанавливается на место стрелочного тахометра с помощью прилагаемого кронштейна.
Соединительные кабели пропускаются через втулку кронштейна вовнутрь стенда.
Кабель к датчику Холла подключается к разъему и фиксируется винтами.
Кабель питания 220В и кабель управления электромагнитами заводится в электрошкаф стенда и подключаются на клеммную колодку.
Кабель питания: голубой провод подключить к фазе 220В – контакт 23 клеммной колодки, а коричневый провод к O – контакт 21.
Нумерацию клеммника нужно проверить!
Кабель к Э. М. (электромагниту) подключается также к клеммнику, контакты 1, 3 и 4. Перед подключением удалить провода штатной системы управления электромагнитами.
К контакту 1 подключить провод «общий» - провод черного или желто- зеленого цвета.
К контакту 3 подключить провод голубого цвета – «вкл. подачи».
К контакту 4 подключить провод коричневого цвета – «выкл. подачи».
Необходимо также проверить соответствие номеров клеммника на Вашем стенде.
Дальнейшая работа – в соответствии с руководством по эксплуатации прибора.
Установка ДВП-12 на стенд Моторпал-108
Установить в гнезда для форсунок специальные вставки из комплекта поставки и закрепить их с помощью шпилек и накладок (фото 2).
Установить блок ДВП на задней стенке блока мензурок на удобной высоте. Соединить выходные штуцера ДВП со штуцерами вставок прилагаемыми трубками (фото 1).
Адаптер пьезодатчиков установить в удобном месте и подключить к нему кабель от блока ДВП.
|

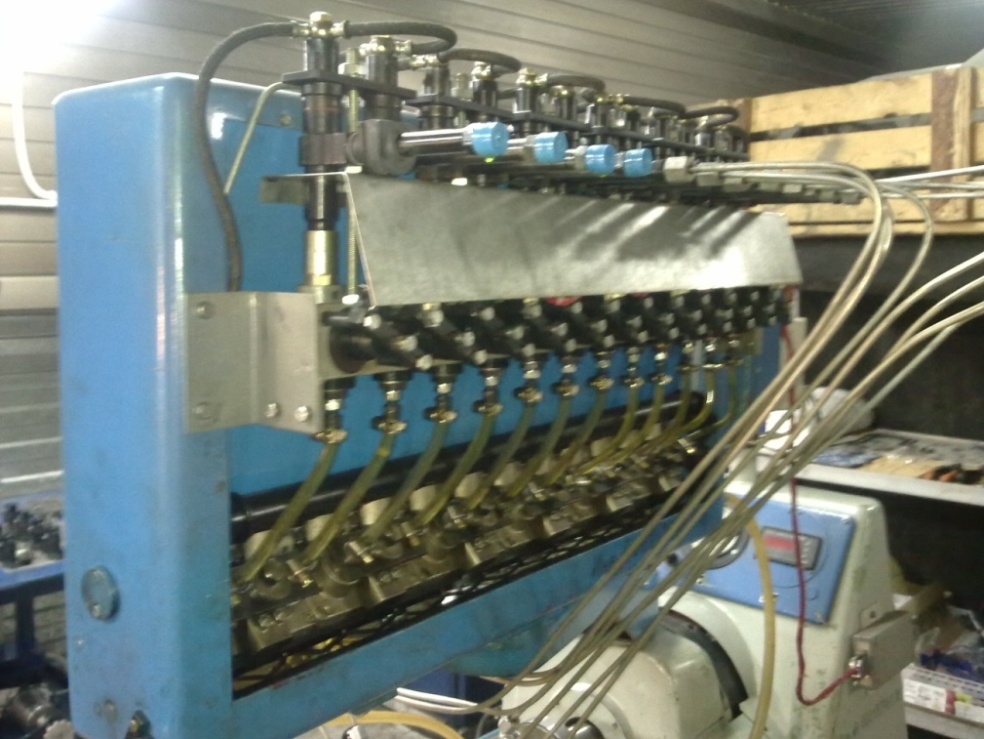

Фото 1 |
|

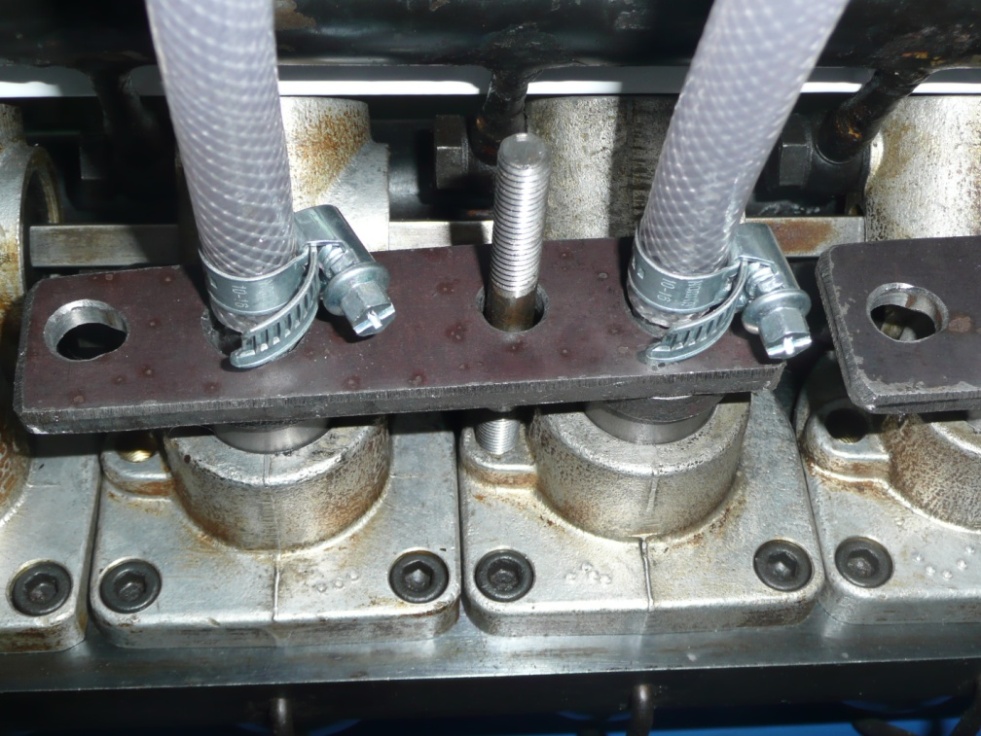

Фото 2 |
