МОДЕЛИРОВАНИЕ ТЕПЛОВЫХ ПРОЦЕССОВ В МЕТАЛЛАХ ПРИ ОБЛУЧЕНИИ ИМПУЛЬСНЫМИ ПУЧКАМИ ИОНОВ
, , ,
Объединенный институт ядерных исследований, Лаборатория информационных технологий, , 141980 г. Дубна, Московская область, Россия, *****@***ru
В данной работе проведено исследование тепловых процессов в железе при облучении его импульсными пучками ионов углерода в рамках модели термического пика с учетом фазовых переходов. Моделирование динамики фазовых переходов осуществляется на основе задачи Стефана в рамках энтальпийного подхода. Численным моделированием получены размеры областей, где происходит процесс плавления и структурные изменение. Разработан программный комплекс с использованием параллельных алгоритмов на базе технологий MPI.
Ключевые слова: модель термического пика, фазовый переход, математическое моделирование, импульсные пучки ионов, энтальпия.
Введение
Эффективным методов воздействие на структурное состояние и физико-механические свойства приповерхностных слоев металлов является радиационное облучение. Большие перспективы в этом направлении имеют способы поверхностной обработки, основанные на применении импульсных пучков ионов. При облучении импульсными пучками ионов происходит целый ряд процессов: тепловые, диффузионные и термоупругие. Вследствие этого создаются на приповерхностных слоях совершенно новые структуры с интересными для практических целей свойствами [1].
В настоящей работе проведено исследования тепловых процессов (плавления и затвердевания) в железе при облучении импульсными пучками ионов углерода с энергией 300КэВ в рамках модели термического пика (МТП) [2-4] с учетом фазовых переходов. Приведены численные результаты, подтверждающие эффективность параллельной реализации.
Постановка задачи
С учетом аксиальной симметрии, система уравнений для определения решеточной и электронной температур в цилиндрической системе координат имеет вид [2-4]:
, (1)
(2)
Вид источника и все физические параметры модели приведены в [3, 4]. Система (1)-(2) решается со следующими начальными и граничными условиями:
, (3)
(4)
Здесь
- радиус удаления от траектории иона, а
- глубина, превышающая длину проективного пробега иона при которых решетку можно считать невозмущенной, а ее температуру при
и
равной
.
Моделирование динамики фазовых переходов типа плавления или затвердевания осуществляется на основе задачи Стефана [5]. В настоящей работе фазовый переход моделируется в рамках энтальпийного подхода [6]. При температуре фазового перехода
энергия
как функция температуры испытывает скачок величины
, которая называется тепловой энергией (или энтальпией) фазового перехода
, где
- плотность материала,
- скрытая теплота плавления.
Следуя [4], уравнение (2) перепишем в виде:
(5)
При численном решении системы уравнений (1), (5) с начальными и граничными условиями (3), (4) переходим к безразмерным величинам.
На рис. 1 показаны линии уровня температуры плавления кристаллической решетки, где можно следить за формой и размером жидкокристаллической фазы в облучаемом образце.

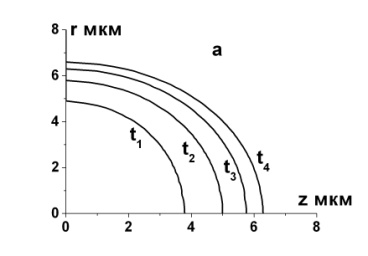

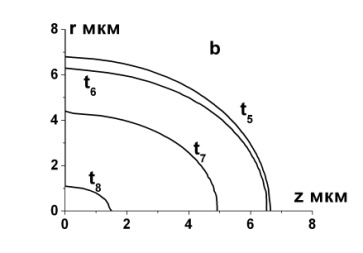

Рис.1. Динамика размера и форма области проплава железа при разных временах
(а),
(б).

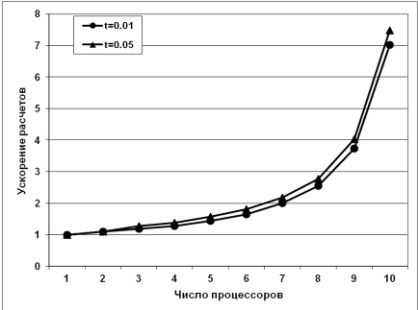

На рис. 2 представлены результаты тестовых расчётов с разными значениями времени (t=0.01 и t=0.05) и при фиксированном числе узлов дискретной сетки по переменной ???? составляет ???? = 100, а по переменной z составляет L = 500. Расчеты проведёны на кластере ЦИВК, ЛИТ (ОИЯИ, Дубна). На рис. 2 демонстрируется уменьшение времени счёта с ростом числа процессов.

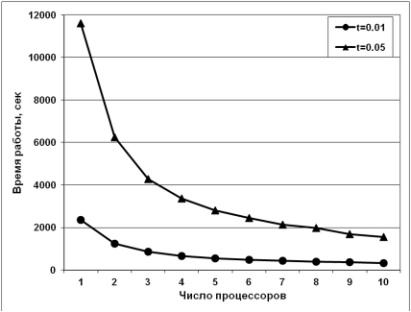

Рис. 2. На графике приведены две кривых при безразмерных временах t=0.01 (кривая с треугольникакми) и t=0.05 (кривая с кружками). Время работы MPI-программы (в секундах).
Выводы
По результатам вычислительных экспериментов можно сделать следующие выводы:
В качестве примера приведены результаты расчета облучения железо импульсными пучками углерода с энергией 300КэВ.
При учете фазовых переходов температура мишени в кристаллических решетках существенно ниже по сравнению с моделью без фазового перехода. При облучении мишени импульсным пучком размеры области, где происходит плавление, следующие: диаметр dmax ~ 13.8 мкм, zmax ~ 6.6 мкм.Работа выполнена при финансовой поддержке грантов РФФИ, № 14-01-00678-а.
Литература
, , Воздействие пучков заряженных частиц на поверхность металлов и сплавов. М.: Энергоатомиздат. 1987. , , и др. Параллельный алгоритм и MPI реализация численного исследования фазовых переходов на основе 3D модели термического пика // Вестник РУДН, Серия Математика. Информатика. Физика. № 2. 2014. С.206-210. , , и др. Численное исследование фазовых переходов, возникающих в металлах под действием импульсных пучков ионов в рамках модели термического пика // Поверхность: рентгеновские, синхротронные и нейтронные исследования. № 5. 2013. С.72-78. , , и др. MPI реализация алгоритмов для 2D и 3D моделирования фазовых переходов в материалах, облучаемых тяжёлыми ионами, в рамках модели термического пика // Вестник РУДН, Серия Математика. Информатика. Физика. № 4. 2013. С.80-94. , Экономичная схема сквозного счета для многомерной задачи Стефана //ЖВМ и МФ. 1965. Том 5. № 5. С.816-827. , , и др. Численное моделирование динамики температурных полей на плоских мишенях при нестационарном интенсивном лазерном воздействии //Препринт ИПМ. № 61. Москва. 2008 г.MODELING OF THERMAL PROCESSES IN THE METALS BY IRRADIATION WITH PULSED ION BEAMS
