Нормы устройства сетей заземления (стр. 7 )

Рис. 2.1.4. Заземляющее устройство здания

Обозначено: 1 - молниеприемник, 2 - молниезащитные спуски, 3 - уравнивающие проводники, 4 - стальной каркас или арматура железобетонного каркаса здания, 5 - фундаментный заземлитель или арматура железобетонных фундаментов здания, 6 - система электроснабжения, 7 - главный заземляющий зажим, 8 - главная распределительная шина, 9 - система непрерывного питания, 10 - распределительный щит, 11 - выключатель, 12 - уравнивающая сетка, 13 - металлические кабелепроводы, 14 - местная система уравнивания потенциалов, 15 - информационно - технологическое оборудование, 16 - телефон, 17 - электронные системы здания и квартир

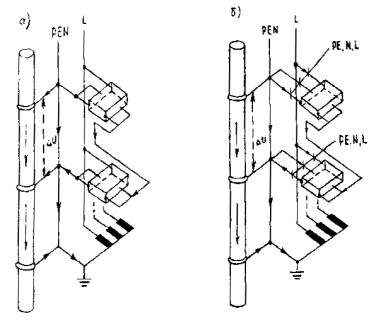

Рис. 2.1.5. Системы питания электроустановок многоэтажного здания: TN-C (а) и TN-C-S (б)

2.1.11. Защита посредством электрического разделения цепей обеспечивается соблюдением следующих требований:

1) Цепь должна питаться от отдельного источника питания:

- разделяющего трансформатора или

- источника тока, обеспечивающего степень безопасности, равноценную степени безопасности, обеспечиваемой разделяющим трансформатором.

Источники питания должны быть такими, чтобы вторичная цепь была отделена от первичной цепи и от оболочки двойной изоляцией. Если такой источник питает несколько электроприемников, их открытые проводящие части не должны иметь электрической связи с металлической оболочкой источника питания.

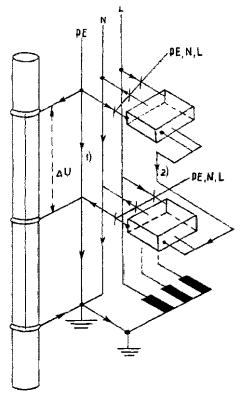

Рис. 2.1.6. Система питания электроустановок многоэтажного здания TN-S

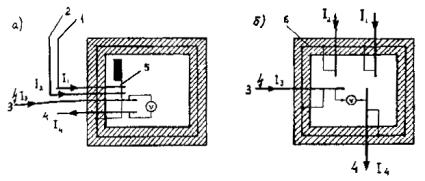

Рис. 2.1.7. Схемы ввода в здание металлических подземных коммуникаций:

2.1.7 а - общая точка ввода (предпочтительная схема, ?U ? 0); 2.1.7 б - ввод в разных местах, ?U ? 0

1 - кабели электроснабжения, 2 - телефонные кабели, 3 - кабель антенны, 4 - металлические трубопроводы (вода, газ, отопление и проч.), 5 - главная шина заземления (ГШЗ), 6 - стальная арматура, Ii - индуцированный ток i-го проводника

2) Номинальное напряжение электрически отделенной цепи не должно превышать 500 В.

3) Токоведущие части электрически отделенной цепи не должны иметь точек присоединения к другой цепи или к земле.

4) Для разделенных цепей рекомендуется использование отдельных трасс электропроводок.

2.1.32. Если отделенная цепь питает только один электроприемник, открытые проводящие части цепи не должны быть присоединены ни к защитному проводнику, ни к открытым проводящим частям других цепей.

2.1.33. Если приняты меры для защиты отделенной цепи от порождения и пробоя изоляции, то источник питания может питать несколько электроприемников при условии выполнения следующих требований:

- открытые проводящие части отделенной цепи должны быть соединены между собой изолированным незаземленным проводником системы уравнивания потенциалов. Такие проводники не должны быть соединены ни с защитными проводниками, ни с открытыми проводящими частями других цепей, ни со сторонними проводящими частями;

- все штепсельные розетки должны иметь защитный контакт, который должен быть присоединен к системе уравнивания потенциалов;

- все гибкие кабели, за исключением питающих оборудование класса II, должны иметь защитный проводник, применяемый в качестве проводника системы уравнивания потенциалов;

- при двойном замыкании разных фаз на две открытые проводящие части устройство защиты должно обеспечивать отключение питания за время отключения, указанное в табл. 2.1.1.

Таблица 2.1.1.

Наибольшее время отключения отделенной цепи при двойном замыкании разных фаз

Номинальное линейное напряжение отделенной цепи, U0, В	Время отключения, с
120	0,8
220	0,4
380	0,2
500	0,1

2.2. Информационно-технологические установки

Настоящий раздел содержит специальные требования к заземлению информационно-технологических установок с целью обеспечения их нормальной работы.

Заземление информационно-технологических установок должно соответствовать общим требованиям раздела 2.1 с учетом требований настоящего раздела, которые дополняют общие требования.

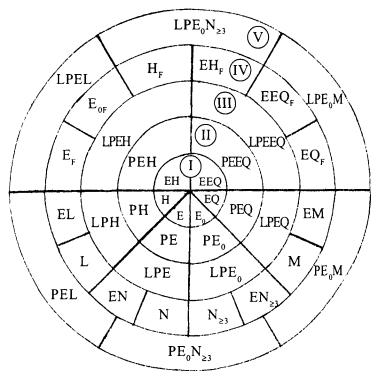

Классификация проводников, используемая в настоящем и в последующих разделах книги, дана в табл.2.2.1. и в виде структурной схемы на рис. 2.2.1.А, 2.2.1.Б, 2.2.2., где приняты следующие обозначения:

E - заземляющий; Р - защитный; EQ - уравнивающий; F - рабочий; N - нулевой рабочий; L - фазный; FE - заземленный рабочий; РЕ - заземленный защитный; PEQ - уравнивающий защитный; PEEQ - заземленный уравнивающий защитный; FEQ - уравнивающий рабочий; EEQ - заземленный уравнивающий; PEF - совмещенный заземленный защитный и заземленный рабочий; PEL - совмещенный заземленный защитный и заземленный фазный; PEN - совмещенный заземленный (нулевой) защитный и заземленный (нулевой) рабочий; ЕН (Н) - выравнивающий; РЕН - защитный выравнивающий; LPE - молниезащитный.

В табл. 2.2.2. даны наименьшие размеры поперечного сечения защитных (РН, PEEQ, РЕН, Е2) и молниезащитных (LPE, LPEEQ, LPEH, E?) неизолированных стальных проводников, не защищенных от коррозии и не имеющих механической защиты.

Требования настоящего раздела распространяются на заземление и уравнивание потенциалов информационно-технологического оборудования и аналогичного оборудования, использующего проводные линии для целей передачи информации. Эти требования могут быть также применены для другого электронного оборудования, которое чувствительно к электромагнитным влияниям. Принципиальная схема защитного и рабочего заземлений в системе TN дана на рис. 2.2.2.

Заметим, что оборудование информационных технологий включает все формы электрического и электронного конторского оборудования и телекоммуникационного оборудования. В качестве примеров оборудования, на которое распространяются требования настоящего раздела, отметим следующие:

1) телекоммуникационные и информационные линии связи или оборудование информационных технологий, или установок, использующих сигналы с возвратом тока через землю в наружных линиях связи и линиях связи внутри зданий;

2) сети питания постоянного тока, обслуживающие оборудование информационных технологий внутри зданий.

3) местные сети автоматического обмена информацией между отдельными установками;

4) местные сети связи;

5) системы пожарной сигнализации и другие системы аварийной сигнализации;

Таблица 2.2.1.

Классификация проводников

Тип	Оператор	Виды проводников	Род проводников
Обозначение	Наименование	Порядок	Обозначение
1	Базисные	I-0	1	Е	E0	EQ	H	первообразные
I-1	Е	-	-	EEQ	EH	производные
II	Защитные	II-1	Р	РЕ	PEO	PEQ	PH	1-го рода
II-2	РЕ	Еp	EPO	PEEQ	PEH	2-го рода
III	Молниезащитные	III-I	LP	LPE	LPE0	LPEQ	LPH	1-го рода
III-2	LPE	ELP	ELР0	LPEEQ	LPEH	2-го рода
IV	Функциональные	I-0	1	N	M	M	L	первообразные
I-1	Е	EN	EN?3	EM	EL	производные
IV-1	F	EF	EF0	EQF	HF	1-го рода
IV-2	FE	-	-	EEQF	EHF	2-го рода
V	Совмещенные	II-2	РЕ	EPF	EPF0	-	PEL	1-го рода
V-1	РЕ0	-	PE0N?3	PE0M	-
III-2	LPE	ELPF	ELPF0	-	LPEL	2-го рода
V-2	LPE0	-	LPE0N?3	NPE0M	-

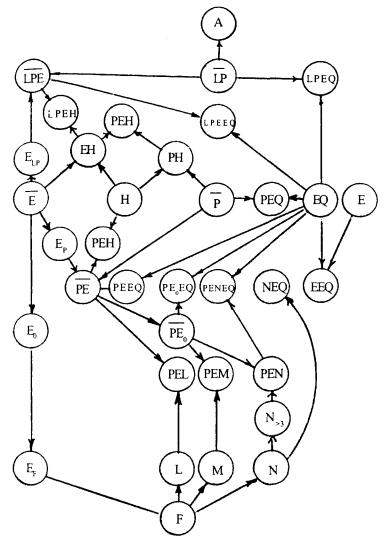

Рис. 2.2.1.А Классификация проводников (структурная схема)

Таблица 2.2.2

Наименьшие размеры поперечного сечения неизолированных защитных, молниезащитных и совмещенныхстальных проводников, не защищенных от коррозии и не имеющих механической защиты

Класс проводников	Условия прокладки	Сортамент	Размеры
Диаметр прутка, мм	Толщина полосы, мм	Диаметр проволоки, мм	Площадь сечения, мм2
Молниеприемники (А)	В	пруток	16	4	1,8	200
Г	трос	8	50
МПС	пруток
Токоотводы (LPE)	В	пруток полоса трос
Уравнивающие (PEEQ, LPEEQ)	Г, В
Заземляющие (PE, LPE)	В, Г
Выравнивающие (РЕН, LPEH)	Г	пруток	10	2,2	78
полоса	100
трос	72
В	пруток	14	150
Заземлители (E?)	Г	2,6
полоса	160
трос	100
В	пруток	16	200
