Руководство по изысканиям трасс и площадок для электросетевых объектов напряжением 0,4-20 кВ (стр. 18 )

Рекомендуемое

Акт сдачи изысканной трассы ВЛ

АКТ

село
город		"		"		199		г.

Мы, нижеподписавшиеся, представитель
(организация, должность, фамилия, имя, отчество)
и представитель
	(организация, должность, фамилия, имя, отчество)
составили настоящий акт в том, что первый сдал, а второй принял изысканную в натуре
трассу ВЛ		кВ от		п/ст
	кВ
района		обл. до		п/ст
	кВ
района		обл.
Длина трассы		км. Трасса имеет		углов поворота и
	(количество)
закреплена на местности		угловыми и		створными
	(количество)		(количество)
знаками. Вид знака
Все знаки нумерованы, окурганены и сданы на хранение
Подписи		(_____________________)
		(_____________________)
	(Дата)
	(Печать)

Приложение 18

Рекомендуемое

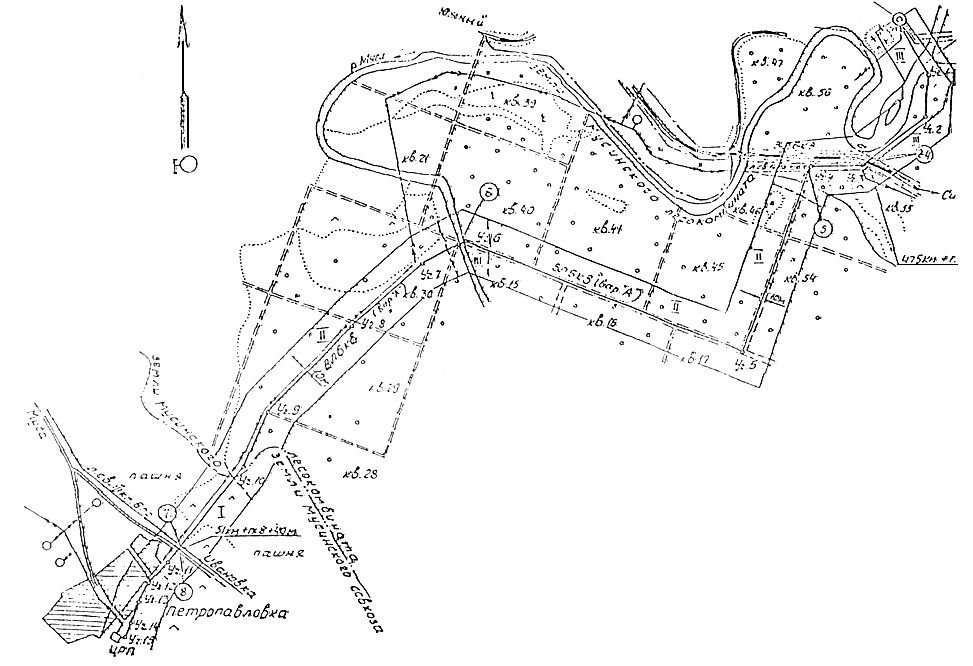

Инженерно-геологическая схема участков ВЛ

Условные обозначения:

	Скальные грунты
	Суглинистые грунты
	Суглинисто-галечниковые обводнённые грунты

1. План ориентирован по истинному меридиану.

2. Основой планового материала является выкопировка с планов землепользований Мусинского совхоза и лесокомбината.

Экспликация вар. А

N угла или отпайки	Величина угла поворота	Длина линии между углами, м
"ПС	Муса"
		24 каб.
Концевая опора
		480
Уг.1	39°
		450
Уг.2	43°
		750
Уг.3	37°
		470
Уг.4	70°
		1820
Уг.5	90°
		2760
Уг.6	47°
		450
Уг.7	13°
		880
Уг.8	50°
		1100
Уг.9	21°
		530
Уг.10	15°
		1130
Уг.11	8°
		260
Уг.12	7°
		220
Уг.13	4°
		200
Уг.14	9°
		160
Уг.15	65°
		30
ЦРП
	11724 м

Приложение 19

Рекомендуемое

Ведомость лабораторного определения физических свойств грунтов

___________________________ (организация) грунтовая лаборатория		Договор N________________
ВЕДОМОСТЬ лабораторного определения физических свойств грунтов по трассе ВЛ________кВ_____________________района _________________________________________области
1. Время отбора образцов__________________________________ 2. Состояние образцов_____________________________________ _________________________________________________________
Размокание: набухание, прокаливание, HCl и другие определения: _________________________________________________________ _________________________________________________________ _________________________________________________________ _________________________________________________________ _________________________________________________________ _________________________________________________________ _________________________________________________________ _________________________________________________________ _________________________________________________________ _________________________________________________________ _________________________________________________________ _________________________________________________________ _________________________________________________________ _________________________________________________________

Образец

Глубина, м

Масса, кг

Влажность

Коэффициенты и степени

Зерновой состав, Ф мм

лабо- рато- рный

поле- вой

выра- ботки

от- бора обра- зца

уровня грун- товых вод

удель- ная

объ- ём- ная

ске- лета

гигро- скопи- ческая

есте- ствен- ная

на гра- нице теку- чести

на гра- нице рас- каты- вания

Число пла- стич- ности

Макси- маль- ная моле- куляр- ная влаго- ём- кость

Пол- ная вла- го- ём- кость

По- рис- тость, %

по- рис- тости

филь- тра- ции, м/сутки

сос- тоя- ния

влаж- ности

пло- тно- сти

ще- бень, мм

дре- сва, мм

песок, мм

пыль, мм

гли- на, мм

Потеря при прока- лива- нии, %

Полевое наиме- нование грунта по ГОСТ 25100-95

10,0 2,0

2,0 1,0

1,0 0,5

0,5 0,25

0,25 0,1

0,1 0,05

0,05 0,01

0,01 0,005

0,005

Приложение 20
