КОМПЛЕКСНАЯ ГРАФИЧЕСКАЯ РАБОТА № 2
Сечение многогранника плоскостью
Условия задач КГР-1
В соответствии с заданным вариантом на листе чертёжной бумаги формата А3 (297х420) с помощью чертёжных инструментов решить две задачи:
Задача 1. Построить пересечение многогранника заданной плоскостью на комплексном чертеже, используя метод рёбер или метод граней.
Задача 2. Построить аксонометрический чертеж многогранника по его комплексному чертежу вместе с фигурой сечения в соответствии с указанным в варианте задания видом аксонометрии.
Общие указания к выполнению
1. При вычерчивании комплексного чертежа многогранника использовать
глазомерный масштаб с примерным соблюдением местоположения, пропорций и ориентации проекций так, как на образце выполнения (рис. 3). При этом проекции на чертеже рекомендуется несколько раздвинуть.
2. Перед тем как приступить к построению сечения многогранника,
следует установить способ решения задачи в зависимости от вида многогранника – способ рёбер или способ граней.
3. В тех вариантах, где секущая плоскость задаётся точкой и прямой, например ?(Kне принадлежитl), в целях удобства построений, её следует перезадать так, чтобы в определителе плоскости точка К уступила место прямой, например так: ?(m?l) или ?(a¦l) приусловии, чтопрямая m(а)принадлежит К.
4. Аксонометрическое изображение многогранника следует расположить в
правой свободной половине формата. Для построения аксонометрии комплексный чертёж многогранника следует обязательно закоординировать, т. е. подходящим образом присоединить к нему тройку координационных осей х, у и z. При этом для упрощения построений тройку осей лучше привязывать не к системе плоскостей проекций, а к проекциям самой фигуры.
4. Тип аксонометрии задан в каждом из вариантов задания вместе с коэффициентами искажения u, v и w по осям x?, y? и z? :
а) прямоугольная изометрия u:v:w=1:1:1;
б) прямоугольная диметрия u:v:w=1:0,5:1;
в) горизонтальная косоугольная изометрия u:v:w=1:1:1 и с
рекомендованным углом между осями у и z в 150°.
5. Толщина линий согласно ГОСТ 2.303-68 должна соответствовать их назначению:
– контур многогранника, его видимые рёбра и фигура сечения (усечённая часть) выделяются сплошными основными линиями, толщину которых принять равной ? 0,5 мм;
– отсечённую часть многогранника выделяют штрих-пунктирной линией, толщину которой принять равной ? 0,2 мм;
– линии построения, осевые линии и линии невидимого контура вычерчивать сплошными тонкими линиями толщиной, равной ? 0,2 мм.
6. Начальные стадии чертежа, включающие все необходимые построения, следует выполнить в тонких линиях и затем, после консультаций с преподавателем и устранения ошибок, приступить к окончательной его обводке. Вспомогательные линии построения необходимо сохранить!
7. На окончательной стадии, следует покрыть штриховкой фигуру сечения в соответствии с требованиями, предъявляемыми к техническим чертежам ГОСТ 2.306-68.
Примечание. На консультациях (СРСП) обязательно иметь при себе:
а) чертёж (текущую семестровую работу) в процессе выполнения;
б) карточку с вариантом задания;
в) условия задания и общие указания по их выполнению;
г) чертёжные инструменты.
Срок выдачи задания – 5 неделя
Срок сдачи задания – 8 неделя

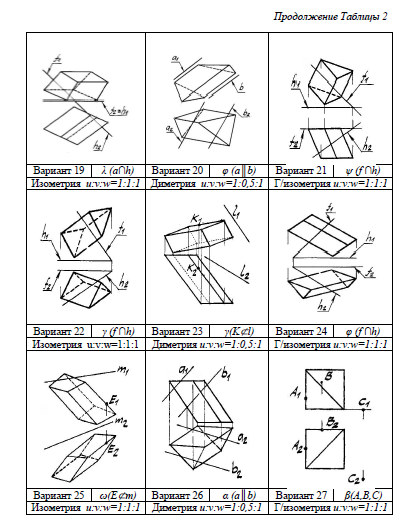

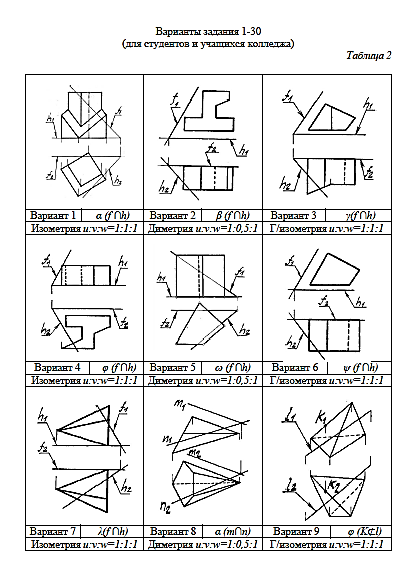

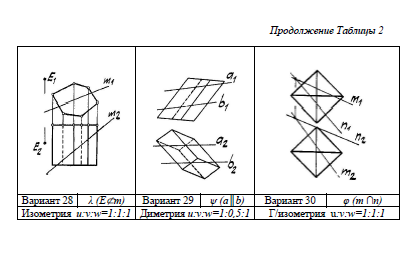

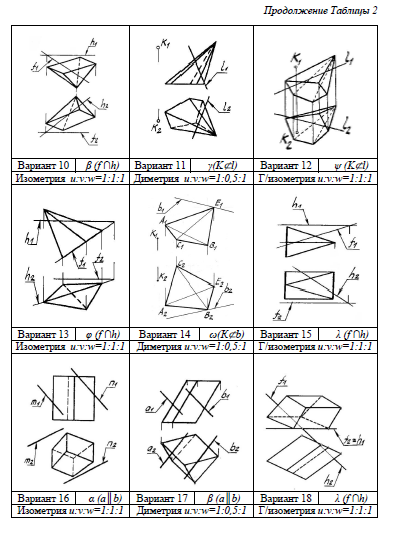

Варианты задания 1-30
(для студентов и учащихся колледжа)

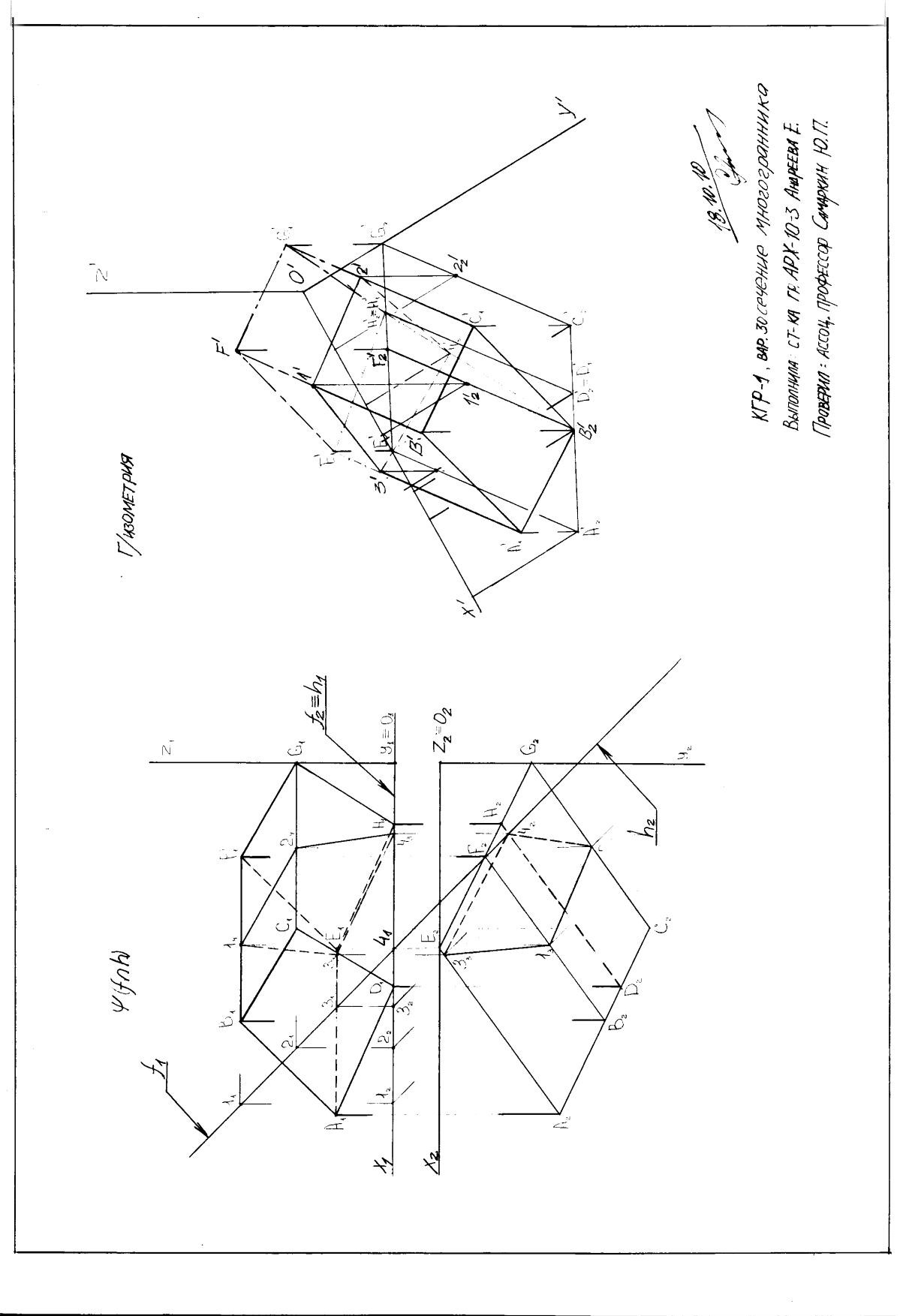

Пример выполнения
