ГОСТ Р 53824-2010 Автомобильные транспортные средства. Колеса неразборные. Технические требования и методы испытаний (с Изменением N 1) (стр. 2 )

Рисунок 2

Таблица 2

В миллиметрах

Условное обозначение номинального диаметра обода	Номинальный диаметр обода ±0,4	Диаметр контрольного кольца ±0,4	Длина окружности ±1,2
10	253,2	251,87	791,3
12	304,0	302,67	950,9
13	329,4	328,07	1030,7
14	354,8	353,47	1110,2
15	380,2	378,87	1190,2
16	405,6	404,27	1270,0
17	436,6	435,22	1367,3
17,5	444,5	441,32	1386,5
19,5	495,3	492,12	1546,0
20,5	520,7	517,52	1625,8
22,5	571,5	568,32	1785,4
24,5	622,3	619,12	1945,0
3,14159

Табл.2. (Измененная редакция, Изм. N 1).

3.1а Основные размеры ободьев должны соответствовать указанным на рисунке 2а и в таблице 2а.

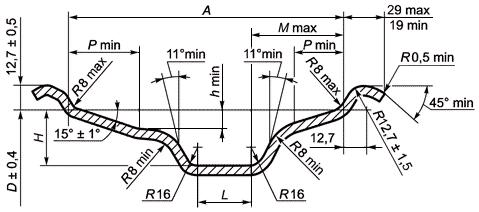

Рисунок 2а - Основные размеры ободьев

Таблица 2а

В миллиметрах

Условное обозначение номинальной ширины обода	Условное обозначение номинального диаметра обода	Ширина	Посадочная полка , не менее	Монтажный ручей
Номин.	Пред. откл.	, не менее	, не более	, не менее	, не менее
5,25	17,5	133,5	±3,5	25	4	55	24	7,0
19,5	56	27
22,5	8	57	30
6,00	17,5	152,5	11	60	24	8,5
19,5	30	62	27
22,5	63	30
6,75	17,5	171,5	25	62	24	9,0
19,5	30	14	64	27
22,5	32	66	30
7,50	17,5	190,5	25	65	24	9,5
19,5	30	21	67	27
22,5	34	68	30	10,0
8,25	19,5	209,5	30	28	67	27	9,5
22,5	36	70	30	10,0
24,5	72
9,00	19,5	228,5	30	68	9,5
22,5	70	10,0
24,5	72	10,5
9,75	22,5	247,5	36	70	11,0
24,5	72
10,50	19,5	266,5	±5,0	34	30	68
22,5	70
11,75	19,5	298,5	68
22,5	70
12,25	311,5
13,00	19,5	330,0	68
22,5	70
14,00	19,5	355,5	68
22,5	70
15,00	19,5	381,0	68
22,5	70
16,00	20,5	406,5
22,5
18,00	20,5	457,5
22,5

(Введен дополнительно, Изм. N 1).

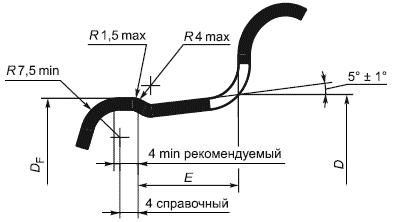

3.2 Основные размеры допускаемого исполнения посадочных полок обода с выступом FH для бескамерных шин должны соответствовать указанным на рисунке 3 и таблицах 3, 4.

Рисунок 3

Таблица 3

Ширина профиля обода, дюймы	Размер , мм, не менее
3	13,0
От 3 до 4	17,0
От 4 и более	19,5

Таблица 4

Условное обозначение номинального диаметра обода	Длина окружности , мм, -3,0
10	797,6
12	955,0
13	1034,8
14	1114,6
15	1194,4
16	1274,2
17	1373,8

Табл.3, 4. (Измененная редакция, Изм. N 1).

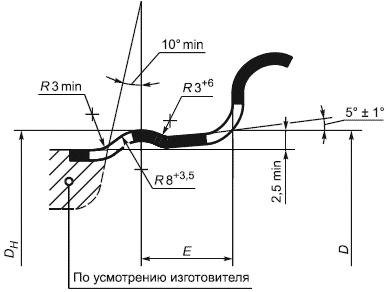

3.3 Основные размеры допускаемого исполнения посадочных полок обода с выступом Н для бескамерных шин должны соответствовать указанным на рисунке 4 и таблицах 5, 6.

Рисунок 4

Таблица 5

Ширина профиля обода, дюймы	Е, мм, не менее
от 3 до 4	16
от 4 и более	21*
* Допускается 19,5 на ободьях с шириной профиля от 4 до 7.

Таблица 6

Условное обозначение номинального диаметра обода	Длина окружности, мм, -3,0
12	957,6
13	1037,0
14	1116,8
15	1196,6
16	1276,4

3.4 Допускаемые комбинированные исполнения посадочных полок на ободе должны соответствовать указанным в таблице 7.

Таблица 7
