Министерство образования Омской области
бюджетное образовательное учреждение Омской области
среднего профессионального образования
«Омский автотранспортный колледж»
РЕФЕРАТ
Дисциплина «МДК 03.02. Технология работы с аппаратным обеспечением»
Тема: «Интерактивная доска »
Выполнил: студент группы | 1416 |
Фамилия, имя, отчество | |
Оценка: содержание | |
оформление | |
Проверил: преподаватель | |
Омск, 2015
Оглавление
Что такое интерактивная доска 2
Виды электронных интерактивных досок 3
Какие бывают интерактивные доски 4
Разновидности интерактивных досок 5
Передача данных от экрана к компьютеру 5
Для чего нужна интерактивная доска 6
Преимущества работы с интерактивными досками 7
Недостатки использования интерактивных досок 8
Использование инструментов программного обеспечения 9
Спецификация 10
Использование подписей и выделения 10
Урок с интерактивной доской 10
Литературный список 12
Что такое интерактивная доска

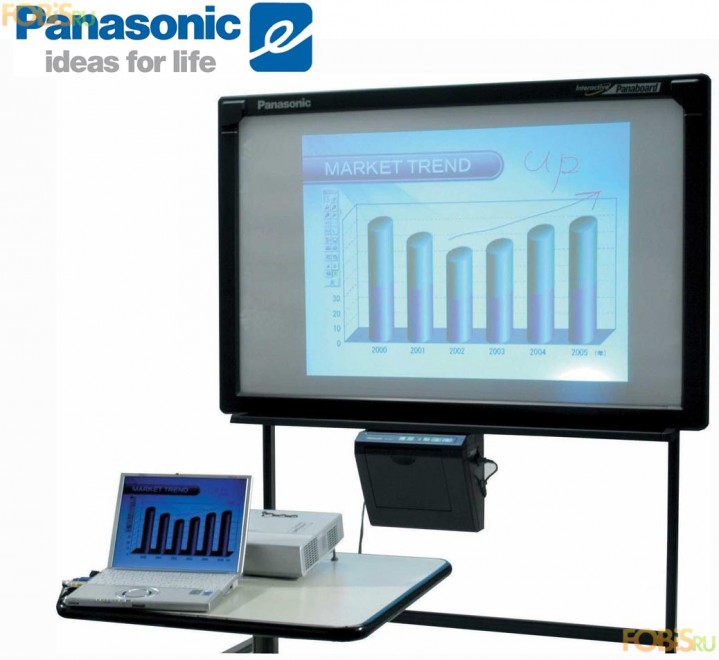

Рис. 1 Интерактивная доска
Интерактивная доска - это устройство, позволяющее лектору или докладчику объединить три различных инструмента: экран для отображения информации, обычную маркерную доску и интерактивный монитор. Доска дает возможность демонстрировать слайды, видео, делать пометки, рисовать, чертить различные схемы, как на обычной доске, в реальном времени наносить на проецируемое изображение пометки, вносить любые изменения и сохранять их виде компьютерных файлов для дальнейшего редактирования, печати на принтере, рассылки по факсу или электронной почте. Достаточно подключить интерактивную доску к компьютеру и проектору, чтобы получить возможность работать с изображением от любого источника. Работа с интерактивной доской не требует специальных знаний и навыков.
Виды электронных интерактивных досок
Рис. 2 Электронная интерактивная доска
Интерактивные доски бывают прямой и обратной проекции и различаются по типу установки проектора. При прямой проекции проектор находится перед доской, при обратной проекции — за доской. Большинство интерактивных досок — доски прямой проекции. Для того чтобы луч проектора не мешал работе преподавателя и учеников, рекомендуется для работы с доской использовать ультракороткофокусный проектор, который можно закрепить на креплении непосредственно над доской. Интерактивные электронные доски бывают активные и пассивные. Активную электронную доску необходимо подключить к источнику питания и к компьютеру с помощью проводов. Пассивная электронная доска не содержит в своей поверхности никаких датчиков и не нуждается в подключении. Ее не нужно подключать к компьютеру или проектору, нет необходимости прокладывать кабели через весь класс. Ее можно беспрепятственно перемещать из одного кабинета в другой. От того, на основе какой технологии создана интерактивная доска, зависит метод работы с ней. Используются следующие технологии: Электромагнитная технология (активная); Аналого-резистивная технология (активная); Ультразвуковая технология (пассивная); Инфракрасная технология (пассивная); Микроточечная технология (пассивная); Лазерная технология (пассивная); Оптическая технология (пассивная); Доски, созданные с применением электромагнитной и резистивной технологий должны подключаться к компьютеру и источнику питания проводами. На досках, созданных с использованием электромагнитной и лазерной технологий можно работать только специальным электронным маркером. Доски на основе резистивной, ультразвуковой и инфракрасной технологий поддерживают работу как специальным маркером, так и любым другим предметом, например пальцем. Инфракрасную и ультразвуковую технологии часто комбинируют. Доска, произведенная на основе микроточечной технологии, в подключении к сети или компьютеру не нуждается. Основным рабочим инструментом в конструкции такой доски является стилус, который передает все данные на компьютер с помощью вмонтированного в него Bluetooth-передатчика.
Какие бывают интерактивные доски
Производители интерактивных досок используют разные технологии для определения положения пишущего инструмента на доске. Наиболее распространены на рынке: - резистивная матрица; - сочетание инфракрасной и ультразвуковой технологии; - электромагнитные волны; - лазерная технология; - оптическая технология. Резистивная технология основана на применении резистивных матриц и реализована в досках производства Smart и Polyvision. Резистивная матрица - это вмонтированная в пластиковую поверхность интерактивной доски сетка из двух слоев тончайших проводников, разделенных воздушным зазором. Проводники замыкаются от давления на поверхность при прикосновении. Таким образом, докладчик может использовать для работы с доской любой предмет - указку, маркер, собственный палец. Эта технология - сенсорная, она не требует применения специальных маркеров, не использует никаких излучений для работы и не подвержена внешним помехам. Недостатком этой технологии является небольшая задержка реакции матрицы при быстром перемещении маркера или заменяющего его предмета. Оптическая технология основана на использовании для считывания координат курсора (маркера или пальца) расположенных по углам доски миниатюрных цифровых видеокамер. При применении этой технологии существенно повышаются быстродействие и точность позиционирования курсора, увеличиваются функциональные возможности. Эта технология реализована в досках SmartBoard. Инфракрасная и ультразвуковая технологии - снабжение поверхности доски инфракрасными и ультразвуковыми датчиками, определяющими положение маркеров и ластика. Пишущая часть маркеров вставляется в специальную оправу, взаимодействующую с датчиками. Инфракрасные и ультразвуковые датчики могут быть встроены в насадки, которые при креплении на обычную маркерную доску превращают ее в интерактивную. Недостаток технологии в том, что такие доски подвержены воздействию со стороны посторонних источников излучений. В основе лазерной технологии лежит использование двух инфракрасных лазеров, расположенных на верхней кромке доски, которые отслеживают движущийся по поверхности маркер. Лазерные сканеры, принимая отраженный сигнал от нанесенных на маркерах ободков, определяют точное положение маркера. Эта технология используется в интерактивных досках компании Polyvision. Электромагнитная технология основана на передаче электронных сигналов с пишущего устройства, которым может быть либо специальный электронный карандаш, либо вложенные в электронные держатели маркеры. Кроме того, интерактивные доски могут быть прямой и обратной проекции. Существуют также интерактивные насадки для плазменных мониторов, превращающие их в сенсорные плазменные экраны. При прямой проекции проектор светит "снаружи", со стороны докладчика. В досках обратной проекции проектор расположен за просветным интерактивным экраном в специальном корпусе.
Разновидности интерактивных досок
Такие доски различают по типу проекции на: прямые и обратные. В первом случае установка проектора производится непосредственно перед доской или за доской – во втором. По большей части все существующие интерактивные доски относятся к первому типа. Проекторы, в свою очередь, могут отличаться фокусным расстоянием. Для таких систем используются аппараты с коротким и ультракоротким фокусом. В этом случае человек, который стоит перед доской, не будет перегораживать луч, исходящий от проектора, поскольку устройство закрепляется в максимальной близости к экрану под потолком. Ультракороткий фокус позволяет сделать это сразу над доской.
Передача данных от экрана к компьютеру

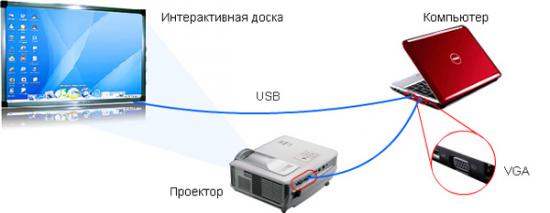

Рис. 3
При передаче данных от доски к компьютеру могут использоваться различные технологии, для которых требуется непосредственное соединение между ними, а также подключение к источнику питания, или нет. С соединением интерактивная доска имеет название активной, а без – пассивной. Соответственно, методы работы с доской также зависят от того, какие использованы технологии при ее изготовлении. К активным относятся следующие технологии: аналого-резистивная; электромагнитная. Для пассивных систем используют следующие технологии: микроточечная; оптическая; ультразвуковая; лазерная; инфракрасная. Доски с применением лазерной или электромагнитной технологий требуют использования в работе специализированного электронного маркера, который позволяет считывать информацию с доски. Инфракрасная, резистивная или ультразвуковая технологии позволяют пользоваться любым предметом, которым с успехом может стать и палец. Часто можно встретить комбинацию ультразвуковой и инфракрасной технологий. При работе с микроточечной технологией применяется стилус, специально разработанный для этого. При этом передача данных осуществляется при помощи передатчика Bluetooth. 6)Как использовать интерактивную доску. Лучший способ понять, как устроена интерактивная доска, просто попробовать поработать с ней. Вы увидите, как легко управлять компьютером прямо с доски. Все, что вы можете использовать на компьютере, есть и на интерактивной доске. Чтобы максимально использовать все возможности интерактивных досок, необходимо следующее: Также надо уделить внимание• Установке Эксплуатации/гарантии Безопасности Подключению к школьной сети и Интернету
Для чего нужна интерактивная доска
Интерактивные доски могут изменить преподавание и обучение в различных направлениях. Преподаватели могут использовать доску для того, чтобы сделать представление идей увлекательным и динамичным. Доски позволяют учащимся взаимодействовать с новым материалом, а также являются ценным инструментом для преподавателей при объяснении абстрактных идей и концепций. На доске можно легко изменять информацию или передвигать объекты, создавая новые связи. Преподаватели могут рассуждать вслух, комментируя свои действия, постепенно вовлекать учащихся и побуждать их записывать идеи на доске. Активное участиеИсследования показали, что интерактивные доски, используя разнообразные динамичные ресурсы и улучшая мотивацию, делают занятия увлекательными и для преподавателей, и для учеников. Правильная работа с интерактивной доской может помочь преподавателям проверить знания учащихся. Правильные вопросы для прояснения некоторых идей развивают дискуссию, позволяет ученикам лучше понять материал. Управляя обсуждением, преподаватель может подтолкунуть учащихся к работе в небольших группах. Интерактивная доска становится центром внимания для всего класса. А если все материалы подготовлены заранее и легко доступны, она обеспечивает хороший темп урока. На интерактивной доске можно легко передвигать объекты и надписи, добавлять комментарии к текстам, рисункам и диаграммам, выделять ключевые области и добавлять цвета. К тому же тексты, рисунки или графики можно скрыть, а затем показать в ключевые моменты лекции. Преподаватели и учащиеся делают все это у доски перед всем классом, что, несомненно, привлекает всеобщее внимание. Заранее подготовленные тексты, таблицы, диаграммы, картинки, музыка, карты, тематические CD-ROMы, а также добавление гиперссылок к мультимедийным файлам и Интернет-ресурсам зададут занятию бодрый темп: вы не будете тратить много времени на то, чтобы написать текст на обычной доске или перейти от экрана к клавиатуре. Все ресурсы можно комментировать прямо на экране, используя инструмент Перо, и сохранять записи для будущих уроков. Файлы предыдущих занятий можно всегда открыть и повторить пройденный материал.
Преимущество работы с интерактивными досками
Основные преимущества Совместима с программами для всех лет обученияУсиливает подачу материала, позволяя преподавателям эффективно работать с веб-сайтами и другими ресурсами. Предоставляет больше возможностей для взаимодействия и обсуждения в классе Делает занятия интересными и увлекательными для преподавателей и учащихся благодаря разнообразному и динамичному использованию ресурсов, развивает мотивацию Им не нужна клавиатура, чтобы работать с этим оборудованием, таким образом повышается вовлеченность учащихся начальных классов или детей с ограниченными возможностями Факторы эффективного использования Обеспечение доступа к интерактивной доске, чтобы преподаватели могли набраться опыта Использование доски не только преподавателями, но и учащимися Предоставление преподавателю времени на подготовку к занятию Временные затраты преподавателя для того, чтобы стать уверенным пользователем и подобрать ресурсы для занятия Обмен идеями и ресурсами между преподавателями• Расположение доски в классе таким образом, чтобы не мешал солнечный свет и ничто не находилось между проектором и доской Высокий уровень надежности и технической поддержки, чтобы свести к минимуму возможные проблемы
Недостатки использования интерактивных досок
Интерактивные доски намного дороже, чем стандартные доски или же проектор с экраном. Изображение, передаваемое на поверхность интерактивной доски, может закрываться человеком, находящимся около доски. Если к интерактивной доске разрешен удаленный доступ, то некоторые пользователи могут передать на экран нежелательное сообщение или рисунок. ПО для ИД не совместимы. Нет курсов и малое количество готового ПО.
Интерактивные доски предоставляют широкие возможности преподавания различных дисциплин. Многие преподаватели признаются, что стали планировать занятия на интерактивных досках вместе с коллегами со своей кафедры, что привело не только к экономии времени, но и улучшению общего качества материалов.
Программное обеспечение для интерактивных досок позволяет четко структурировать занятия. Возможность сохранять уроки, дополнять их записями улучшает способ подачи материала. Благодаря разнообразию материалов, которые можно использовать на интерактивной доске учащиеся гораздо быстрее схватывают новые идеи. Преподаватели, которые уже достточно долго работают с досками, заметили, что качество их уроков заметно улучшилось. Конечно, нельзя сказать наверняка, что результаты учащихся повысятся благодаря работе с интерактивной доской, но многие преподаватели замечают, что ученики стали больше интересоваться тем, что происходит на занятиях. Они активно обсуждают новые темы и быстрее запоминают материал. Важно понимать, что использование только интерактивной доски не решит всех ваших проблем моментально. И преподаватели совсем не обязаны работать с ней постоянно, на каждом уроке. Иногда доска может пригодиться только в самом начале занятия или во время обсуждения.
Использование инструментов программного обеспечения
Интерактивная доска - это, в сущности, дисплей вашего компьютера. Значит, все, что есть на вашем компьютере, можно показать и на интерактивной доске. Это дает вам возможность использовать широкий спектр ресурсов, таких как: Презентационное программное обеспечение Текстовые редакторы CD-ROMы Интернет Изображения (фотографии, рисунки, диаграммы, изображения экрана) Видео-файлы (отрывки телевизионных программ, видео-кассеты VHS или цифровые видео-изображения) Звуковые файлы (отрывки кассет или радио, записи, сделанные учениками или другими преподавателями). Любой звук с CD-ROMа или Интернет-страницы также будет слышен, если у вас есть громкоговорители• Программное обеспечение для интерактивной доски Программное обеспечение, относящееся к различным предметам. Простота использования этих устройств и разнообразие ресурсов увлекает учеников больше, чем традиционные занятия. Однако, преподавателям часто приходится тратить достаточно много времени на поиск необходимых материалов. В разделе Ссылки вы можете найти интересные идеи, которые помогут вам в работе с интерактивной доской. Разнообразие цветов, доступных на интерактивной доске, позволяет преподавателям выделять важные области и привлекать внимание к ней, связывать общие идеи или показывать их отличие и демонстрировать ход размышелния. Примером может быть работа с географической картой или схемой пищеварительной системы организма. Возможность делать записи позволяет добавлять информацию, вопросы и идеи к тексту, диаграммам или изображениям на экране. Все примечания можно сохранить, еще раз просмотреть или распечатать. Аудио - и видео-вложения значительно усиливают подачу материала. На интерактивных досках также можно захватывать видео-изображения и отображать их статично, чтобы иметь возможность обсуждать и добавлять к нему записи. Drag & drop помогает учащимся группировать идеи, определять достоинства и недостатки, сходства и различия, подписывать карты, рисунки, схемы и многое другое. Выделение отдельных частей экрана Тест, схему или рисунок на интерактивной доске можно выделить. Это позволяет преподавателям и ученикам фокусироваться на отдельных аспектах темы. Часть экрана можно скрыть и показать его, когда будет нужно. Программное обеспечение для интерактивных досок включает фигуры, которые могут помочь учащимся сконцентрироваться на определенной области экрана. Используя инструмент "прожектор" можно выделить определенные участки экрана и сфокусировать внимание на них. Вырезать и вставить Объекты можно вырезать и стирать с экрана, копировать и вставлять, действия - отменять или возвращать. Эти придает учащимся больше уверенности - они знают, что всегда могут вернуться на шаг назад или изменить что-нибудь. Страницы можно листать вперед и назад, демонстрируя определенные темы занятия или повторяя то, что некоторые из учеников не очень поняли. Страницы можно просматривать в любом порядке, а рисунки и тексты перетаскивать с одной страницы на другую. Преподаватель может разделить изображение с экрана компьютера и показать его на разных досках. Это может пригодиться при тщательном исследовании предмета. Поворот объекта Позволяет перемещать объекты, показывая симметрию, углы и отражения. Соединение с электронным микроскопом позволяет рассматривать и исследовать микроскопические изображения
Спецификация:
Операционная система: Win98/NT/ME/2000/XP/VistaКабель передачи данных: RS232-USBТочность : ±0. 05 мм. Разрешение: 8192x8192.Принцип работы: Электромагнитная индукция
Использование подписей и выделения
На занятии с интерактивной доской вы можете использовать все материалы, доступные на компьютере: таблицы, схемы, анимацию, аудио - и видео-записи. Разнообразие ресурсов предоставляет широкий выбор подходов к обучению. Когда вы работаете на интерактивной доске, вы можете взять маркер и сделать запись, добавить комментарий, нарисовать круг, подчеркнуть или выделить нужную информацию. Интерактивная доска помогает развивать обсуждение в классе. Конечно, можно писать и рисовать и на обычной доске. Но преимущества интерактивной доски в том, что: Добавлять записи можно к страницам, которые были приготовлены до занятия. После занятия записи на доске можно сохранить, не обязательно их стирать. Можно использовать разные цвета, а также выделение, которое при традиционном методе преподавания доступно только на слайде оверхэд проектора. Записи и комментарии можно добавлять поверх любого изображения на экране, а затем сохранять их в нужном файле. Таким образом, учащиеся смогут воспользоваться файлом позже или распечатать его. Этот метод может быть удобен на различных занятиямх - любое задание, которое включает сортировку, соединение, группировку и упорядочивание объектов, будет более эффективным на интерактивной доске.
Урок с интерактивной доской
Новые универсальные технические средства обучения все интенсивнее внедряются в нашу педагогическую практику. Беда в том, что многие их новинок появились в образовании со стороны: не по заказу педагогов, а из других сфер общественной жизни. Яркий пример - интерактивная доска. Она использовалась в компаниях на всякого рода бизнес-форумах. И вдруг ворвалась в образование... Есть определенные наработки.. Опыт применения интерактивных досок в процессе обучения показывает эффективность данного технического средства обучения. Преимущества использования интерактивной доски в сравнении с обычной классной доской очевидно. Интерактивная доска позволяет сделать урок более динамичным, информативным, повысить мотивацию учения учащихся через использования большого спектра наглядных пособий, которыми пополняются медиатеки школ и Межшкольных методических центров. У учителя появилась возможность моделировать различные биологические и физические процессы с помощью инструментария (библиотек), которые поставляются с программным обеспечением к интерактивной доске, цифровыми лабораториями. Первая проблема состоит в том, что не каждая школа может позволить себе приобрести интерактивную доску с необходимым программным обеспечением, который бы обеспечил минимальные возможности моделирования. В этом случае интерактивная доска используется, как проекционный экран, когда интерактивность достигается через управление презентацией или элементами интерфейса с помощью выбора управляющих элементов на сенсорном экране. Вторая проблема - учителю нужно время на освоение этих технологий, так как после этого он сможет осуществить выбор приемов и методов обучения с включением интерактивной доски в процесс преподавания предмета. Третья проблема – преодолеть стереотип, что доска является средством фронтальной работы с классом, что по средствам этого ТСО можно осуществлять дифференцирований подход в обучении, и эта проблема упирается в наличие хорошей технической базы и программного обеспечения для ИД. Наш центр начинает такую работу. Хотелось бы узнать мнение коллег, которые имеют больший опыт работы с интерактивной доской.
Литературный список
- «Использование интерактивной доски в любой деятельности» Интерактивная доска. Быстрый старт. ru. wikipedia. org smartboard. ru mergroup. ru wiki. ippk. ru
