- качественное и количественное регулирование.

5.2.5. Энергосбережение утилизацией природных теплоты и холода, за счет использования вторичных энергоресурсов. Эти меры включают в себя:

- пассивное и активное использование солнечной энергии;

- использование природной теплоты и холода (воды, наружного воздуха, грунта);

- использование внутренних источников теплоты и холода (теплоты и холода удаляемого воздуха, теплоты источников освещения, теплоты на­гревательных приборов, теплоты сточных вод и т. д.);

- использование теплонасосных установок с целью повышения потенциала природных источников теплоты.

5.2.6. Классификация мероприятий по энергосбережению по сроку окупаемости:

- долгосрочные мероприятия, требующие значительных капитальных вложений, со сроком окупаемости более 5 лет;

- среднесрочные мероприятия со сроком окупаемости от 2 до 5 лет;

- первоочередные мероприятия со сроком окупаемости до 2 лет.

К долгосрочным мероприятиям относятся:

- прокладка новых или капитальный ремонт существующих тепловых сетей с использованием труб с пенополиуретановой и другой теплоизоляцией, обеспечивающей снижение тепловых потерь в 2 - 3 раза;

- утепление наружных стеновых ограждений зданий с использованием жестких плит, гибких матов и других материалов, замена оконных блоков и др.

Среднесрочные мероприятия в части экономии топлива на котельных:

- внедрение оптимальных графиков регулирования расхода и температуры теплоносителя, средств автоматизации и контроля;

- замена изношенных участков тепловых сетей, находящихся в аварийном состоянии на трубы с заводской теплоизоляцией на основе пенополиуретана;

- уплотнение оконных и дверных проемов.

Первоочередные мероприятия характеризуются малым сроком внедрения и небольшим сроком окупаемости - до 2 лет. Например, организационные мероприятия, позволяющие заинтересовать потребителей тепловой энергии в экономии топлива, технические мероприятия по обеспечению требуемого качества сетевой воды и др.

5.3. Объемно-планировочные и строительно-конструктивные меры по энергосбережению в системах создания искусственного климата зданий показаны на рисунке 1 [7].

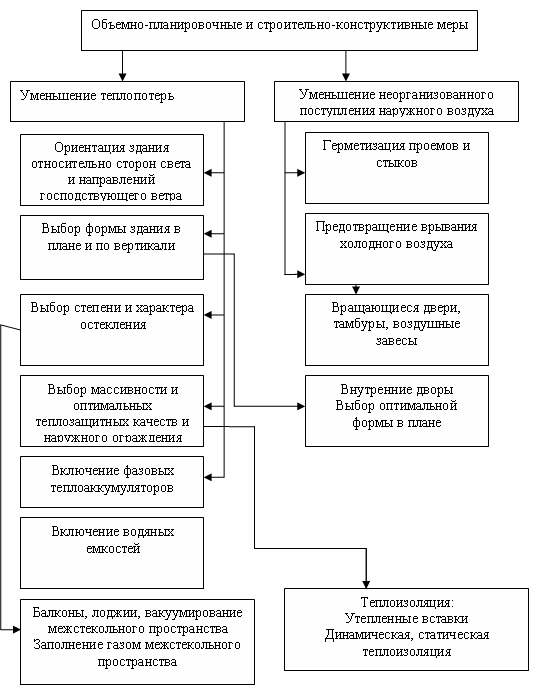

Рисунок 1. Объемно-планировочные и строительно-конструктивные меры по энергосбережению в системах создания искусственного климата зданий

5.4. Энергосберегающие мероприятия при совершенствовании систем и элементов систем отопления показаны на рисунке 2 [7]:

5.4.1. Мероприятия по энергосбережению в системах отопления с экспертными оценками потенциала энергосбережения, рекомендуемые к применению в системах отопления приведены в таблице 1.

5.5. Мероприятия по энергосбережению в системах вентиляции и кондиционирования воздуха приведены в таблице 2.

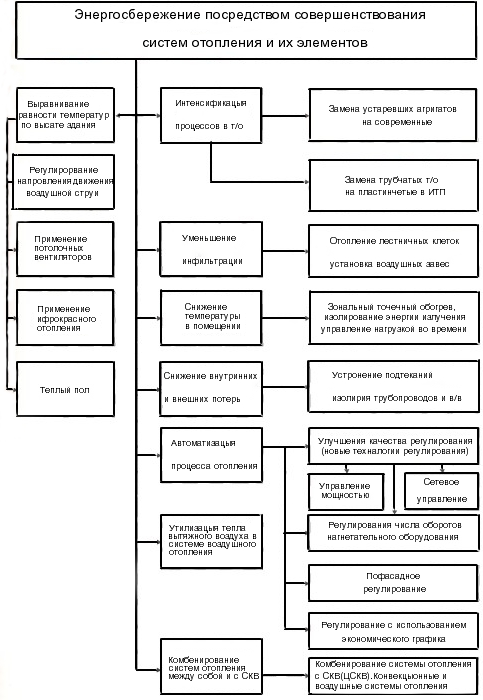

Рисунок 2. Энергосбережение при совершенствовании систем и элементов систем отопления

Таблица 1. Типовые мероприятия по энергосбережению с экспертными оценками потенциала энергосбережения в системах отопления.

№	Содержание мероприятия	Оценка потенциала энергосбережения	Ссылка
1	Наличие или создание системного учета расхода тепловой энергии. Установка индивидуальных теплосчетчиков абонентам	До 10 ? 40 % тепловой энергии при установке индивидуальных  теплосчетчиков в квартирах и у промышленных потребителей. До 10 % ГВС в ЖКХ	[8]

Продолжение таблицы 1.

№	Содержание мероприятия	Оценка потенциала энергосбережения	Ссылка
2	Наличие систем автоматического регулирования температуры теплоносителя в зависимости от наружной температуры	Увеличение температуры воздуха в помещении сверх нормы увеличивает расход тепла на 4 ? 6 %	[9]
3	Устранение капели воды с запорной арматуры	Утечки за год составляют 10 ? 35 м3/год	[9]
4	Перевод системы отопления некоторых зданий производственного назначения на дежурный режим в нерабочее время, праздничные и выходные дни	Позволяет сэкономить 10 ? 15 % от теплопотребления здания	[10]
5	Снижение температуры в жилых домах в ночное время	Позволяет сэкономить 2 ? 3 % от теплопотребления здания	[10]
6	Наличие тройного остекления окон	Дает экономию 3 ? 4 %	[11]
7	Наличие тамбуров и их секционирование во входах в по­мещение и пружин на дверях	Дает экономию 3 ? 4 %	[25]
8	Правильный выбор окраски отопительных приборов	Окраска отопительного прибора цинковыми белилами увеличивает теплоотдачу на 15 %; - окраска масляной краской снижает теплоотдачу на 8,5 % (для чугунного радиатора – уменьшает еще больше, до 13 %); -укрытие отопительного прибора декоративными плитами, шторами снижает теплоотдачу на 10 ? 12 %	[10]
9	Установка радиаторных термостатов	Дает экономию тепла 6 ? 7 %	[11]
10	Установка регуляторов температуры теплоносителя на отопление	Предполагаемая экономия составит около 15 %	[10]
11	Наличие блочного индивидуального автоматизированного теплового пункта	Уменьшает теплопотребление на 35 ? 37 % в производственных и административных зданиях и на 12 % – в жилых зданиях	[10]
12	Наладка систем отопления и опломбирование элеваторов и регуляторов в положении соответственно наладочных карт	Экономический эффект составляет 15 ? 35 %, а срок окупаемости – 1?  2 года	[10]
13	Установка конвекторов с механическим побудителем теплосъема	Дает экономию до 7 %	[10]
14	Установка воздушных систем отопления	Дает экономию до 10 ? 15 %	[11]
15	Применение застекленных лоджий	Дает экономию 7 ? 40 %	[11]
16	Ликвидация мостов холода в местах сопряжения оконных переплетов со стеной	Дает экономию 2 %	[11]
17	Уплотнение щелей и неплотностей оконных и дверных проемов	Расход тепла после уплотнения щелей и неплотностей сокращается на 10 ? 20 %. 1 п. м. неуплотненного притвора окна равняется потере 50 кВт ч за 228 суток	[11]

Продолжение таблицы 1.

№	Содержание мероприятия	Оценка потенциала энергосбережения	Ссылка
18	Установка окон с повышенными теплозащитными характеристиками. Наилучшее: 1) тройное остекление; 2) двухкамерный стеклопакет; 3) комбинация стекла + однокамерный стеклопакет	Экономия тепла 35 ? 45 % по сравнению с обычным двойным остеклением	[11]
19	Установка в окнах теплового зеркала или «комфорт-экрана» (низкоэмиссионная теплоотражающая светопрозрачная пленка, натянутая на профильную раму, установленная между стеклами)	Использование теплового экрана позволяет уменьшить тепловые потери через окна от 40 ? 45%	[11]
20	Дополнительная теплоизоляция наружных стен, перекрытий верхнего этажа и пола первого этажа. Потери промышленных и общественных зданий через ограждения: - наружные стены – 30 ?50 %; - перекрытие верхнего этажа – 15 ? 40 %; - пол первого этажа – 3 ? 10 %	Реализация мероприятий обеспечит снижение общих тепловых потерь на 5 ? 15%	[9]
21	Замена трубчатых теплообменников на пластинчатые и использование энергоэффективных радиаторов	Позволяет экономить 5 ? 10 % тепла	[10]
22	Установка теплоотражателя - прокладки с отражающим слоем между отопительным прибором и стенкой	Позволяет экономить 2 ? 3 % от общего энергопотребления	[10]
23	Восстановление теплоизоляции на трубопроводах систем отопления и ГВС	Позволяет снизить тепловые потери на 7 ? 9 % от общего потребления	[10]
24	Перевод системы отопления с теплоносителя «пар» на теплоноситель «горячая вода»	Экономия 20 ? 30 % тепла	[10]
25	Наличие инфильтрации холодного воздуха в отапливаемых помещениях	Дополнительный расход 10 ? 15 ккал на каждый кубометр холодного воздуха	[10]
26	Внедрение энергосберегающего режима отпуска тепла на отопление из котельных или ЦТП	Годовая экономия тепла составляет 4 ? 17 %	[12]
27	Внедрение пофасадного регулирования отпуска тепла с учетом метеофакторов (скорости ветра и солнечного излучения)	Перерасход тепловой энергии за год без учета метеофакторов (без пофасадного регулирования) в диапа­зоне изменения скорости ветра от 0 до расчетной составляет 6 ? 12 %. При учете совместного влияния скорости ветра и солнечного излучения при фасадном регулировании годовая экономия может составить 9 ? 18 %	[12]
