Приложение 1
Оценочные средства для текущего контроля по дисциплине
«Устройства СВЧ»
направления 11.02.01 Радиоаппаратостроение
Тестовые вопросы к рейтинг-контролю №1
1. Линия передачи называется регулярной, если в продольном направлении поперечное сечение и электромагнитные свойства заполняющих ее сред
А) изменяются по заданному закону;
Б) неизменны;
В) изменяются скачком через определенное расстояние;
Г) изменяются в соответствии с условиями эксплуатации.
2. Максимальная пропускаемая мощность линии передачи – это
А) мощность, при которой в режиме смешанных волн происходит пробой;
Б) мощность, при которой в режиме стоячих волн (при полном отражении от нагрузки) происходит пробой;
В) мощность, при которой в режиме бегущей волны происходит пробой;
Г) максимальная мощность, которую вырабатывает генератор СВЧ.
3. С уменьшением рабочей длины волны максимальная пропускаемая мощность в линии передачи
А) возрастает;
Б) уменьшается;
В) остается неизменной;
Г) оказывается равной допустимой мощности.
4. В П - образных и Н - образных волноводах
А) увеличивается электропрочность;
Б) расширяется рабочая полоса частот;
В) уменьшается коэффициент затухания;
Г) выравнивается распределение поля по стенкам волновода.
5. Продольная зависимость коэффициента отражения по нормированному напряжению вдоль линии передачи (при условии, что коэффициент в начале линии передачи
,
- коэффициент распространения волны в линии передачи)
А)
;
Б)
;
В)
;
Г)
.
6. Нормированное напряжение падающей волны равно
А) амплитуде напряженности электрического поля падающей волны и измеряется в В/м;
Б) амплитуде напряженности магнитного поля падающей волны и измеряется в А/м;
В) корню квадратному из мощности падающей волны и измеряется в
;
Г) амплитуде вектора Пойтинга падающей волны и измеряется в Вт/м2.
7. Нормированное напряжение отраженной волны равно
А) амплитуде напряженности электрического поля падающей волны и измеряется в В/м;
Б) амплитуде напряженности магнитного поля падающей волны и измеряется в А/м;
В) корню квадратному из мощности падающей волны и измеряется в
;
Г) амплитуде вектора Пойтинга падающей волны и измеряется в Вт/м2.
8. Фаза нормированного напряжения падающей волны равна
А) фазе поперечной компоненты электрического поля падающей волны;
Б) фазе поперечной компоненты магнитного поля падающей волны;
В) фазе продольной компоненты электрического поля падающей волны;
Г) фазе продольной компоненты магнитного поля падающей волны.
9. Фаза нормированного напряжения отраженной волны равна
А) фазе поперечной компоненты электрического поля отраженной волны;
Б) фазе поперечной компоненты магнитного поля отраженной волны;
В) фазе продольной компоненты электрического поля отраженной волны;
Г) фазе продольной компоненты магнитного поля отраженной волны.
10. Полное нормированное напряжение в линии передачи равно
А) сумме нормированных напряжений падающей и отраженной волны;
Б) разности нормированных напряжений падающей и отраженной волны;
В) произведению нормированных напряжений падающей и отраженной волны;
Г) отношению нормированных напряжений падающей и отраженной волны.
11. Полный нормированный ток в линии передачи равен
А) сумме нормированных напряжений падающей и отраженной волны;
Б) разности нормированных напряжений падающей и отраженной волны;
В) произведению нормированных напряжений падающей и отраженной волны;
Г) отношению нормированных напряжений падающей и отраженной волны.
12. Нормированное сопротивление линии передачи равно
А)
;
Б)
;
В)
;
Г)
.
13. Нормированная проводимость линии передачи равна
А)
;
Б)
;
В)
;
Г)
.
14. КБВ в линии с потерями по мере удаления от нагрузки
А) возрастет;
Б) убывает;
В) остается неизменным;
Г) приближается к нулю.
15.Нормированное сопротивление линии на расстоянии
от нагрузки равно
А)
;
Б)
;
В)
;
Г)
.
16. Определить КБВ в линии передачи с потерями (погонный коэффициент потерь
) в сечении подключения генератора
, если КБВ в сечении подключения нагрузки равен
, при условии что длина линии составляет 10м.
А)
;
Б)
;
В)
;
Г)
.
17. Определить кпд линии передачи с потерями (погонный коэффициент потерь
), если КБВ в сечении подключения нагрузки равен
, при условии что длина линии составляет 10м.
А)
;
Б)
;
В)
;
Г)
.
18. Как изменится мощность пробоя в линии передачи с режимом, характеризуемым коэффициентом отражения
.
А)увеличится в 1.1 раз;
Б) уменьшится в 1.21 раз;
В) увеличится в 1.21 раз;
Г) уменьшится в 1.1 раз.
19.Найти сопротивление линии четвертьволнового трансформатора для согласования двух линий с сопротивлениями 10 Ом и 90 Ом.
А) 900 Ом
Б) 80 Ом;
В) 100 Ом;
Г) 30 Ом.
20. Охарактеризовать режим работы четырехполюсника СВЧ по его матрице рассеяния.
А) передача мощности только в направлении со второго плеча на первое без отражений от входов;
Б) передача мощности только в направлении с первого плеча на второе без отражений от входов;
В) полное отражение от второго плеча;
Г) полное отражение от первого плеча.
Тестовые вопросы к рейтинг-контролю №2
1. Условие трансформации сопротивления для четвертьволнового трансформатора при неединичном волновом сопротивлении
А)
;
Б)
;
В)
;
Г)
.
2. Условие трансформации сопротивления для полуволнового трансформатора
А)
;
Б)
;
В)
;
Г)
.
3. Элемент СВЧ тракта предназначенный для поглощения подводимой мощности и применяемый также как эквивалент антенны или мера сопротивления называется
А) аттенюатор;
Б) согласованная нагрузка;
В) реактивная нагрузка;
Г) вентиль.
4. Основная характеристика согласованной нагрузки
А) коэффициент передачи;
Б) коэффициент рассеяния;
В) коэффициент поглощения;
Г) коэффициент отражения.
5. Элемент СВЧ тракта, обеспечивающий поворот одной части тракта относительно другой без нарушения электрического контакта и качества согласования, называется
А) вращающееся сочленение;
Б) дроссельный фланец;
В) скрутка;
Г) уголковый поворот.
6. Почему во вращающемся сочленении используется волна Е01.
А) Волна Е01 низший тип волны круглого волновода;
Б) Волна Е01 волны круглого волновода имеет минимальный коэффициент затухания;
В) Волна Е01 высший тип волны круглого волновода;
Г) Волна Е01 круглого волновода имеет осесимметричную структуру линий поля.
7. На рисунке приведены повороты линий передачи с элементами согласования и названия элементов показать их соответствие
1 - волноводная линия передачи с подрезанием внешнего угла; 2 - коаксиальная линия передачи с четверть волновым изолятором и проточкой внутреннего проводника линии передачи; 3 - волноводная линия передачи с двойным поворотом и согласующей четвертьволновой линией; 4 - полосковая линия передачи с срезанным внешним углом
А) а – 1, б – 2, в – 3, г - 4;
Б) а – 2, б – 4, в – 1, г - 3;
В) а – 1, б – 2, в – 4, г - 3;
Г) а – 2, б – 1, в – 3, г – 4.
8. Стык двух волноводов – соосное соединение двух прямоугольных волноводов различного поперечного сечения
эквивалентно
А) последовательному соединению линий передачи с нормированными сопротивлениями
и
, связанных соотношением
;
Б) параллельному соединению линий передачи с нормированными сопротивлениями
и
, связанных соотношением
;
В) параллельному включению индуктивности в линию передачи с нормированной проводимостью
;
Г) параллельному включению емкости в линию передачи с нормированной проводимостью
.
9. Установка металлической диафрагмы в волноводе (см. рисунок)
эквивалентна
А) параллельному включению емкости в линию передачи с нормированной проводимостью
;
Б) последовательному включению емкости в линию передачи с нормированной проводимостью
;
В) параллельному включению индуктивности в линию передачи с нормированной проводимостью
;
Г) последовательному включению индуктивности в линию передачи с нормированной проводимостью
.
10. Установка металлической диафрагмы в волноводе (см. рисунок)
эквивалентна
А) параллельному включению емкости в линию передачи с нормированной проводимостью
;
Б) последовательному включению емкости в линию передачи с нормированной проводимостью
;
В) параллельному включению индуктивности в линию передачи с нормированной проводимостью
;
Г) последовательному включению индуктивности в линию передачи с нормированной проводимостью
.
Найти сопротивление линии четвертьволнового трансформатора для согласования двух линий с сопротивлениями 10 Ом и 90 Ом.
А) 900 Ом
Б) 80 Ом;
В) 100 Ом;
Г) 30 Ом.
11. Охарактеризовать режим работы четырехполюсника СВЧ по его матрице рассеяния.
А) передача мощности только в направлении со второго плеча на первое без отражений от входов;
Б) передача мощности только в направлении с первого плеча на второе без отражений от входов;
В) полное отражение от второго плеча;
Г) полное отражение от первого плеча.
12. Определить четырехполюсник СВЧ по его матрице рассеяния
.
А) вентиль с прямым направлением от второго входа к первому;
Б) согласованная нагрузка;
В) реактивная нагрузка;
Г) вентиль с прямым направлением от первого входа ко второму.
13. Найти коэффициент отражения в волноводной линии передачи при непосредственном соединении двух волноводов с размерами а=10.6мм, в=4.3мм и а=7.2мм, в=3.4мм на длине волны
= 10мм.
А) 0.05;
Б) 0.1;
В) 1;
Г) 0.
14. К полосковой линии с волновым сопротивлением 50Ом подключается активная нагрузка 100 Ом. Определить коэффициент отражения в сечении подключения нагрузки.
А) 1;
Б) 2;
В) 0.5;
Г) 0.33.
Тестовые вопросы к рейтинг-контролю №3
1. Матрица рассеяния многополюсника СВЧ определяет взаимосвязь между
А) нормированными токами падающей и отраженной волны;
Б) нормированными сопротивлениями падающей и отраженной волны;
В) нормированными проводимостями падающей и отраженной волны;
Г) нормированными напряжениями падающей и отраженной волны.
2. К диссипативным многополюсникам СВЧ относятся
А) СВЧ тройники;
Б) СВЧ мосты;
В) переходы между линиями передачи;
Г) аттенюаторы.
3. Переходное ослабление направленного ответвителя равно
А)
;
Б)
;
В)
;
Г)
.
4. Направленность направленного ответвителя равна
А)
;
Б)
;
В)
;
Г)
.

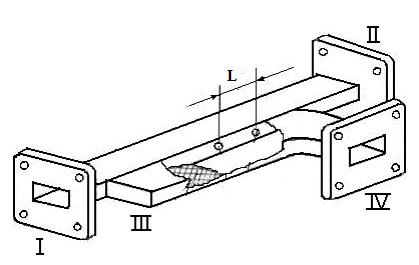

5.В двухдырочном направленном ответвителе расстояние между отверстиями связи
равно
А)
;
Б)
;
В)
;
Г)
.

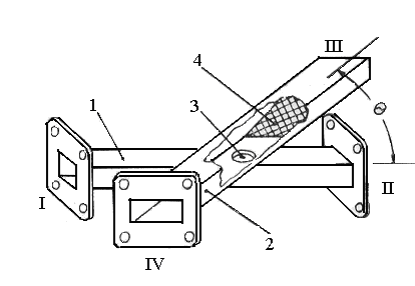

6. В ответвителе Бете (см. Рисунок) чем регулируется величина направленности.
А) размерами волноводов 1 и 2;
Б) положением согласованной нагрузки 4;
В) размерами отверстия связи 3;
Г) углом поворота вторичной линии 2 относительно первичной линии 1.
7. В направленном ответвителе на связанных полосковых линиях при подаче сигнала в плечо 1 часть мощности ответвится в плечо
А) 2;
Б) 3;
В) 4;
Г) 2 и 4.
8. В щелевом мосте при подаче сигнала в плечо 2 каким образом он проходит в остальные плечи моста
А) сигнал делится синфазно между плечами 1 и 4;
Б) сигнал делится противофазно между плечами 1 и 3;
В) сигнал делится со сдвигом фаз
между плечами 1 и 4;
Г) сигнал делится со сдвигом фаз
между плечами 1 и 3.
9. Исходя из какого условия, выбирается размер
области щели щелевого моста
А) обеспечения работы на волне Н10;
Б) существования в области щели двух волн Н10 и Н20;
В) конструктивного выполнения области связи волноводов;
Г) выбирается произвольно.
10. Какие плечи двойного Т-моста являются развязанными
А) 1 и 2;
Б) 1 и 3;
В) 1 и 4;
Г) 2 и 4.
11. В двухшлейфном ответвителе при подаче сигнала в плечо 3
А) мощность делится между выходами 1 и 4 со сдвигом фаз 180?;
Б) мощность делится между выходами 1 и 2 со сдвигом фаз 180?;
В) мощность делится между выходами 1 и 4 со сдвигом фаз 90?;
Г) мощность делится между выходами 1 и 2 со сдвигом фаз 90?.
12. При подаче сигнала на вход плеча 2 делителя мощности на основе гибридного 3
/2 кольца
А) мощность делится синфазно между выходами 1 и 4;
Б) мощность делится между выходами 1 и 4 со сдвигом фаз 180?;
В) мощность делится между выходами 1 и 3 со сдвигом фаз 90?;
Г) мощность делится между выходами 3 и 4 со сдвигом фаз 90?.
13. При подаче сигнала на вход плеча 3 делителя мощности на основе гибридного 3
/2 кольца
А) мощность делится синфазно между выходами 1 и 4;
Б) мощность делится между выходами 1 и 4 со сдвигом фаз 180?;
В) мощность делится между выходами 1 и 2 со сдвигом фаз 90?;
Г) мощность делится между выходами 2 и 4 со сдвигом фаз 90?.
14. Принцип работы ферритового вентиля на смещении поля
А) перпендикулярно подмагничивающее поле выбирают таким, чтобы максимум падающей волны совпадал с месторасположением ферритовой пластины 1 и нанесенным на ней металлическим слоем 2, а отраженная волна вытесняется из феррита – падающая волна проходит без потерь, а отраженная затухает;
Б) перпендикулярно подмагничивающее поле выбирают таким, чтобы максимум отраженной волны совпадал с месторасположением ферритовой пластины 1 и нанесенным на ней металлическим слоем 2, а падающая волна вытесняется из феррита – падающая волна проходит без потерь, а отраженная затухает;
В) перпендикулярно подмагничивающее поле выбирают таким, чтобы максимум падающей волны совпадал с месторасположением ферритовой пластины 1 и нанесенным на ней металлическим слоем 2, а отраженная волна вытесняется из феррита – падающая волна затухает, а отраженная проходит без потерь;
Г) продольно подмагничивающее поле выбирают таким, чтобы максимум падающей волны совпадал с месторасположением ферритовой пластины 1 и нанесенным на ней металлическим слоем 2, а отраженная волна вытесняется из феррита – падающая волна затухает, а отраженная проходит без потерь;
15. В фазовом ферритовом циркуляторе
А) 1 – щелевой мост, 2 – свернутый двойной Т-мост, 3 – фазирующие секции с ферритом;
Б) 1 – свернутый двойной Т-мост, 2 – щелевой мост, 3 – фазирующие секции с ферритом;
В) 1 – свернутый двойной Т-мост, 2 – фазирующие секции с ферритом, 3 – щелевой мост;
Г) 1 – фазирующие секции с ферритом, 2 – свернутый двойной Т-мост, 3 – щелевой мост.
16.В волноводном Y - циркуляторе при подаче сигнала на вход 3
А) сигнал делится между выходами 2 и 1;
Б) сигнал проходит на выход 1;
В) сигнал проходит на выход 2;
Г) сигнал отражается от входа 3.
