КАК ПРАВИЛЬНО ВЫПОЛНЯТЬ ЗАМЕРЫ РУЛОННЫХ ШТОР
1. Открытые системы РШ, монтирующиеся непосредственно на оконный профиль (Besta–mini, Эльф–19) без наклонной фиксации.
Рекомендуются следующие принципы замера:
– Ткань должна симметрично закрывать световой проем и выходить на 5мм за линию стыка рама–штапик в обе стороны. Таким образом, получается размер «Ширина ткани» = Хтк (см. Рис.1).
– Габаритная ширина шторы (Х) по боковым креплениям будет больше ширины ткани (см. Рис.1) для Besta–mini – на 35мм (21мм со стороны управления и 14мм с противоположной стороны) для Эльф–19 – на 33мм (20 и 13мм).
– Верхний габарит шторы ориентируется по верхнему краю створки (при этом осевая линия вала проходит на 23–25мм ниже верхней границы створки).
– Нижний габарит шторы ориентируется по нижнему краю створки. За высоту изделия (У) принимаем высоту створки окна.
– Если рядом расположена глухая рама, то на ней штора ставится в том же уровне
– Результаты замера – размеры Х и У.
Рисунок 1 – Замер систем Besta–mini, Эльф–19 без наклонной фиксации.
2. Besta–mini, Эльф–19 с наклонной фиксацией.

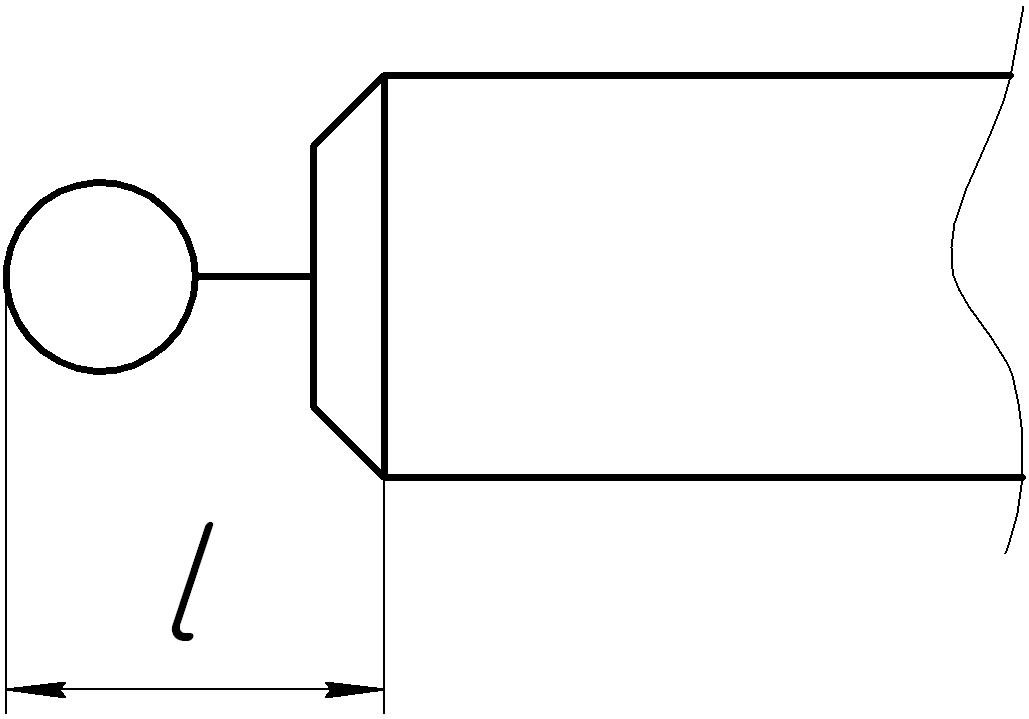

В этом случае нижняя планка с кольцом выступает относительно боковой границы ткани на величину l.
В Besta–mini l = 10 мм.
В Эльф–19 l = 12 мм.

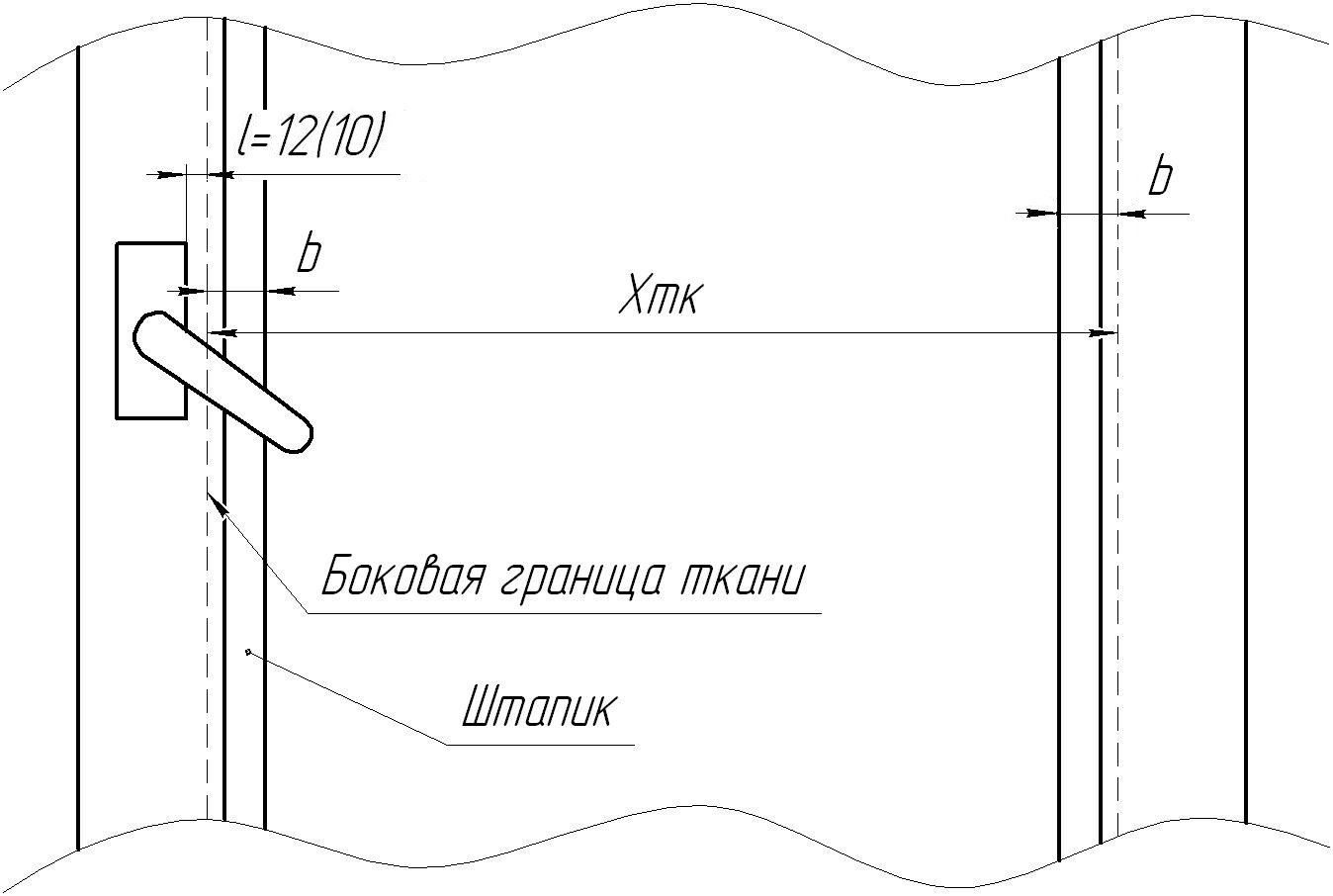

Следовательно, расстояние между ручкой окна и краем ткани должно быть не меньше l. Ширина тканевого полотна при использовании наклонной фиксации будет, как правило, меньше, чем в случае без наклонной фиксации. Для ее определения делается следующее (см. рисунок).
– Отмечаем на оконном профиле боковую границу ткани на расстоянии l от ручки (при некоторых типах оконного профиля боковая граница ткани может сместиться на штапик, а при узком типе штапика – приблизиться к световому проему).
– Измеряем расстояние от боковой границы ткани до светового проема (b).
– На противоположной стороне створки от светового проема откладываем это же расстояние и получаем вторую боковую границу ткани.
– Измерив расстояние между боковыми границами, определяем ширину ткани (Хтк).
Габаритная ширина (Х) шторы определяется аналогично (Раздел 1) случаю без наклонной фиксации.
Х = Хтк + 35 мм, для Besta–mini;
Х = Хтк + 33 мм, для Эльф–19.
Высота изделия (У) определяется, как и в разделе 1. Результаты замера – Х и У.
Рисунок 2 – Замер систем Э–19 (или Besta–mini) с наклонной фиксацией.
3. Кассетные системы, монтирующиеся непосредственно на оконный профиль (крепление саморезами к штапику): Besta–Uni и Фантазия–Люкс.

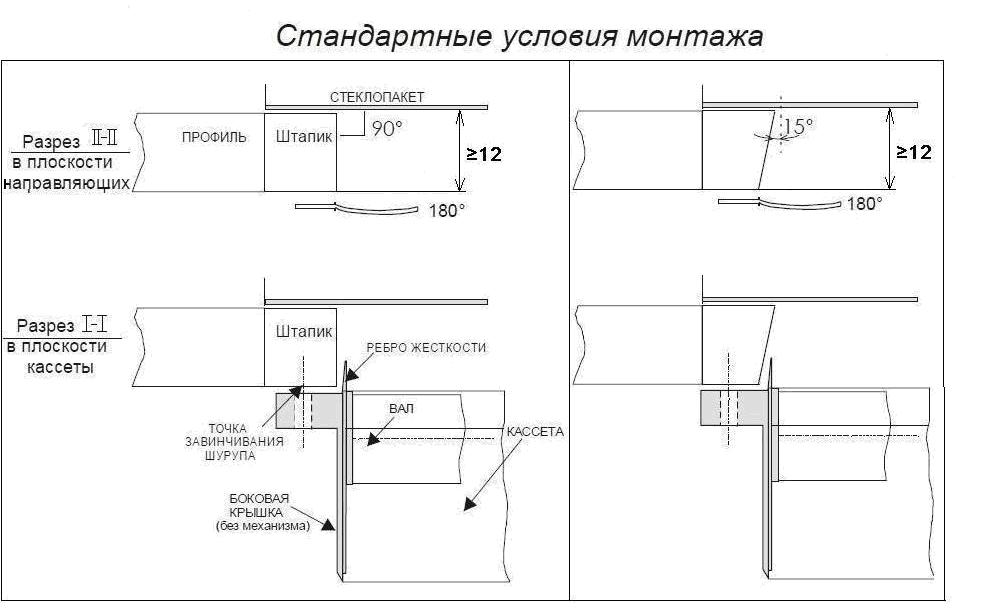

Такой вариант соответствует стандартным вариантам монтажа (Рисунок 3.1).
– Штапик и рама находятся в одной плоскости.
– Угол наклона штапика не менее 75°(до 90°).
– Ширина плоской поверхности штапика не менее 13 мм для Besta–Uni;
не менее 10 мм для Фантазии–Люкс.
– Глубина штапика не менее 12 мм.
Если плоскость штапика, ниже плоскости рамы (при глубине штапика не менее 12 мм) допускается монтаж на штапик, если его ширина:
Не менее 12 мм для Фантазии–Люкс.
Не менее 15 мм для Besta–Uni.
Рисунок 3.1
За ширину и высоту изделия принимаются размеры Х и У – расстояния между ребрами штапиков (Рисунок 3.2).
Рисунок 3.2
Размеры Х и У измеряются в миллиметрах с точностью до 1 мм (округлять следует до целого в меньшую сторону). Габаритная ширина изделий будет больше Х за счет боковых креплений и крышек:
На 24 мм (Фантазия–Люкс) – по 12 мм в обе стороны.
На 30 мм (Besta–Uni) – по 15 мм в обе стороны.
Результаты замера – Х и У.
4. Система Besta–Uni с П-образными направляющими.
4.1. Обычный вариант монтажа (наружные боковые грани направляющих совпадают с линиями стыка рама–штапик).
Такой вариант монтажа применяется, если штапик стандартный, шириной не менее 11мм.
Это позволяет не сверлить оконный профиль, отодвинуть ткань от стекла. Глубина и угол наклона штапика роли не играют.

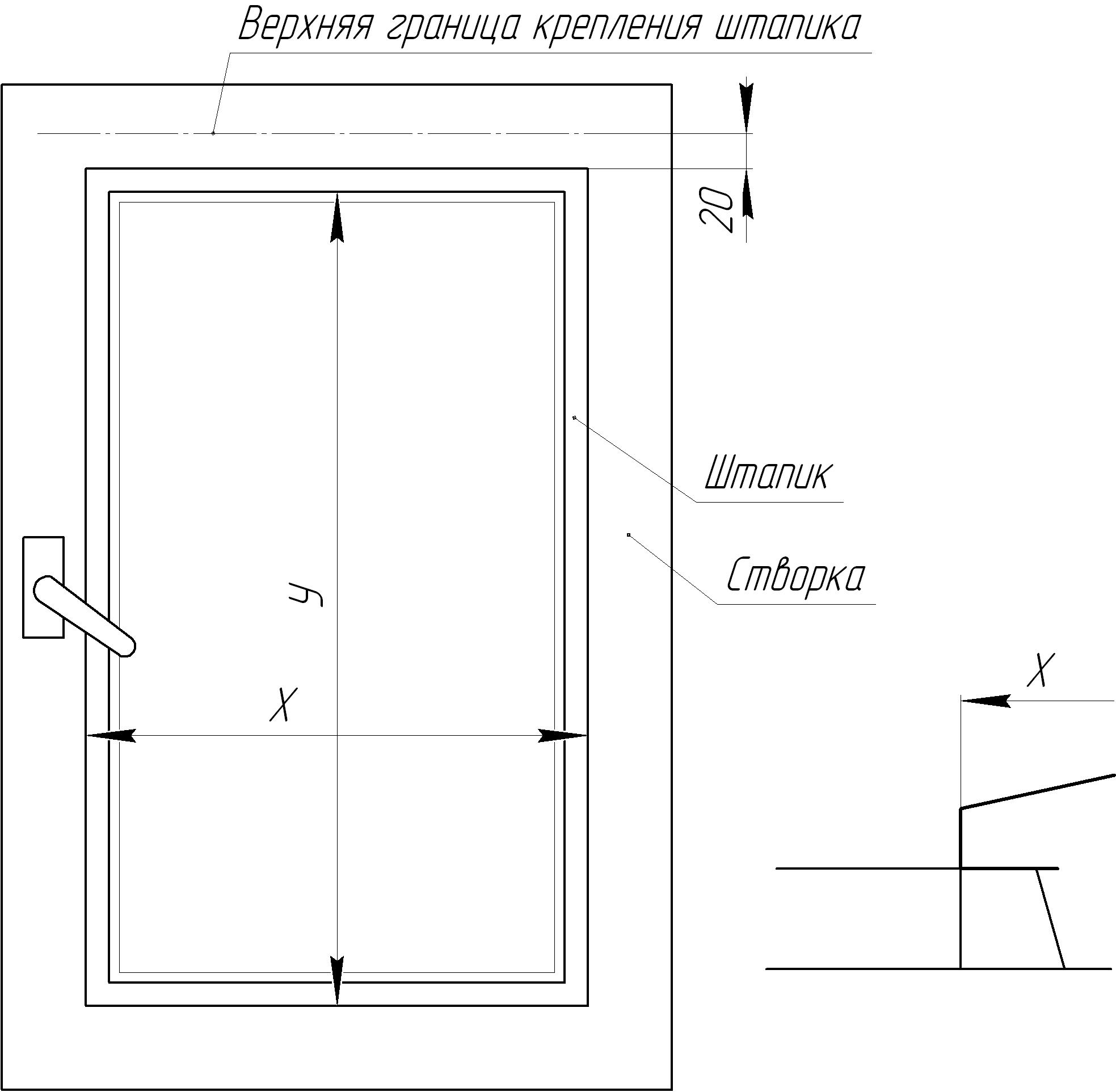

Замеряется расстояние между стыками рамы (створки) и штапика (Х и У). Габаритная ширина изделия будет на 20 мм больше «Х» за счет боковых маскировочных крышек. Габаритная высота изделия будет на 20 мм больше «У» за счет выноса адаптера кассеты на 20 мм выше верхнего стыка рама–штапик. Результаты замера Х и У.
Рисунок 4.1
4.2. Расширенный вариант монтажа (направляющие выносятся за линию стыка рама–штапик).
Такой вариант применяется:
– Если штапик уже, чем 11 мм.
– Если штапик нестандартный.
Так как зона перекрытия направляющей и оконного профиля должна быть не менее 11 мм, направляющие выносятся за линии стыка рама–штапик на соответствующее расстояние. Например:

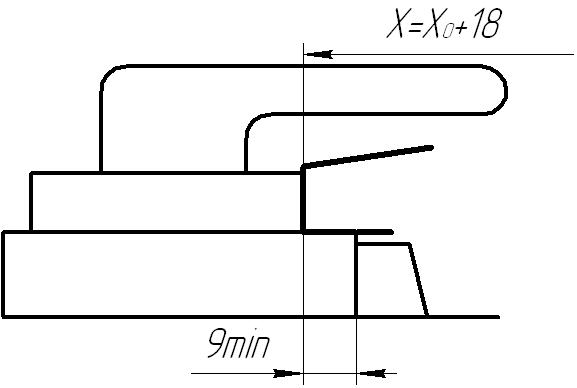

Ширина стандартного штапика – 8 мм. Тогда направляющие выносятся за стык на 3 мм в обе стороны и размер Х увеличиться на 6 мм (этот размер идет в заказ). Штапик нестандартный. Направляющие выносятся за стык на 11 мм в обе стороны и размер Х увеличивается на 22 мм.В случае если ручка окна расположена ближе, чем 11 от стыка створка–штапик, то допускается зону перекрытия уменьшить до 9 мм (Рисунок 5.2). При этом размер Х увеличивается на 18 мм.
Результаты замера Х* и У.
* – Если размер Х был замерен с выносом, это следует указать в заказе (дать величину выноса).
5. Открытые системы, монтирующиеся на стену, либо на рамы больших размеров (Лайт–25, Стандарт–32, атлант–40).
Рисунок 5.1
Рекомендуются следующие принципы замера:
– Ткань должна симметрично перекрывать световой проем. Определяется ширина ткани Хтк.
– Боковые крепления вала должны быть не ближе 5–7 см от угла откоса (проема).
– Размер Х (ширина изделия) больше Хтк на величину боковых креплений Х1 и Х2 (Х1–крепление со стороны управления, Х2–противоположное).
Лайт–25 Х = Хтк + 35 мм (21,5+13,5)
Стандарт–32 Х = Хтк + 39 мм (20+14)
Атлант–40 Х = Хтк + 39 мм (21+13)
– Размер У (высота изделия) – от верхней границы боковых креплений до нижней границы нижней планки.
Результаты замера – размеры Х и У.
