Для масштабирующих пакетов:

       PF = x        (изменяет значение от пакета к пакету);

       BB = 0;

       CF = 1;

       CS = 0;

       SCID: определяется мультиплексором.

128 байтов (транспортный блок) нулевых и масштабирующих пакетов идентичны и описываются в соответствии с таблицей 10. (Контент является  спектрально нейтральным в целях поддержания блокировки настройки.)

ТАБЛИЦА 10

Транспортный блок нулевого и масштабирующего пакетов

№ байта	Значе-ние	№ байта	Значе-ние	№ байта	Значе-ние	№ байта	Значе-ние
1(1)	4(1)	33	48	65	38	97	125
2	9	34	124	66	137	98	137
3	180	35	121	67	99	99	212
4	6	36	26	68	57	100	61
5	149	37	179	69	113	101	187
6	240	38	128	70	146	102	96
7	167	39	88	71	191	103	192
8	88	40	113	72	245	104	141
9	169	41	223	73	71	105	69
10	6	42	82	74	194	106	15
11	78	43	75	75	159	107	108
12	175	44	112	76	212	108	80
13	172	45	18	77	55	109	184
14	129	46	242	78	154	110	106
15	134	47	249	79	235	111	159
16	185	48	172	80	227	112	231
17	162	49	112	81	129	113	224
18	181	50	199	82	200	114	157
19	137	51	214	83	197	115	197
20	118	52	50	84	13	116	198

ТАБЛИЦА 10 (окончание)

№ байта	Значе-ние	№ байта	Значе-ние	№ байта	Значе-ние	№ байта	Значе-ние
21	8	53	93	85	230	117	57
22	149	54	159	86	112	118	60
23	57	55	218	87	19	119	134
24	198	56	180	88	246	120	61
25	147	57	223	89	86	121	11
26	97	58	65	90	128	122	218
27	2	59	141	91	182	123	100
28	83	60	123	92	122	124	50
29	64	61	64	93	127	125	214
30	38	62	184	94	197	126	95
31	41	63	0	95	176	127	53
32	20	64	54	96	233	128	184
(1)        Следует отметить, что этот байт соответствует байту CC/HD в других пакетах, т. е. CC = 0 HD = 0100b.

4        Пакеты видеоданных

Общая структура транспортного пакета видеоданных показана на рис. 33. В рамках пакетов видеоданных различают четыре типа транспортных ячеек, характеризуемых типом данных, транспортируемых через эти ячейки и связанных с видеоуслугами:

–        пакеты дополнительных данных (временные метки, пакеты контрольного слова управления шифрованием);

–        пакеты базовых видеоуслуг (пакеты видеоданных стандарта MPEG);

–        пакеты данных с избыточностью (заголовки данных MPEG с избыточностью и видеоданные МРEG без избыточности);

–        пакеты видеоданных, не относящиеся к стандарту MPEG (данные, не относящиеся к стандарту MPEG и видеоданные MPEG без избыточности).

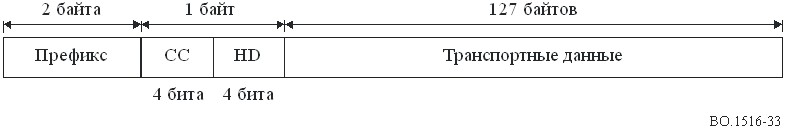

РИСУНОК 33

Общая структура пакета видеоданных

В целях обозначения различных типов ячеек и соответствующих счетчиков в формате транспортного уровня видеоданных предусмотрены четыре бита для непрерывного счетчика (СС) и четыре бита для указателя заголовка (HD), как показано на рис. 33. Подробное описание этих полей приведено в таблице 11. Следует отметить, что в пакете данных длиной 130 байтов первые 2 байта используются для префикса, третий байт содержит поля СС и HD, а остальные 127 байтов передают полезную информацию.

ТАБЛИЦА 11

Семантическое определение полей в байте CC/HD

CC	Непрерывный счетчик	Это 4-битовое поле ( целое число без знака, первым идет бит MSB) увеличивается на один бит с каждым пакетом, имеющим одинаковый SCID. После того как CC достигает своего максимального значения 15 (1111b), оно сбрасывается до 0. Значение CC устанавливается в 0 (0000b) и не может быть увеличено, если в поле HD указано 0x00 (т. е. пакеты дополнительных данных). Следует отметить, что согласно определению нулевых и масштабирующих пакетов, поле CC в нулевом и масштабирующем пакете устанавливается в 0. CC позволяет получателю обнаружить дискретную ячейку (благодаря ячейкам с ошибками) для определенной транспортной услуги.
HD	Указатель заголовка	Это 4-битовое поле указывает 4 типа пакетов видеоданных: HD 0000b                Пакеты дополнительных данных 01x0b                Пакеты базовых видеоуслуг 10x0b                Пакеты данных с избыточностью 01x0b                Пакеты видеоданных, не относящихся к стандарту MPEG        x: этот бит может быть либо 0, либо 1 Все другие значения резервируются для будущего использования

4.1        Пакеты дополнительных данных

Пакеты дополнительных данных (пакеты Aux) используются для передачи групп дополнительных данных (ADG) и обозначаются полем HD = 0000b.

Эти пакеты передаются в чистом (нескремблированном) виде и обозначаются в префиксе битом управляющего флага (CF), устанавливаемым в 1.

Группа ADG может содержать:

–        коды начала отсчета времени и временные метки;

–        пакеты контрольного слова управления шифрованием (CWP).

Группа ADG состоит из двух частей: префикс дополнительных данных (ADP) длиной в 2 байта и блок дополнительных данных (ADB) переменной длины. Пакет Aux может содержать одну или более групп данных, расположенных последовательно друг за другом. Если полезная нагрузка в 127 байтов не полностью занята данными ADG, то оставшимся (не используемым) байтам присваиваются нулевые значения. Кроме того, бит CFF в каждом поле ADP указывает, содержит ли соответствующий блок ADB определенные действительные данные. Если этот бит равен нулю, то остальная часть пакета сразу после бита CFF должна игнорироваться. Это означает, что должны игнорироваться элементы AFID, AFS и ADB группы ADG с нулевым битом CFF. При этом в остальной части пакета нельзя передавать никакие данные, относящиеся к группе ADG.
