Полевая геоморфологическая практика (стр. 2 )

Профиль 1, т. 3, южная окраина д. Долевичи: описание обнажения (стенка карьера, обнажение крутого берега и т. д.) на северном пологом, прямолинейном склоне моренного холма

№ слоев	Индекс	Литология	Глубина залегания	Мощность	Описание
1	gsz	(штриховка)	0,2 – 1,2 м	1 м	Суглинок бурый, плотный и т. д.
...

О литологической изменчивости пород, слагающих рельеф, можно судить по механическому составу почв, растительному покрову. В каждой точке отмечают микро - и наноформы, связанные с современными процессами (плоскостной смыв и намыв, склоновая линейная эрозия, осыпи, эоловое развевание и т. д.). По возможности фиксируют и другие наблюдения: глубину залегания грунтовых вод в колодцах, условия выхода грунтовых вод и их качество, характер хозяйственного использования рельефа, исторически сложившиеся связи расположения населенных пунктов с определенными формами рельефа и т. д.

Если генетический тип рельефа, современный геоморфологический процесс, генетический тип отложений уже описывались в других точках наблюдений, полезно провести сравнение однотипных объектов, найти причины наблюдаемых различий и дать в дневнике свое заключение.

Пример описания в точке наблюдений:

21 июня 2003г. Маршрут к северу  от  геостанции «Западная  Березина» через  долину Западной Березины – западная окраина  д. Калдыки – д. Долевичи.

Цель маршрута: изучение морфологии долины Западная Березина, долинных зандров, холмисто-камового рельефа.

Точка  2. У центрального входа на геостанцию в двух метрах от бровки 1-ой террасы, на проселочной дороге. Уступ и бровка террасы читаются чётко.

Точка 3. К северо-западу от предыдущей точки, северо-восточная окраина д. Долевичи.

Между точками 2 и 3 – плоская  поверхность долинного зандра, слегка наклонённая на северо-восток (менее 1?), осложнённая долиной р. Западная Березина. Границы  долины четко выражены. Около т. 3 почвы по механическому составу суглинистые, через 0,2 км – супесчаные, далее через 0,3 км – песчаные до подножия моренного массива, на котором расположена д. Долевичи. На юго-запад  от т. 3 рельеф холмистый, характерный для моренной равнины. Распространены слабо врезанные долинообразные понижения, ложбины с плоским, слегка вогнутым дном, незначительным падением на северо-восток и пологими короткими склонами, врезанными в холмистую равнину. В наиболее пониженных частях ложбин отмечаются округлые заболоченные понижения, иногда расположенные цепочкой. Ложбины открываются в сторону долины. В устьевой их части  увеличивается падение продольного профиля тальвега. Высота уступа около 0,50 – 0,70 м. В днище  заметны  террасовые  уровни.

Вывод: морфология приустьевых участков ложбин стока указывает на  несколько циклов развития. Первоначально они были привязаны к базису эрозии, которым мог быть высокий уровень озерного бассейна, расположенного здесь в период таяния сожского ледника. Позднее, в связи с резким неоднократным снижением уровня озера, при формировании сквозного участка долины, приустьевая часть ложбин была переработана глубинной эрозией.

Описания в точках наблюдений сопровождаются и  дополняются зарисовками  (эскизных зарисовок форм и элементов рельефа, обнажений), схематическими или инструментальными профилями (продольными и поперечными). Графические изображения рисуются в произвольном масштабе, но при этом необходимо соблюдать пропорции между отдельными частями  рисунка. По возможности на них указывают  точные морфометрические  данные.

К рисовке профилей как правило прибегают при изучении речных долин, овражно - балочных форм. Линии профилей выбирают в местах пересечения ими более полного комплекса элементов рельефа характерных для данной группы или отдельной формы. Профили можно строить и по топографической карте, уточняя их  в последующем в  маршруте. Непосредственно в поле  все  характерные особенности  (перегибы склонов, перепады высот, изменения уклонов  и др.) легко измерить при помощи эклиметра, а высоты характерных точек – анероида. При отсутствии названных инструментов  используют ватерпас. Данные  измерений с применением  ватерпаса оформляются в ватерпасовочном журнале (табл. 27).

  Таблица 27

Оформление результатов профилирования

Профиль 1. по линии  геостанция – долина Западной Березины – западная окраина д. Калдыки. АЗ.5о СВ.

  Точка  2. У центрального входа на геостанцию в двух метрах от бровки 1-ой террас, на проселочной дороге. Уступ и бровка террасы читаются чётко.

№ т.	Расстояние, м	Превышение, см	Примечания
1	2,0	- 50	Бровка террасы, четко выраженная; уступ крутой (5°)
…

В конце рабочего  дня  собранный полевой фактический материал обобщается и обрабатывается. Первичная обработка  подразумевает приведение в порядок записей в дневнике (уточняется полнота записей, индексация отложений, генезис и возраст форм рельефа), построение гипсометрических и составление геолого-геоморфологических профилей (рис.38), уточнение границ генетических комплексов и форм на рабочей карте. Вместе с этим намечаются маршруты следующего дня.

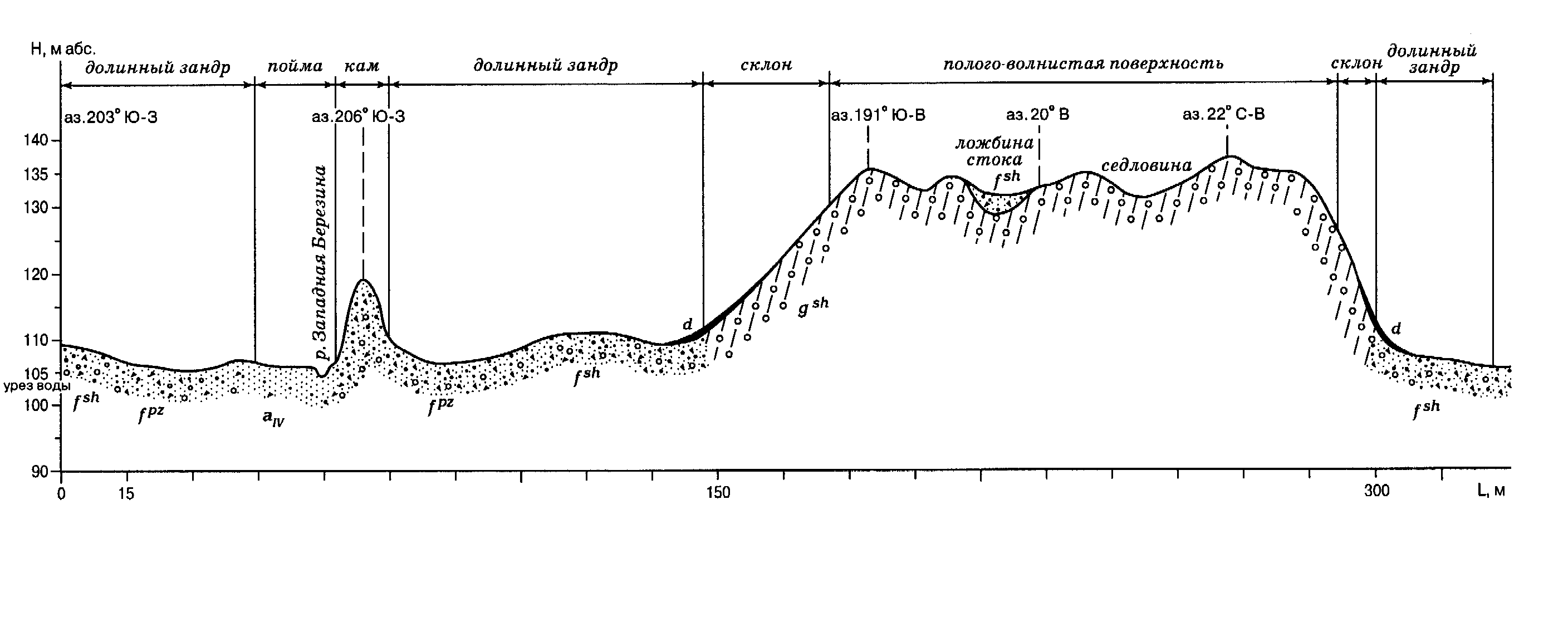

Рис. 38. Геолого-геоморфологический профиль участка

Масштаб: вертикальный 1:1000, горизонтальный 1:1500

Второй и  третий день - начало  самостоятельной работы по учебному  геоморфологическому картографированию. Эту работу следует проводить  на участке площадью  не менее 1-1,5 км2. Каждая съёмочная группа ведёт картографирование самостоятельно, согласовывая при этом результаты работы с соседними группами (уточнение генезиса, типа и подтипа рельефа, границ между ними и др.). Успешное выполнение работы зависит от умения студентов читать рельеф по топографической карте, быстро и точно ориентироваться на местности и по карте, хорошего знания геолого-геоморфологического строения района проведения практики и косвенных признаков определения генезиса форм и отложений.

Работа по составлению карты начинается с изучения рельефа по топографической карте (с ней студенты знакомились при выполнении практических работ): выделяют морфологические, а если возможно морфогенетические группы, формы и элементы  рельефа. Устанавливают их  морфографические и морфометрические характеристики, определяют соотношение, взаимосвязи между формами, намечают участки для детальных исследований, линии маршрутов и профилей. На основании полученного  материала  могут быть сделаны предварительные выводы о генезисе, истории развития,  относительном возрасте форм рельефа и т. д. Каждая бригада  представляет преподавателю подготовленные материалы.  Преподаватель уточняет намеченные границы геоморфологических комплексов, согласовывает маршруты и намечает участки детальных исследований.

Перед выходом в поле необходимо подготовить выкопировку с топографической основы (на кальке), на которой нанесена схема маршрутов,  проверить содержание рабочего  комплекта. В рабочий комплект входит  оборудование (компас, рулетка, лопата, эклиметр, ватерпас), методические указания, типовая легенда к геоморфологической карте, составленная на историко-генетической основе, стратиграфическая схема, хорошо отточенные цветные и простые карандаши, ластик и др.

Маршруты прокладываются таким образом, чтобы вся территория была ими охвачена более или менее равномерно и они пересекали бы все генетические комплексы с целью  получения  полноценного фактического материала. Во время полевых работ выполняется геолого-геоморфологическое профилирование (по линии ватерпасовочного профиля в наиболее характерных точках рельефа – подножье холма, склон, вершина холма,  терраса, пойма реки и пр. – описываются почвенные ямы, геологические разрезы). В полевых дневниках студенты отмечают особенности рельефа, грунтов, характеризуют растительность, процессы смыва, образования делювия, оврагов и др. Каждый тип, подтип и форма рельефа детально описывается.

       Наряду с изучением рельефа, следует обращать внимание на приуроченность различных хозяйственных объектов к тем или иным элементам рельефа; отразить влияние рельефа на размещение населенных пунктов, дорог, сельскохозяйственных угодий и пр.

       В процессе полевых наблюдений каждым студентом ведется полевой дневник, в котором описываются точки наблюдений, фиксируются геологические и геоморфологические объекты, производятся зарисовки. В маршруте на топографическую основу наносятся геоморфологические границы в пределах участка. Устанавливается генезис типов, подтипов, форм рельефа, их контуры закрашиваются цветом, указанным в легенде. Отдельные формы (бугры, кочки, промоины, рытвины и пр.) и элементы рельефа, не выраженные на топографических картах и  не попадающие под сечение горизонталей, показываются соответствующими значками размещенными по площади их распространения в шахматном порядке. Штриховкой наносятся основные грунты.

       По окончании работы весь материал просматривается преподавателем, уточняются записи, картографический материал и студенты приступают к камеральной обработке и составлению отчета.

       Обработка индивидуальных полевых дневников, подготовка топографической  основы, построение профилей, вычерчивание разрезов производится ежедневно.

       Четвертый  день. Студенты  работают главным образом над составлением бригадного отчета. Камеральную работу студенты начинают с составления и оформления графических приложений к отчёту: рисунков геологических разрезов, геолого-геоморфологических  и гипсометрических профилей, карты фактического материала, геоморфологической карты, ватерпасовочных журналов, приведения в порядок полевых дневников. После  проверки выполненного материала преподавателем студенты приступают к составлению текста. Текстовая часть отчёта должна иметь следующее содержание:
