МАГНИТНЫЕ ЗАХВАТЫ НА ПОСТОЯННЫХ МАГНИТАХ СЕРИИ PML

ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ

Внимание: владелец/оператор должен прочитать и понять эту инструкцию.

Назначение и основные характеристики магнитных захватов PML

Магнитные захваты PML являются подъёмным оборудованием и служат дополнительными съёмными устройствами к грузоподъёмному оборудованию. Магнитные захваты предназначены для подъёма и перемещения сортамента и изделий из ферромагнитных материалов (сталь, железо). Они широко применяются во многих отраслях промышленности, включая машиностроение, судостроение, хранение металлов, переработку металлолома.

С мощным редкоземельным постоянным магнитом, наши магнитные захваты отличаются небольшими габаритами и весом, удобным и безопасным проведением грузоподъёмных работ, отсутствием энергопотребления.

Управление захватом

Для захвата груза: поверните рукоятку управления на корпусе магнитного захвата в положение "ON" и начинайте подъём.

Для освобождения груза: поместите рукоятку управления на корпусе магнитного захвата в положение "OFF" и отведите поднимающий магнит от освобождённого груза.

Расположение захвата – ось магнита по центру тяжести груза

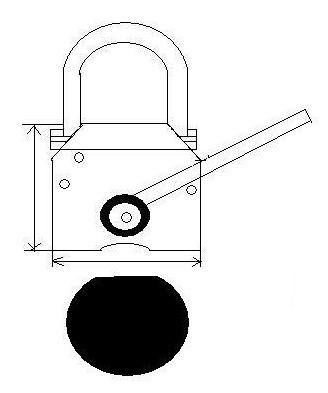

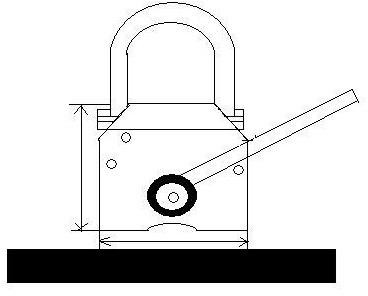

Подъём листового материала	Подъём круглого материала

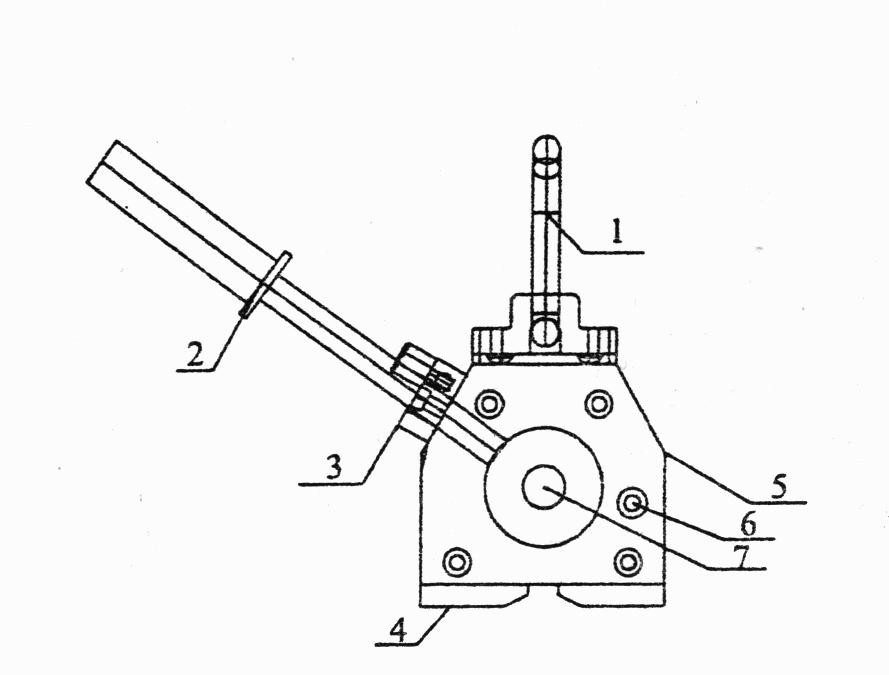

Подъёмная скоба; Рукоятка управления; Фиксирующий механизм; Контактная магнитная плита; Силовой каркас с защитным корпусом; Индикатор состояния магнитного захвата; Ось механизма активации магнитного захвата.

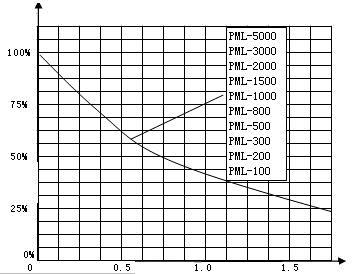

Диаграмма 1: Изменение эффективности захвата в зависимости

  от величины воздушного зазора

Процент от номинальной нагрузки
Величина воздушного зазора, мм

Диаграмма 2: Снижение эффективности магнитного захвата в зависимости от толщины поднимаемого материала

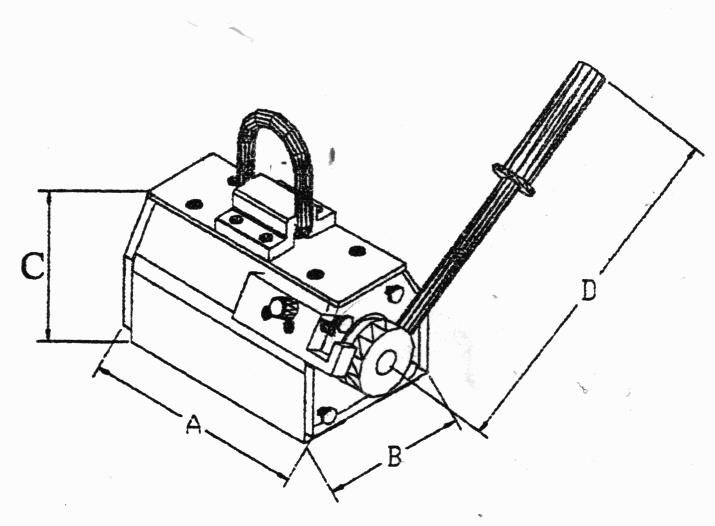

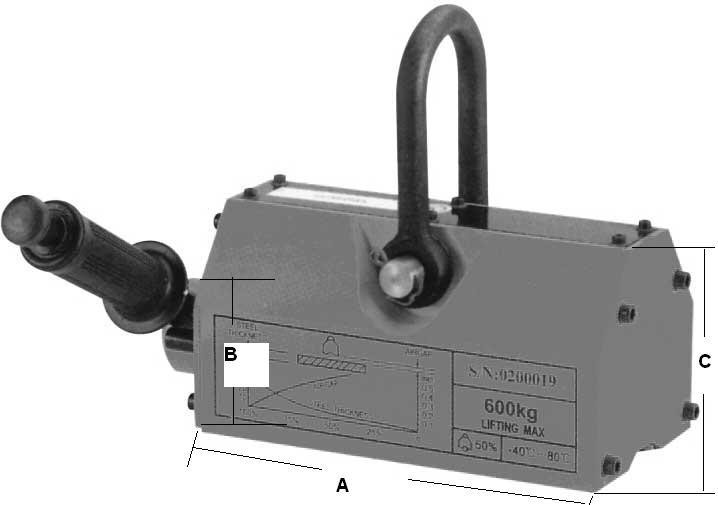

Модель	Грузоподъёмность	Нагрузка испытания	Вес	Габаритные размеры
Лист	Круг	(кг)	A	B	C
PML-400	400	200	900	11	162	90	90
PML-600	600	300	1500	20	210	110	110
PML-1000	1000	500	3000	40	270	140	140
PML-2000	2000	1000	6000	80	400	165	185

ПРАВИЛА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ЗАХВАТОВ PML

Этот информационный документ содержит:

Описание возможных рисков, возникающих при грузоподъёмных операциях с применением магнитного захвата.

Меры безопасности при эксплуатации магнитных грузоподъёмных механизмов.

ПОВЫШЕННАЯ ОПАСНОСТЬ

Падающий груз:

Во избежание несчастных случаев для операторов и присутствующих поблизости людей, а также повреждения материальных ценностей, необходимо изучить схемы расположения захвата на поднимаемых предметах разной формы, диаграммы  эффективности магнитной силы захвата, оценить риск планируемой подъёмной операции и соблюсти меры предосторожности при ее проведении, в соответствии с рекомендациями данного документа.

Электромагнитное поле:

Магнитный захват может попасть в зону действия активного магнитного поля электрических машин, коммуникаций, оборудования. Взаимодействие полей может привести к сбоям в работе как захвата, так и находящегося поблизости оборудования.

ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ

по безопасной эксплуатации захватов

на каждом захвате должна быть нанесена и хорошо читаема маркировка о допустимой грузоподъёмности и других ограничениях в применении. захваты должны поддерживаться в хорошем состоянии, поверхность соприкосновения с грузом должна быть чистой. грузоподъёмное оборудование должно быть полностью обследовано и испытано компетентными специалистами не реже одного раза в 6 месяцев. Все письменные отчёты обследований и испытаний должны храниться. Собственники грузоподъёмного оборудования обязаны следить за тем, чтобы к эксплуатации оборудования были допущены сотрудники, обученные правилам работы с захватами.

ОЦЕНКА РИСКА

Настоящая Инструкция должна быть постоянно доступна операторам для оценки рисков перед началом любой подъёмной операции. До начала использования необходимо рассмотреть, являются ли магнитные захваты самым безопасным и удобным средством для выполнения конкретных грузоподъёмных операций.

На маркировке захвата указана номинальная рабочая грузоподъемность захвата, которая  может существенно снижаться или отсутствовать в результате влияния ряда факторов.

Внимательно прочтите следующие пояснения о влиянии перечисленных факторов на безопасность подъёма магнитным захватом!

Ферромагнитные свойства материалов груза

Притяжение магнитом не является характерным для всех сталей. Например, некоторые нержавеющие стали не взаимодействуют с магнитами, а другие виды взаимодействуют только частично. Когда поднимается груз смешанного типа из мелких металлоотходов, необходимо учесть, что некоторые слабо взаимодействующие с магнитом фрагменты вероятно отпадут.

Толщина, форма и площадь поверхности груза в контакте с магнитом

Для определения количества и грузоподъемности применяемых захватов необходимо учитывать понижающие коэффициенты грузоподъемности в случаях, если поднимается:

-  очень тонкий листовой металл.  Для захвата толстого листа достаточно одного двухполюсного магнита, тогда как тонкие в сечении пластины равного веса требуют нескольких аналогичных магнитов, расположенных на равном расстоянии. Оптимальное расположение нескольких захватов на поверхности груза должно быть обеспечено конструкцией строповой связки. Для оценки реальной грузоподъемности захвата обратитесь к размещенной выше Диаграмме 2;

- материал с неровной поверхностью. При подъёме кусков смятого металла неправильной формы, гофрированного или перфорированного листа могут использоваться магнитные захваты, но с учетом снижения грузоподъёмности пропорционально уменьшению площади контакта поверхности материала с рабочей плоскостью захвата.

- материал с хорошими ферромагнитными свойствами, но в виде множественных мелких фрагментов (отходы). При подъёме проходящий через груз магнитный поток у периферии может быть слабым в виду неплотного соприкосновения отдельных фрагментов между собой, и это может вызвать отрыв некоторых фрагментов, даже если вес груза не превышает номинальную грузоподъемность захвата.

Гибкость груза

Свисающий за пределами магнита гибкий длинный груз или тонкий листовой материал  могут отпасть от магнитного захвата в результате деформации в месте контакта под собственным весом. Несколько магнитных захватов в строповой связке должны минимизировать прогиб или провисание частей груза, обеспечить больший охват и надежное удержание груза.

Состояние поверхностей в месте контакта магнитного захвата и груза

Эффективность магнитного захвата быстро уменьшается при увеличении расстояния между магнитной плитой и грузом, что показано на Диаграмме 1. Чтобы достигнуть оптимальных и безопасных рабочих характеристик, магнитная поверхность захвата и поверхность груза должны быть гладкими и чистыми насколько это возможно, воздушный зазор должен быть минимальным. Структура и отделка поверхности груза, наличие краски, ржавчины, окисной плёнки, смазки, льда и снега и любых других не магнитных материалов на контактной поверхности увеличивают воздушный зазор, уменьшают мощность контакта и снижают эффективность удержания материалов магнитным захватом.

Температура магнита и груза

Температура магнита и груза важны, так как материалы NdFeB теряют магнитные свойства с увеличением температуры и перестают быть магнитными при 100?. Магнитные захваты обеспечивают захват и удержание груза только в пределах указанной рабочей температуры.

МЕРЫ БЕЗОПАСНОСТИ И ПРЕДОСТОРОЖНОСТИ

Предупреждающие устройства

Захваты должны быть оснащены заметными индикаторами рабочего процесса, отображающими, включено ли магнитное поле и на какую мощность оно отрегулировано.

Оценка общей нагрузки на грузоподъёмное оборудование

Вес магнитного захвата и его принадлежностей должен быть учтён при расчёте допустимого веса нагрузки на основное грузоподъёмное оборудование, к которому прикреплён захват.

Подъем материала из массива хранения

Если поднимаемый материал уложен стопкой, горкой, штабелем, при съёме его с места хранения магнитное поле может быть таким, что произойдёт захват большего количества материала, чем допустимо, в результате материл, расположенный дальше от магнитного захвата, может упасть в процессе транспортировки. Чтобы избежать подобного, можно уменьшить мощность или использовать магнитный захват с меньшей силой намагничивания.

Подъем связок

Когда магнитные захваты используются для перемещения материалов в связке, необходимы дополнительные меры предосторожности для уменьшения риска ранения людей, повреждения оборудования, коммуникаций и строений падающим материалом:

Поднимаемый груз не должен быть связан проволокой или ремнями, поскольку только точки, непосредственно соприкасающиеся с плитой магнитного захвата, будут достаточно намагничены, а для надёжного удержания всей связки мощность магнитного поля может оказаться недостаточной. При этом может оторваться или вся связка, или часть изделий в результате разрыва проволоки, ремней под действием веса груза недостаточно намагниченного. Стяжка груза не должна допускать взаимного перемещения и выпадения отдельных элементов в связке. Вес связки не должен превышать допустимую грузоподъемность, установленную для используемой системы оборудования с магнитными захватами. Люди не должны находиться в зоне, где они могут пострадать в случае разрушения связки, на всем пути перемещения груза.
Подъем емкостей

Нельзя использовать магнитные захваты для подъёма баллонов и баков с газом или жидкостью.

6. Дополнительные меры защиты и охраны здоровья людей

Необходимы предупредительные надписи на подходах к местам, где производится подъем грузов. Предотвратите неправомочный доступ в зону подъёма, особенно при автоматическом управлении процессом перемещения грузов. Предоставьте операторам безопасные рабочие места, расположение которых гарантирует, что они не могут быть поражены перемещаемыми грузами и применяемым оборудованием. Никогда не транспортируйте нагруженный магнитный захват над проходами и другими местами, где возможно присутствие людей. Маршруты перемещения грузов должны быть ясно обозначены и огорожены. магнитные захваты с грузом перемещайте на минимальной возможной высоте, не выше чем 1,5 м над землёй. оцените опасность доступа сотрудников к транспортным средствам, когда магнитный захват используется для загрузки кузова. продумайте меры на случай возникновения критических ситуаций, отказ оборудования при перемещении груза и т. д. Вес самих магнитных захватов может превышать допустимый трудовым законодательством вес для ручного перемещения. В этом случае необходимо предусмотреть перемещение самих захватов подъемным оборудованием. Никогда не оставляйте груз, висящий в воздухе. Выключайте не загруженный магнитный захват для минимизации воздействия мощного магнитного поля. Рабочие с вживлёнными электронными устройствами поддержания работы сердца не должны допускаться к работе с магнитным грузоподъёмным оборудованием и в зоны подъема/транспортировки.
Обучение служащих

К работе с магнитными грузоподъёмными механизмами допускается только полностью обученный персонал. В курс обучения должны быть включены все материалы настоящего документа.

Необходимо также предоставить сотрудникам разработанную схему предприятия с разрешенными местами подъема, перемещения груза, управления грузоподъемными системами, включающими магнитные захваты.

Должны быть разработаны график и инструкции, назначены ответственные за технический осмотр, обслуживание оборудования, профилактику и раннее выявление возможных неполадок оборудования.
