РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ

(19)

RU

(11)

2522860

(13)

C2

(51) МПК

H01P3/16 (2006.01)
G02B6/02 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.09.2014 - действует
Пошлина:

(21), (22) Заявка: 2012142466/08, 04.10.2012

(24) Дата начала отсчета срока действия патента:
04.10.2012

Приоритет(ы):

(22) Дата подачи заявки: 04.10.2012

(43) Дата публикации заявки: 10.04.2014

(45) Опубликовано: 20.07.2014

(56) Список документов, цитированных в отчете о
поиске: DE 3338798 A1, 09.05.1985. RU 2069936 C2, 27.06.2001. RU 2241245 C2, 27.11.2004. US 2011/0181376 A1, 28.07.2011. US 7613429 B2, 03.11.2009. US 2012/0182094 A1, 28.07.2011. EP 0716468 B1, 24.10.2001

Адрес для переписки:
607188, Нижегородская обл., г. Саров, пр. Мира, 37, ФГУП "РФЯЦ-ВНИИЭФ", начальнику ОПИНТИ

(72) Автор(ы):
(RU),
(RU),
(RU),
(RU),
(RU),
(RU),
(RU),
(RU),
(RU),
(RU),
(RU),
(RU),
(RU),
(RU)

(73) Патентообладатель(и):
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (RU),
Федеральное государственное унитарное предприятие "Российский Федеральный ядерный центр-Всероссийский научно-исследовательский институт экспериментальной физики"-ФГУП "РФЯЦ-ВНИИЭФ" (RU)

(54) УСТРОЙСТВО ДЛЯ ОДНОВРЕМЕННОЙ ТРАНСЛЯЦИИ СИГНАЛОВ В ОПТИЧЕСКОМ И РАДИОЧАСТОТНОМ ДИАПАЗОНАХ ИЗЛУЧЕНИЯ

(57) Реферат:

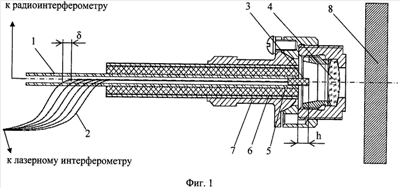

Изобретение относится к области измерений кинематических параметров движущейся поверхности в быстропротекающих процессах. Технический результат - обеспечение возможности производить измерения кинематических параметров фиксированного участка (точки) движущейся поверхности. Для этого устройство содержит диэлектрический волновод в виде полого цилиндра с отверстиями в стенке для ввода расположенных на расстоянии друг относительно друга ОВЛС. Выводы ОВЛС размещены в цилиндрической втулке из материала волновода. Втулка установлена вплотную в полости волновода и выступает за его пределы на расстояние h. Напротив втулки соосно ей установлена оптическая линза. Расстояния и h выбраны из условия соизмеримости с заданной длиной волны радиоизлучения . Для обеспечения соосности ОВЛС и оптической оси линзы волновод установлен с возможностью юстировки соосности. Для защиты информационного радиоволнового излучения от паразитного отражения волновод установлен в трубку из пористого диэлектрического материала с низким значением диэлектрической проницаемости. 2 з. п. ф-лы, 2 ил.
