Руководство пользователя
Профессиональный ресивер ФАПЧ True-Diversity

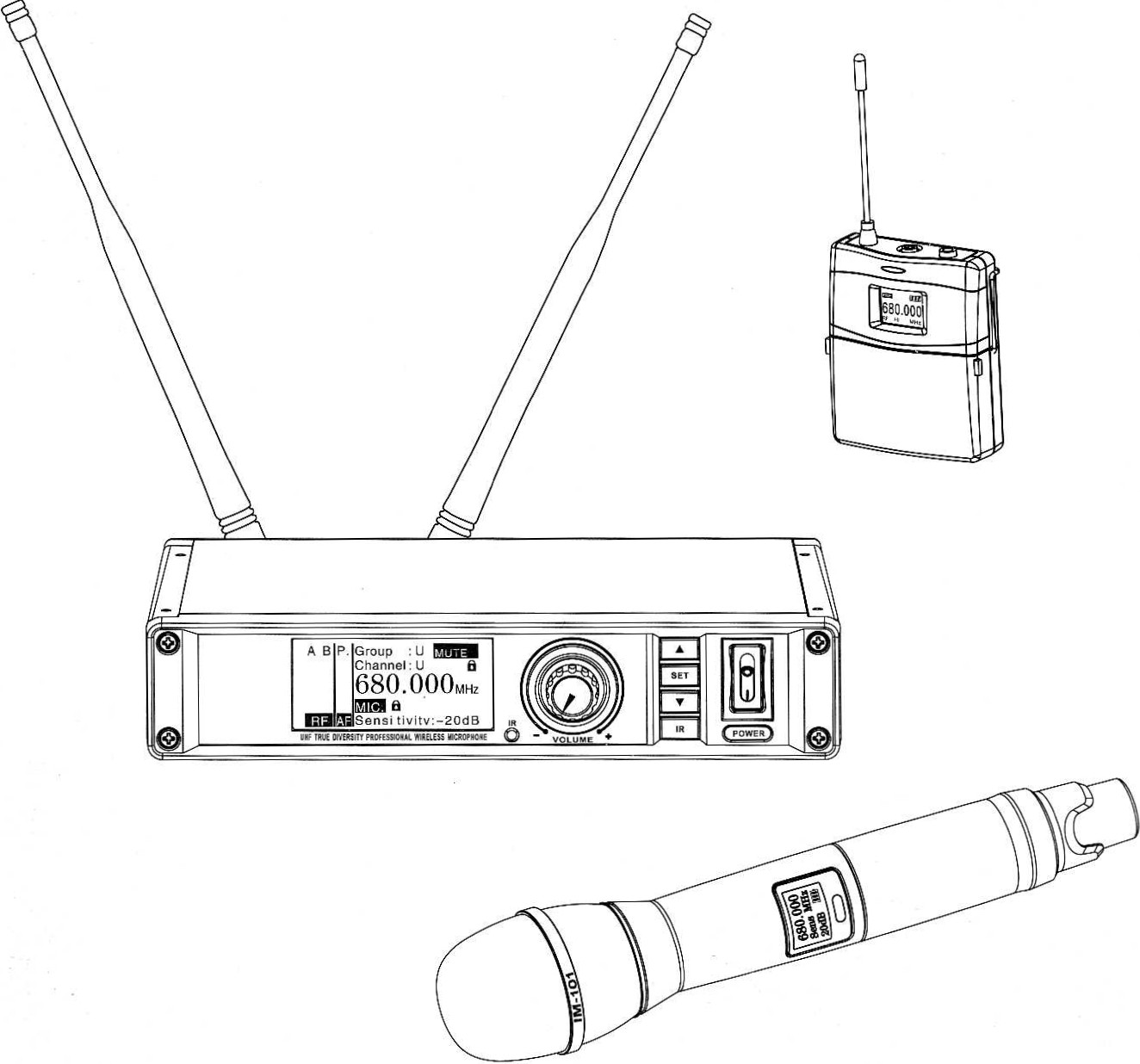

Беспроводная система
ICM IU-1010
Новое поколение специализированной беспроводной системы
Она специально разработана для музыкантов и исполнителей, которым необходимо настраивать звуковые спецэффекты. Улучшая ваше исполнение и упрощая вашу работу по подготовке, она обеспечивает кристально чистое качество звука, подтвержденное профессиональными звукооператорами.
Важные замечания по безопасности
- Внимательно прочитайте данное руководство. Очищайте ваше устройство только после того, как оно будет отключено. Используйте только внешний адаптер питания, который предоставляется или который соответствует техническим условиям эксплуатации. Отключите внешний адаптер питания от сети в следующих случаях:
- При отключении устройства от источника питания
- При грозе
- Если вы не пользуетесь устройством в течение относительно длительного времени
- Не устанавливайте устройство вблизи источников тепла, таких как радиаторы, тепловые трубы, печи или другие устройства, включая усилители. Используйте устройство только в рабочих условиях, описанных в данном руководстве.
СОДЕРЖАНИЕ
СОДЕРЖАНИЕ
Обзор устройства (2-7)
Обзор ресивера 2
Обзор дисплея ресивера 3
Обзор ручного передатчика 4
Обзор дисплея ручного передатчика 5
Обзор поясного передатчика 6
Обзор дисплея поясного передатчика 7
Дополнительные детали для монтажа на стойку 8-9
Подготовка перед использованием 10-12
Использование устройства 13-16
Обзор рабочего меню………………………………………………………….17-22
Характеристики…………………………………………………………………..23-25
Использование приемов…………………………………………………………..26
Устранение неисправностей………………………………………………………27
Очистка устройства………………………………………………………………….28
ОБЗОР УСТРОЙСТВА
ОБЗОР УСТРОЙСТВА
Обзор устройства

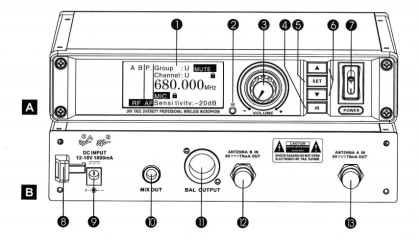

А Передняя рабочая часть В Задняя рабочая часть
1 Дисплей 8 Блокиратор соединительного кабеля
2 ИК порт внешнего адаптера питания
3 Регулятор уровня громкости 9 Гнездо для подключения внешнего
4 Кнопка ИК адаптера питания постоянного тока
5 Кнопка установки 10 6.3мм небалансный выход звуковых частот
6 Кнопка вверх/вниз 11 Балансный выход звуковых частот XLR-3
7 Выключатель питания 12 TNC-коннектор, вход антенны B,
с удаленным подключением питания.
13 TNC-коннектор, вход антенны A
с удаленным подключением питания.
2
ОБЗОР УСТРОЙСТВА
Обзор дисплея ресивера

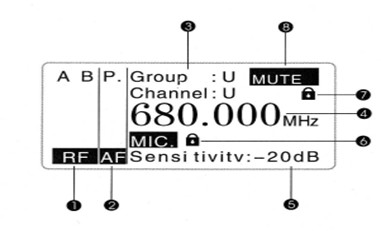

Стандартное содержание экрана ресивера после включения
1 Уровень радиочастотного сигнала "РЧ"
(Отдельный экран уровня сигнала каналов A и B)
2 Уровень аудиочастот "AЧ"
3 Группа каналов и канал
(Установка группы каналов и количество каналов)
4 Частота (Установка частоты приема)
5 Установка степени чувствительности передатчика
6 Блокировка клавиши передатчика (Блокировка клавиши активирована)
7 Блокировка клавиши передатчика (Блокировка клавиши активирована)
8 "MUTE" для отключения звука ресивера
3
ОБЗОР УСТРОЙСТВА
Обзор передатчика

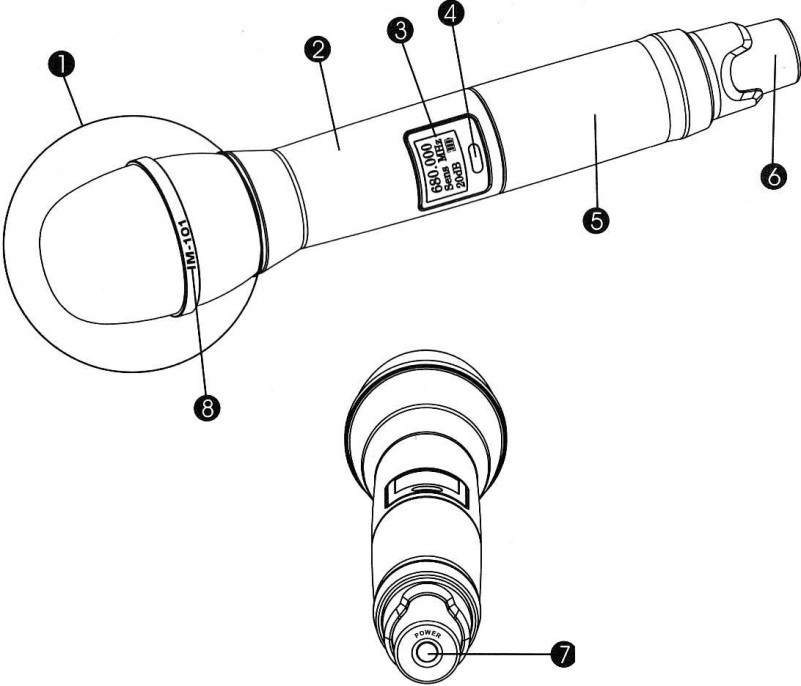

Рабочие элементы
1 Головка микрофона (съемная)
2 Ручка беспроводного микрофона
3 ЖК-экран
4 ИК порт
5 Батарейный отсек (Открыть для установки батареи)
6 Антенна
7 Кнопка переключателя Вкл/Выкл, (Рабочее меню имеет функцию MUTE, рабочий режим и окно состояния батареи. Когда загорается зеленый светодиод, он показывает нормальное рабочее состояние; если мигает красный светодиод, то это указывает на слабый заряд батареи; когда горит желтый светодиод, то это указывает на то, что передатчик приглушен).
8 Название головки микрофона и характеристики восприятия.
4
ОБЗОР УСТРОЙСТВА
Обзор дисплея передатчика
Беспроводный микрофон отображает стандартную информацию после включения.
Подсветка экрана автоматически выключается приблизительно через 12 секунд.

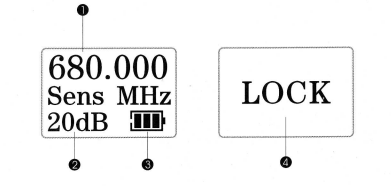

1 Частота (частота передачи)
2 Чувствительность (Отображение степени чувствительности, которую в настоящее время использует передатчик)
| около 100% около 70% около 30% заряд батареи почти заканчивается. Красный светодиод мигает на экране состояния батареи |
3 Состояние батареи около 100%
около 70%
около 30%
Батарея практически разряжена. Красный индикатор мигает на экране состояния батареи.
4 Блокировка клавиши передатчика активирована.
(Когда появляется данный символ, необходимо разблокировать с помощью кнопки ИК, если вы хотите выключить передатчик.)
5
ОБЗОР УСТРОЙСТВА

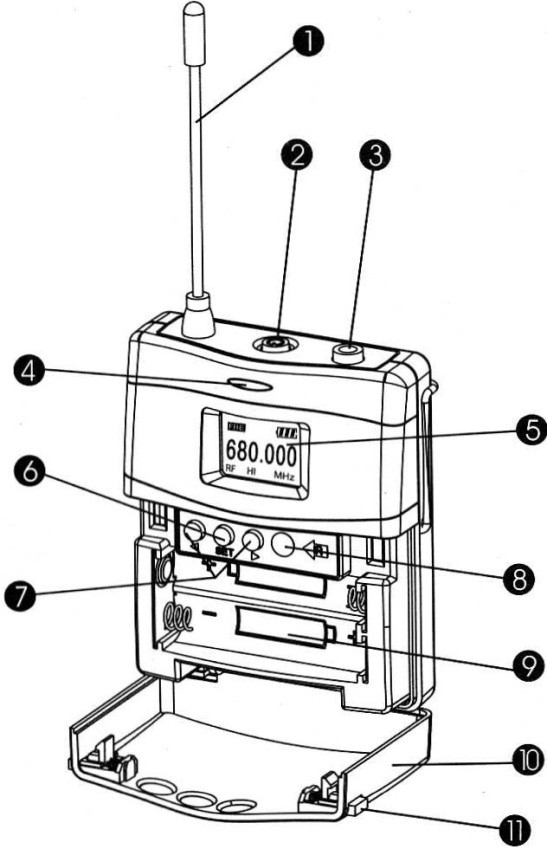

Обзор поясного передатчика
Рабочие элементы
1 Антенна
2 Кнопка переключателя Вкл/Выкл, рабочее меню имеет
функцию MUTE.
3 3,5мм гнездо (MFC/LINE) используется для аудио входа микрофона и музыкального инструмента. В него можно плотно вставлять штекер.
4 Рабочее состояние и дисплей состояния батареи. Когда загорается зеленый светодиод, он показывает нормальное рабочее состояние; когда мигает красный светодиод, это указывает на слабый заряд батареи; когда горит желтый светодиод, то это указывает на то, что передатчик приглушен.
5 Дисплейный экран
6 Рабочая кнопка
7 Кнопка вверх/вниз
8 ИК порт
9 Отсек батареи
10 Крышка отсека батареи
11 Открывающие кнопки отсека батареи
6
ОБЗОР УСТРОЙСТВА
Обзор дисплея поясного передатчика
Поясной передатчик отображает стандартную информацию после включения.
Подсветка дисплея автоматически выключается приблизительно через 12 секунд.
1 Частота (Установка частоты передачи)
2 Состояние батареи
| около 100% около 70% около 30% заряд батареи почти заканчивается. Красный светодиод указывает на слабую зарядку Красный светодиод 3 мигает. |
3 Радиочастота, уровень сигнала передачи и индикатор двухуровневого состояния.
7
ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ ДЛЯ МОНТАЖА НА СТОЙКЕ

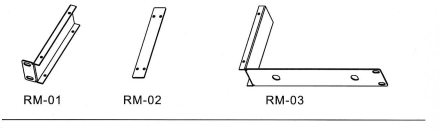

Стандартные укомплектованные части для монтажа на стойке

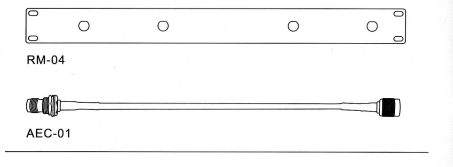

Дополнительные укомплектованные части для монтажа на стойке

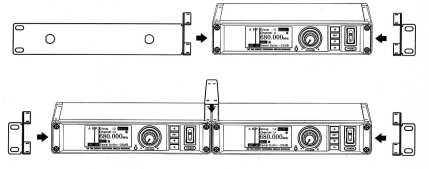

Изображение монтажа на стойке
8
ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ ДЛЯ МОНТАЖА НА СТОЙКЕ

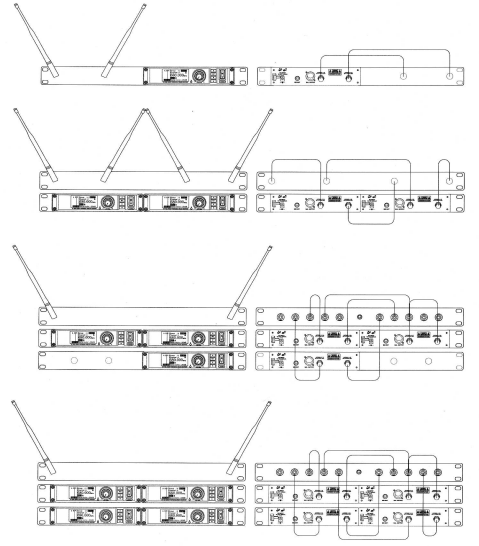

Дополнительные детали крепления на стойке подходят для установки от одного до четырех ресиверов и изображены ниже, а также перечислены необходимые комплектующие.
9
ПОДГОТОВКА ПЕРЕД ИСПОЛЬЗОВАНИЕМ
ПОДГОТОВКА ПЕРЕД ИСПОЛЬЗОВАНИЕМ
Ресивер
Вы можете поместить ресивер на гладкой поверхности стола, или установить его в корпус с помощью дополнительных крепежных деталей.
