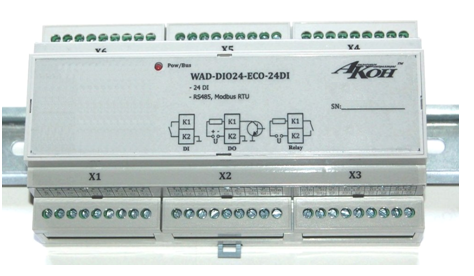

Модуль дискретного ввода типа “сухой контакт” с групповой гальванической развязкой входных каналов и интерфейсом RS485

WAD-DIО24-ECO-24DI DryCon

Технический паспорт

2016

1. Основные технические характеристики.

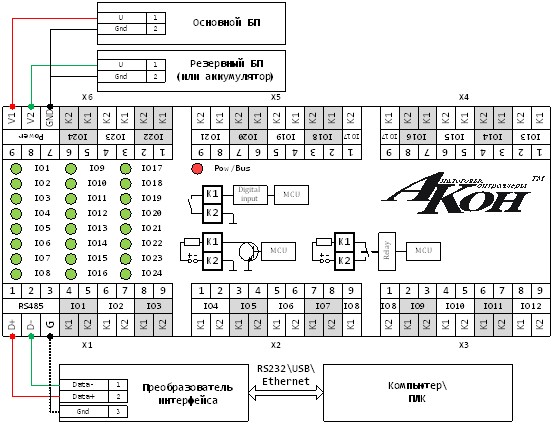

  Модуль WAD-DIO24-ECO-24DI DryCon предназначен для дискретного ввода сигналов от датчиков типа “сухой контакт”, обеспечения защиты от дребезга и случайного срабатывания (управляемая функция “время отклика”) и передачи состояния входных каналов в головной вычислитель по линиям интерфейса RS?485.

Количество входных каналов – 24.

16 каналов с контролем обрыва линии [1..16]

8 каналов без контроля обрыва линии [17..24]

Ток через замкнутые контакты, формируемый блоком – 5(+/-0,8) мА.

Контроль обрыва линии – есть, программно отключаемый.

Номинал резистора контроля обрыва линии (включается параллельно “сухому контакту”) – 10 кОм +/-10%

Диапазон регулировки времени отклика – 0…5 с, шаг установки 10 мс

Подавление помехи нормального вида 50/60 Гц не менее 120 дБ.

Подавление помехи общего вида 50/60 Гц не менее 140 дБ.

Защита входа питания от другой полярности и превышения напряжения до  +/-60 В.

Защита линий интерфейса RS-485 от превышения напряжения до +/-60 В.

Входные цепи гальванически изолированы от питания модуля и интерфейса, интерфейс изолирован от питания. Напряжение гальванической изоляции 1500 В.

Напряжение питания от 10 до 30 В. Потребляемая мощность не более 2.5 Вт.

Рекомендуемое напряжение питания  12-24 В.

Средний срок службы изделия - 10 лет.

Габариты модуля 159х90х57 мм.

Вес 300 г.

Условия эксплуатации.

Рабочая температура окружающего воздуха  для модуля от -20 до +75 0С.

Относительная влажность 98% при +35 0С. Температура хранения от -25 до +90 0С.

Комплект поставки:

модуль WAD-DIO24-ECO-24DI DryCon Кол-во:  1 шт. № 000

Паспорт (допускается паспорт одного вида на партию до 100шт, в количестве по одному экземпляру на каждые 10 модулей).

Начальные настройки: Базовый адрес – 0x01, скорость обмена 9600 бод, протокол обмена – Modbus RTU. Свидетельство о приёмке.

Модуль WAD-DIO24-ECO-24DI DryCon соответствует техническим характеристикам и признан годным к эксплуатации.

Дата выпуска  11.07.2016 г.

  Подпись лиц, ответственных за приёмку ____________________



Гарантийные обязательства.

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготовителя: Россия, г. Санкт-Петербург, Богатырский пр-кт, д.18?А. тел: +7 950 045-65-75, *****@***com. ru, www. . ru
