Установка БЭСТ-12М на стенд КИ-15711


Демонтировать штатный измерительный прибор Демонтировать штатный датчик оборотов. Для этого:
    снять с вала соединительную муфту; отвернуть корончатую гайку крепления зубчатого диска; снять датчик оборотов, вывернув 2 винта М5 и снять  зубчатый диск; снять текстолитовый диск управления стробоскопа, отвернув винты крепления внутреннего металлического диска; удалить текстолитовый диск с контактами, вернуть на место металлический диск (для закрепления подшипника в станине).
Поочередно надеть на вал:
    втулку высотой 20 мм; диск с флажком из комплекта БЭСТ-12М (флажком в сторону выходного конца вала); втулку высотой 32 мм и остальные регулировочные шайбы. завернуть корончатую гайку.
Установить датчик Холла из комплекта БЭСТ-12М  на место штатного датчика, закрепив его двумя винтами М5. Кабель датчика провести через отверстие в станине. При необходимости удалить провод штатного датчика. Отрегулировать взаимное положение диска с флажком и датчика Холла в соответствии с п. 2.1.2  «Руководства по эксплуатации БЭСТ-12М». Установить на место соединительную муфту. Установить БЭСТ-12М на место штатного прибора с помощью прилагаемого кронштейна. Подключить к блоку кабель с 9-контактным разъёмом, пропустив его через втулку кронштейна во внутреннюю часть стенда. Под станиной соединить части кабеля. Соединять проводники одинакового  цвета и надежно заизолировать. Закрепить на задней стенке блока мензурок адаптер пьезодатчиков двумя болтами М6, просверлив предварительно два отверстия по размеру адаптера. Подключить к блоку кабель питания (разъем «100-250 В, 50Гц »,  пропустить его через втулку кронштейна и завести в силовой шкаф стенда. Подключить кабель питания прибора» к фазе «220В» - голубой провод и к «O» - коричневый провод. Подключить к прибору кабель электромагнита.

Кабели от БЭСТа к электромагниту и адаптеру проводятся вместе со штатным кабелем к блоку мензурок.

Включить питание стенда и прибора. Включить вращение вала стенда и проверить измерения частоты вращения и срабатывание электромагнита в соответствии с «Руководством по эксплуатации». Далее установить ТНВД на стенд и проверить измерение углов.

Установка блока датчиков ДВП-12 на стенд КИ-15711


Установить кронштейны крепления блока датчиков на боковые стенки блока мензурок стенда (фото 1).  Для этого в боковых стенках выполнить отверстия под дополнительные болты М10. Установить на кронштейны блок датчиков и закрепить его болтами. Снять топливные трубки с пеногасителей блока мензурок. Соединить штуцера блока датчиков (фото 2)  с пеногасителями топливными трубками из поставляемого комплекта.

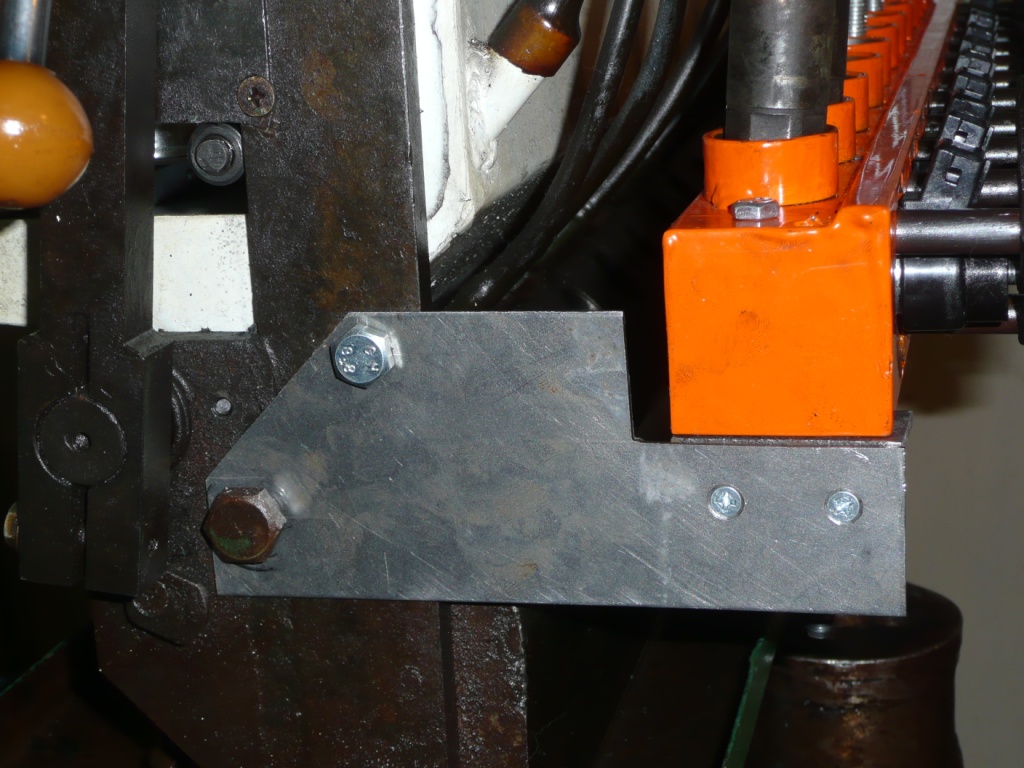

Фото 1

Фото 2
