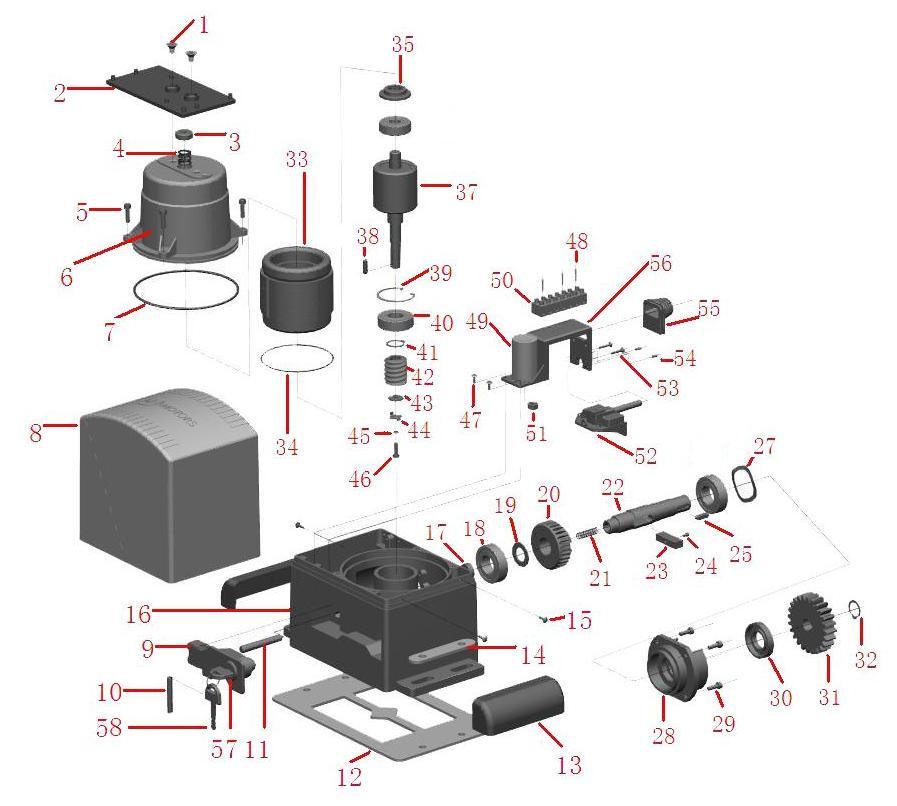

Деталировочный чертеж привода откатных ворот ASL
Перечень запасных частей | Состав узла ремонтной позиции | Стоимость, руб. | ||
Наименование | Артикул | Элемент узла | Номер на деталиро - вочной схеме | |
Набор привода ASL500 для монтажа блока управления | ASL.101/500 | Винт М8?30 крепления основания блока управления для привода ASL500 | 1 | 363,72 |
Основание блока управления для привода ASL500 | 2 | |||
Набор привода ASL1000 для монтажа блока управления | ASL.101/1000 | Винт М8?16 крепления основания блока управления для привода ASL1000 и ASL2000 | 1 | 412,44 |
Основание блока управления для привода ASL1000 и ASL2000 | 2 | |||
Набор привода ASL2000 для монтажа блока управления | ASL.101/2000 | Винт М8?16 крепления основания блока управления для привода ASL1000 и ASL2000 | 1 | 455,28 |
Основание блока управления для привода ASL1000 и ASL2000 | 2 | |||
Статор электродвигателя привода ASL500 в корпусе | ASL.102/500 | Гайка механической муфты для привода ASL500 | 3 | 6779,64 |
Пружина механической муфты для привода ASL500 | 4 | |||
Диск прижимной механической муфты для привода ASL500 | 35 | |||
Винт М6?20 крепления статора электродвигателя привода | 5 | |||
Статор электродвигателя привода ASL500 (в сборе) | 6, 7, 33 | |||
Статор электродвигателя привода ASL1000 в корпусе | ASL.102/1000 | Гайка механической муфты для привода ASL1000 и ASL2000 | 3 | 8848,56 |
Пружина механической муфты для привода ASL1000 и ASL2000 | 4 | |||
Диск прижимной механической муфты для привода ASL1000 и ASL2000 | 35 | |||
Винт М6?20 крепления статора электродвигателя привода | 5 | |||
Статор электродвигателя привода ASL1000 (в сборе) | 6, 7, 33 | |||
Сапун привода ASL1000 | нет | |||
Статор электродвигателя привода ASL2000 в корпусе | ASL.102/2000 | Гайка механической муфты для привода ASL1000 и ASL2000 | 3 | 12608,4 |
Пружина механической муфты для привода ASL1000 и ASL2000 | 4 | |||
Диск прижимной механической муфты для привода ASL1000 и ASL2000 | 35 | |||
Винт М6?20 крепления статора электродвигателя привода | 5 | |||
Статор электродвигателя привода ASL2000 (в сборе) | 6, 7, 33 | |||
Сапун привода ASL2000 | нет | |||
Крышка корпуса привода | ASL.007 | Крышка корпуса | 8 | 1165,92 |
Рычаг разблокировки | ASL.008 | Набор рычага разблокировки | 9, 10 | 653,52 |
Основание корпуса привода ASL500 и ASL1000 с рычагом разблокировки | ASL.103/500/1000 | Набор рычага разблокировки | 9, 10 | 9204,72 |
Вставка | 13 | |||
Винт М4?12 крепления крышки корпуса | 15 | |||
Основание корпуса привода ASL500 и ASL1000 (в сборе) | 16, 17, 34 | |||
Крышка с двумя уплотнительными прокладками (прокладки на схеме не показаны) | 28 | |||
Винт М6?16 | 29 | |||
Сальник | 30 | |||
Заглушка резиновая в основании корпуса для подвода кабелей подключения | нет | |||
Штифт трубчатый | 54 | |||
Винт M4?12 крепления вставки к основанию корпуса | нет | |||
Основание корпуса привода ASL2000 с рычагом разблокировки | ASL.103/2000 | Набор рычага разблокировки | 9, 10 | 9838,92 |
Вставка | 13 | |||
Винт М4?12 крепления крышки корпуса | 15 | |||
Основание корпуса привода ASL2000 (в сборе) | 16, 17, 34 | |||
Крышка с двумя уплотнительными прокладками (прокладки на схеме не показаны) | 28 | |||
Винт М6?16 | 29 | |||
Сальник | 30 | |||
Заглушка резиновая в основании корпуса для подвода кабелей подключения | нет | |||
Штифт трубчатый | 54 | |||
Винт M4?12 крепления вставки к основанию корпуса | нет | |||
Ротор электродвигателя с червяком (в сборе) | ASL.024/500 | Ротор электродвигателя с червяком (в сборе) | 37 - 46 | 4010,16 |
Ротор электродвигателя с червяком (в сборе) | ASL.024/1000 | Ротор электродвигателя с червяком (в сборе) | 37 - 46 | 5346,6 |
Ротор электродвигателя с червяком (в сборе) | ASL.024/2000 | Ротор электродвигателя с червяком (в сборе) | 37 - 46 | 6169,8 |
Комплект монтажный | ASL.104 | Монтажное основание | 12 | 2551,08 |
Пластина монтажная | 14 | |||
Кронштейн конечного положения правый | нет | |||
Кронштейн конечного положения левый | нет | |||
Винт М5х10 (крепление кронштейнов конечных положений) | нет | |||
Болт фундаментный М10х100 | нет | |||
Гайка М10 | нет | |||
Шайба плоская 10 | нет | |||
Шайба пружинная 10 | нет | |||
Руководство по монтажу и эксплуатации | нет | |||
Выходной вал с червячным колесом и узлом разблокировки | ASL.105 | Вал выходной с червячным колесом и узлом разблокировки (в сборе) | 18 - 24 | 3646,44 |
Кольцо пружинное | 27 | |||
Кольцо стопорное наружное | 32 | |||
Выходной вал с червячным колесом и узлом разблокировки ASL2000 | ASL.105/2000 | Вал выходной с червячным колесом и узлом разблокировки (в сборе) | 18 - 24 | 3103,8 |
Кольцо пружинное | 27 | |||
Кольцо стопорное наружное | 32 | |||
Шестерня (19 зубьев, модуль 4мм) | ASL.021 | Шестерня (19 зубьев, модуль 4мм) | 31 | 1170,12 |
Конденсатор 12мкФ (к приводу ASL500) | ASL.027/500 | Конденсатор 12мкФ (к приводу ASL500) | 49 | 352,8 |
Конденсатор 20мкФ (к приводу ASL1000) | ASL.027/1000 | Конденсатор 20мкФ (к приводу ASL1000) | 532,56 | |
Конденсатор 35мкФ (к приводу ASL2000) | ASL.027/2000 | Конденсатор 35мкФ (к приводу ASL2000) | 1165,92 | |
Набор крепления конденсатора, подключений и узла выключателей конечных положений | ASL.106 | Шуруп M3,8?10 (крепление кронштейна к основанию корпуса) | 47 | 109,2 |
Шуруп M2,9?19 (крепление колодки подключений к кронштейну) | 48 | |||
Колодка контактная винтовая (состоит из колодки на 7 контактов и колодки на 2 контакта) | 50 | |||
Гайка М8 (крепление конденсатора к кронштейну) | 51 | |||
Винт M4?12 крепления узла выключателей конечных положений | 53 | |||
Кронштейн | 56 | |||
Скоба крепления кронштейна | нет | |||
Винт М5х10 крепления скобы | нет | |||
Узел выключателей конечных положений (в сборе) | ASL.030 | Кронштейн | 52 | 1756,44 |
Выключатель | ||||
Шуруп M2,9?19 крепления выключателя | ||||
Держатель поворотный | ||||
Палец пружинный | ||||
Ось | ||||
Резинка защитная узла выключателей конечных положений | ASL.033 | Резинка защитная узла выключателей конечных положений | 55 | 221,76 |
Замок разблокировки | ASL.107 | Замок рычага разблокировки | 57 | 520,8 |
Ключ замка разблокировки (универсальный) | 58 | |||
Заглушка замка защитная | нет | |||
Блок управления MCSL-1.1 | ASL.038 | Блок управления MCSL-1.1 | нет | 9915,36 |
