1. Почему нет экономии по теплосчетчику.
Установив узел учета тепловой энергии Вы можете столкнуться с проблемой отсутствия экономии, или по теплосчетчику получается также, как без него. Узел учета не оправдывает Ваши ожидания и затраты.
Одни люди, потратив деньги на узел учета, выводят его из коммерческого учета, другие проводят комплекс мероприятий, и только потом вводят его в коммерческий учет.
Первая причина, на которой я хочу остановиться - неотрегулированный теплогидравлический режим.
Сам по себе узел учета не экономит теплоэнергию, а лишь показывает ФАКТ ее потребления. Узел учета не будет эффективно оправдывать себя без регулирующих устройств. Без этих устройств узел неполноценный. "Поджимая" теплоноситель Вы уменьшаете потребление Гкал. Нужно максимально уложиться в температурный график.
К договору теплоснабжения должен быть приложен температурный график. Этот график отражает какая температура теплоносителя должна быть в подающем и обратном трубопроводах, или сети ГВС на границе балансовой принадлежности (БП) тепловых сетей между потребителем и теплоснабжающей компанией, т. е. какой должен быть перепад температур. Эти температуры зависят от погоды, от температуры наружного воздуха, все это отражается в графике.
Должную температуру в подающем трубопроводе и сети ГВС на границе БП должна выдерживать теплоснабжающая компания, а должную температуру в обратном трубопроводе должен выдерживать Потребитель.
Кроме того, это сказывается не только на экономии, но и может привести к штрафным санкциям, предписаниям и мерам со стороны теплоснабжающей организации.
Так пишут в актах нарушений наши инспектора:
"Необходимо отрегулировать теплогидравлический режим системы отопления путем установки дроссельной диафрагмы.
После устранения нарушений вызвать представителя теплоснабжающей компании для обследования параметров теплоносителя.
В случае невыполнения предписания, расчет потребленной тепловой энергии будет произведен на температурный перепад, соответствующий температурному графику."
Возможные технические проблемы опишу случаями из жизни, это конечно редкость, но вдруг кому-нибудь пригодится.
Отказавшись от услуг управляющей компании и взяв дела в свои руки, наше ТСЖ в первый же отопительный период столкнулось с проблемой экономии тепловой энергии.
Экономия была, но очень маленькая, в предыдущие года потребелние Гкал было меньше, а без приборов учета еще дороже получалось. По распечаткам с узла учета все было красиво. Наши действия не давали должного результата, либо была экономия, но жильцы подмерзали, либо наоборот. Люди были недовольны, вызывали специалистов из специализированной организации, эффекта не было.
Не было бы счастья, да несчастье помогло. Ночью сорвало манометр, после устранения аварии стало интересно в какаую сумму нам обойдется авария. Прибор показал, что у нас зашло одно количество теплоносителя, а вышло на 30 м. куб. больше, хотя должно быть наоборот. Оказалось у нас расходомеры были подключены неправильно.
Переключив расходомеры, теплосчетчик стал показывать, что теплоносителя выходит больше, чем заходит, но в пределах допустимой погрешности. А счета на оплату уменьшились на 35%.
Еще один случай.
На предприятии смонтировали узел учета тепловой энергии. Установив специальное программное обеспечение, энергетик неправильно настроил шаблон вывода данных. Показания были сданы в теплоснабжающую компанию за подписью и печатью директора. Счет на оплату был в разы больше, чем за предыдущие месяцы. После долгих переговоров с поставщиком тепловой энергии, удалось уменьшить лишь часть предъявленной суммы.
Вывод: нужно хорошо ориентироваться в тех цифрах, что стоят в отчетах, смотреть насколько они реальны. Анализируйте потребление Гкал с предыдущими годами (месяцами) при той же температуре наружного воздуха.
Следующая возможная причина - большое фактическое теплопотребление.
Здесь как со счетчиками воды в квартирах, у кого-то есть экономия, а у кого-то нет. А т. к. Гкал распределяются балансовым методом, то, возможно, раньше Ваше потребление теплоты оплачивал кто-то другой. Теперь этому кому-то будет немного легче в финансовом плане.
О балансовом методе распределения я писал в статье "Как начисляют теплоснабжающие компании".
P. S. А если у Вас есть экономия, значит раньше Вы частично оплачивали чье-то потребление тепловой энергии, или теплопотери.
Еще одна возможная причина - большие теплопотери.
Это плохо утепленное здание, плохо утепленные окна и двери, подъездные двери, плохо утепленная теплотрасса, трубопровод по подвалу или в тепловом пункте.
Наверное, многие уже убедились насколько становится теплее с теми же пластиковыми окнами и утепленными входными дверями. В многоквартирных домах тепло нужно беречь не только в квартирах, но и в подъездах. Наличие тепловой изоляция трубопровода, в том числе и того, который идет по подвалу, обязательно.
2. О договоре на обслуживание узла учета тепловой энергии.
Сейчас многие специализированные организации предлагают заключить договор на обслуживание узла учета тепловой энергии за какое-то ежемесячное вознаграждение.
Как правило, в стоимость уже входит снятие показаний, сдача их в теплоснабжающую организацию, отслеживание сроков гос. поверки приборов, работы по демонтажу приборов до и монтажу после гос. поверки. Если у Вас вдруг теплосчетчик перестанет показывать какой-то параметр, например количество потребленных Гкал, или вообще отключится, звоните в обслуживающую организацию, они приезжают и все делают сами.
Заключать договор или нет каждый решает сам, исходя из цены вопроса, из финансовых возможностей, из того, какие квалифицированные услуги и какие удобства Вы получите.
Есть пара моментов, которые меня смущают. И лучше эти моменты обговорить или обдумать до заключения договора. Не скажу за все организации, только личные наблюдения.
1. Как правило, специализированные организации снимают показания один раз в конце месяца. Если показания были сняты скажем 25-го числа, а 27-го числа какой-то прибор дал сбой, например проводок отошел, то за весь следующий месяц будет начислено не по теплосчетчику.
Ну может не совсем за весь месяц, зависит от того, пользовались ли вы уже (полностью или частично) льготным днями или нет, в соответствии с п.9.8. Правил учета.
Наша организация снимает показания со своих узлов для контроля работы и анализа почти каждый день.
У себя в ТСЖ я заглядываю в теплосчетчик раза 4 в месяц, иногда меньше, но на свой риск. После запуска отопления, какое-то время через день контролирую работу узла. Если были какие-то перебои с отоплением, аварийные или внештатные ситуации, то сразу смотрю как работает и что показывает теплоучет.
Увеличение количества снятий показаний по договору приведет, скорее всего, к увеличению цены договора.
2. Не уверен, что специализированные организации, а точнее те люди, которые снимают и передают показания, будут глубоко вникать в ваши показания перед сдачей их в теплоснабжающую компанию. Визуально они посмотрят конечно, быстренько пробегут глазами по распечатке и все.
К каждому узлу нужен индивидуальный подход.
Я анализирую показания на перепад температур, на работу в пределах допустимой погрешности, контролирую расходы теплоносителя. При открытой системе теплоснабжения нужен анализ по водоразбору на цели ГВС, соответствуют ли цифры реальному положению дел.
Для лучшего понимания приведу случай из жизни.
Летом была произведена поверка расходомеров на узле учета в нашем ТСЖ. Осенью запустили отопление. Смотрим распечатки - все красиво. Мне не понравилось только, что расходы по подаче и обратке показывает в два раза больше, чем в предыдущие годы.
Беру распечатки и просчитываю. Погрешность в процентах больше допустимой, а по кубам превышает потребление горячей воды всего дома за месяц. Даже с учетом того что у нас открытая система теплоснабжения.
Звоню в организацию, которая делала поверку и монтаж расходомеров на место. Ответили, что нужно регулировать теплогидралический режим. После некоторого препирательства и письма в их организацию с привидением расчетов, приехали специалисты и чего-то почистили в расходомерах. Точнее два раза приезжали и ковырялись в расходомерах.
Расходы пришли в норму. И это после поверки этой же организацией.
Напомню, что визуально по распечаткам все было красиво. Как сказал председатель нашего ТСЖ в данном случае, я бы просто сдал показания и все.
Вывод: нежелание чужих людей вникать в специфику работы и анализировать чей-то узел, особенно, когда таких узлов у них много, и работа людей превращается в рутину.
3. Прогресс не стоит на месте. Разрабатываются и внедряются различные автоматизированные системы, поэтому надо смотреть, что Вы по ФАКТУ получите, заключив такой договор.
Вы можете заключить договор на обслуживание узла учета, а по факту получить ежемесячное снятие показаний и поверку приборов раз в несколько лет.
Договор только на снятие показаний обойдется Вам гораздо дешевле. А договор на поверку приборов можно заключить разово, когда придет время такой поверки.
У нас на доме узел учета стоит седьмой год. Наше ТСЖ никогда не заключало договор на обслуживание, только поверки делали по разовым договорам. И пока у нас нет потребности в заключении такого договора. Как сказали мне специалисты из одной организации, устанавливающей узлы учета: "Не лезь к технике - она не подведет."
Конечно узел узлу рознь, разные типы приборов требуют разного подхода. Лучше в договоре подробно указать полный перечень работ по договору и указать цену по каждому пункту. А если Вы чего-то не понимаете в этом списке, то спросить, также по каждому пункту, что это, и что может случиться если это исключить. Нет такого, чего нельзя понять.
3. Эксплуатация узла учета тепловой энергии.
Посмотрим с чем Вам придется столкнуться после установки узла учета. После того, как он смонтирован, проверен на работоспособность и сдан в коммерческий учет.
Наверное первое, с чем сталкивается неопытный Потребитель это снятие показаний и передача их в теплоснабжающую компанию.
Дело в том, что передавать данные необходимо не одной цифрой, количество потребленных за месяц Гкал и все, а в виде посуточного журнала (отчета) с отражением всех регистрируемых параметров:
- количество часов исправной работы теплосчетчика за каждые сутки;
- суммарный расход теплоносителя в подаче, обратке, трубопроводу ГВС за каждый день, а при открытой системе теплоснабжения, нужно выделить или отразить количество теплоносителя, которое пошло на ГВС;
- среднюю температуру в подаче, обратке, ГВС за каждые сутки;
- среднее давление во всех трубопроводах за каждые сутки;
- количество Гкал, потребленных за каждые сутки. Или количество Гкал на входе и количество Гкал на выходе за каждый день, а при открытой системе количество Гкал на ГВС.
И, конечно, все эти параметры необходимо отразить итогом за месяц.
На дисплей теплосчетчика можно вывести любой параметр, текущий или архивный, но это требует определенных навыков, особенно если учесть, что на теплосчетчиках бывает всего пара кнопок.
Освоить работу с теплорегистратором не так сложно, а вот снимать показания вручную достаточно утомительно. Стоять и записывать каждый параметр на бумажку, потом надо еще оформить все это надлежащим образом для передачи в теплоснабажющую компанию. И так каждый месяц.
В зависимости от типа теплосчетчика и от того, как спроектирован узел учета, показания можно снять:
- пультом переноса данных;
- на флешку или дискету;
- на ноутбук;
- подключить один или несколько теплосчетчиков напрямую к компьютеру;
- дистанционно по каналу GPRS;
- заключить договор со специализированной организацией или так с кем-нибудь на снятие показаний. Или заключить договор на обслуживание узла учета.
Во всех случаях, кроме последнего, для обработки данных нужно специальное программное обеспечение и навык работы с ним. Сам компьютер тоже нужен.
Выбор способа снятия показаний должен обговариваться на стадии проектирования. Но если узел Вам достался, например, от экономного застройщика или раньше им занимался кто-то другой, то, возможно, для кого-то это будет проблемой, на первых порах.
Следующий момент - Вы должны уметь читать распечатки и анализировать их. В случае необходимости уметь просчитывать вручную.
Необходимо держать работу узла учета на контроле. Если что-то не так, теплоснабжающая компания может не принять распечатки, доначислить, или вывести узел учета из коммерческого учета.
Знание раздела 9 "Правил учета тепловой энергии и теплоносителя" обязательно.
Следующая возможная проблема - отсутствие экономии. Вопрос экономии - вопрос комплексный, поэтому я решил выделить ее в отдельную статью "Почему нет экономии по теплосчетчику".
Рассмотрим возможные штрафные санкции. Я пишу "возможные", потому что в каких-то теплоснабжающих компаниях они применяются, в каких-то нет.
Вы должны выдерживать определенную температуру на границе балансовой принадлежности в обратном трубопроводе тепловой сети в соответствии с температурным графиком. Этот график должен быть приложен к договору теплоснабжения.
По распечаткам хорошо видны параметры теплоносителя, ехать никуда не надо, Вы сами все будете привозить каждый месяц.
Если Вы не выдерживаете температуру обратки, то это считается нарушением теплогидравлического режима. В данном случае теплоснабжающая компания может выдать предписание об установке дроссельной диафрагмы или сделать перерасчет на температурный перепад в соответствии с температурным графиком.
В свою очередь установка диафрагмы может привести к другой проблеме. Например, в многоквартирном жилом доме при недостаточном утеплении дома, с нарушенным внутренним теплогидравлическим режимом, может привести к тому, что люди будут подмерзать. Теперь нужен комплекс мероприятий по энергосбережению с вливанием определенной суммы денег.
Немного затрону вопрос поверки приборов и допуска узла учета. Какие тут могут быть проблемы?
Если Ваш узел учета теплоэнергии работает исправно, срок действия гос. поверки всех приборов не истек, то все равно, в соответствии с п. 7.7. Правил учета тепловой энергии и теплоносителя", допуск его в коммерческий учет производится ЕЖЕГОДНО, с вызовом инспектора, со всеми вытекающими отсюда хлопотами.
В одних теплоснабжающих компаниях допуск (повторный допуск) можно сделать летом, так как когда начинается отопительный период, инспектора не успевают объехать всех Потребителей в срок по всем заявкам.
В других компаниях допуск можно сделать только после начала отопительного сезона, чтобы можно было проверить как работает и как считает узел учета.
При каждом допуске, Вам необходимо будет предоставить паспорта на все приборы учета с отметками о гос. поверке. У каждого прибора свой поверочный интервал, свой срок действия гос. поверки.
В соответствии с п.9.11. Правил учета тепловой энергии и теплоносителя, после истечения срока действия Государственной поверки хотя бы одного из приборов, показания узла учета не учитываются при расчетах и узел считается вышедшим из строя.
Если Вы вызвали инспектора на повторный допуск, а срок действия гос. поверки одного из приборов заканчивается, например через 3 месяца, то инспектор выдаст акт допуска на 3 месяца. Затем узел учета считается некоммерческим. После гос. поверки, необходимо сделать повторный допуск.
Поверка приборов учета осуществляется лицензированными организациями и занимает какое-то время. Кроме того, когда Вы снимаете скажем расходомеры для гос. поверки, то в трубопроводах образуются разрывы. В отопительный период на место этих расходомеров необходимо вставить какие-то гильзы или вставыши. Их еще надо где-то взять.
Такая же проблема может возникнуть и летом при открытой системе теплоснабжения.
Поэтому поверку лучше делать до отопительного сезона, даже если срок действия гос. поверки какого-либо прибора заканчивается, например, в декабре. А гильзы или вставыши всегда держать под рукой на всякий случай. Вдруг потребуется внеплановая поверка.
Иногда может быть так, что купить новые приборы стоит дешевле, чем поверить старые. У нас в ТСЖ так с датчиками температуры. Мы их не поверяем, покупаем новые. Экономия денег и времени.
Поверка и проверка это разные понятия.
Поверка. Поверка средств измерений, определение погрешностей средств измерений и установление их пригодности к применению. П. производится органами метрологической службы при помощи эталонов и образцовых средств измерений... (Большая Советская Энциклопедия.)
Анализ посуточного журнала (архива) показаний узла учета тепловой энергии и теплоносителя при закрытой системе теплоснабжения.
Часть 1. Анализ наработки, расхода теплоносителя и его погрешности.
Перед сдачей показаний в теплоснабжающую компанию просчитайте примерно, какой счет вам выставят и сравните с платежами за предыдущие периоды.
Как я уже писал в статье "Эксплуатация узла учета тепловой энергии", показания сдаются в виде посуточного журнала. Одни теплоснабжающие компании контролируют показания потребителей, другие когда как, могут сделать выборочный анализ у кого-то из потребителей, а третьи вообще ничего не анализируют, что сдал Потребитель, то и ладно. Нужен Вам анализ или нет решайте сами.
Анализ делается либо за какой-то период по итоговым и средним значениям, либо выборочно за какие-нибудь дни. Если есть возможность выгрузить данные в MS Excel или в бесплатную программу OpenOffice. org Calc, то можете сделать полный анлиз за все дни и по итоговым значениям.
Для учебного анализа я взял реальные показания одной котельной за 25 дней. Не обращайте внимания на дату, все актуально и на сегодняшний день. Узлы учета тепловой энергии жилых домов, магазинов и др. будут выдавать показания примерно в таком же виде, только цифры должны быть меньше. Вывод показаний зависит от типа используемых приборов и программного обеспечения. Это не главное, главное понять суть анализа.

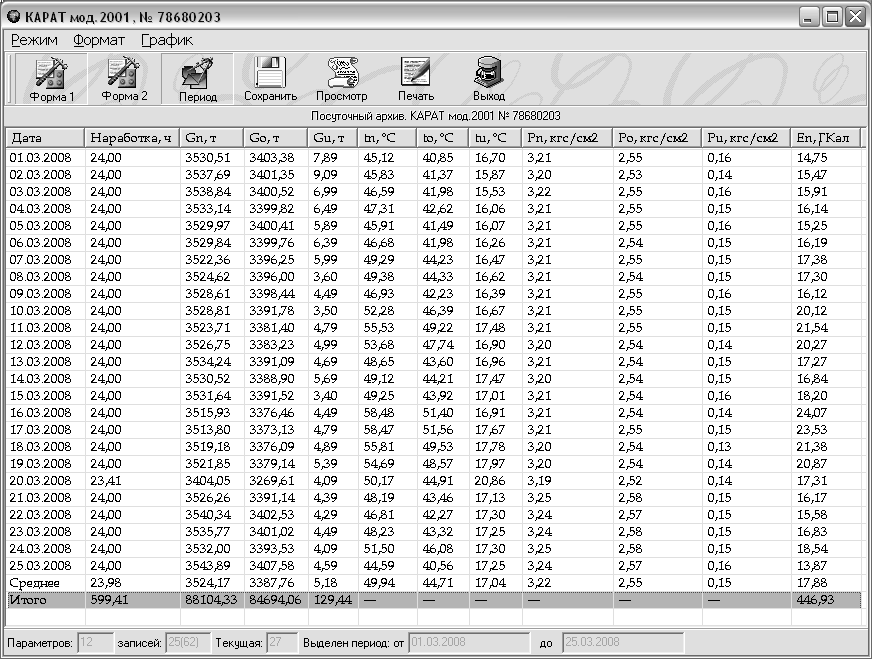

Итак, данные с теплорегистратора выгружены в специальную программу, при желании их можно распечатать добавив нужные заголовки.
Табличка с цифрами есть, количество Гкал устраивает, можно распечатывать и сдавать. Большинство так и делает. Посмотрим, что покажет анализ.
Для начала выясним, какие столбики что показывают в нашем случае:
Наработка, ч - показывает количество часов исправной работы узла учета;
Иногда бывает два столбика с наработкой. Такое часто встречается в открытых системах теплоснабжения, но вдруг у кого-то тоже два столбика. Как мне объяснили в специализированной организации, один столбик показывает время наработки при подсчете Гкал на входе в отапливаемое помещение, другой показывает время наработки при подсчете Гкал на выходе из помещения.
Gn - расход теплоносителя в подающем трубопроводе, в тоннах (м. куб);
Go - расход теплоносителя в обратном трубопроводе, в тоннах (м. куб);
Gu - конкретно в нашем случае показывает не понятно что, в тоннах (м. куб).
По логике должен показывать разницу между расходом теплоносителя в подающем и обратном трубопроводах.
tn - температура в подающем трубопроводе;
to - температура в обратном трубопроводе;
tu - конкретно в нашем случае не понятно, что за температура.
Скорее всего должен показывать перепад температур, т. е. разницу между температурой в подающем и обратном трубопроводе. Или, раз это показания с котельной, должна отражаться температура исходной (холодной) воды. Далее мы это проверим расчетом.
Pn - давление в подающем трубопроводе;
Po - давление в обратном трубопроводе;
Pu - конкретно в нашем случае не понятно, что за давление.
Наверное, здесь должен быть перепад по давлению, т. е. разница между давлением в подающем и обратном трубопроводах.
Еn - количество отпущенных в сеть Гкал.
У Потребителя будет количество потребленных Гкал. В открытых системах теплоснабжения бывает два или три столбика с Гкал. Поясню на случай, если у кого-то при закрытой системе тоже несколько столбиков.
Один столбик показывает количество Гкал на входе в отапливаемое помещение, второй - на выходе, третий - разницу, т. е. то количество, за которое надо заплатить.
Если в чем-то сомневаетесь или недопонимаете, спросите у специалистов из организаций занимающихся установкой узлов учета теплоэнергии.
Также Вы можете попросить настроить шаблон так, как Вам будет удобно, наглядно и понятно. Не забывайте, про работников теплоснабжающей организации, они могут попросить Вас сдавать показания в том виде, в каком им будет удобно их обрабатывать.
Далее, пробежимся глазами по каждому столбику сверху вниз.
Наработка везде должна быть 24 часа. Если за какой-то день стоит менее 24 часов (в нашем примере 20.03.2008 стоит 23,41ч), то теплоснабжающая организация может сделать перерасчет потребленных Гкал за этот день, а также перерасчет по расходу теплоносителя.
Для перерасчета берутся средние показания с узла учета за предшествующие 3 дня с корректировкой на фактическую температуру наружного воздуха п.9.8. Правил учета тепловой энергии и теплоносителя.
Бывает, что специалисты теплоснабжающих компаний не делают корректировку на температуру наружного воздуха, или берут средние показания за все предшествующие дни месяца. Возможно, это будет несущественно, но лучше такой перерасчет держать под своим контролем до того, как будет выставлен счет на оплату, договоритесь или просчитайте на месте со специалистами в теплоснабжающей организации. Действуйте по ситуации.
Расход теплоносителя при закрытой системе теплоснабжения должен быть ровным, без скачков и перепадов, примерно одинаковым по обоим трубопроводам за все дни анализируемого периода, водоразбор запрещен. Разница в расходах между подающим и обратным трубопроводов не должна превышать допустимой погрешности. Как правило, при анализе показаний смотрят на ИТОГОВЫЕ или СРЕДНИЕ расходы.
Допустимая погрешность расходов устанавливается заводом изготовителем расходомеров и не должна превышать требований п. 5.2. Правил учета тепловой энергии и теплоносителя.
Погрешность(%) = (Gn-Go)/(Gn+Go)*100
Погрешность расходов теплоносителя может быть как положительной, так и отрицательной. В теплоснабжающих компаниях по-разному понимают и трактуют нормативные документы. Поэтому, в одних компаниях за допустимую положительную погрешность начисляют, а в других нет.
Если Вам начисляют за положительную разницу в пределах допустимой погрешности, и что-то доказывать Вы не хотите или не видите смысла, то обратите внимание на то, по какому тарифу Вам предъявляют. По тарифу за сетевую воду или по тарифу за горячую воду.
На момент написания статьи у нас в городе тариф на горячую воду в 5,5 раз больше, чем тариф на сетевую воду.
Чем отличается горячая вода от сетевой я писал в статье "Гкал, теплоноситель, горячая и сетевая вода. За что платим?"
Если теплосчетчик считает по формуле
En=(Gn*(tn-to)-Go*(tn-to)/1000, [1]
то предъявлять надо по тарифу за сетевую воду, т. к. данная формула учитывает Гкал потерянные с утечкой.
Как считает теплосчетчик и какие могут быть последствия я писал в статье "Как рассчитываются Гкал теплосчетчиком" При анализе столбика с Гкал мы разберем это еще раз на практике.
Если теплосчетчик считает по формуле
En=Gn*(tn-to)/1000, [2]
то предъявлять нужно по тарифу горячей воды, т. к. данная формула не учитывает потери Гкал с утечкой.
Если теплосчетчик считает по формуле [1], а Вам предъявляют за утечку по тарифу горячей воды, то Вы оплачиваете потерянные с рассматриваемой утечкой Гкал в двойном размере. Тариф на Гкал самый большой при расчетах за тепловую энергию и теплоноситель.
Положительная разница расходов сверх допустимой погрешности расценивается как утечка и подлежит оплате в полном размере. Опять же, по какому тарифу?
Отрицательная разница расходов сверх допустимой погрешности расценивается как неисправность узла учета, показания узла не принимаются и он выводится из коммерческого учета. п. 9.10. Правил учета тепловой энергии.
Если поджимаете теплоноситель, то расходы должны уменьшится равномерно по обоим трубопроводам, и наоборот. Если были аварии, сброс теплоносителя или незаконный водоразбор, то в отчете это должно отразиться в виде увеличенной разницы расходов Gn-Go за какой-то период (день) по сравнению с другими днями.
Если расходы теплоносителя скачут, аварий или других утечек нет, расходы в отчете, по Вашему мнению, не соответствуют реальным расходам, то скорее всего узел учета неисправен или настроен некорректно.

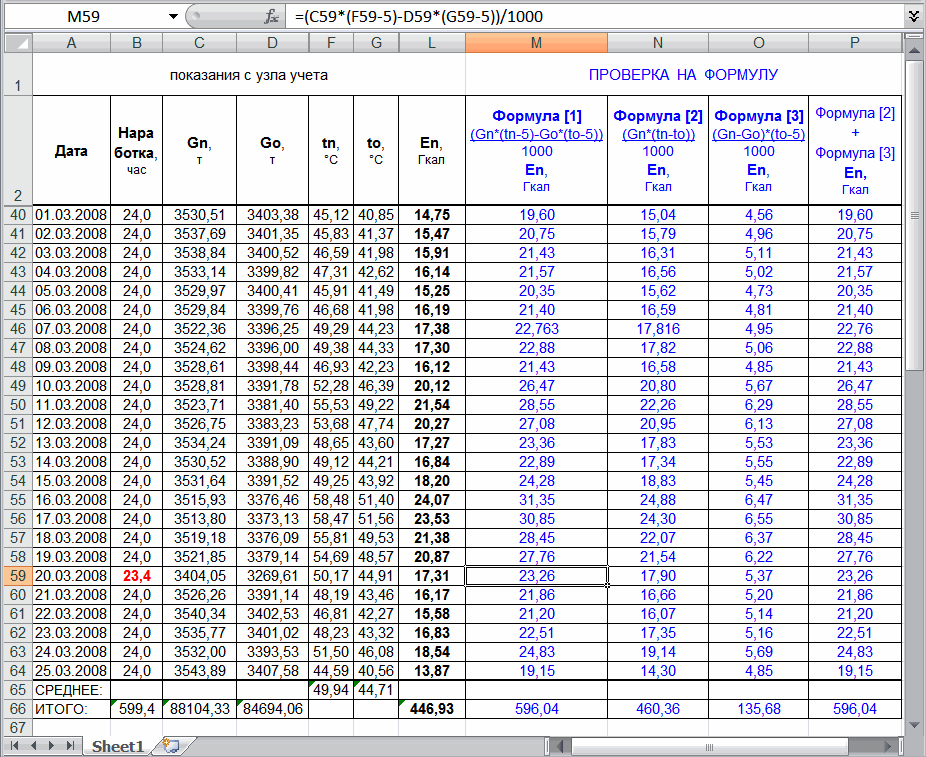

Если что-то смущает или кажется подозрительным, попробуйте сформировать и проанализировать почасовую распечатку за интересующий Вас период. Обратитесь к специалистам.
Результаты анализа по первой части:

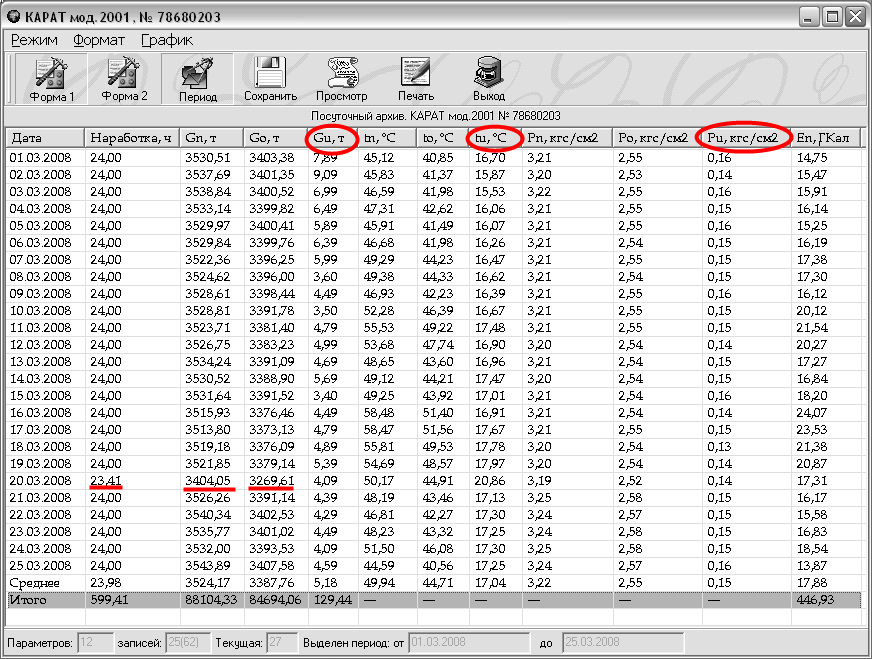

1. Выявлено три столбца, которые показывают некорректно: Gu, tu, Pu
2. Наработка за 20.03.2008 меньше 24 часов, что привело к уменьшенным расходам теплоносителя как по прямому, так и по обратному трубопроводам.
3. Погрешность = (88104,33-84694,06) / (88104,33+84694,06)*100 = 1,97%
Разница расходов за 25 дней не превышает предел допустимой погрешности.
4. Гкал, теплоноситель, горячая и сетевая вода. За что платим?
У теплоснабжающих компаний в предъявляемых счетах на оплату тепловой энергии и горячего водоснабжения могут стоять следующие тарифы:
- за Гкал, (руб./Гкал)
- за сетевую воду (руб./т) или за теплоноситель (руб./м. куб.)
- за горячую воду или ГВС (руб./м. куб.)
Не все Потребители понимают, почему у них в счетах на оплату стоит большая сумма за теплоэнергию (руб./Гкал), за горячую воду (руб./м. куб), и тут же, относительно небольшая сумма за сетевую воду (руб./т). Что это за дополнительный сбор?
Разберемся с понятиями, а также за что мы платим.
Что такое тепловая энергия в теплоснабжении. Что такое Гкал.
Здесь я не буду давать словарное определение тепловой энергии. Попытаюсь все объяснить на пальцах. Статья не для специалистов.
Подумайте, чем отличается горячая вода от холодной, что влияет на температуру воды?
Она отличается разным количеством содержащейся в ней теплоты. Эту теплоту, или по другому тепловую энергию, нельзя увидеть или потрогать, можно только почувствовать. Любая вода с температурой больше 0°С содержит какое-то количество теплоты. Чем выше температура воды (пара или конденсата) тем больше в ней содержится теплоты.
Измеряется теплота в Калориях, в Джоулях, в Мвт/ч (Мегаватт в час), не в градусах °С.
Так как тарифы утверждаются в рублях за Гигакалорию, то за единицу измерения будем брать Гкал.
Таким образом, горячая вода состоит из самой воды и содержащейся в ней теплоэнергии или теплоты (Гкал). Вода как бы насыщена гигакалориями. Чем больше Гкал в воде, тем она горячее. Иногда горячую воду называют теплоносителем, т. е. тепло несёт.
В системах отопления теплоноситель (горячая вода) приходит в систему отопления с одной температурой, а выходит с другой. То есть пришел с одним количеством теплоты, а вышел с другим. Какую-то часть теплоты теплоноситель отдает в окружающую среду через радиаторы отопления. За эту часть, которая не вернулась в систему, и которая измеряется в Гкал, кому-то надо заплатить :)
При горячем водоснабжении мы потребляем всю воду и, соответственно, все 100% Гкал в ней, ничего обратно в систему не возвращаем.
Что такое теплоноситель.
Вся горячая вода, которая бежит по трубам в систему отопления или в систему горячего водоснабжения, а также пар и конденсат (та же горячая вода), это и есть теплоноситель.
Как я уже упоминал, слово теплоноситель состоит из двух слов - тепло и несёт. При расчетах, теплоснабжающие компании разбивают теплоноситель на Гкал и сетевую воду, чем вводят в непонимание некоторых Потребителей :)
Если раньше наша компания начисляла за горячую воду по тарифам на ГВС в руб./м. куб., а за отопление по отдельным тарифам за сетевую воду (руб./т) и за Гкал (руб./Гкал)), то теперь мы разбиваем весь теплоноситель, для нужд ГВС тоже. У нас в предъявляемых счетах на оплату за горячую воду нет тарифа руб./м. куб. Мы выставляем за ГВС также, как за тепло, отдельно за сетевую воду, отдельно за Гкал.
Тариф на сетевую воду учитывает только саму воду, и не учитывает Гкал в ней.
Тариф на горячую воду учитывает и воду и Гкал в ней.
Если у Потребителя на горячую воду стоит вертушка, то Потребитель должен самостоятельно, по нашей формуле, выделить Гкал из сетевой воды и предоставить нам данные. Как в других компаниях я не знаю.
И ещё.
К теплоносителю, в зависимости от целей (для отопления или для ГВС), предъявляются разные требования по температуре и по санитарным нормам.
У теплоносителя для целей горячего водоснабжения есть минимально допустимая температура, которую должна обеспечить теплоснабжающая организация, а также повышенные требования к качеству. Мы, например, берем питьевую воду, нагреваем и отпускаем в сеть.
Температура теплоносителя для целей отопления зависит от температуры наружного воздуха (т. е. от погоды). Чем холоднее на улице, тем сильнее греем.
Выводы:
1. При оплате за тепло заплатить нужно будет как за Гкал, так и за сетевую воду. При оплате за ГВС также, если не установлен отдельный тариф на горячую воду.
2. Теплоноситель - тепло несёт, горячая вода, он же сетевая вода + Гкал в ней.
3. Сетевая вода - вода без Гкал
4. В жизни под теплоносителем и сетевой водой может подразумеваться одно и то же
5. Анализ посуточного журнала (архива) показаний узла учета тепловой энергии и теплоносителя при закрытой системе теплоснабжения.
Часть 3. Анализ показаний Гкал.
Начнем с того, что проверим, по какой формуле считает теплосчетчик и сравним с формулой в проекте на узел учета тепловой энергии.
Такая проверка обычно делается разово, после монтажа узла учета теплоэнергии, а также после поверки теплосчетчика. В нашем ТСЖ я дополнительно проверяю в начале отопительного сезона после запуска отопления, на всякий случай.
В теплоснабжающих компаниях такую проверку должны делать инспектора ежегодно при допуске (повторном допуске) узла учета в коммерческий учет, а также специалисты, которые принимают показания для начисления за потребленные Гкал. Но, как правило, проверяют либо выборочно какое-то количество Потребителей, либо вообще не проверяют до тех пор, пока узел учета не начнет давать сбои.
Для учебного анализа показаний по Гкал я взял те же показания котельной, что и в первой части. Для удобства выгрузил показания в программу MS Excel (программное обеспечение разработчика теплосчетчика позволяет это сделать), добавил столбики и забил в них проверочные формулы, которые Вы можете увидеть в шапке таблицы. Можете выборочно просчитать какие-нибудь дни или итоговые значения на калькуляторе.
Значения будут не совсем точные, приблизительные, так как сказывается погрешность округлений и то, что в формуле должна стоять не температура, а энтальпия. Подробнее о формулах, по которым считает теплосчетчик я писал в статье "Как рассчитываются Гкал теплосчетчиком. Погрешность расчетов."
Еще раз поясню немного формулы:
Фoрмула [1] и формула [2] - это формулы, на которые наиболее часто программируют теплосчетчики.
Формула [2] НЕ учитывает количество Гкал потерянных с утечкой. Формула [1] учитывает Гкал потерянные с утечкой.
Фoрмула [3] - показывает количество Гкал, потерянных с утечкой.
Формулы [2] и [3] это два слагаемых одной из тех формул, которые я указал в статье "Как расчитываются Гкал теплосчетчиком. Погрешность расчетов."
Сумма (Фoрмула [2] + Фoрмула [3]) показывает все количество Гкал, на отопление, потерянное с утечкой, в том числе и с допустимой погрешностью.
Если что-то не понятно в расчетах, пишите на e-mail, я постараюсь подкорректировать статью.
Как мы видим, наиболее близкие значения соответствуют формуле [2], значит теплосчетчик запрограммирован на эту формулу.
Сравниваем формулу, по которой считает теплосчетчик с формулой, указанной в проекте на узел учета тепловой энергии.
Если формулы совпадают - хорошо, нет - значит узел учета не будет допущен в коммерческий учет, при условии, конечно, что такая проверка будет произведена инспектором, что далеко не факт.
Разложим Гкал в нашем примере "по косточкам" и посмотрим, кому что выгодно.
Разница по Гкал между значениями по формуле [1] и по формуле [2] составляет примерно 23%.
596,04 Гкал - 100% по формуле [1]
460,36 Гкал - 77% по формуле [2]
Это потому, что формула [2] не учитывает Гкал потерянные с утечкой теплоносителя.
Проверим, так ли это. Просчитаем примерное количество Гкал, потерянных с утечкой теплоносителя по формуле [3] и сложим полученное значение со значением, полученным по формуле [2]
135,68 + 460,36 = 596,04 Гкал
Как видим, результат соответствуют тому, что показывает формула [1].
Выводы по анализу:
Формула, по которой считает теплосчетчик в нашем примере, не устраивает теплоснабжающую компанию, так как в случае аварии на сетях Потребителя или незаконного водоразбора, теплосчетчик не учтет потерянные Гкал.
Смотрите условный пример в статье "Как рассчитываются Гкал теплосчетчиком. Погрешность расчетов."
И даже если авария будет обнаружена, в теплоснабжающей компании могут упустить тот момент, что нужно пересчитать Гкал, предъявят только за сетевую воду и все, хотя могут предъявить и по тарифу на горячую воду, тогда все учтется.
К тому же, если перепрограммировать теплосчетчик на другую формулу, то можно существенно увеличить предъявление Гкал, в нашем случае на 23%.
Возможен и такой вариант, формула, на которую запрограммирован теплосчетчик, и формула, которая указана в проекте совпадает, но не устраивает теплоснабжающую компанию.
Этот момент решается в каждой теплоснабжающей организации по-разному, или не решается вообще. Наша компания, например, выдает предписания на перепрограммирование теплосчетчиков, а также указывает необходимую формулу при выдаче технических условий на установку узла учета и не согласовывает проект, если формула нас не устраивает.
Теперь обратим внимание на допустимую погрешность приборов учета. Конкретно в нашем рассматриваемом примере, теплосчетчик показал, что расход теплоносителя в пределах допустимой погрешности.
Это подазумевает, что за рассматриваемый нами период не было каких-либо авраий или другого незаконного водоразбора. Как я уже писал в первой части данной статьи, одни теплоснабжающие компании не обращают внимание на допустимую погрешность приборов и НАЧИСЛЯЮТ за всю утечку, другие НЕ начисляют за утечку, если она в пределах допустимой погрешности.
И еще, в нашем примере надо сделать перерасчет за 20.03.2008, т. к. там наработка меньше 24 часов :)
